Chave seccionadora de carga 12kV SF6

Chave seccionadora de carga Timetric12kV SF6  Introdução

A chave de carga SF6 é um tipo de equipamento de comutação com excelente desempenho, qualidade estável e confiável, que utiliza gás SF6 como meio de isolamento e extinção de arco, e o corpo da chave é colocado em um invólucro fundido com material de isolamento de resina epóxi reforçado.

1. Uma nova geração de materiais dielétricos isolantes de ultra-alta tensão. Por ser um bom isolante de gás, é amplamente utilizado no isolamento de gás de equipamentos eletrônicos e elétricos.

2. Pode ser utilizado no processo de fundição e fundição de metais não ferrosos, podendo também ser utilizado na desgaseificação e purificação de alumínio fundido e suas ligas. Na indústria microeletrônica, o hexafluoreto de enxofre pode ser usado para gravar a superfície do silício e remover membranas orgânicas ou inorgânicas em materiais semicondutores, e pode ser usado como dopante de camada de isolamento de fibra de filme único no processo de fabricação de fibras ópticas.

3. Usado principalmente para extinção de arco em interruptores de alta tensão e como material isolante em transformadores de grande capacidade e cabos de alta tensão.

4. Usado como isolante de gás para equipamentos eletrônicos e guias de ondas de radar.

5. Mecanismo operacional:

Seu mecanismo operacional pode ser dividido em mecanismo de mola única tipo K e mecanismo de mola dupla tipo A. Existem também manuais e elétricos.

6. FLRN36-12D está equipado com um mecanismo tipo A, conhecido como interruptor de saída, que possui uma função de intertravamento de três posições. A chave principal pode ser aberta e fechada manualmente ou eletricamente, a chave principal pode ser acionada por um botão ou dispositivo de disparo e a chave de aterramento pode ser operada manualmente. Quebra ou fechamento, com indicação de posição e indicação de fusível queimado, etc.

Funcionamento elétrico: Equipado com um dispositivo de acionamento e uma unidade de controle, pode realizar a operação elétrica de abertura e fechamento da chave de carga.

Parâmetro da chave seccionadora de carga a vácuo Timetric HV com fusível (especificação)

AplicaçãoUso: Aparelhagem de Alta Tensão

Material: resina epóxi

Especificação: Chave seccionadora de carga 12KV SF6 Condição operacional1.Altitude:≤1000m

2. Temperatura ambiente:+40°C~10°C

3. A umidade relativa não deve ser superior a 95% a +20°C de temperatura ambiente

Recurso e aplicação do interruptor seccionador de carga Timetric 12kV SF6

O interruptor do disjuntor de carga pode ser comparado a um sistema versátil de painel de distribuição de média tensão, muito parecido com uma porta multifuncional. Ele opera em três modos distintos: fechado, aberto e aterrado.

Este painel é meticulosamente projetado com uma estrutura de revestimento de epóxi totalmente vedada e robusta, que é então preenchida com gás SF6 a uma pressão de 0,05Mpa. O gás SF6 serve como meio para extinguir arcos elétricos e, ao mesmo tempo, fornecer isolamento. Além disso, a resina epóxi é cuidadosamente despejada no circuito principal através dos invólucros superior e inferior para preservar a funcionalidade condutora.

Este design engenhoso minimiza o número de componentes necessários para alcançar estas três funções essenciais. Como resultado, garante a melhor qualidade do produto, aumenta a confiabilidade, requer manutenção mínima e garante uma operação conveniente e segura.

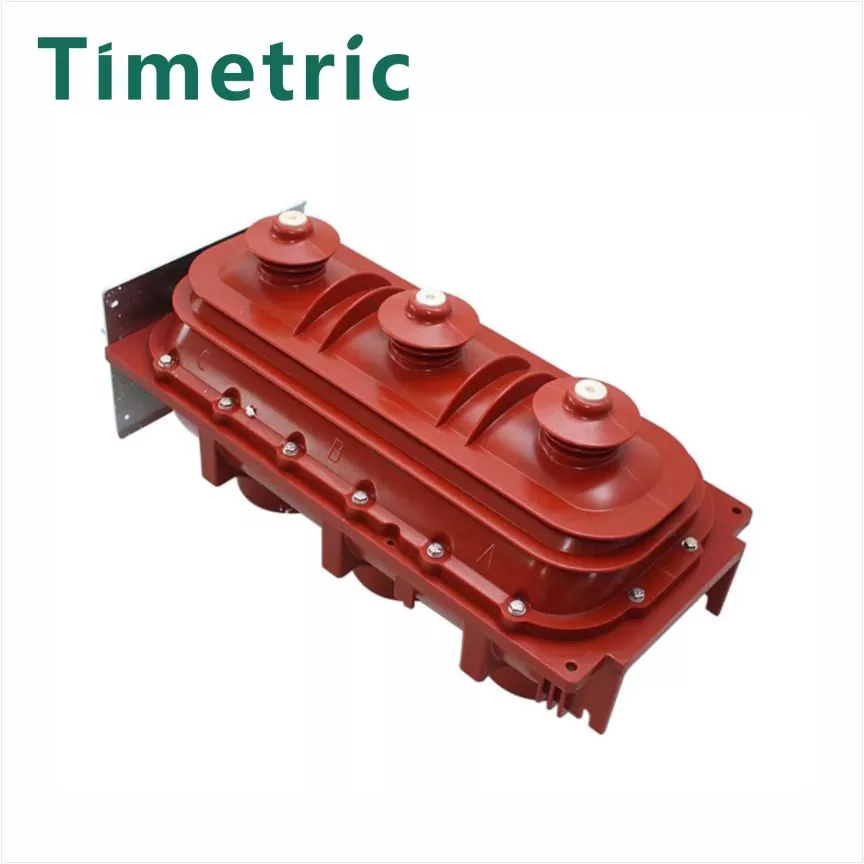

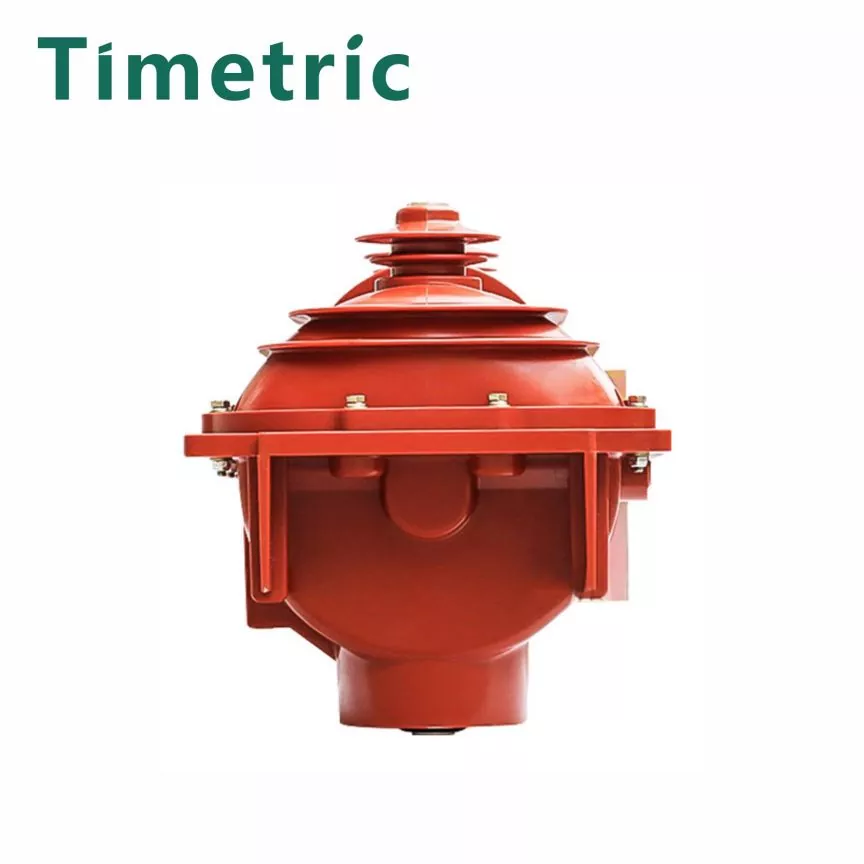

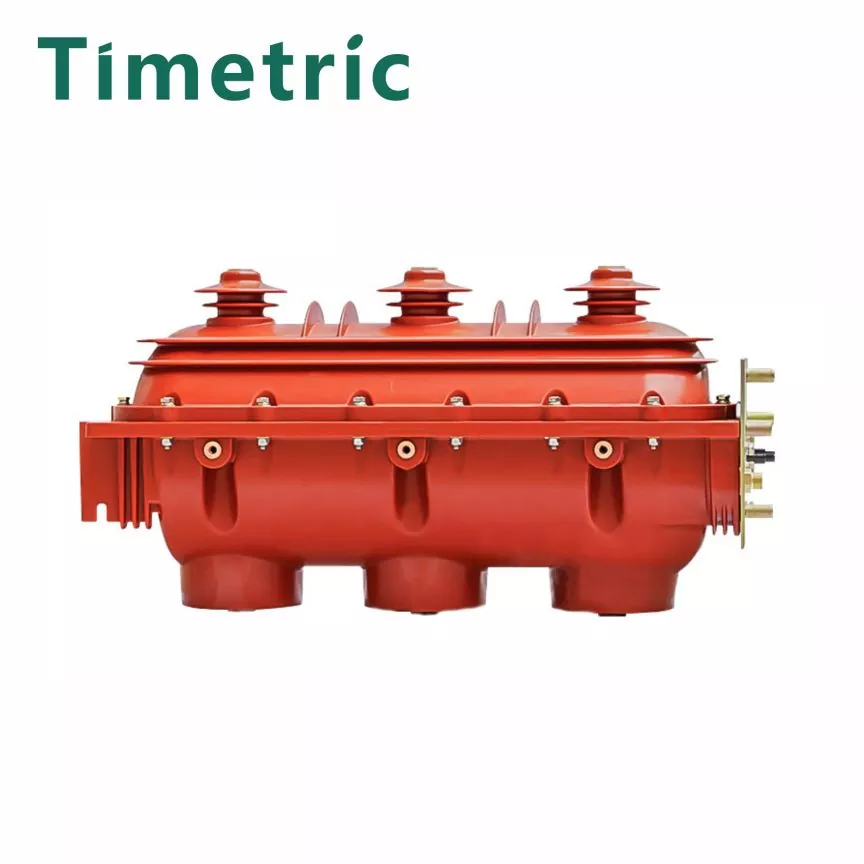

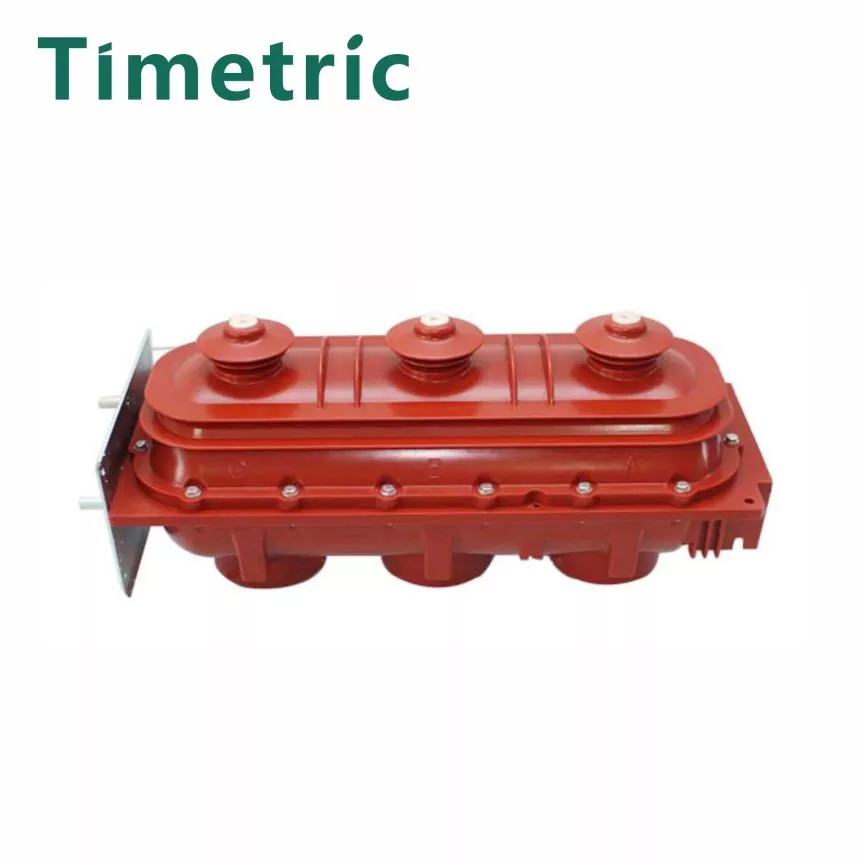

Chave seccionadora de carga Timetric 12kV SF6 Detalhes
