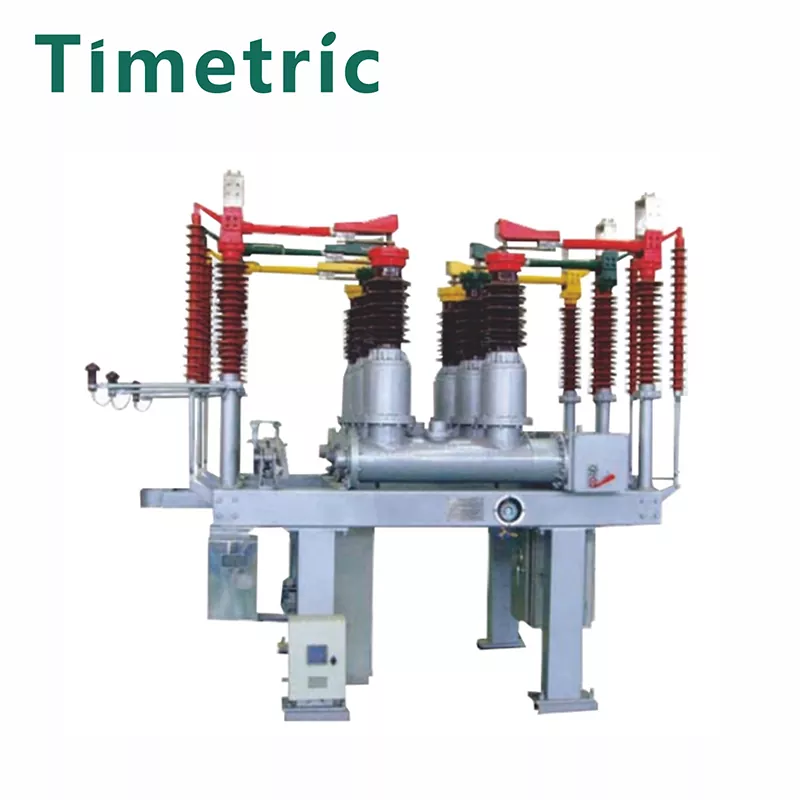

ZCW10-40.5L Tipo Aparelho Elétrico Combinado SF6 Aberto

ZCW10-40.5L Tipo dispositivo elétrico de combinação SF6 aberta para distribuição Introdução

Visão geral

O equipamento elétrico combinado de tipo aberto ZCW10-40.5L é um conjunto completo de equipamento elétrico combinado que usa ar como isolamento externo e gás SF6 como meio de extinção de arco. É utilizado para o controle e proteção do sistema de transmissão e distribuição de energia de 72,5KV de CA trifásico,

Ele também pode ser usado para conectar disjuntores e comutar bancos de capacitores e é adequado para subestações urbanas, subestações empresariais e subestações montanhosas onde o terreno é apertado.

Características estruturais

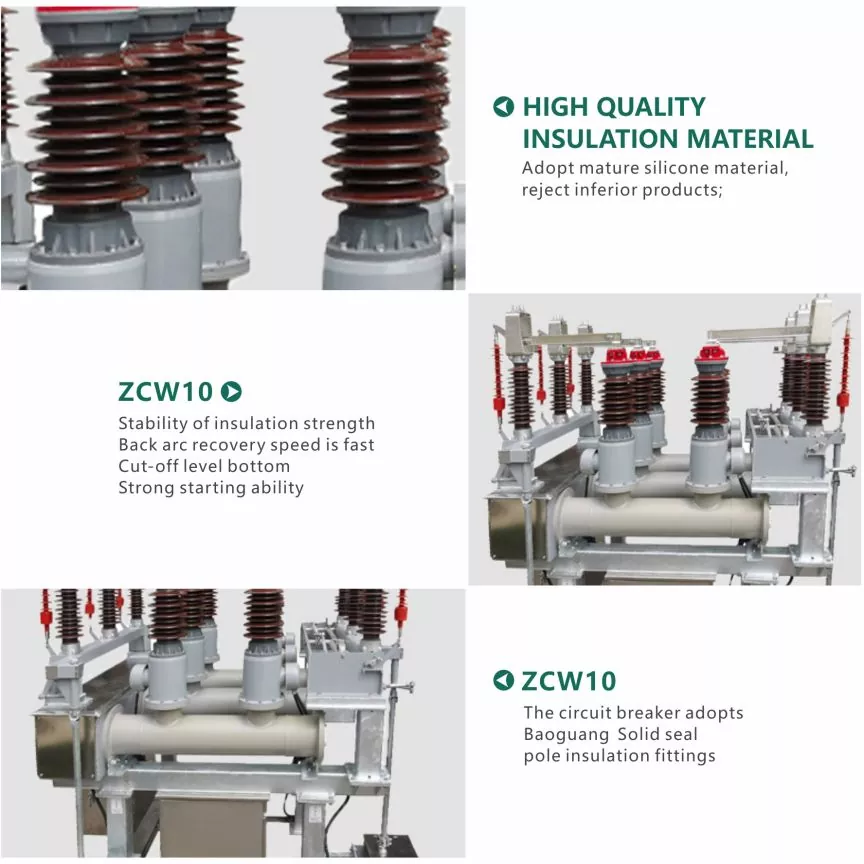

O disjuntor é uma pequena estrutura de tanque externa, equipada com um mecanismo de operação de mola CT35, o mecanismo e o corpo principal são instalados em uma peça, a instalação é simples, a depuração é conveniente, a ação é confiável e é é adequado para operações frequentes. A vida útil do mecanismo.

Mais de 10.000 vezes.

Característica principal

As unidades funcionais são pré-fabricadas em intervalos padrão, plug and play no local.

2. Layout flexível, transporte e desmontagem convenientes, fáceis de expandir.

3. Estrutura compacta, pegada pequena, baixo custo geral do projeto.

4. O barramento autoportante é uniforme e fácil de instalar.

5. Alta confiabilidade, basicamente sem manutenção, pode ser realizada sem supervisão.

ZCW10-40.5L tipo recurso e aplicação de uso de aparelho elétrico de combinação aberta SF6

Em termos das condições ambientais, este disjuntor está alinhado com as estipulações detalhadas em GB/T11022-1999, uma norma que rege equipamentos de manobra e controle de alta tensão. Essas condições incluem:

a. Temperatura operacional: -40ºC a +40ºC

b. Altitude: permanece abaixo de 3.000 m

c. Velocidade do vento: Abaixo de 34 m/s (seguindo o interruptor de alta tensão Tianming)

d. Mudanças diárias de temperatura: limitadas a 25ºC

e. Intensidade da luz solar: Picos em 0,1w/cm2

f. Umidade média mensal: Não excede 90%

g. Forças do terremoto: Aceleração horizontal ≤ 0,2g, Aceleração vertical ≤ 0,1g

h. Espessura máxima do gelo: Até 10mm

eu. Nível de poluição do ar: Não ultrapassa o Grau IV em GB5582

j. Ambiente de instalação: Ao ar livre.
