interruptor 132kv Sf6

As vantagens do disjuntor a gás externo de alta tensão LW9-72.5 Sf6 são as seguintes:

● Forte capacidade de ruptura

O disjuntor Sf6 de 132kv extingue arcos com eficácia usando gás SF6. Sua rápida velocidade de sopro do arco e curto tempo de queima permitem lidar com altas correntes de interrupção, garantindo a segurança de circuitos de média e alta tensão. Não há risco de reacendimento após a desconexão das correntes capacitivas ou indutivas.

● Longa vida elétrica

Este disjuntor possui uma longa vida útil e ciclos de manutenção estendidos. É capaz de operações frequentes em um curto espaço de tempo, demonstrando excelente segurança e durabilidade. Ele pode abrir 19 vezes continuamente com capacidade total de 50 kA, com capacidade total de interrupção de corrente de até 4.200 kA.

● Alto nível de isolamento

Usando gás SF6 como meio isolante, o disjuntor atinge um nível de isolamento muito alto. A uma pressão de 0,3 MPa, passa facilmente em vários testes de isolamento, proporcionando uma margem de segurança substancial.

● Bom desempenho de vedação

O Disjuntor Sf6 132kv apresenta uma estrutura simples e bem vedada. Sua câmara do interruptor, resistência e pilar formam compartimentos de gás independentes, com baixo teor de umidade no gás SF6. Este design permite instalação e manutenção convenientes sem a necessidade de abrir os componentes internos, garantindo uma vedação confiável.

Descrição do modelo

Ambiente de trabalho:

Condições de instalação e operação:·

Opções de montagem:

● Montado lateralmente

● Montado no meio

Faixa de temperatura ambiente:

● Limite superior: +40°C

● Limite inferior: -30°C

Altitude:

● Máximo: ≤2000m

● (Para altitudes acima de 2.000 m, o nível de isolamento nominal deve ser aumentado de acordo)

Resistência ao Vento:

● Pressão máxima do vento: 700 Pa (equivalente a velocidades do vento de 34 m/s)

Resistência Sísmica:

● Intensidade do terremoto: até 8 graus

Nível de poluição:

● Classe I

Diferença máxima diária de temperatura:

● Não mais que 25°C

Principais Parâmetros Técnicos

Estrutura e dimensões de montagem

Possíveis causas de falha no circuito elétrico

● Indicadores não acesos antes de fechar a operação

Se os indicadores vermelho e verde estiverem apagados, isso indica um circuito de controle desconectado ou falta de energia de controle (por exemplo, um fusível queimado). Verifique o seguinte:

• Controlar a fonte de alimentação

• Tensão operacional normal

• Status do fusível

• Funcionalidade de relé anti-salto

• Estado dos contatos auxiliares do disjuntor

• Certifique-se de que não haja pressão de ar fazendo com que a trava se desengate

● Luz vermelha apagada após operação de fechamento

Se a luz vermelha estiver apagada, a luz verde estiver piscando e a buzina de acidente soar, significa que a alavanca de operação e a posição do disjuntor não correspondem – o disjuntor não está fechado. Problemas comuns incluem:

• Fusível do circuito de fechamento queimado

• Mau contato no circuito de fechamento

• Falha no contator de fechamento

• Mau funcionamento da bobina de fechamento

● Luz verde apagada, luz vermelha acesa com indicadores piscando

Se o disjuntor fechar, mas desarmar automaticamente (a luz vermelha pisca) e a buzina de acidente soar, isso indica uma falha. Os possíveis motivos incluem:

• Linha defeituosa causando disparo de proteção

• Falha mecânica impedindo que o disjuntor permaneça fechado

● Luz verde apagada, luz vermelha apagada, mas o medidor de corrente indica fechado

Se a luz verde estiver apagada, a luz vermelha também estará apagada, mas o medidor de corrente mostrar que o disjuntor está fechado, possíveis problemas podem ser:

• Mau contato nos contatos da chave auxiliar ou de controle

• Desconexão da bobina de disparo, impedindo o funcionamento

• Fusível do circuito de controle queimado

• Lâmpada indicadora queimada

● Aterramento da fonte de alimentação CC

A fonte de alimentação CC do disjuntor Sf6 132kv deve ser aterrada em dois pontos. A umidade excessiva no gás SF6 pode comprometer o isolamento, prejudicar a extinção do arco e produzir substâncias tóxicas. Altos níveis de umidade podem levar a:

• Condensação nas superfícies de isolamento, reduzindo a eficácia do isolamento

• Quebra de flashover em casos graves

• Reações de hidrólise sob um arco, gerando subprodutos perigosos como trióxido de tungstênio e fluoreto de cobre

• Efeitos corrosivos em materiais orgânicos sólidos e metais, reduzindo a vida útil do equipamento

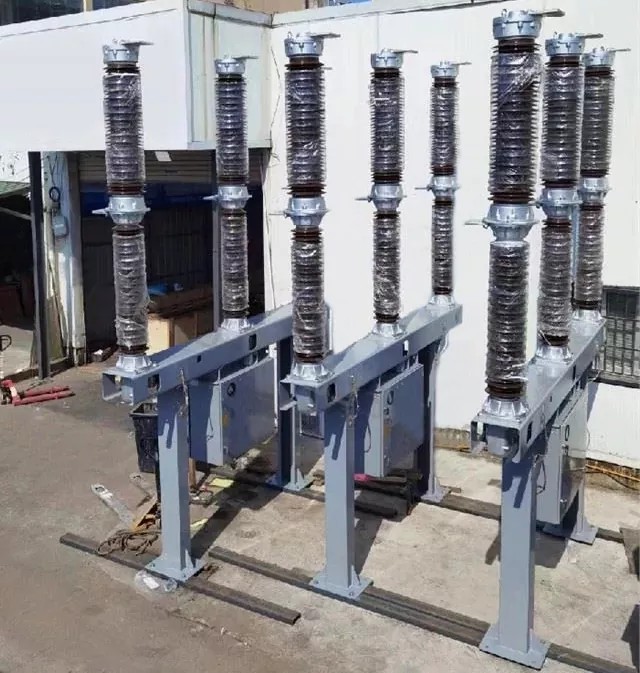

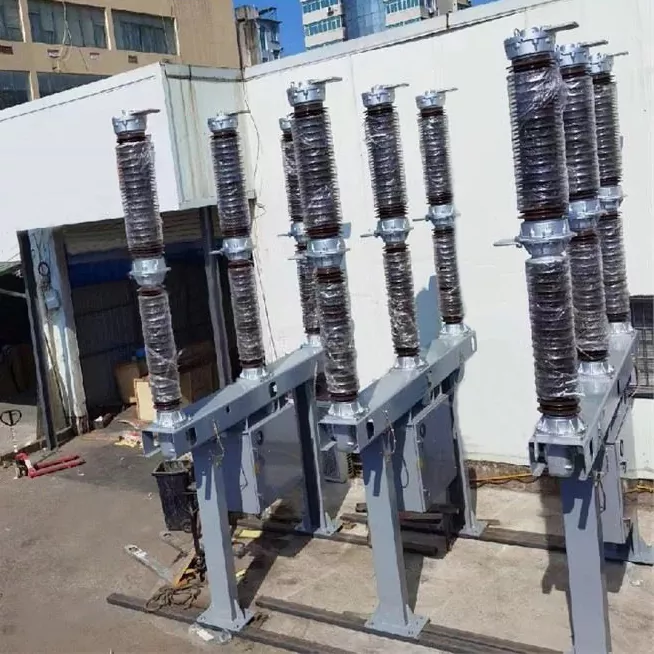

Foto real do produto

Perguntas frequentes

Q1: Você é uma fábrica ou uma empresa comercial?

A1: Somos uma fábrica.

Q2: Podemos usar nosso logotipo em seus produtos?

A2: Sim, se você tiver uma boa quantidade de pedido, definitivamente podemos fazer OEM.

Q3: Você aceita personalização de produtos?

A3: Sim, nós fazemos! Forneça desenhos ou parâmetros específicos e lhe daremos um orçamento após avaliação.
