Disjuntor a vácuo montado em poste de 24 Kv

Timetric electric é um fabricante e fornecedor de disjuntor a vácuo montado em poste de grande escala de 24 Kv na China. Somos especializados em equipamentos de alta tensão há muitos anos. Nossos produtos têm uma boa vantagem de preço e cobrem a maior parte dos mercados da América do Sul, Oriente Médio, África e Sudeste Asiático. Estamos ansiosos para nos tornarmos seu parceiro de longo prazo na China.

Enviar consulta

Descrição do produto

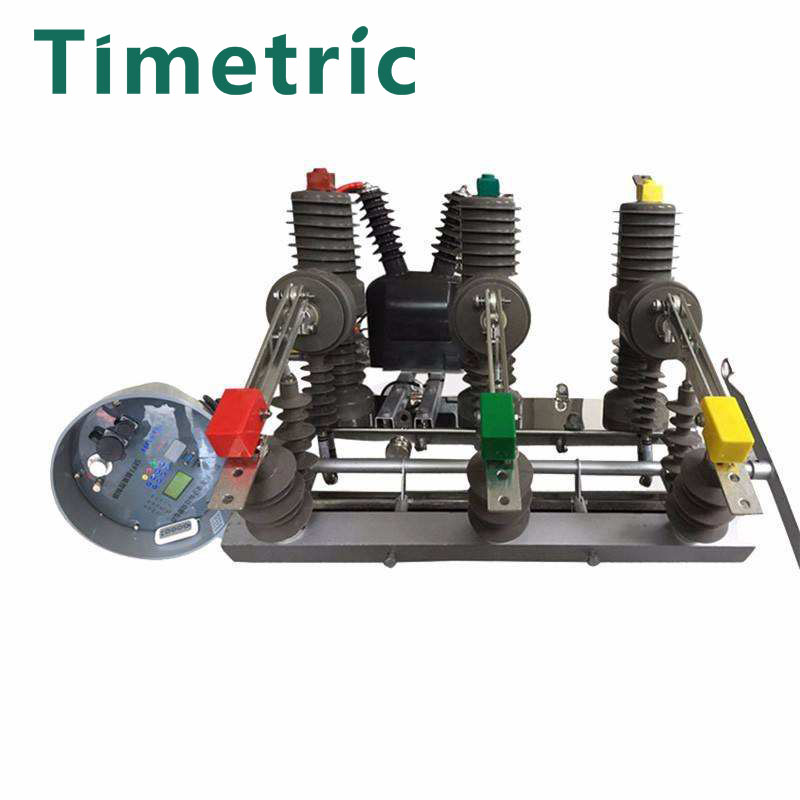

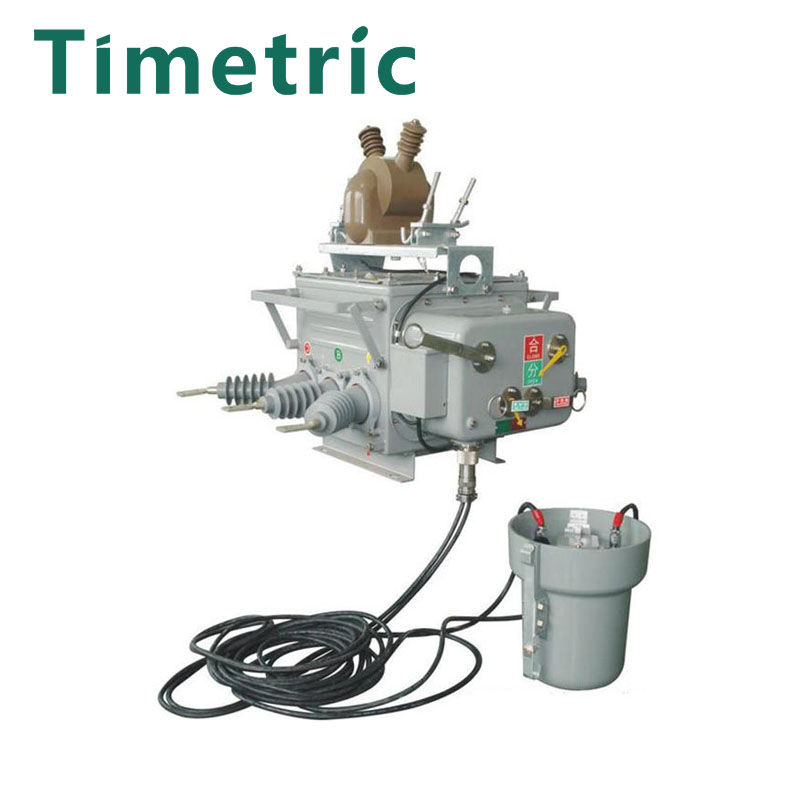

Disjuntor a vácuo montado em poste Timetric 24Kv Introdução

Disjuntor a vácuo montado em poste de 24 Kv Com o desenvolvimento contínuo da economia da China, a estrutura e as características de carga da rede elétrica estão cada vez mais complexas. A fim de proteger o equipamento e a segurança pessoal, requisitos mais elevados são apresentados para a segurança e confiabilidade do fornecimento de energia. Antes de julho de 2016, o dispositivo de segurança de circuito mais comum era o disjuntor. É um tipo de função de comutação manual e pode realizar automaticamente proteção contra perda de tensão, subtensão, sobrecarga e curto-circuito de aparelhos elétricos. Quando o dispositivo ocorre sobrecarga grave ou curto-circuito e falha de subtensão pode cortar automaticamente o circuito. Os disjuntores a vácuo de alta tensão externos ficam expostos ao ar livre por muito tempo. Em estações chuvosas, a umidade do ar é fácil de entrar no disjuntor e se acumular lentamente, formando gotas de água, causando curto-circuito no disjuntor e afetando a operação normal e a vida útil do disjuntor.

Parâmetro do disjuntor a vácuo montado em poste Timetric 24Kv (especificação)

Item			Unidade	Parâmetro
Tensão nominal			KV	12
Nível nominal de isolamento	1 min de frequência de energia com tensão de suporte	teste seco		42
		Teste molhado		34
	Tensão suportada por impulso de iluminação (pico)			75
Corrente Nominal			A	630	400	200
Corrente nominal de interrupção de curto-circuito			KA	20	16	12.5
Sequência operacional nominal				O-0,3s-CO-180s-CO
Tempo nominal de interrupção de curto-circuito			Horários	30
Corrente nominal de curto-circuito fechado (pico)			KA	50
Corrente suportada de pico nominal				50
Corrente suportável nominal de curta duração				20
Duração nominal do curto-circuito			s	4
tempo de abertura (liberação magnética)	Tensão máxima de operação		EM	23~45
	Tensão operacional nominal			23~60
	Tensão operacional mínima			25~45
hora de fechar			EM	â¤100
tempo total de pausa				â¤20
Vida útil do mecanismo			Horários	1000
potência de entrada nominal do motor de energia de armazenamento			Horários	40

Reivindicação do disjuntor a vácuo montado em poste Timetric 24Kv

1. Um disjuntor a vácuo de alta tensão externo, incluindo o corpo do disjuntor, a parte inferior do corpo do disjuntor é fornecido com uma cavidade de colocação, a cavidade de colocação e a comunicação interna do corpo do disjuntor, a cavidade de isolamento e a estrutura externa do a cavidade de colocação é integral, suas características são: A câmara de colocação é fornecida com uma bomba de vácuo, a bomba de vácuo é fornecida com uma cerca de arame isolante acima da cerca de arame isolante é fornecida com um sensor de umidade, o lado do sensor de umidade é fornecido com uma pressão sensor, o sensor de umidade e o sensor de pressão são fornecidos com uma tampa de blindagem eletromagnética, a bomba de vácuo é fornecida com uma cavidade de isolamento, a cavidade de isolamento é fornecida com uma placa fixa no interior, uma gaxeta é disposta abaixo da cavidade de isolamento.

2. De acordo com o disjuntor a vácuo de alta tensão externo mencionado na reivindicação 1, suas características residem no fato de o interior da gaxeta ser provido de uma almofada de vedação.

3. O disjuntor a vácuo de alta tensão externo mencionado na reivindicação 1 é caracterizado por uma mola de tração interna entre a gaxeta e a placa fixa dentro da cavidade de isolamento.

4. De acordo com o disjuntor a vácuo de alta tensão externo mencionado na reivindicação 1, suas características residem no fato de que a câmara de colocação é conectada ao fundo do corpo do disjuntor por meio de um prendedor, e a estrutura interna da cavidade de isolamento e a colocação câmara é fornecida com uma placa respirável de isolamento.
