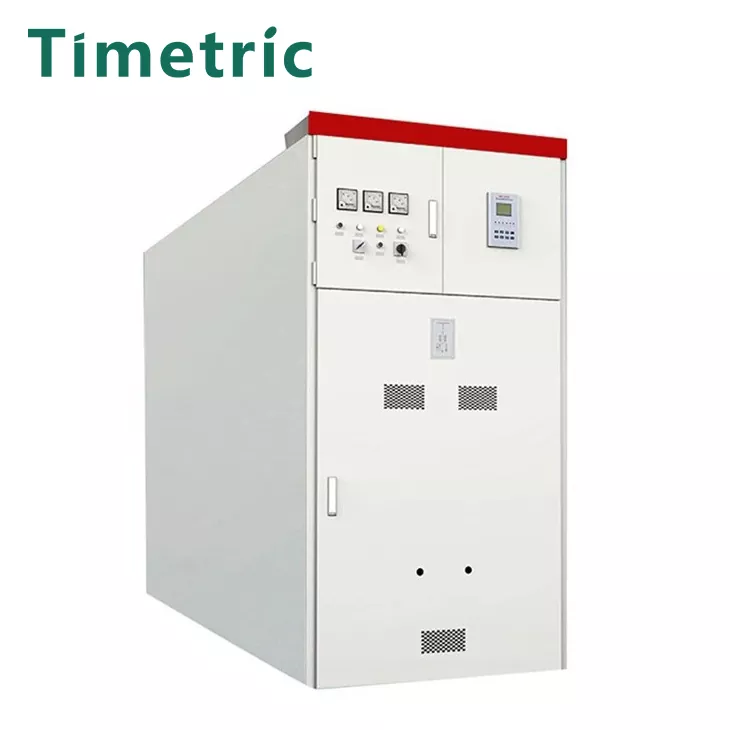

Timétrico elétrico 33kV MV HV de alta tensão de alta tensão elétrica Armorizado Armado Removável Agear de chave de metal AC (doravante referido como painel de chave) é um dispositivo de distribuição de energia completa AC 50Hz, nominal de 30kv de 30kv. É usado para receber e distribuir energia elétrica em usinas de energia, subestações e empresas industriais e de mineração, e desempenha as funções de controlar, proteger e detectar circuitos. Também pode ser usado em locais com operações frequentes. Suas características incluem estrutura de montagem modular total, feita de placa de alumínio-zinco anticorrosão importada, alta precisão, peso leve e boa força; A adaptabilidade ampla, a forte intercambiabilidade e o carrinho estão equipados com a posição de trabalho e a posição de teste, que é segura e confiável; A sala de cabos está equipada com interruptor de aterramento, dispositivo de proteção de sobretensão, etc., que atende aos requisitos de "cinco proteção" e está equipado com um canal de alívio de pressão para garantir uma operação segura.

1. Estrutura de montagem modular all-metal, o corpo do gabinete é feito de placa de alumínio-zinco importada com forte resistência à corrosão, não é necessário tratamento de superfície, é processado por equipamentos de alta precisão CNC e utiliza a tecnologia de dobra múltipla avançada. A conexão é conectada com porcas de rebite e parafusos de alta resistência, que são alta precisão, peso leve e boa força.

2. Adaptabilidade ampla e forte intercambiabilidade. O carrinho está equipado com a posição de trabalho e a posição de teste, e cada posição possui dispositivos de posicionamento e exibição, que são seguros e confiáveis.

3. A sala de cabos está equipada com interruptor de aterramento, dispositivo de proteção de sobretensão, etc. atende totalmente aos requisitos de "cinco proteção". Cada quarto está equipado com um canal de alívio de pressão para garantir a segurança pessoal do operador.

Principais parâmetros técnicos

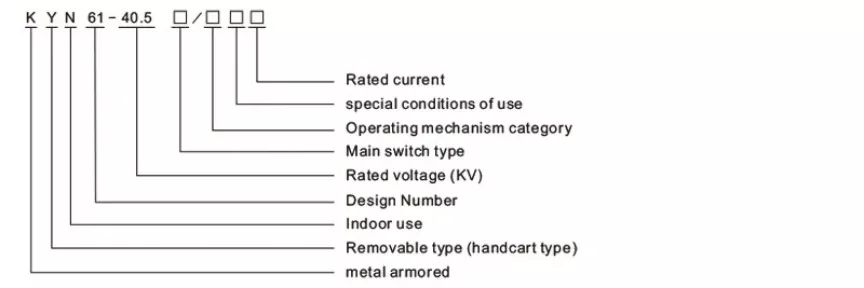

Descrição do modelo

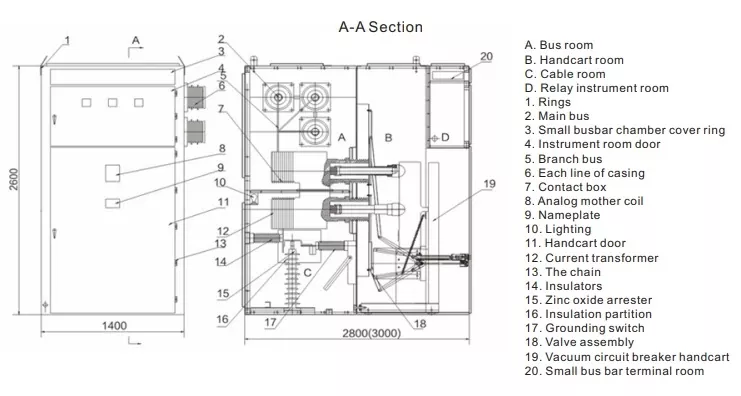

Dimensões de estrutura e montagem

Ambiente de trabalho:

Timétrico Electric 33KV MV HV Média de alta tensão elétrica Ambiente de uso de equipamentos elétricos:

1. O limite superior da temperatura do ar ambiente: +40 ℃, o limite inferior: -10 ℃, a temperatura média diária não excede 35 ℃;

2. A altitude não excede 1000m;

3. A umidade relativa média diária não é superior a 95%e a média mensal não é superior a 90%;

4. A intensidade do terremoto não excede 8 níveis;

5. A pressão média diária do vapor de água não excede 2,2kPa, e a média mensal não excede 1,8kpa;

6. Não há incêndio, risco de explosão, poluição grave, corrosão química e vibração grave.

7. As condições de trabalho especiais, quando usadas nas condições ambientais normais que excedem as condições especificadas, devem ser negociadas pelo usuário e pelo fabricante.

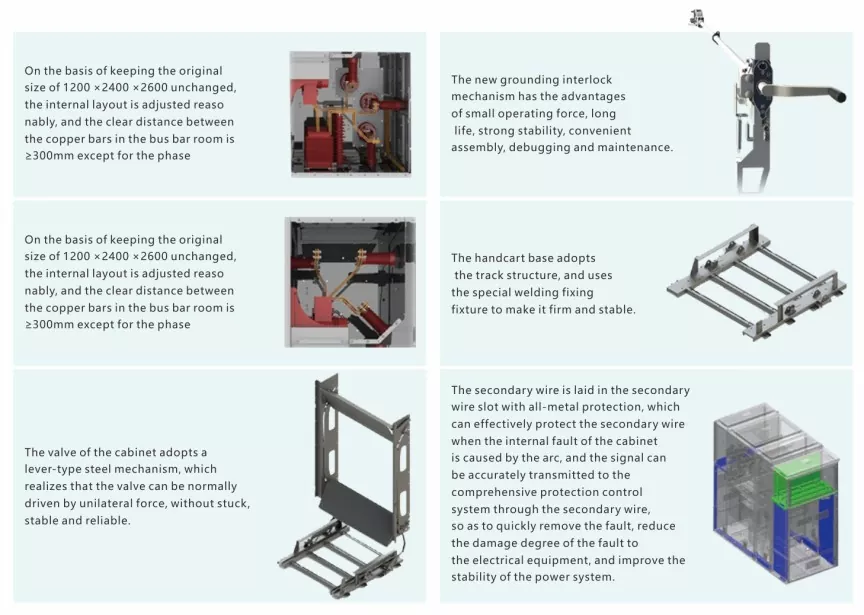

Vantagens e características do switchgear

A imagem elétrica de alta tensão de alta tensão MV de 33kv HV inclui os seguintes aspectos:

1. Armadura de metal, estrutura montada, vários esquemas de combinação.
2. O gabinete é feito de placa de alumínio-zinco, processada por equipamentos CNC e equipamento de corte a laser, usando tecnologia avançada de dobragem múltipla, conectada com porcas de rebite e parafusos de alta resistência, com alta precisão, resistência à corrosão, peso leve, alta resistência e versatilidade de partes fortes.
3. Pode ser equipado com uma variedade de disjuntores de vácuo e disjuntores SF6, com ampla praticidade, alta confiabilidade e livre de manutenção durante todo o ano.
4. O carrinho tem três posições: trabalhando, testando e desconectando. Cada posição possui um dispositivo de posicionamento e exibição, que é seguro e confiável.
5. Todos os tipos de carrinhos são configurados de maneira modular para garantir que as mesmas especificações que os carrinhos de especificação possam ser trocadas livremente.
6. O intertravamento entre o interruptor principal, o carrinho e a porta do gabinete adota o bloqueio mecânico forçado para atender à função "cinco proteção".
7. Todas as operações podem ser executadas com a porta do gabinete fechada.
8. A sala de cabos tem amplo espaço e pode conectar vários cabos.
9. O interruptor de aterramento rápido é usado para aterramento e curto -circuito.
10. O nível de proteção da concha é IP3x e o nível de proteção é IP2X quando a porta da sala do carrinho está aberta.
11. Cada sala de alta tensão possui um canal de alívio de pressão independente para garantir a segurança pessoal.
12. Complique com GB3906, IEC298 e outros padrões.

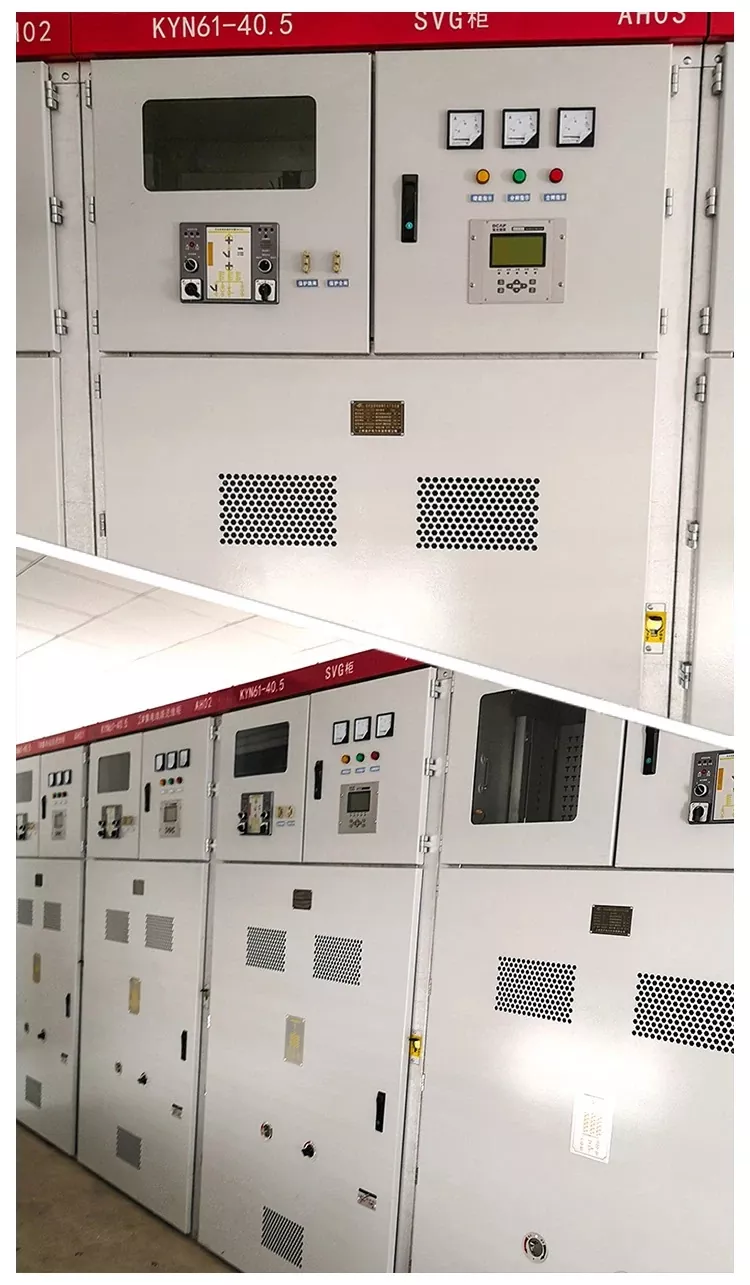

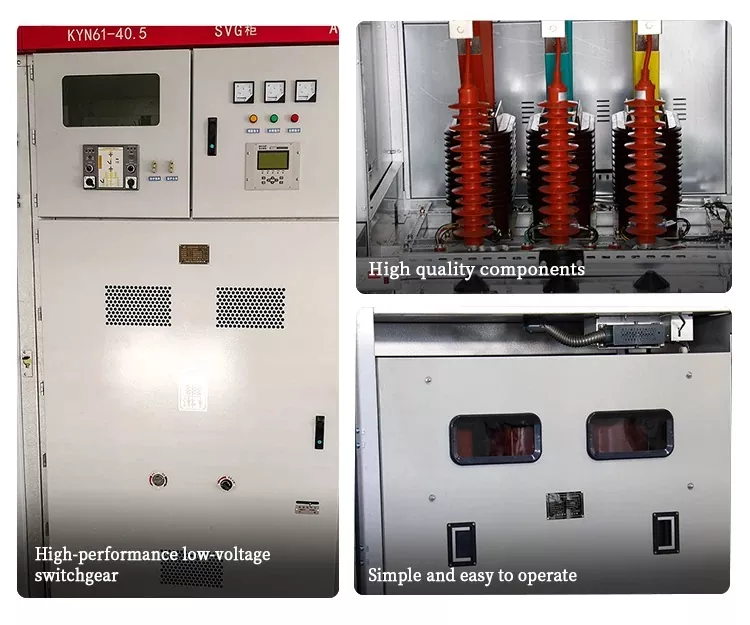

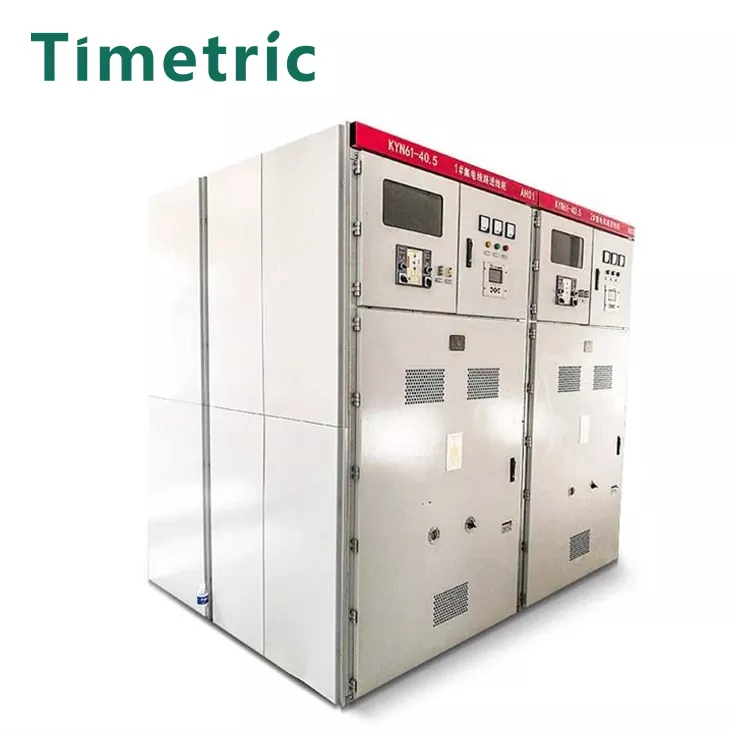

Tiro real do produto

Perguntas frequentes

Sua empresa pode personalizar produtos de acordo com meus requisitos?

Sim, podemos personalizar produtos de acordo com os requisitos do cliente. De um modo geral, os clientes precisam apenas fornecer: layout de circuito, tensão, corrente etc.

Qual é o seu tempo de entrega mais rápido?
Normalmente, aceitamos consultas de clientes. Depois que o gabinete do switch parâmetros técnicos estiver conectado, leva de 1 a 2 dias para emitir uma lista de preços e se comunicar com os clientes sobre o tempo de produção e entrega com base na situação real.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
