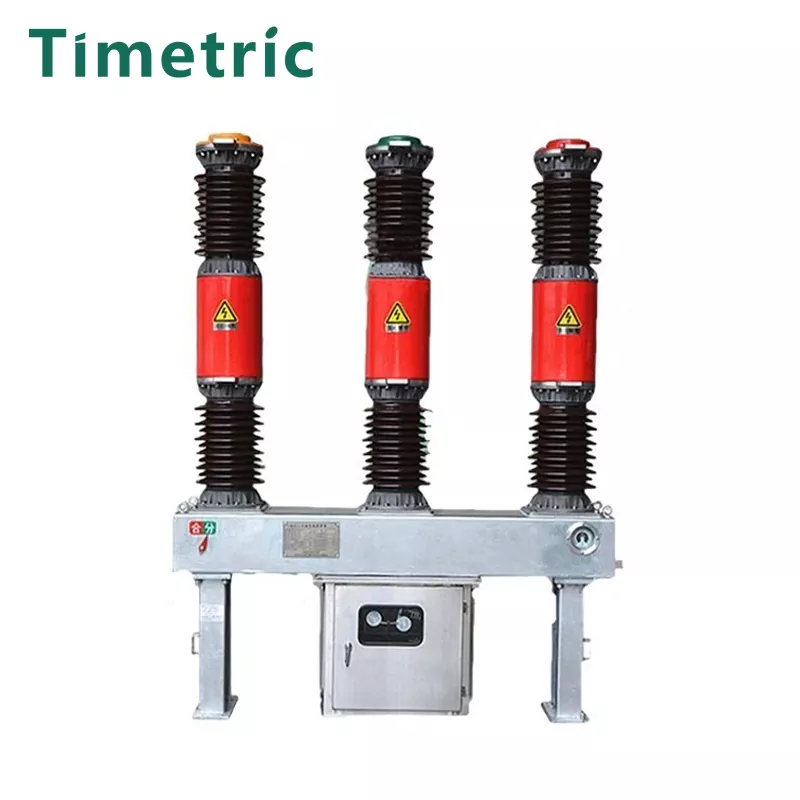

40,5kV 33kV 36KV SF6 Circuit

Item: 40,5kv 33kv 36kv SF6 Disjuntor

O disjuntor SF6 de 40,5kv, 33kv e 36kv SF6 foi projetado para sistemas de transmissão e distribuição de energia AC 50Hz, 35kV, 35kV. Serve como dispositivo de controle e proteção e também pode ser usado como disjuntor de empate ou para trocar os bancos do capacitor.

Características do gás SF6:

Densidade: o gás SF6 é 5,135 vezes mais pesado que o ar.

Ponto de ebulição: -60 ° C à pressão atmosférica.

Estabilidade química: abaixo de 150 ° C, SF6 permanece quimicamente inerte e não reage com metais, plásticos ou outros materiais no disjuntor.

Decomposição do ARC: Quando decomposto sob a alta temperatura de um arco, o SF6 rapidamente sinenteses após a extinção do arco, sem teor de carbono e nenhum risco de oxidação devido ao contato aéreo.

Força dielétrica:

A 1 atm, o SF6 tem 2-3 vezes a força dielétrica do ar.

A 3 atm, sua força dielétrica pode atender ou exceder a dos óleos isolantes tradicionais.

Desempenho de interrupção: o SF6 tem capacidade excepcional de interrupção, 100 vezes a do ar em uma câmara aberta básica. À medida que a corrente do arco se aproxima de zero, um núcleo de alta temperatura na coluna do arco-envolvido por uma camada não condutora-coloca a resistência dielétrica da diferença de arco se recupera rapidamente após a corrente passar zero.

Descrição do modelo

Principais parâmetros técnicos

Dimensões de estrutura e montagem

Ambiente de trabalho:

Item: 40,5kv 33kv 36kv SF6 Disjuntor

Condições de instalação e operação

Método de instalação: montado lateral, montado no meio

Temperatura do ar ambiente:

Alto: + 40 ° 100

Baixo: -30 ° 100

Altitude: ≤2000m (para altitudes acima de 2000m, aumente o nível de isolamento nominal de acordo)

Pressão do vento: ≤700 Pa (equivalente à velocidade do vento de 34 m/s)

Intensidade sísmica: até 8 graus

Nível de contaminação: classe I

Variação máxima diária de temperatura: ≤25 ° C

Possíveis causas de falha do circuito elétrico

Item: 40,5kv 33kv 36kv SF6 Disjuntor

Isolamento insuficiente: deterioração ou contaminação do material de isolamento pode levar a quebras.

Ingressão de umidade: a entrada de umidade na câmara de gás SF6 pode reduzir a força dielétrica e levar a falhas.

Vazamento de gás: o vazamento do gás SF6 pode diminuir as capacidades de isolamento e interrupção do isolamento.

Falhas mecânicas: peças móveis desgastadas ou danificadas, como mecanismos no disjuntor, podem prejudicar a operação.

Erosão de contato: a comutação frequente pode causar erosão dos pontos de contato, reduzindo a eficácia do disjuntor.

Sobrecarga: o fluxo excessivo de corrente além da capacidade nominal pode levar ao superaquecimento e danos.

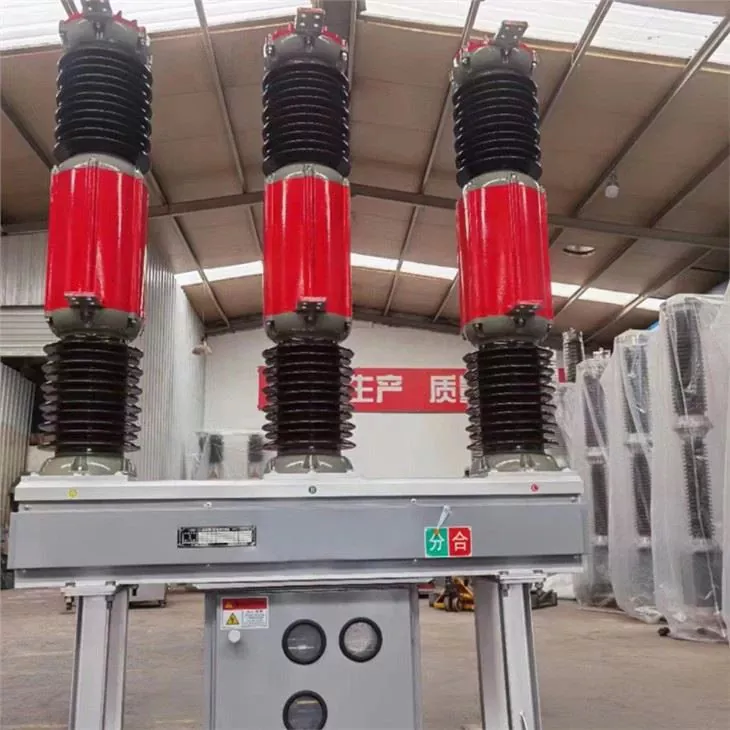

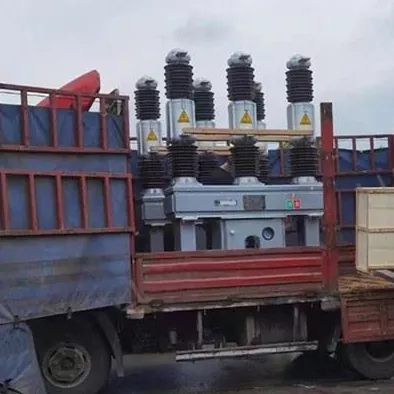

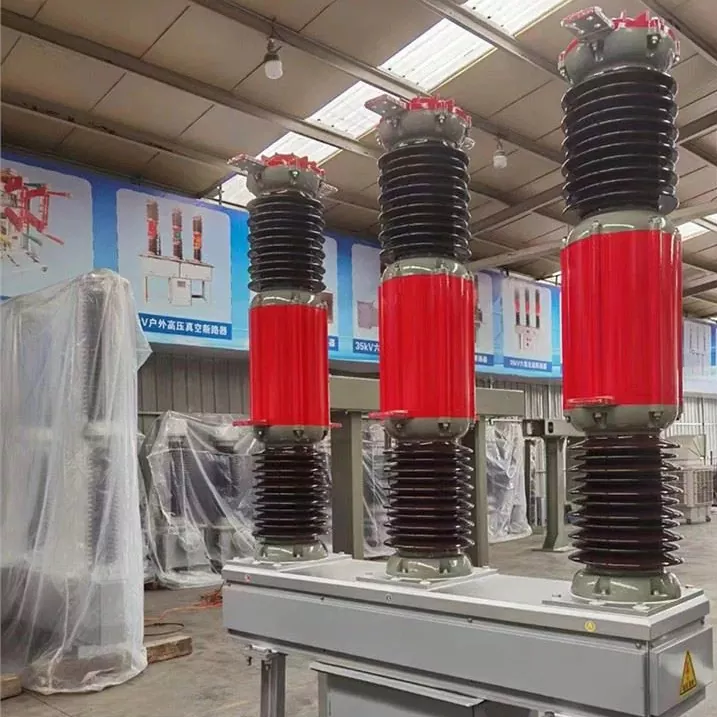

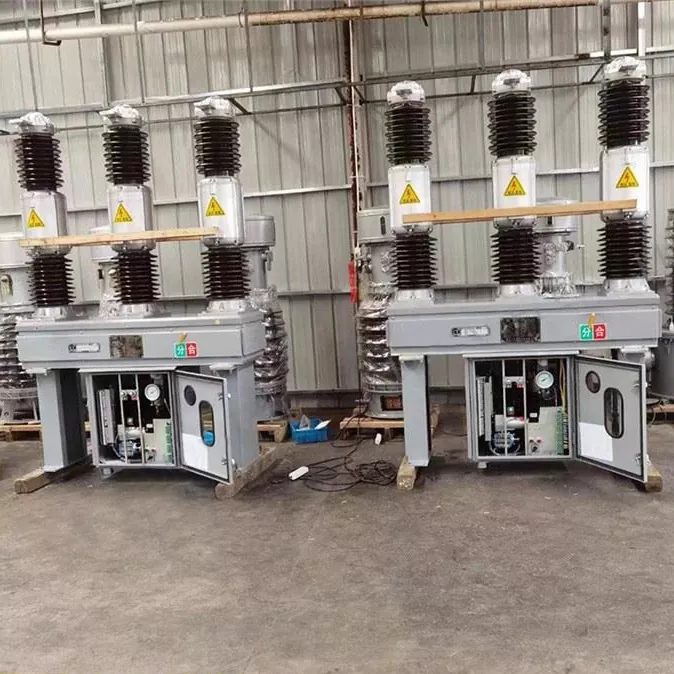

Tiro real do produto

Perguntas frequentes

Q1: Qual é a principal função do disjuntor SF6?
A1: É usado para controlar e proteger os sistemas de transmissão e distribuição de energia e também pode ser usado como disjuntor de empate ou para trocar os bancos do capacitor.

Q2: Qual gás é usado no disjuntor e por quê?
A2: O gás SF6 é usado para suas excelentes propriedades de Extimação de Arc e Isolamento. Possui alta resistência dielétrica e não reage com outros materiais comumente usados ​​nos disjuntores.

Q3: Como o SF6 se compara ao ar em termos de isolamento?
A3: SF6 possui uma força dielétrica 2-3 vezes maior que o ar a 1 atm e pode exceder o de óleo isolante a pressões mais altas.

Q4: Quais são as condições ambientais para a operação adequada?
A4: A temperatura ambiente deve estar entre +40 ° C e -30 ° C, a altitude deve ser ≤2000m (maior altitude requer maior isolamento), a pressão do vento não deve exceder 700PA e o nível de contaminação deve ser a classe I.
