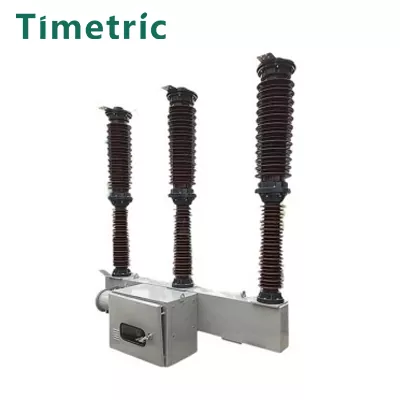

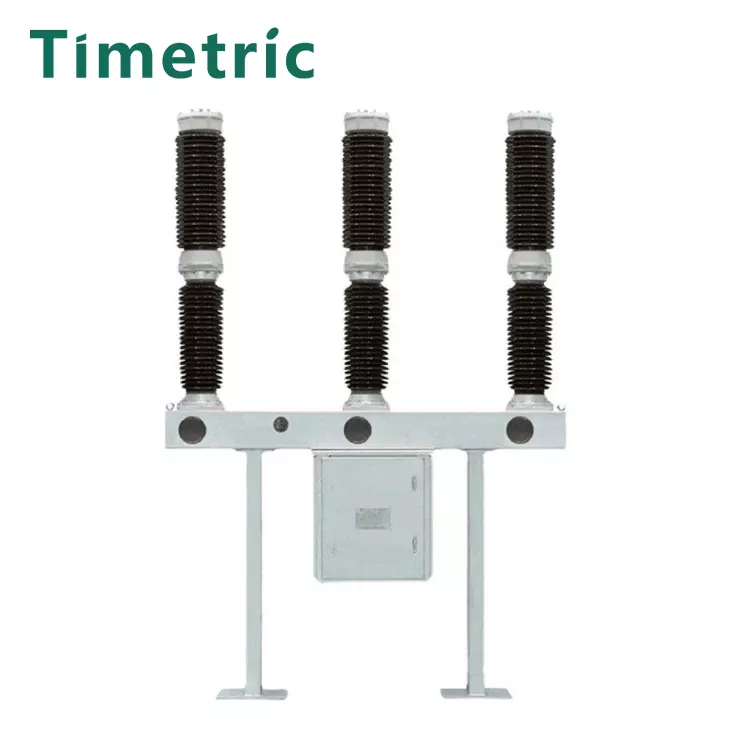

Item: 66KV 69KV SF6 Disjuntor de circuito

Extimização de arco eficiente com gás SF6:

O gás SF6 serve como meio de interrupção, oferecendo excelentes propriedades de extinção de arco.

O gás também fornece isolamento elétrico superior e é comprimido durante a operação para extinguir efetivamente os arcos, tornando -o um interruptor ideal para grupos de capacitores e reator.

Performance de quebra superior:

Capaz de quebrar de maneira confiável vários circuitos curtos anormais, como falhas de fase reversa, aterramento simultâneo em ambos os pólos, falhas de zona próxima e falhas finais do disjuntor.

Baixo ruído de operação:

O projeto selado isola o disjuntor de condições atmosféricas, eliminando o ruído de descarga de gás durante a operação.

Estrutura compacta e simples:

Possui uma câmara de arco de break única sem sistemas de válvulas adicionais, resultando em um design compacto e direto.

Requisitos de manutenção mínimos:

Os contatos de interruptor, alojados em gás SF6, experimentam desgaste mínimo durante a operação, levando a redução da carga de trabalho de manutenção e ciclos de manutenção prolongados.

Operação segura e confiável:

O gás SF6 é não tóxico e não combustível. A excelente vedação da câmara de interruptor garante uso seguro e confiável a longo prazo.

Descrição do modelo

Principais parâmetros técnicos

Dimensões de estrutura e montagem

Ambiente de trabalho:

Item: 66KV 69KV SF6 Disjuntor de circuito

Método de instalação:

 Montado lateral ou montado no meio.

Temperatura ambiente:

Alto: + 40 ° 100

Baixo: -30 ° 100

Altitude:

≤2000m (se instalado em altitudes mais altas, o nível de isolamento nominal deve ser ajustado de acordo).

Pressão do vento:

≤700Pa (equivalente a uma velocidade do vento de 34m/s).

Resistência sísmica:

Projetado para suportar uma intensidade de terremoto de até 8 graus.

Nível de contaminação:

Classe I.

Variação máxima de temperatura diária:

Não superior a 25 ° C.

Possíveis causas de falha do circuito elétrico

Item: 66KV 69KV SF6 Disjuntor de circuito

● problemas de circuito de controle

● Circuito de controle desconectado ou nenhuma potência de controle (por exemplo, fusível soprado, fonte de alimentação com defeito ou componentes de controle danificados).

● Conexões incorretas ou ruins no circuito auxiliar ou de bobina de viagem.

● Anormalidades de pressão

● Pressão insuficiente do gás SF6, resultando em isolamento inadequado ou desempenho de exceção do arco.

● Alto teor de umidade no gás SF6, levando à degradação do isolamento e potenciais circuitos curtos.

Falhas mecânicas

Mecanismo operacional atolado devido à falta de lubrificação, desgaste ou obstruções mecânicas.

Alinhamento inadequado ou mau funcionamento dos contatos do interruptor.

Sobrecarga ou condições de falha

Sobrecargas persistentes ou condições de curto-circuito na rede, desencadeando disparos automáticos.

Breaker disparado devido a condições de carga com defeito ou falhas do sistema.

Influências ambientais

Alta contaminação ou ambientes corrosivos, causando erosão de contato ou enfraquecimento do isolamento.

Variações extremas de temperatura que afetam as propriedades mecânicas e isolantes.

Operação incorreta

Erros de operação manual, como sequências de comutação inadequadas ou redefinição insuficiente após o tropeço.

Fechamento acidental do disjuntor em condições de falha.

Envelhecimento ou desgaste

Degradação gradual de componentes, como molas, rolamentos ou pontos de contato, com o tempo.

Componentes desatualizados ou incompatíveis que levam a ineficiências operacionais.

Falhas de componentes elétricos

Relés com defeito, sensores ou manômetros de pressão interrompendo o controle e o monitoramento do disjuntor.

Bobinas operacionais queimadas ou danificadas devido a tensão excessiva ou ativação prolongada.

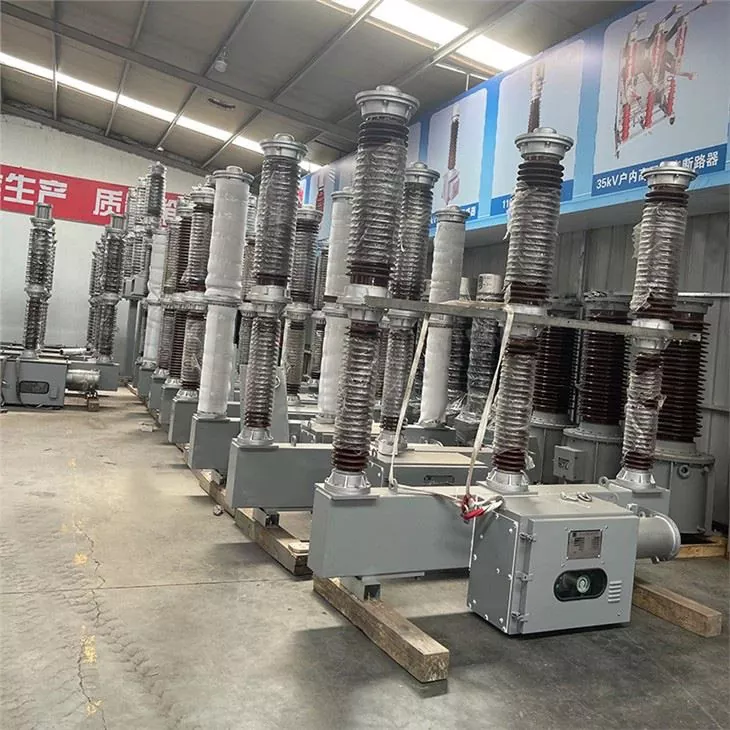

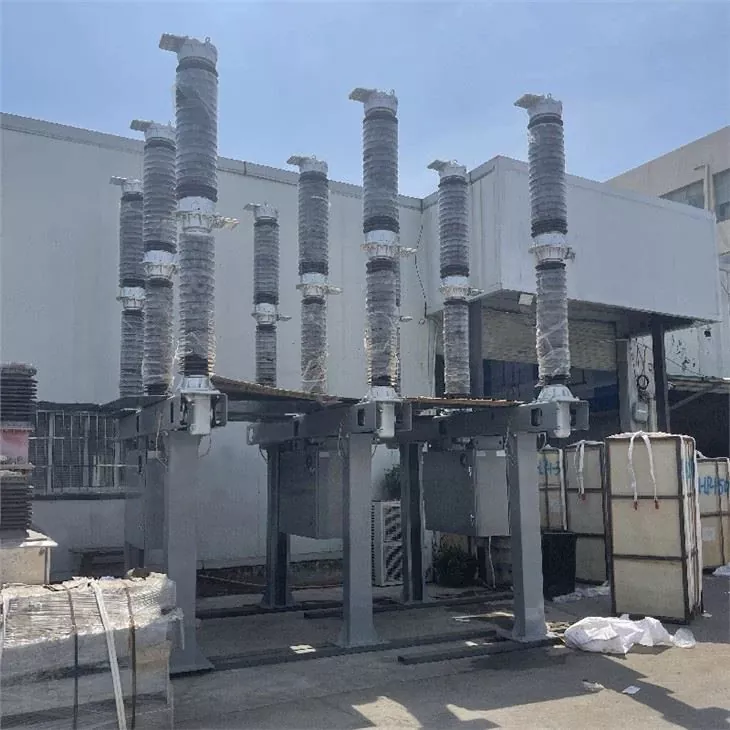

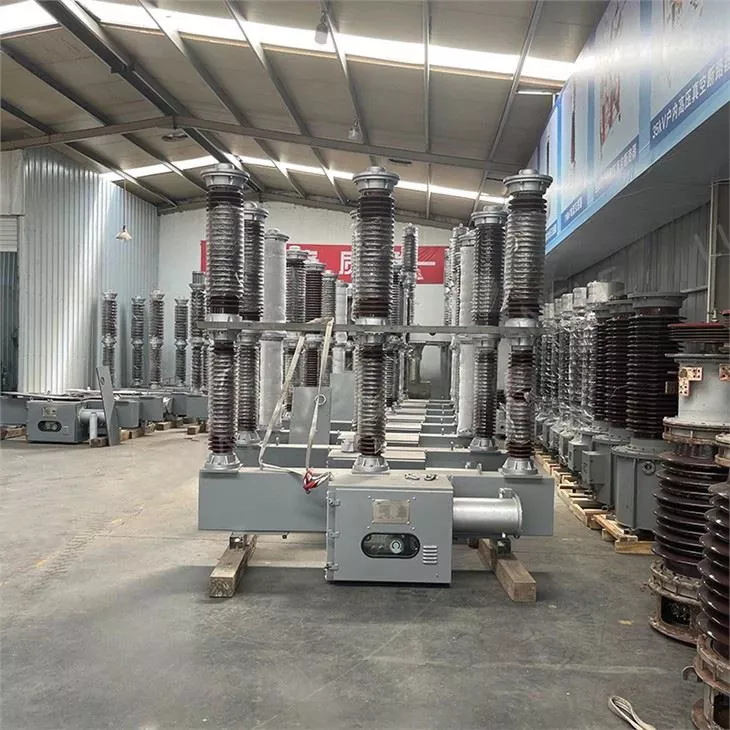

Tiro real do produto

Perguntas frequentes

Item: 66KV 69KV SF6 Disjuntor de circuito

Q1: Qual é a tensão nominal do disjuntor de 66kv SF6?

A1: A tensão nominal do disjuntor de 66kV SF6 é de 66kV, adequada para sistemas de energia de alta tensão.

Q2: Qual gás é usado no disjuntor e por quê?

A2: O gás SF6 (hexafluoreto de enxofre) é usado porque possui excelentes propriedades de isolamento e isolamento de arco. Garante desempenho e confiabilidade eficientes em aplicações de alta tensão.

Q3: O disjuntor pode operar sob condições ambientais extremas?

A3: Sim, o disjuntor foi projetado para operar em ambientes agressivos com temperaturas entre -30 ° C e +40 ° C, altitudes de até 2000m e intensidade sísmica até 8 graus. Para altitudes acima de 2000m, são necessários ajustes especiais ao nível de isolamento.

Q4: Com que frequência o disjuntor SF6 precisa de manutenção?

A4: Devido à sua estrutura simples e design selado, o disjuntor requer manutenção mínima. Recomenda -se inspeções regulares de pressão do gás, componentes elétricos e peças mecânicas.
