disjuntor 90kv 110kv Sf6

Item: disjuntor 90kv 110kv sf6
1. O gás SF6 fornece extinção de arco eficaz.
2.Apresenta uma estrutura simples e tamanho compacto para fácil instalação.
3.Garante uma operação equilibrada com capacidades de abertura eficazes.
4.O design selado minimiza o ruído operacional.
5. Baixa carga de trabalho de inspeção e manutenção para conveniência do usuário.

Enviar consulta

Descrição do produto

O disjuntor Sf6 90kv 110kv é uma nova geração de disjuntores de alta tensão com autoenergia. Este produto foi projetado para:

Aplicações:

● Fechamento e interrupção de correntes de carga e correntes de falha de curto-circuito.

● Controlar e proteger equipamentos de energia e linhas de interligação em sistemas de energia CA 50 Hz, 126 kV.

Capacidade de altitude:

● Adequado para uso em áreas abaixo de 2.500 metros acima do nível do mar.

Isolamento e extinção de arco:

● Utiliza gás SF6 como meio de isolamento e extinção de arco. Nas regiões alpinas, é utilizada uma mistura de SF6 e CF4.

Mecanismo de Operação:

● Apresenta um princípio de extinção de arco com autoenergia e está equipado com um mecanismo de operação por mola.

Principais Parâmetros Técnicos

Número de série	Parâmetro		Unidade	Valor
Número de série	Parâmetro		Unidade	LW30-126W/T3150-40	LW30-126W/T4000-40(H)
1	Ambiente aplicável			Aplicabilidade em regiões alpinas normais
2	Tensão nominal		kV	110/126/132/145
3	Frequência nominal		hertz	50(60)
4	Corrente nominal		A	3150
5	primeiro coeficiente de abertura			1.5
6	Corrente nominal de interrupção de curto-circuito Ik		ka	40/31,5
7	Corrente nominal de curto-circuito (valor de pico)		ka	100/80
8	Corrente nominal suportável de curto-circuito		ka	40/31,5
9	Corrente suportável de pico nominal		ka	100/80
10	Duração nominal de curto-circuito		S	4
11	Corrente de interrupção nominal fora de sincronismo		ka	10/8
12	Corrente de interrupção de falta de zona próxima		ka	90% EU, 75% EU
13	Corrente nominal de comutação de carga de linha		A	31.5
14	Sequência Nominal de Operação			0-0,3S-C0-180S-C0
15	Resistência do circuito principal		μΩ	≤65
16	Vida mecânica		Segunda categoria	6.000 ou 10.000
17	nível de interferência de rádio		μV	≤500
18	Distância de fuga	entre fraturas	milímetros	3906/3150
18	Distância de fuga	para o chão	kg	3906/3150

Estrutura e dimensões de montagem

Ambiente de trabalho:

Item: Disjuntor de hexafluoreto de enxofre LW9-72.5 Condições de instalação e operação

Altitude:

● Adequado para instalação em áreas abaixo de 2.500 metros acima do nível do mar. Se usado em altitudes mais elevadas, poderão ser necessários ajustes no nível de isolamento nominal.

Temperatura ambiente:

● Projetado para operar dentro de uma faixa de temperatura especificada. Normalmente, o limite superior é +40°C e o limite inferior é -30°C.

Umidade:

● O disjuntor deve ser instalado em ambientes com baixa umidade para evitar a entrada de umidade, que pode afetar as propriedades de isolamento do gás SF6.

Pressão do Vento:

● Deve suportar pressões de vento de até 700 Pa (equivalente a velocidades de vento de 34 m/s).

Resistência Sísmica:

● Capaz de suportar intensidades de terremotos de até 8 graus.

Nível de contaminação:

● Projetado para uso em ambientes classificados com níveis de contaminação Classe I, garantindo operação confiável em áreas menos poluídas.

Possíveis causas de falha no circuito elétrico

Divisão de isolamento:

A deterioração do isolamento devido à entrada de umidade ou contaminantes pode causar curto-circuitos ou arcos voltaicos.

Vazamento de gás SF6:

A perda de gás SF6 pode reduzir a eficácia do isolamento e aumentar o risco de falha elétrica.

Falha Mecânica:

O mau funcionamento do mecanismo de operação da mola ou de outros componentes mecânicos pode impedir o funcionamento adequado do disjuntor.

Falha de componentes elétricos:

A falha dos relés de controle, contatos ou dispositivos de proteção do circuito pode causar interrupções no circuito.

Sobrecarga:

A operação contínua acima da corrente nominal pode causar superaquecimento e danos ao disjuntor.

Eventos de curto-circuito:

Curtos-circuitos repentinos podem criar correntes excessivas que podem exceder a capacidade de interrupção do disjuntor.

Fatores Ambientais:

Temperaturas extremas, alta umidade ou contaminação podem afetar adversamente o desempenho e a confiabilidade do disjuntor.

Instalação ou manutenção inadequada:

Práticas de instalação incorretas ou manutenção inadequada podem levar a falhas operacionais.

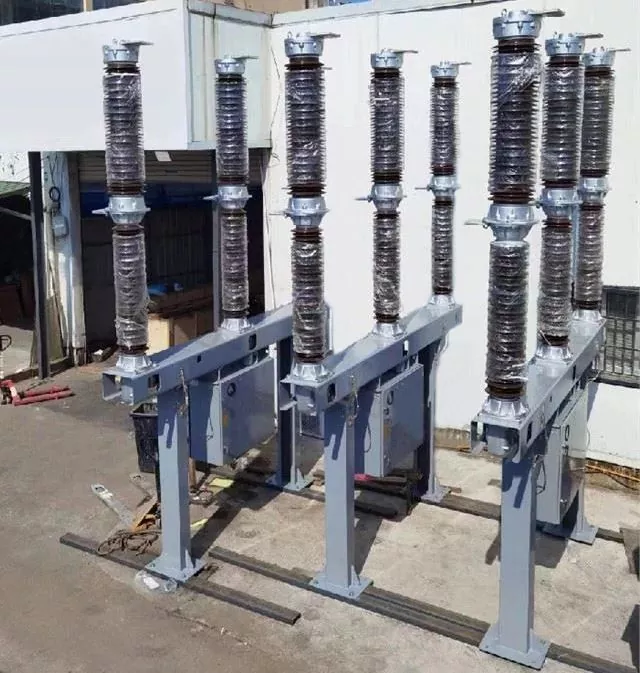

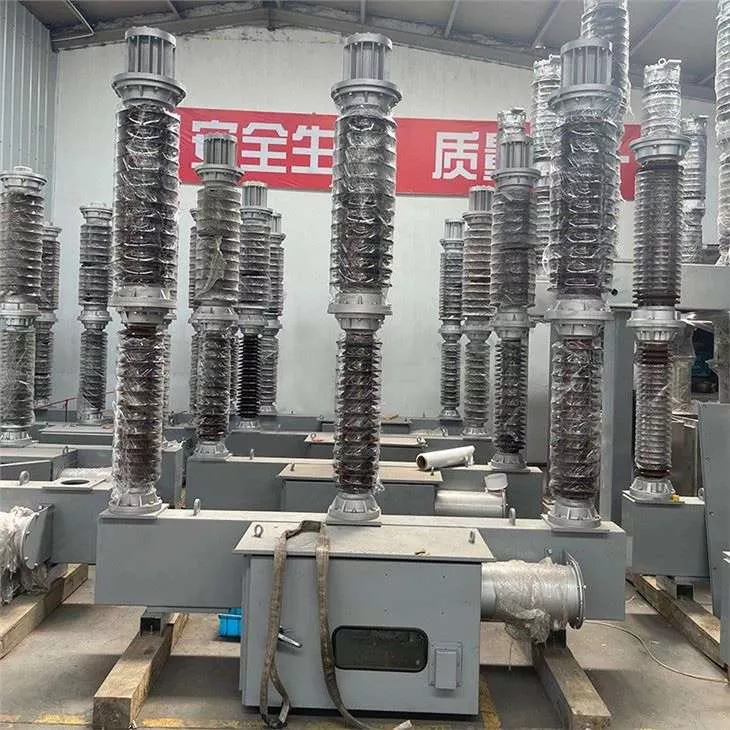

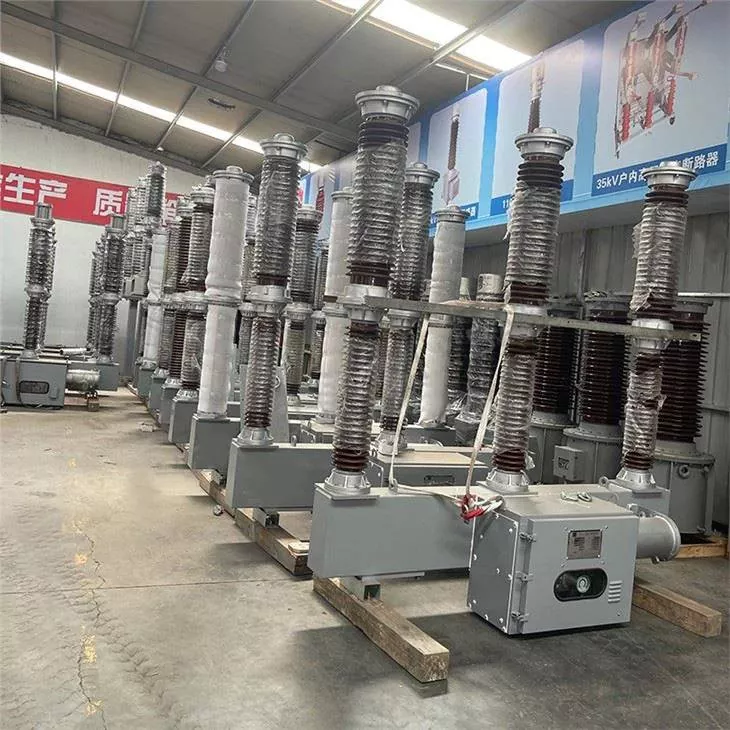

Foto real do produto

Perguntas frequentes

Q1: Qual é o objetivo principal do disjuntor SF6 de 90kV e 110kV?

A1: O disjuntor é projetado para fechar e interromper correntes de carga e correntes de falha de curto-circuito em sistemas de energia, fornecendo controle e proteção para equipamentos de energia.

Q2: Que tipo de gás é usado no disjuntor?

A2: O disjuntor utiliza gás hexafluoreto de enxofre (SF6) como meio isolante e extintor de arco. Nas regiões alpinas, pode ser utilizada uma mistura de SF6 e CF4.

Q3: Quais são as condições de operação deste disjuntor?

A3: Opera efetivamente em altitudes abaixo de 2.500 metros, com temperaturas ambientes variando de -30°C a +40°C.
