Chave de carga de alta tensão CA

A Timetric Electric é um fabricante e fornecedor líder de chave de carga de alta tensão CA na China. Há muitos anos que nos concentramos na investigação, desenvolvimento e produção de equipamentos de alta tensão. Nossos produtos são conhecidos mundialmente por sua excelente qualidade e preços competitivos, e se tornaram a primeira escolha de muitos clientes. Estamos comprometidos em buscar a excelência e garantir a satisfação do cliente, por isso desfrutamos de uma boa reputação no setor.

Enviar consulta

Descrição do produto

Visão geral do produto

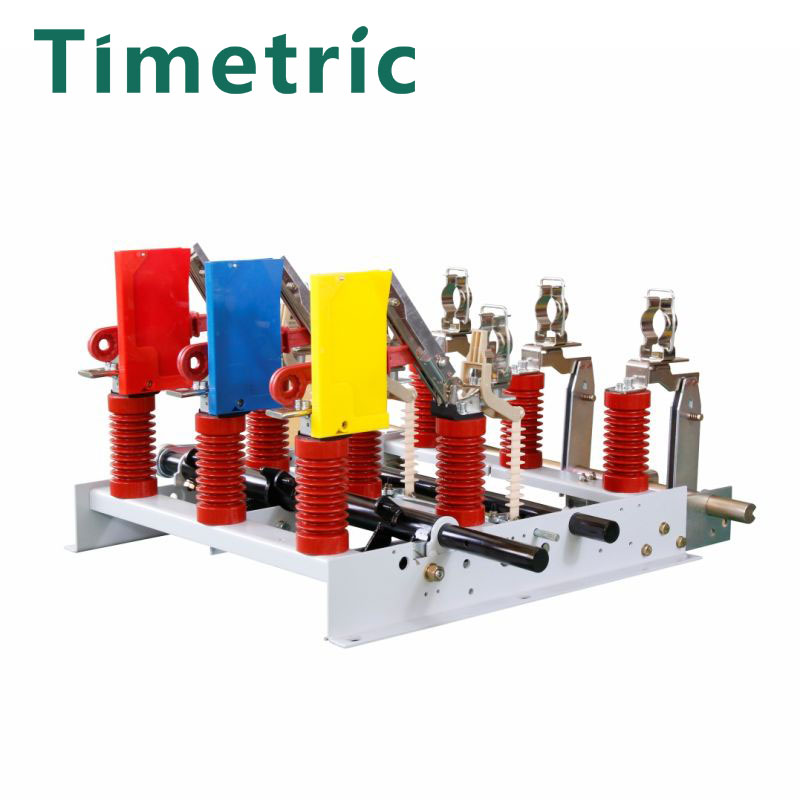

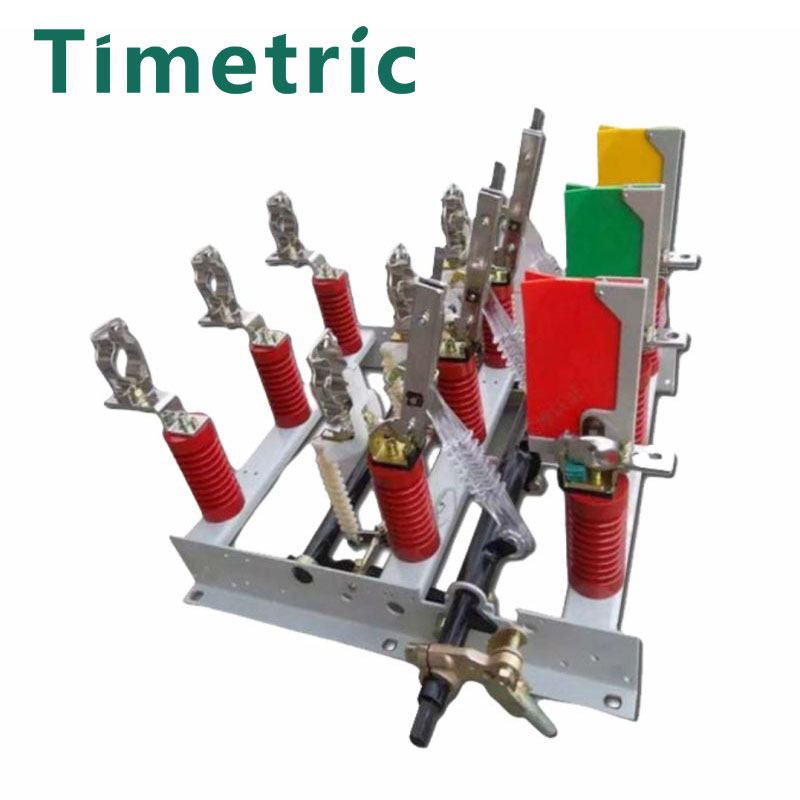

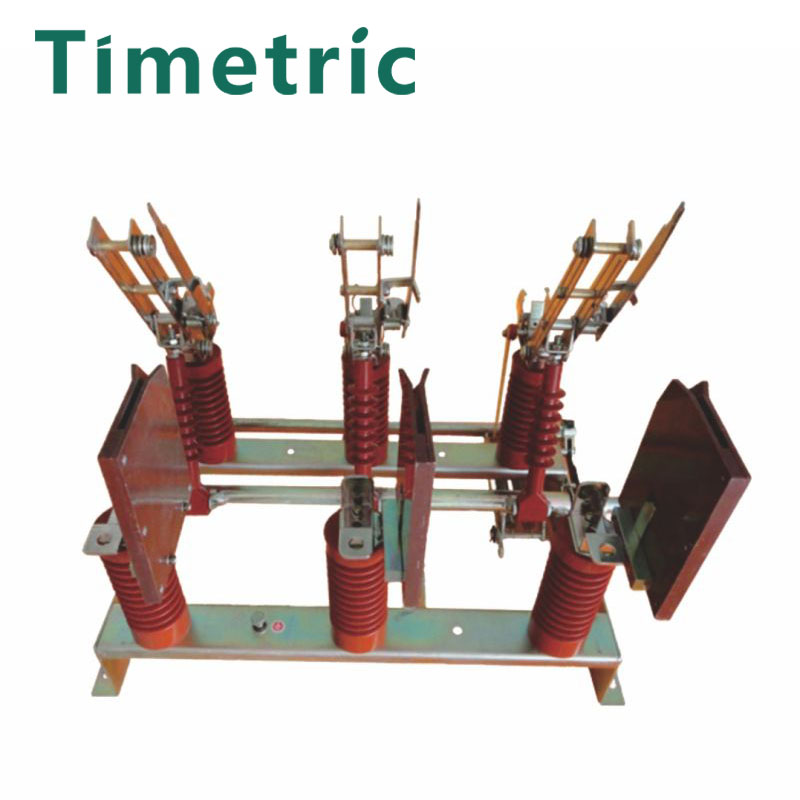

FN7-12 (24) A chave de carga de alta tensão CA tipo DR (doravante denominada chave de carga) é um novo tipo de produção de gás

tipo interruptor de carga de alta tensão interno, que é adequado para o sistema de energia CA trifásico com CA 50 Hz e classificado

tensão 12KV/24KV, como corrente de carga e corrente de curto-circuito.

Definição do produto

Condições Ambientais

1. Altitude: ≤1000m.

2. Temperatura ambiente: -25℃~+40℃.

3. Umidade relativa: média diária ≤95%, média mensal ≤90%.

4. Nenhuma vibração grave frequente.

Principalmente parâmetros técnicos

Contente	Unidade	Valor
Contente	Unidade	FN7-12	FN7-24
tensão nominal	kV	12KV	24 quilovolts
frequência nominal	hertz	50Hz
corrente nominal	A	400.630	4.006.301.250
corrente nominal de interrupção de carga ativa	A	400.630	4.006.301.250
corrente nominal de interrupção em malha fechada	A	400.630	4.006.301.250
Corrente de interrupção de carga ativa nominal de 5%	A	20,31,5,62,5
corrente nominal de interrupção de carregamento do cabo	A	10
Tensão suportável de frequência de energia de 1min: fase-tofase, fase para terra/fratura	kV	50/60
Tensão suportável de impulso relâmpago: fase a fase, fase-terra/fratura de desconexão	kV	125/145
corrente suportável nominal de curto período (estabilidade térmica)	ka	162.025
duração nominal do curto-circuito	S	1
corrente suportável de pico nominalk	ka	405.063
curto-circuito nominal fazendo correntek	ka	405.063
Vida Mecânica	vezes	2000

Parâmetros nominais do fusível

Modelo	Tensão nominal kV	Classificação atual A	A corrente avaliada do fundimento é A
SDLA*J	12	40	6,3,10,16,20,25,31,5,40
SFLA*J	12	100	50.637.180.100
VIDRO*J	12	125	125
