AC Three Phase Combination Electric Meter

Timetrim é uma empresa de alta tecnologia que integra pesquisa e desenvolvimento, fabricação e vendas de gabinetes de distribuição de 7,2 KV a 40,5 KV e seus componentes, como medidor elétrico de combinação trifásica CA, gabinetes de controle de comutação de alta e baixa tensão, interruptores de aterramento, intertravamento dispositivos, isoladores, veículos de chassi, disjuntores a vácuo, etc. A Timetric se concentra no investimento científico e tecnológico e no cultivo de talentos, introduzindo linhas de produção flexíveis de chapa metálica internacionalmente avançadas, equipamentos de corte a laser CNC e equipamentos de soldagem automática robótica, para maximizar a produção do cliente e técnica requisitos para produtos não padronizados. Estamos ansiosos para nos tornar seu parceiro de longo prazo na China.

Enviar consulta

Descrição do produto

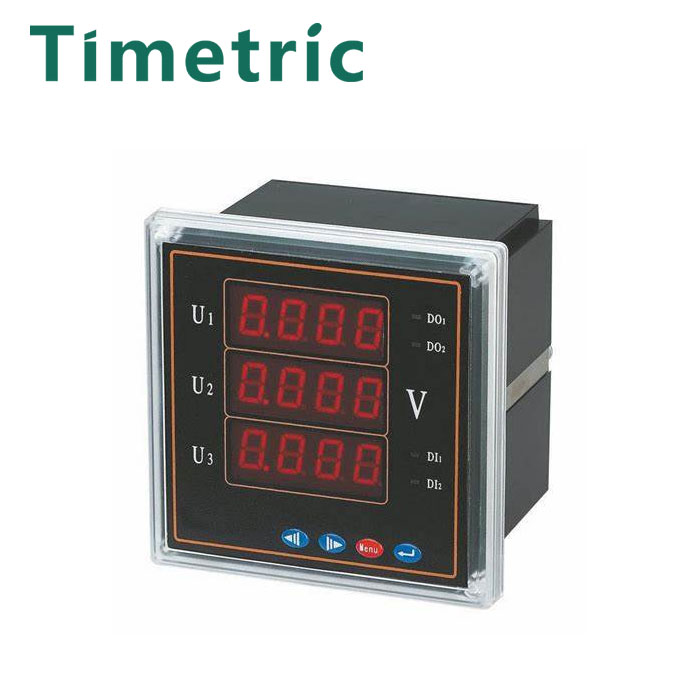

Introdução ao medidor elétrico de combinação trifásica AC Timetric

Medidor elétrico combinado trifásico CA é um termo genérico para instrumentos elétricos usados para medir tensão, corrente, etc. Medidores trifásicos são geralmente usados em locais onde a corrente é usada, como fábricas, prédios governamentais, vilas, lojas, etc. a demanda por eletricidade é relativamente grande, então medidores trifásicos são a melhor escolha, medidores trifásicos também podem ser usados com transformadores, então o medidor trifásico com transformadores não tem corrente máxima, quanta corrente, desde que o transformador proporção é suficiente estão disponíveis.

Parâmetro do medidor elétrico de combinação trifásica AC Timetric (especificação)

Classe de precisão		Tensão: 0,2, Corrente: 0,2, Frequência: 0,05 Hz, Fator de potência: 0,5
		Potência ativa:0,5, Potência reativa:0,5, Potência aparente:0,5
		Energia ativa: 0,5/1, Energia reativa: 2
Entrada	Valor nominal	Tensão: 100/400V; Corrente: 1A/5A
	Sobrecarga	Tensão: Sobrecarga sustentada: 1,2 vezes o valor nominal Sobrecarga Momentânea: 2 vezes o valor nominal Corrente: Sobrecarga sustentada: 1,2 vezes o valor nominal Sobrecarga Momentânea: 10 vezes o valor nominal
	Frequência	45-60Hz
Módulo Funcional	Saída de pulso	1
	Interface	1*RS485; Protocolo de comunicação Modbus RTU; Taxa de transmissão: 1200-19200bps
	DE	4
	FAZER	2-4 (AC250/5A, DC30V/5A)
Fonte de energia	Área de trabalho	CA: 85-265V; CC: 85-300V
Fonte de energia	Consumo	<3W
Condição de trabalho	Temperatura	Operação: -20°C~+70°C Armazenamento: -40°C~+80°C
	Umidade	Umidade relativa: <93% (local sem gás corrosivo)
	Altitude	0 a 4000m
Tamanho		96×96mm (tamanho do furo 91*91mm)
Instalação		Instalação do painel

Característica e aplicação trifásicas do medidor bonde da combinação da C.A. Titric

Características:

• Monitoramento de até 9 canais trifásicos ou 27 canais monofásicos e medição de todos os parâmetros: tensão trifásica, corrente,

tensão de linha, corrente de sequência zero, tensão de sequência zero, potência ativa, potência reativa, fator de potência, frequência, energia ativa,

energia reativa de 9 circuitos.

• CT padrão, TP ou conexão direta de tensão, adequado para vários modos de fiação em ambiente de alta ou baixa pressão

• 2* RS485/Lora LoraWan (opcional) • Protocolo de comunicação Modbus RTU, DL/T645 (opcional)

• 4 DI

• 2 FAZER (opcional)

• 2* saídas de pulso de energia programáveis

• Tela de LCD

Função

• Medição de tensão CC em tempo real, corrente, potência, importação de energia, exportação de energia

• Energia acumulada de cada mês nos últimos 12 meses independente

• Carregue o espaço de armazenamento de registros para garantir que o registro da potência de importação, o tempo de 60 minutos possa registrar não menos que 40 dias de capacidade de dados

• 1* RS485, protocolo de comunicação Modbus RTU

• 1* saída de pulso de energia programável

• Tela de LCD
