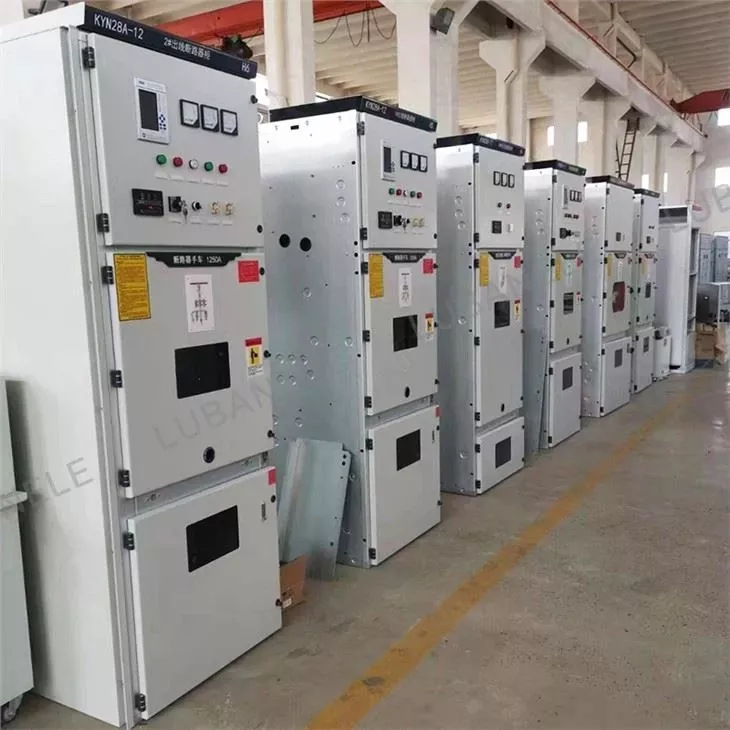

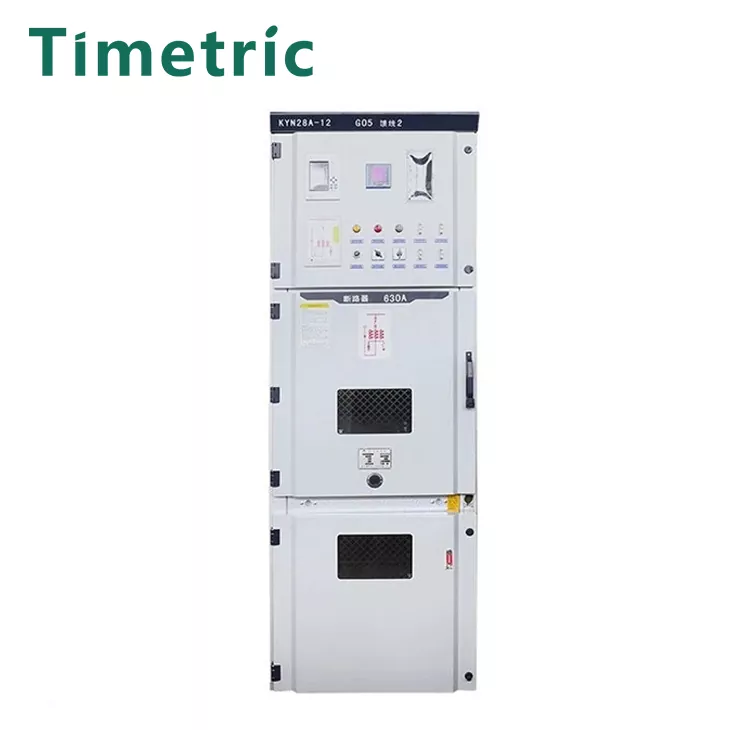

Armado a ar isolado de interruptor interno 11kV

Agear de comutador Blindado 11KV deve atender aos requisitos relevantes do padrão GB3906-1991 "3-35 KV AC AC, padrão de interruptor encerrado de metal". Consiste em duas partes principais: o gabinete e o disjuntor e possuem funções como linhas de entrada e saída de entrada e saída de cabos, linhas de entrada e saída e conexão de barramento. O gabinete consiste em uma concha, componentes elétricos (incluindo peças isolantes), vários mecanismos, terminais secundários e conexões.
A estrutura do gabinete do interruptor de alta tensão é geralmente semelhante, dividida principalmente em uma sala do disjuntor, uma sala de barramento, uma sala de controle secundária (sala de instrumentos) e uma sala de alimentação. Geralmente, existem placas de aço entre os quartos.

O painel de distribuição de alta tensão pode ser dividido nos três tipos a seguir:

1.1. Tipo ou tipo de carrinho removível (indicado por y):
Isso significa que os principais componentes elétricos do gabinete (como disjuntores) são instalados em um carrinho removível. Como o gabinete do carrinho possui uma boa intercambiabilidade, ele pode melhorar bastante a confiabilidade da fonte de alimentação. Os tipos de carrinho comumente usados ​​incluem: carrinhos de isolamento, carrinhos de medição, carrinhos de disjuntores, carrinhos de PT, carrinhos de capacitores e carrinhos variáveis ​​usados, como Kyn28a-12.

1.2. Tipo fixo (indicado por g):
Isso significa que todos os componentes elétricos no gabinete (como disjuntores ou interruptores de carga, etc.) são fixados. O painel de comutador fixo é mais simples e mais econômico, como XGN2-10, GG-1A, etc.
2. De acordo com o local da instalação, ele pode ser dividido em interior e externo;

2.1. Para uso interno (indicado por n):
Ele só pode ser instalado e usado em ambientes fechados, como: blindado com isolamento de ar de 11kv interno e outros armários de interruptor;

2.2. Para uso ao ar livre (indicado por W):
Ele pode ser instalado e usado ao ar livre, como: XLW e outros armários de comutador.
3. De acordo com a estrutura do gabinete, ele pode ser dividido em quatro categorias: armário de interruptor blindado encerrado por metal, armário de interruptor particionado encerrado em metal, armário de interruptor do tipo caixa fechado por metal e armário de interruptor aberto. [1]
3.1. Gabinete de interruptor blindado encerrado em metal (indicado pela letra K): Os principais componentes (como disjuntores, transformadores, barramentos, etc.) da área de comutação fechados por metal são instalados em compartimentos aterrados separados por partições de metal. Como o gabinete de comutação de alta tensão KYN28A-12.
3.2. Gabinete de interruptor particionado (indicado pela letra J): semelhante ao painel de chave encerrado de metal blindado, seus principais componentes elétricos também são instalados em compartimentos separados, mas possui uma ou mais partições não metálicas que atendem a certos níveis de proteção. Como Jyn2-12 de alta tensão.
3.3. A imagem de comutador do tipo caixa (indicada pela letra x). Como o XGN2-12 de alta tensão.
3.4. Aberto do intervalo, sem requisitos de nível de proteção, o shell é parcialmente aberto. Como GG-1A (F) de alta tensão.

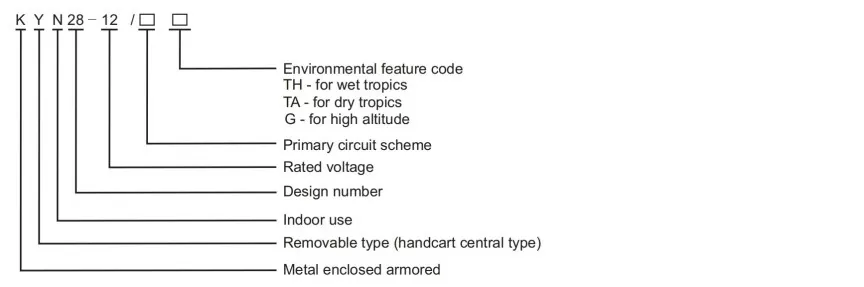

Descrição do modelo

Principais parâmetros técnicos

Dimensões de estrutura e montagem

Ambiente de trabalho:

ARMADO AR ISULADOR ISULADO INOSO INOUROOR 11KV Condições ambientais para uso:
Local de instalação: interno
Altitude: ≤1000m, peça outros requisitos
Temperatura ambiente: -15 ℃ ~+40c
Diferença de temperatura diária máxima: ≤25k
Umidade relativa média mensal: ≤90%
Umidade relativa média diária: ≤95%
Resistência da intensidade sísmica: 8 graus

Vantagens e características do switchgear

ARMADO AR ISULADO ISULADO INDIGADOR PRINCIPAL INTERNO ENTEROR 11KV:

1.21 Tensão nominal do distribuição de alta tensão: 3,6kv, 7,2kv, 12kV

1.2.2 Frequência nominal de distribuição de alta tensão: 50Hz/60Hz

1.2.3 Aumento da temperatura: o aumento da temperatura do circuito principal na corrente nominal e na frequência nominal deve cumprir as disposições de GB/T 11022-1999 "Condições técnicas gerais para os padrões de equipamentos de comutação e controle de alta tensão", e os seguintes suplementos devem ser feitos:

1) O valor do aumento da temperatura dos componentes no gabinete não deve exceder as disposições dos padrões correspondentes dos componentes.

2) O aumento da temperatura do invólucro e cobertura acessíveis não deve exceder 30k.

1.2.4 Corrente de curto-circuito com classificação Corrente e Corrente de fechamento:

1) Correção de curto-circuito classificada: 20 ~ 50ka.

2) A corrente de fechamento de curto-circuito nominal (valor de pico) é 2,5 vezes a corrente de quebra de curto-circuito correspondente.

1.2.5 Corrente de estabilidade térmica nominal (em 4s): 20 ~ 40ka

1.2.6 A corrente de estabilidade dinâmica nominal (valor de pico) é 2,5 vezes de corrente de estabilidade dinâmica nominal.

1.2.7 Classificação de curto-circuito tempos de quebra de circuito 50 ~ 100 vezes.

1.2.8 Times de quebra de corrente classificados 20000 ~ 30000 vezes.

1.2.9 Tensão nominal do mecanismo de abertura e fechamento e circuito auxiliar: CA, CC 220V ou outro.

ARMADO AR ISULADOR ISULADOR INOS 11KV Todos os equipamentos de subestação e tratamento de isolamento do gabinete atendem aos requisitos de todas as condições de trabalho.

1.1.12 A distância de fluência de isolamento externo de cada componente e seu isolamento de suporte no gabinete do interruptor de alta tensão atendem aos requisitos do estado e do antigo ministério da energia elétrica. Os dispositivos anti-condensação podem ser equipados conforme necessário.

1.1.13 A estrutura do gabinete do comutador de alta tensão garante a segurança da equipe e facilita a operação, manutenção, inspeção, monitoramento, revisão e teste.

1.1.14 A conexão de cada componente e seu condutor no gabinete do interruptor de alta tensão não excederá a temperatura operacional especificada nos padrões relevantes durante o período de alta temperatura no verão.

1.1.15 Requisitos para componentes:

1) Componentes com a mesma classificação e estrutura no mesmo tipo de produto podem ser intercambiáveis.

2) Cada componente instalado no gabinete do interruptor de alta tensão atende aos seus respectivos padrões técnicos.

1.2.16 Nível de proteção e falhas internas:

1) Quando o ar é usado apenas como o meio isolante, a fase a fase e a folga do solo de cada condutor de fase no gabinete atende aos padrões nacionais relevantes.

2) Para impedir que as pessoas se aproximem das partes vivas de alta tensão do painel de alta tensão e tocem nas partes móveis, o nível de proteção é: IP4X, que pode impedir objetos como fios metálicos com um diâmetro de ≥1,0 ​​mm ou tiras estreitas com uma espessura de ≥1,0 ​​mm de entrada.

3) Para falhas internas, os seguintes requisitos são atendidos:

O painel de alta tensão encerrado em metal pode impedir lesões por arco a trabalhadores causados ​​por seus próprios defeitos, anormalidades ou intoperação. São tomadas medidas para impedir falhas internas causadas pelo ser humano e os dispositivos de travamento são instalados para evitar a malha. Os canais de alívio de pressão são configurados para levar em consideração a sobrepressão interna e a liberação de pressão causada pela falha dos componentes internos.

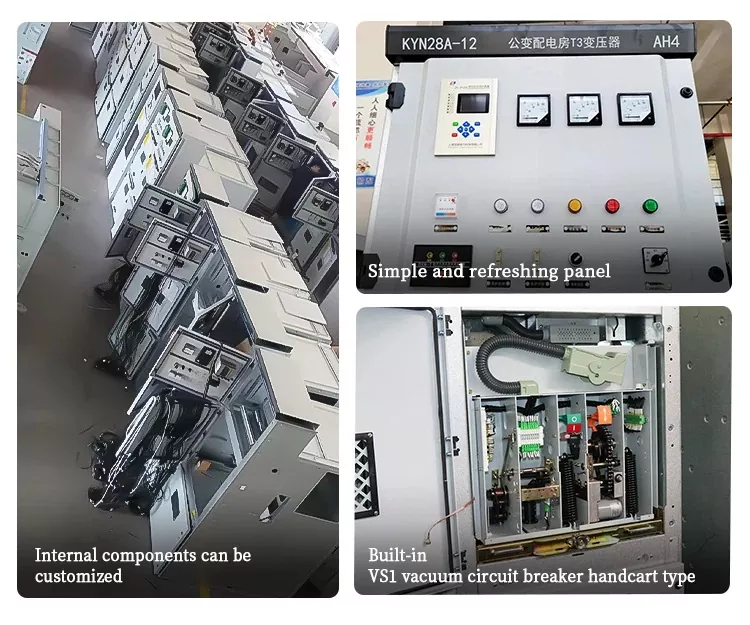

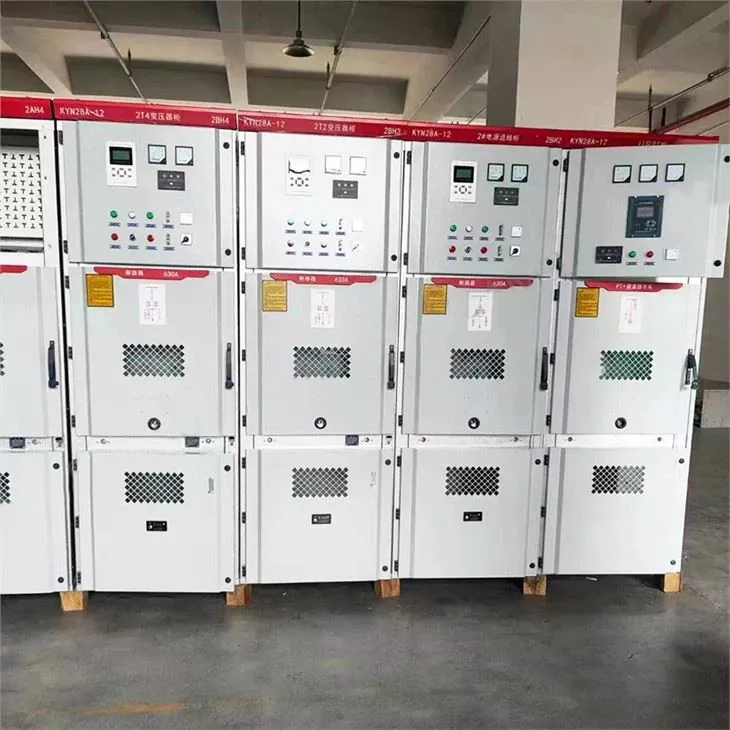

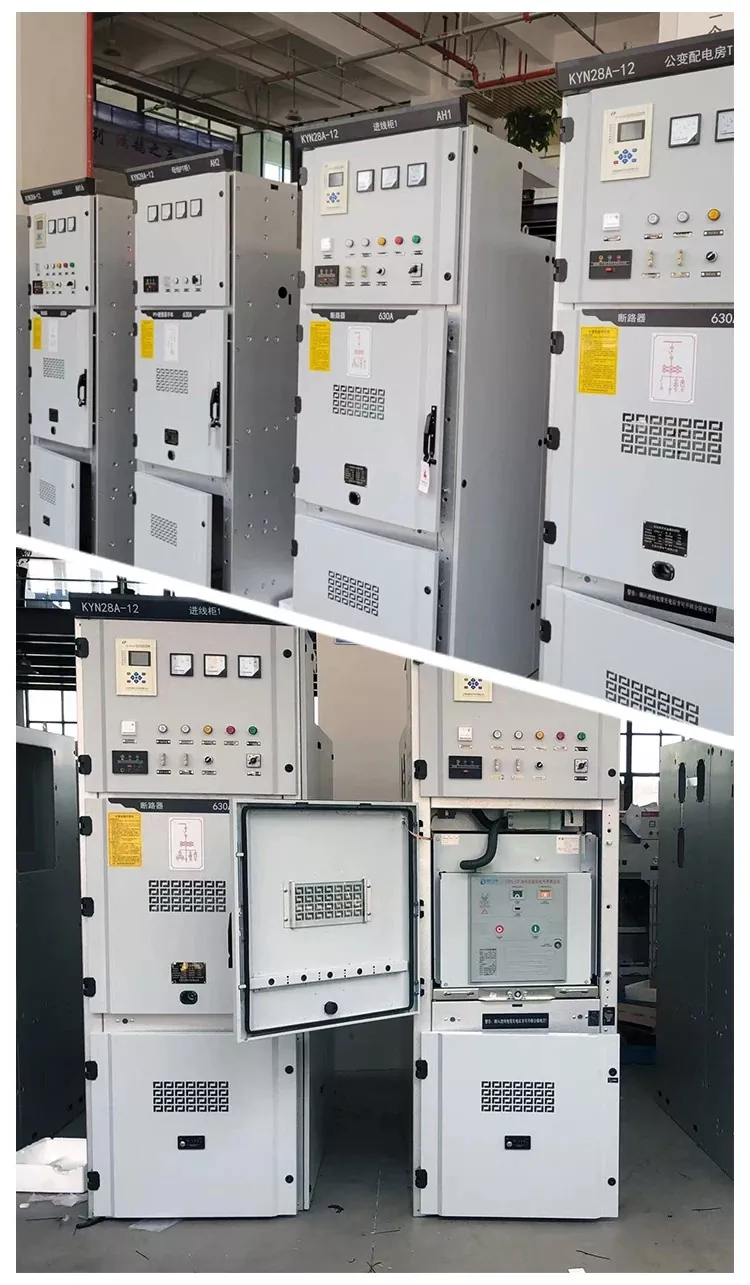

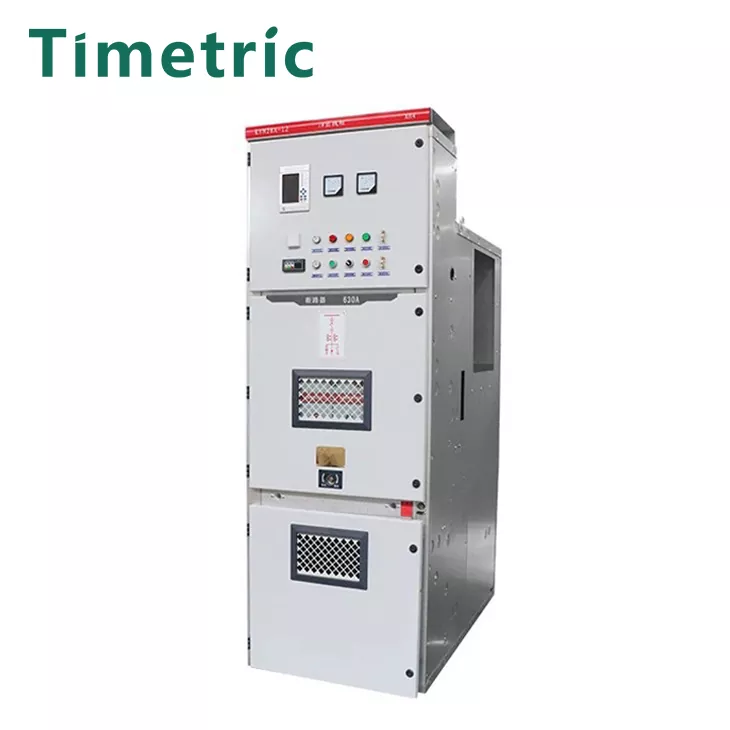

Tiro real do produto

Perguntas frequentes

Sua empresa pode personalizar produtos de acordo com meus requisitos?

Sim, podemos personalizar produtos de acordo com os requisitos do cliente. De um modo geral, os clientes precisam apenas fornecer: layout de circuito, tensão, corrente etc.

Qual é o seu tempo de entrega mais rápido?

Normalmente, aceitamos consultas de clientes. Depois que o gabinete do switch parâmetros técnicos estiver conectado, leva de 1 a 2 dias para emitir uma lista de preços e se comunicar com os clientes sobre o tempo de produção e entrega com base na situação real.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
