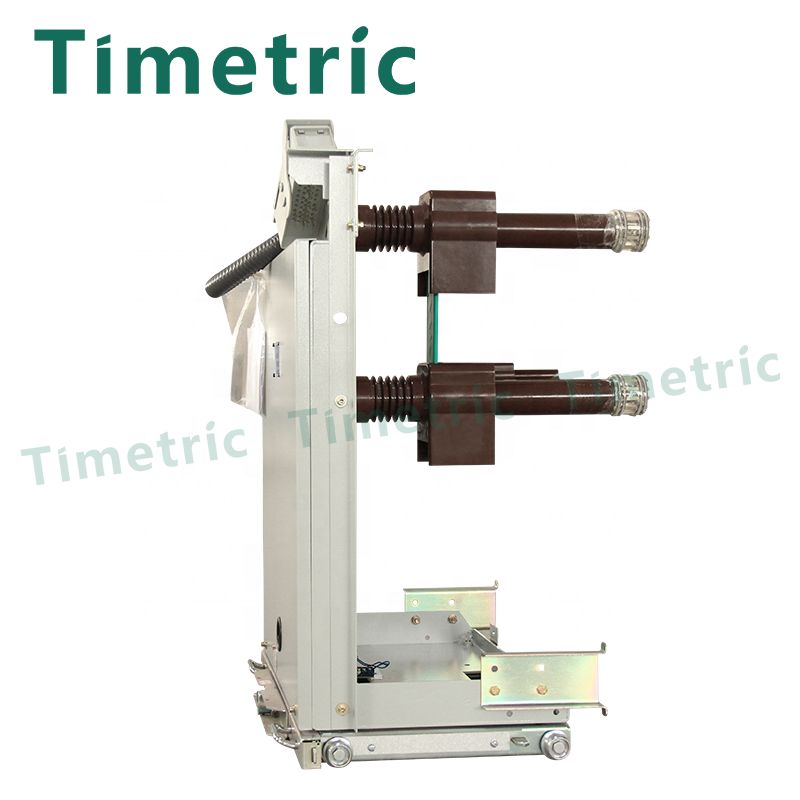

Interruptores do disjuntor Timetric Estrutura e princípio de funcionamento do disjuntor

Como fabricação profissional, gostaríamos de fornecer a você Chaves Disjuntoras Timetric de alta qualidade. Existem muitos fabricantes de disjuntores a vácuo e seus modelos são complicados. De acordo com as condições de utilização, existem dois tipos: interior (ZNx -- **) e exterior (ZWx -- **). É composto principalmente de parte da estrutura, parte da câmara de extinção de arco (bolha de vácuo) e parte do mecanismo operacional.

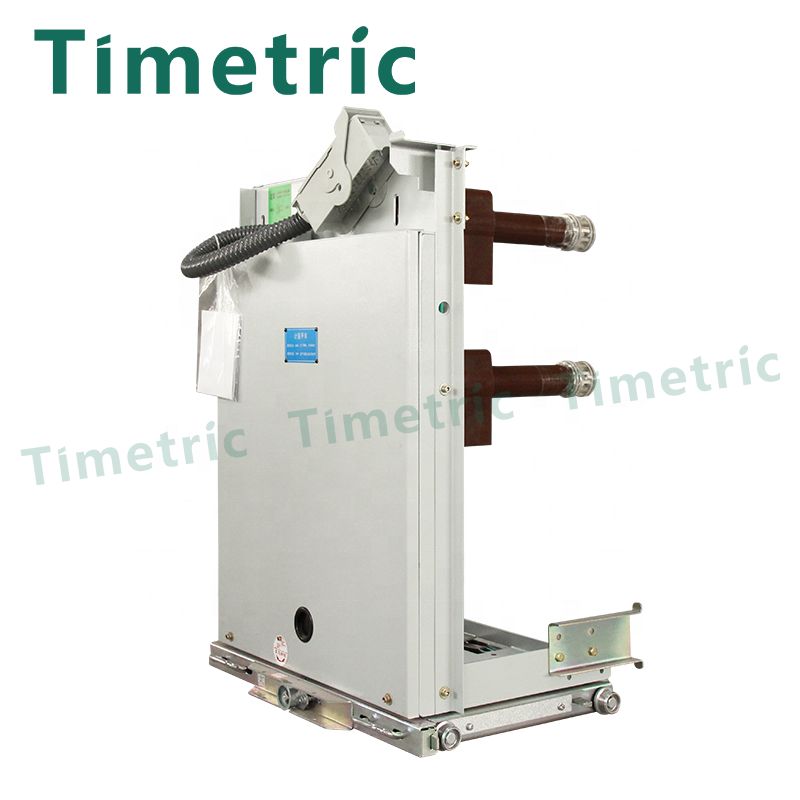

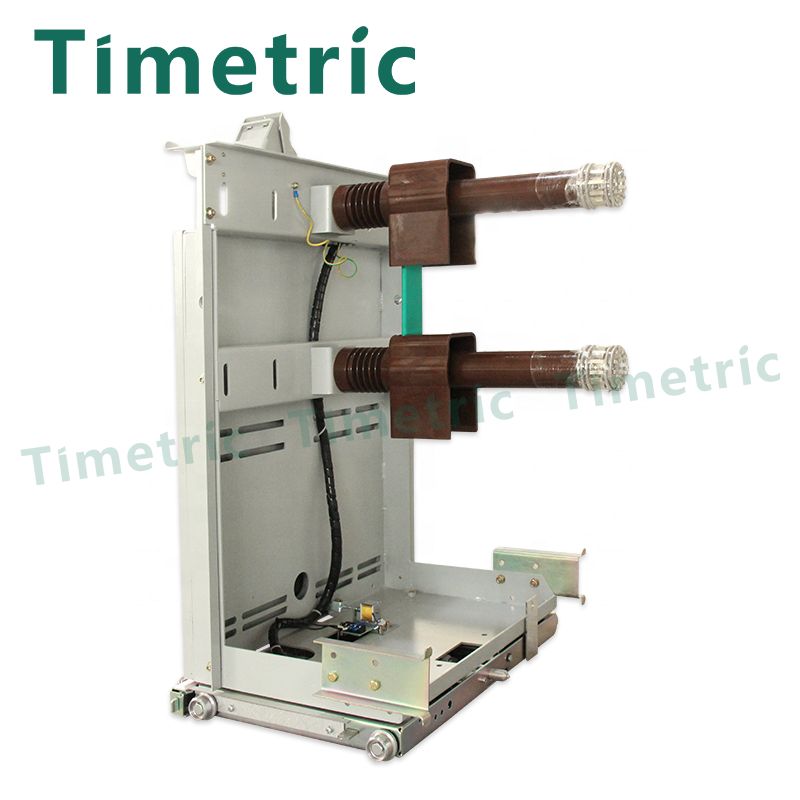

A parte do corpo do disjuntor consiste em um circuito condutor, um sistema isolante, vedações e um invólucro. A estrutura geral é do tipo caixa comum trifásica. O circuito condutor é composto por uma haste condutora da linha de entrada e saída, um suporte isolante da linha de entrada e saída, um clipe condutor, uma conexão suave e uma câmara de extinção de arco a vácuo.

O mecanismo é de armazenamento de energia elétrica, comutação e fechamento elétrico, e tem função manual. Toda a estrutura é composta por mola de fechamento, sistema de armazenamento de energia, dispositivo de liberação de sobrecorrente, bobina de fechamento, sistema de fechamento manual, interruptor auxiliar, indicador de armazenamento de energia e outros componentes.

Princípio de trabalho

O disjuntor a vácuo usa plasma para difundir rapidamente e extinguir o arco quando a corrente flui através do ponto zero em alto vácuo para completar o objetivo de cortar a corrente.

Princípio de ação

Processo de armazenamento de energia: Quando o motor de armazenamento de energia 14 é ligado, o motor aciona a roda excêntrica para girar e o rolo 10 próximo à roda excêntrica aciona o braço oscilante 9 e a placa de conexão 7 e empurra a pata de catraca de armazenamento de energia 6 para balançar, de modo que a catraca 11 gire. Quando o pino da catraca 11 repousa contra a placa da luva do eixo de armazenamento de energia 32, os dois se movem juntos. Alongue a mola de fechamento 21 pendurada na luva 32 do eixo de armazenamento de energia. A luva do eixo de armazenamento de energia 32 é fixada pelo pino de posicionamento 13 para manter o estado de armazenamento de energia. Enquanto isso, o braço da manivela na luva do eixo de armazenamento de energia 32 aciona o interruptor de curso 5 para cortar a fonte de alimentação do motor de armazenamento de energia 14, e a lingueta de armazenamento de energia é levantada para desconectar de forma confiável da catraca.

Processo de operação de fechamento: Quando o mecanismo recebe o sinal de fechamento (o interruptor é desconectado e a energia armazenada), o núcleo de ferro do eletroímã de fechamento 15 é sugado para baixo e a parte de posicionamento 13 é puxada para girar no sentido anti-horário para liberar a manutenção do armazenamento de energia. A mola de fechamento 21 aciona a luva do eixo de armazenamento de energia 32 para girar no sentido anti-horário e seu CAM pressiona a luva do eixo de transmissão 30 para acionar a placa de conexão 29 e o balancim 27 para mover. Faça com que o balancim 27 encurve o semi-eixo 25, de modo que o mecanismo fique no estado de fechamento. Neste momento, o dispositivo de intertravamento 28 trava a parte de posicionamento, de modo que o touro de posicionamento não possa girar no sentido anti-horário, de modo a atingir o objetivo do pino de articulação do mecanismo e garantir que o mecanismo não possa ser fechado na posição de fechamento.

Processo de operação de abertura: depois que o disjuntor é fechado, o eletroímã de abertura recebe o sinal, o núcleo de ferro é puxado, a haste superior no disparo de abertura 19 se move para cima, de modo que o eixo de disparo 16 gire, acionando a haste superior 18 se move para cima , empurrando a placa de dobragem 26 e acionando o semi-eixo 25 para girar no sentido anti-horário.

O semi-eixo 25 e o balancim 27 são desafivelados e o disjuntor completa a operação de abertura sob a ação da mola de abertura.

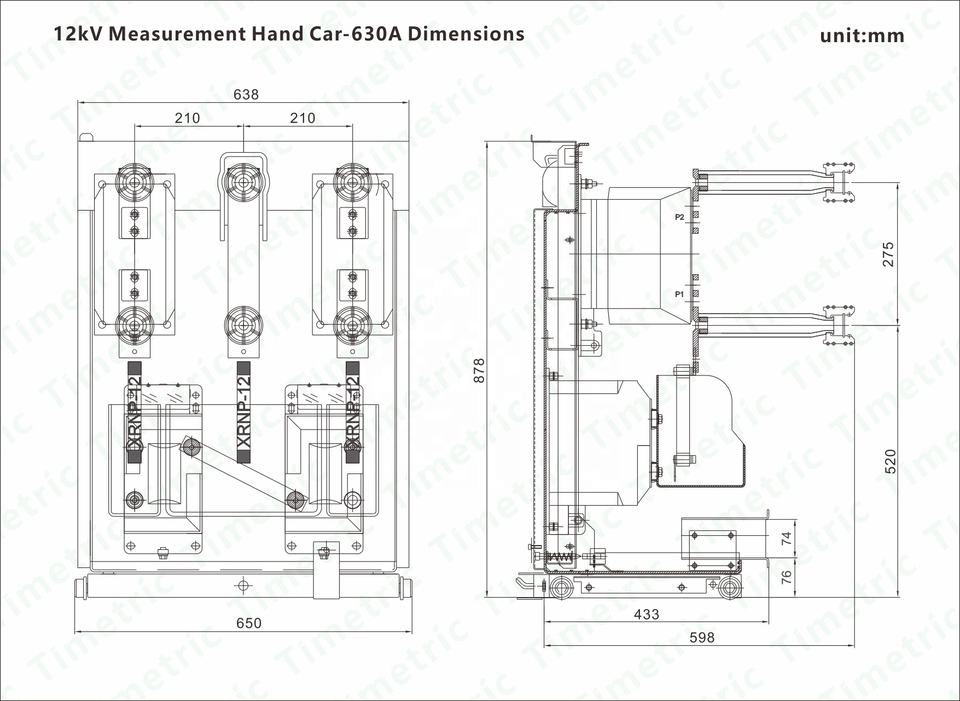

Parâmetro dos Interruptores do Disjuntor Timemétrico (Especificação)

Interruptores Disjuntores Timetric Use ambiente

a) A temperatura do ar ambiente não deve exceder 40oC, o limite inferior; -25oC,
b) A altitude não é superior a 2000M
c) umidade; O valor médio diário da humidade relativa é inferior a 95% e o valor médio mensal é inferior a 90%. A pressão de vapor média diária não é superior a 2,2 KPA, média mensal não superior a 1,8 KPA
d) O ar circundante não deve ser significativamente poluído por gases corrosivos ou inflamáveis ​​e vapor de água
e) Nenhum exercício extenuante regular
f) Quando o contator estiver funcionando, o Ângulo de mergulho entre o plano de instalação e a horizontal não deve ser maior que 5o
g) Além dos requisitos das condições acima, o usuário e o fabricante devem concordar.
