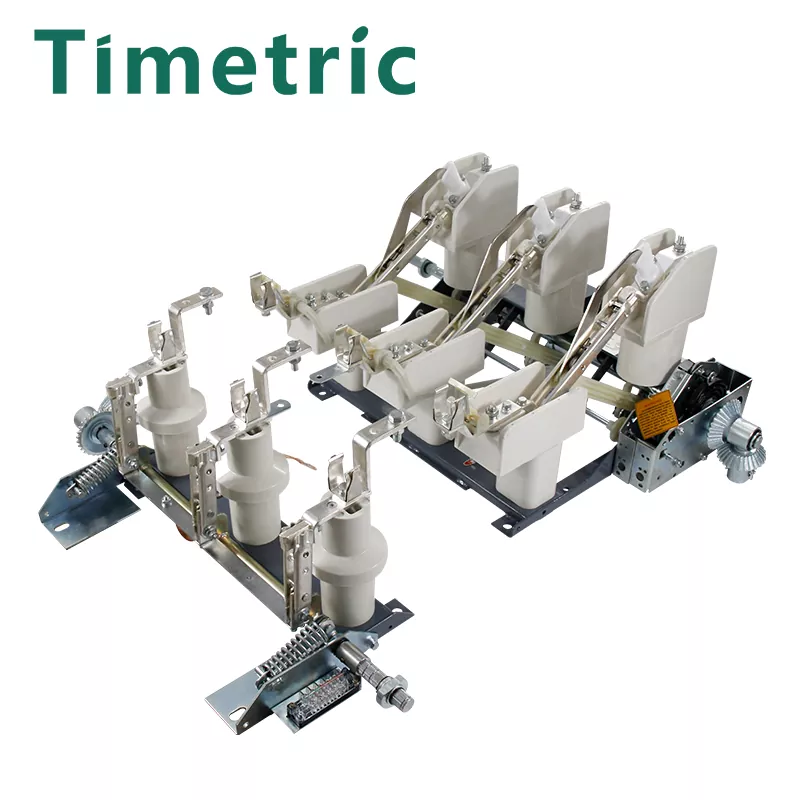

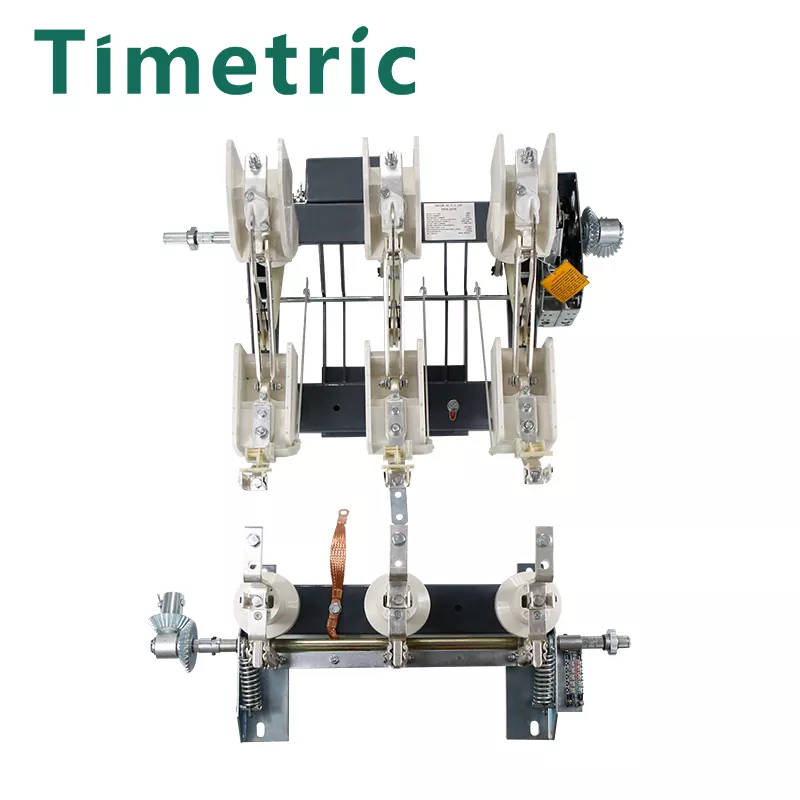

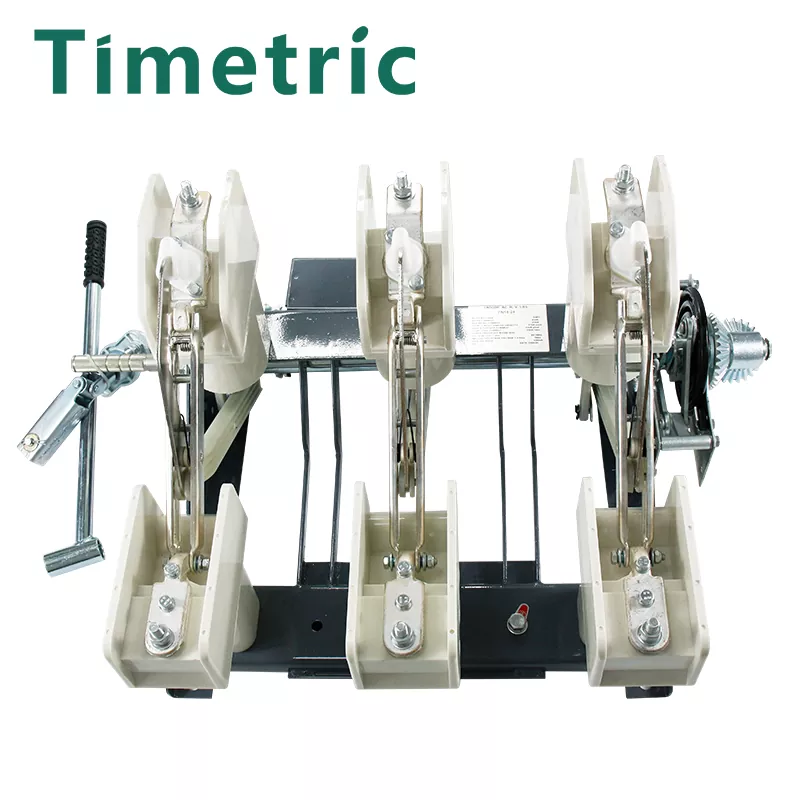

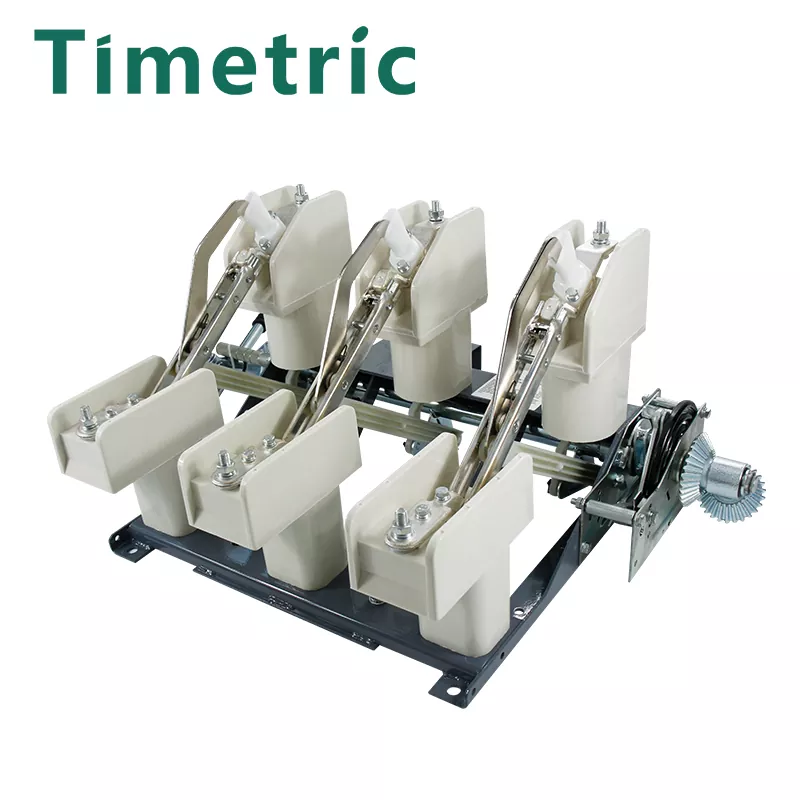

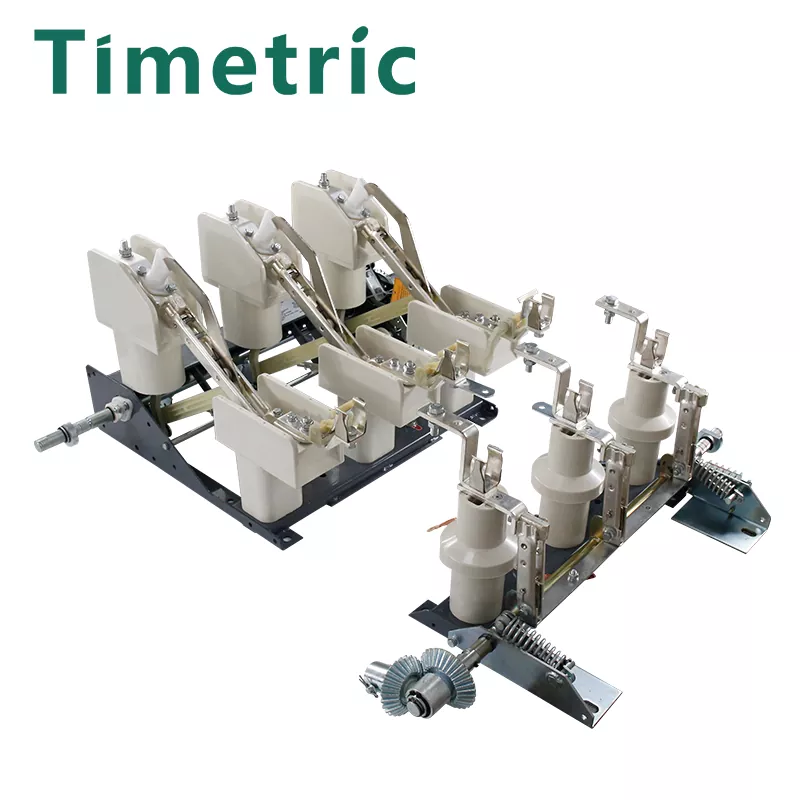

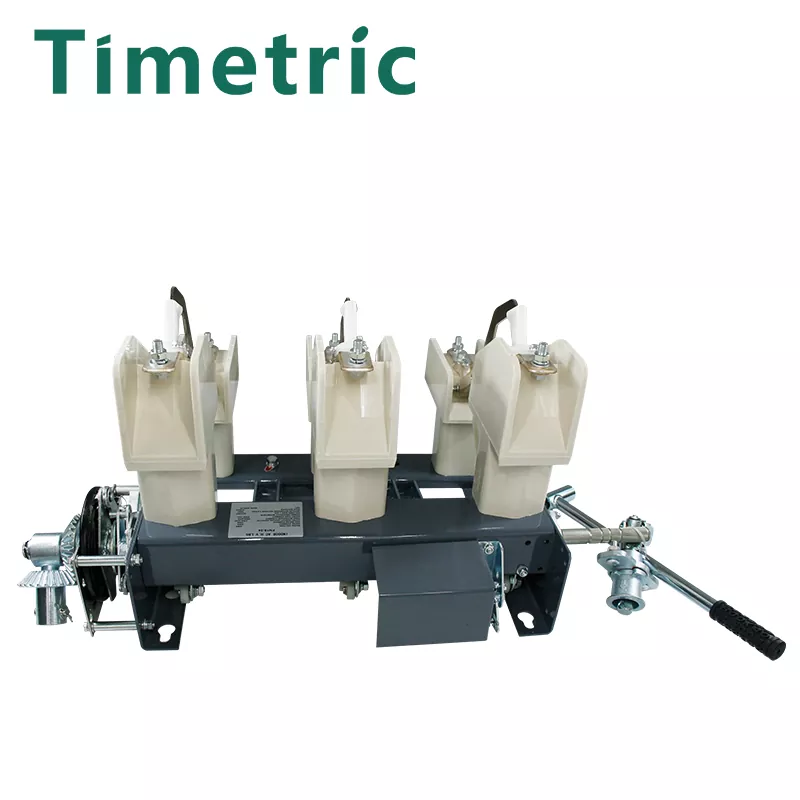

FN18 interruptor interno de interruptor soprado a gás

O interruptor interno de carga interno de interruptor FN18, fabricado pela Timétrica Electric, é um painel tríplice de alta tensão, com uma tensão nominal de 24 kV e uma frequência nominal de 50 Hz. É usado para desconectar e conectar correntes de carga, fechar correntes de circuito para aparelhos elétricos, transformadores descarregados e correntes de carregamento de cabos e para fechar as correntes de curto-circuito. Equipado com um interruptor de aterramento, ele pode suportar correntes de curto-circuito e é usado principalmente em estações de distribuição urbana e equipamentos de energia industrial em redes de anel trifásicas ou fonte de alimentação terminal, fornecendo proteção de curto-circuito para caixas de controle. Está equipado com mecanismos de operação manual e elétrica para facilitar os requisitos de controle remoto de três vias dos sistemas de energia.

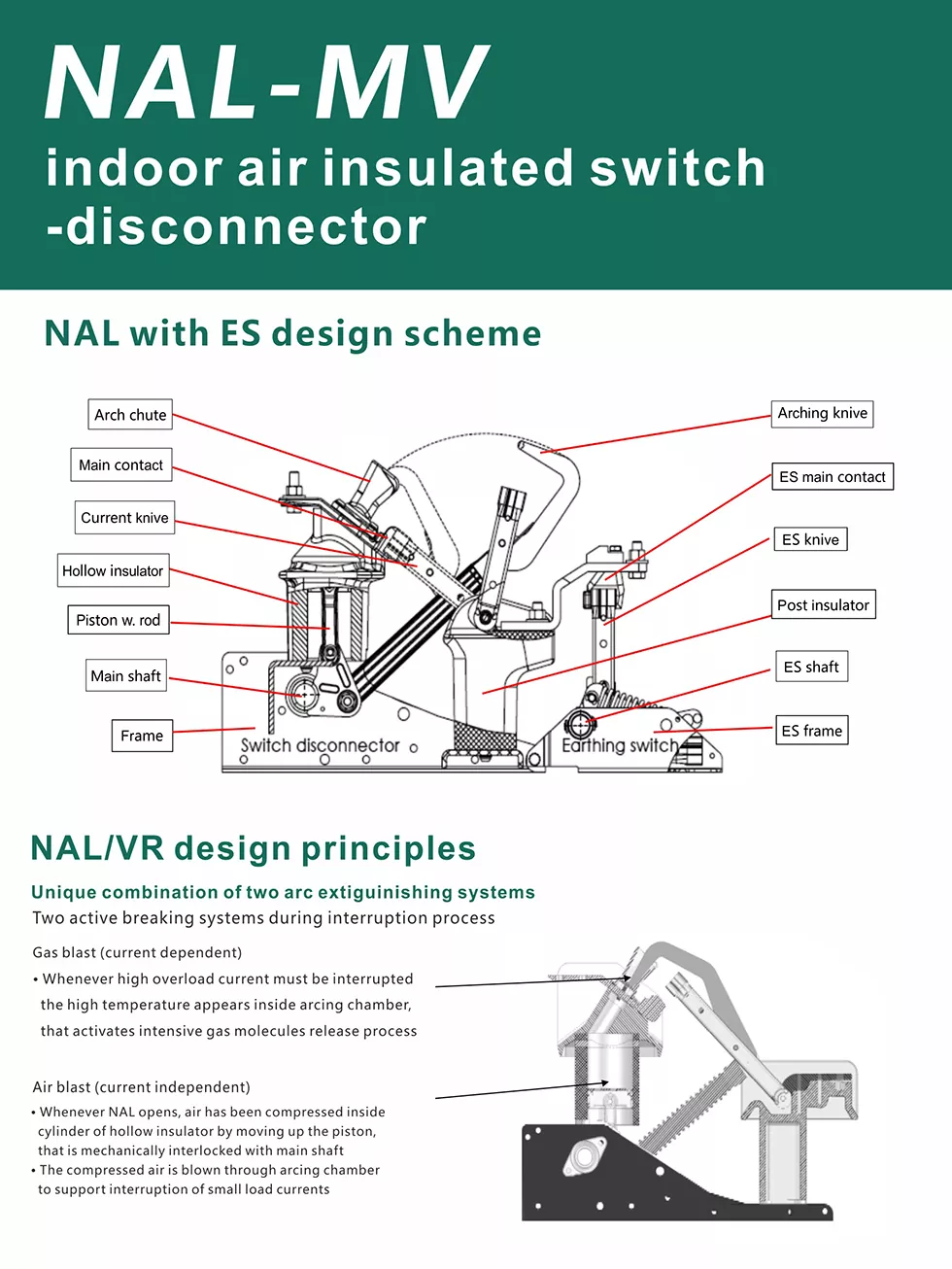

1. Explosão de gás (relacionada à corrente)

· Sempre que a sobrecorrente excessiva ocorre, as altas temperaturas são geradas dentro da câmara do arco, causando uma liberação violenta de moléculas de gás.

2.

· Cada vez que o NAL é ativado, o movimento ascendente do pistão comprime o ar dentro do cilindro do isolador oco. Este processo de compactação é mecanicamente acoplado ao eixo.

· O ar comprimido é soprado através da câmara de descarga, ajudando a interromper as correntes de baixa carga.

Ambiente de trabalho:

1. Interruptores de linha e disjuntores em grades de energia de média tensão

Interromper cargas, executar operações segmentadas e isolar o equipamento a jusante.

2. Aplicações industriais e comerciais

3. FN18 Interruptor interno de interruptor FN18 e proteção de transformadores de distribuição quando usados ​​em conjunto com fusíveis (IEC 62271-105)

4. Nal interruptores com os seguintes recursos:

1000 operações mecânicas sem carga

Até 100 operações elétricas na corrente de classificação total

5. Condições de serviço - ambientes internos, temperatura do ar ambiente entre -40 ° C e 55 ° C

O NAL/F padrão é adequado para condições operacionais normais (categoria de projeto 0)

O NAL-H/NALF-HIS é adequado para ambientes operacionais severos (compatível com a categoria 2 de design na IEC 62271-304: 2008-05)

Vantagens Offn18 Switch de carga interno de interruptor soprado a gás

Principais vantagens Offn18 interruptor interno de interruptor Offn18:

1. Componentes configuráveis ​​principais

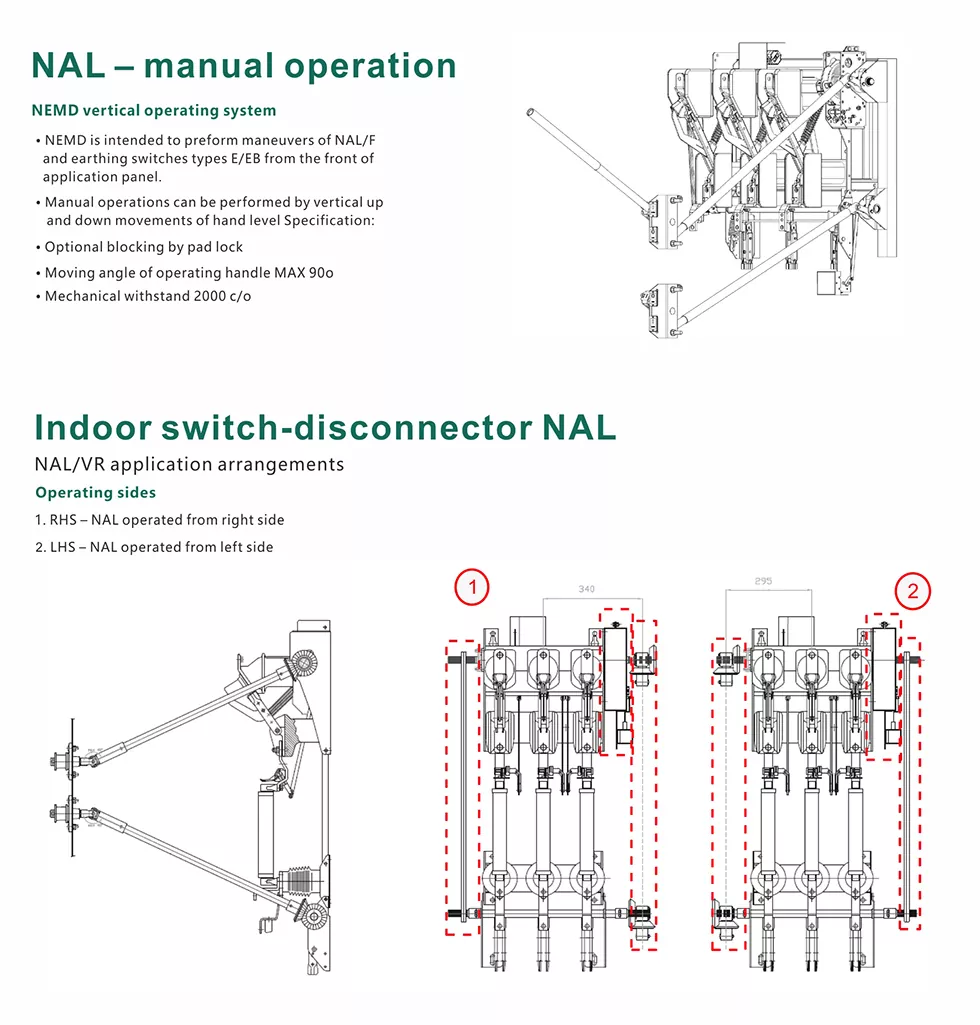

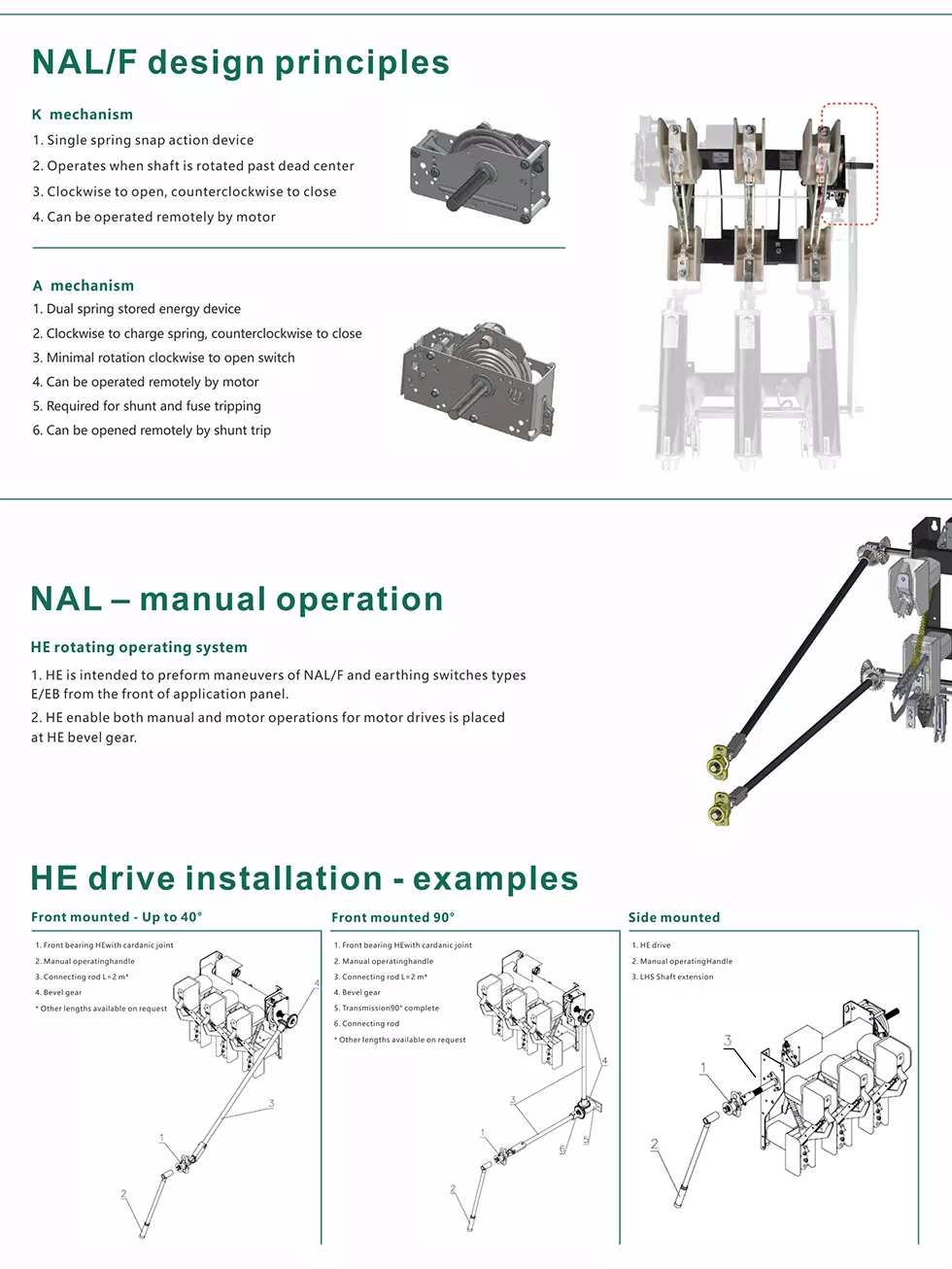

· Mecanismo de mola único ou duplo

· Contatos auxiliares para interruptores de ativação e desativação

· Acionamento de motor (montado no eixo e montado na frente)

· Bobinas de bloqueio e tropeço

· Suportes de fusíveis com ou sem sistema de disparo de fusível (montagem superior/inferior)

· Interruptor de aterramento (montagem superior/inferior)

· Intertravamento mecânico

· Indicador de fusível soprado

2. FN18 Combinações de comutador de carga interna de interruptor Ofn18 são comumente usadas como interruptores de linha e transformador e oferecem uma alternativa econômica aos disjuntores.

Devido ao seu excelente desempenho de quebra e sistema automático de disparo de fusíveis (IEC 62271-105), os fusíveis são capazes de interromper uma gama completa de correntes de sobrecarga e curto-circuito.

Devido ao tempo de resposta extremamente rápido dos fusíveis limitadores de corrente, eles podem reduzir significativamente a corrente esperada.

Perguntas frequentes

Sua empresa pode personalizar produtos de acordo com meus requisitos?

Sim, podemos personalizar produtos de acordo com os requisitos do cliente. De um modo geral, os clientes precisam apenas fornecer: Desconecte o modelo, tensão, corrente, ambiente de uso etc.

Qual é o seu tempo de entrega mais rápido?

Normalmente, aceitaremos a consulta do cliente, comunicaremos e confirmaremos os parâmetros específicos do desconexão. O tempo de produção real é determinado de acordo com a quantidade de compra.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
