Disjuntor a Vácuo de Alta Tensão

Disjuntor a vácuo de alta tensão Timetric

Padrão de tecnologia do disjuntor a vácuo de alta tensão O disjuntor a vácuo foi desenvolvido vigorosamente nos últimos dez anos em nosso país. Os produtos foram desenvolvidos a partir de diversas variedades de ZN1 ~ ZN5 no passado para mais de dezenas de modelos e variedades. A corrente nominal atinge 5000A, a corrente on-off atinge 50kA e a tensão foi desenvolvida para o nível de 35kV.

Antes da década de 1980, o disjuntor a vácuo estava em estágio inicial de desenvolvimento e a tecnologia estava em constante exploração, portanto, os padrões técnicos não podiam ser formulados. Não foi até 1985 que os padrões de produtos relevantes foram formulados.

Disjuntor a vácuo de alta tensão Timetric Descrição geralï¼

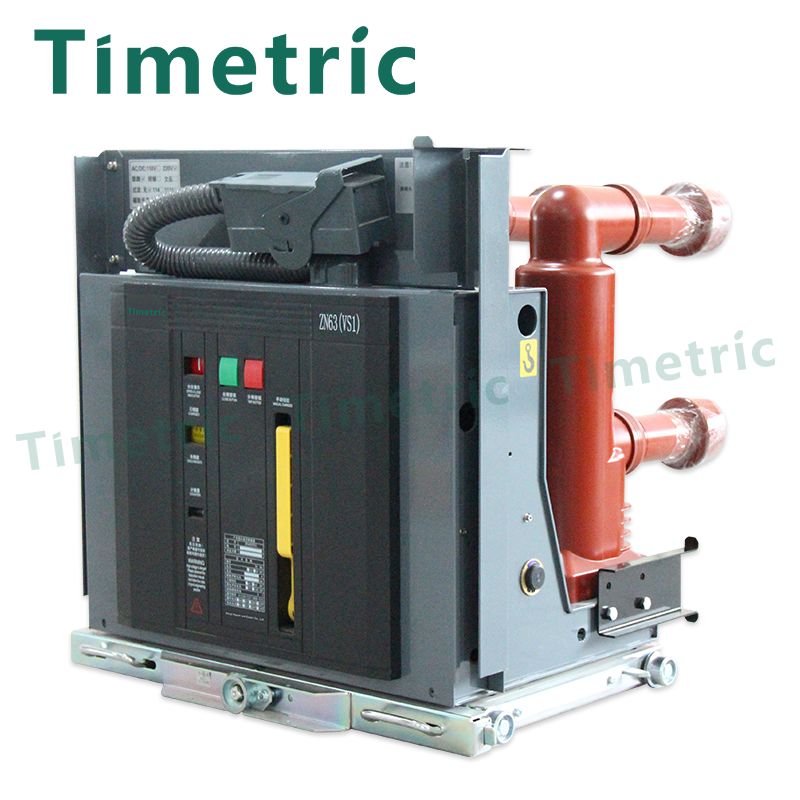

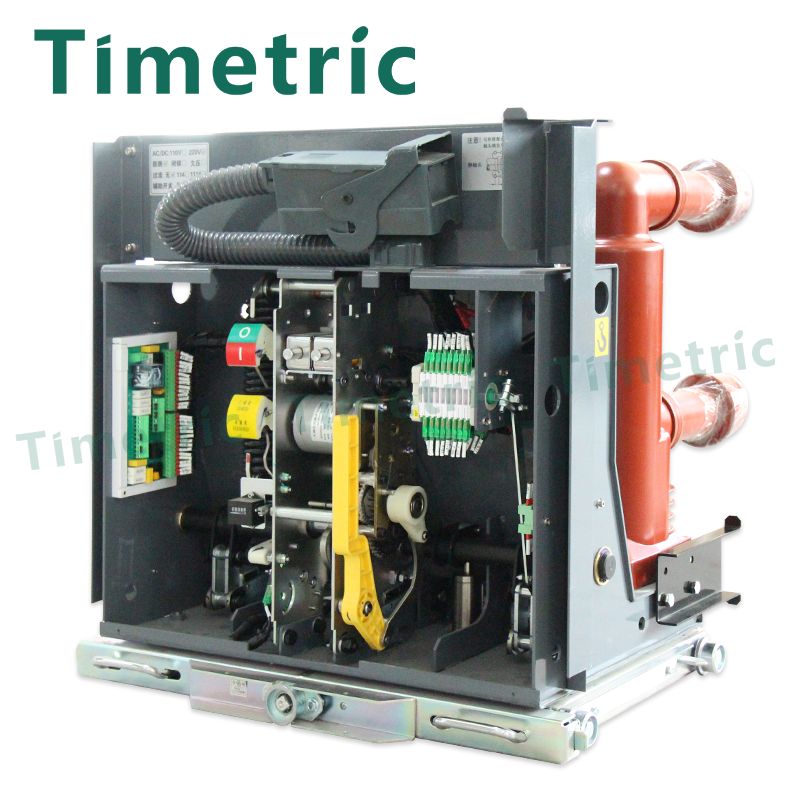

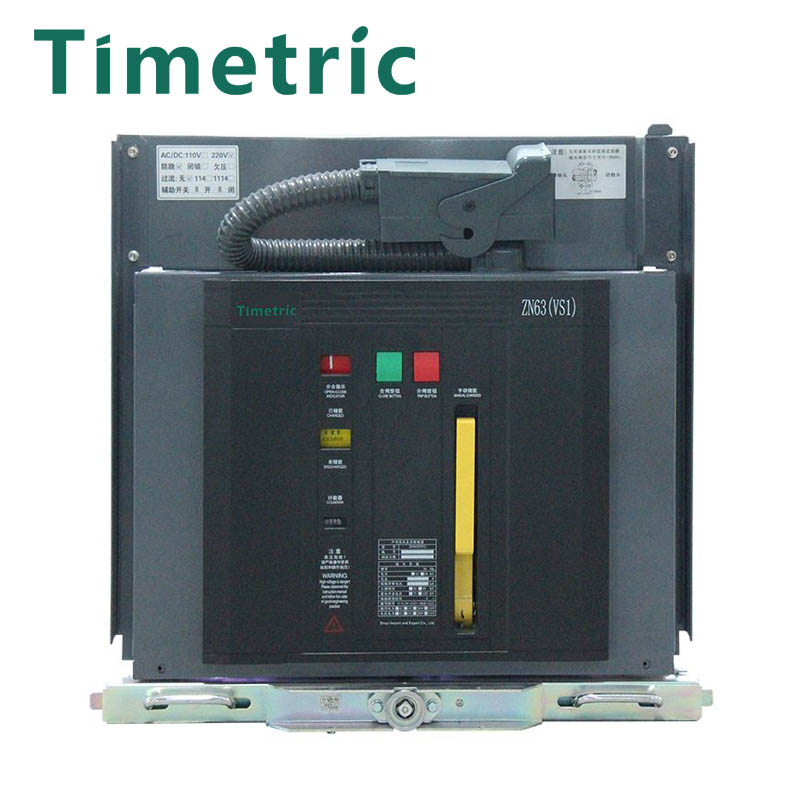

ZN63A(VS1)-12 é um disjuntor a vácuo interno de alta tensão que funciona como unidade de proteção e controle de equipamentos de rede elétrica e equipamentos elétricos industriais em sistema de energia de tensão nominal de 7,2KV a 12KV. Ele atende aos requisitos de GB/T1984-2014 (disjuntor AC HV) e JB355-1996 (disjuntor a vácuo AC HV interno de 3,6KV-40,5KV). Pode ser usado em painéis de distribuição KYN28(GZS1), XGN e GG-1A.

Recurso e aplicação do disjuntor a vácuo de alta tensão Timetric

Disjuntor a vácuo de alta tensão Timetric

(1) A distância de abertura do contato é pequena. A distância de abertura do contato do disjuntor a vácuo de 10KV é de apenas cerca de 10 mm. A potência de operação do mecanismo operacional é pequena, o deslocamento da peça mecânica é pequeno e a vida mecânica é longa.

(2)O tempo de queima do arco é curto e não tem nada a ver com o tamanho da corrente de comutação, geralmente apenas meio ciclo.

(3)O meio de folga do contato após a extinção do arco tem uma velocidade de recuperação rápida e o desempenho de falha da área de quebra próxima é melhor.

(4) Como o contato no desgaste da corrente de interrupção é pequeno, a vida elétrica do contato é longa, a capacidade total de interrupção é de 30 a 50 vezes, a corrente nominal de interrupção é de até 5.000 vezes, pequeno ruído adequado para operação frequente.

(5)Tamanho pequeno e peso leve.

(6)Adequado para quebrar a corrente de carga de capacitância.
