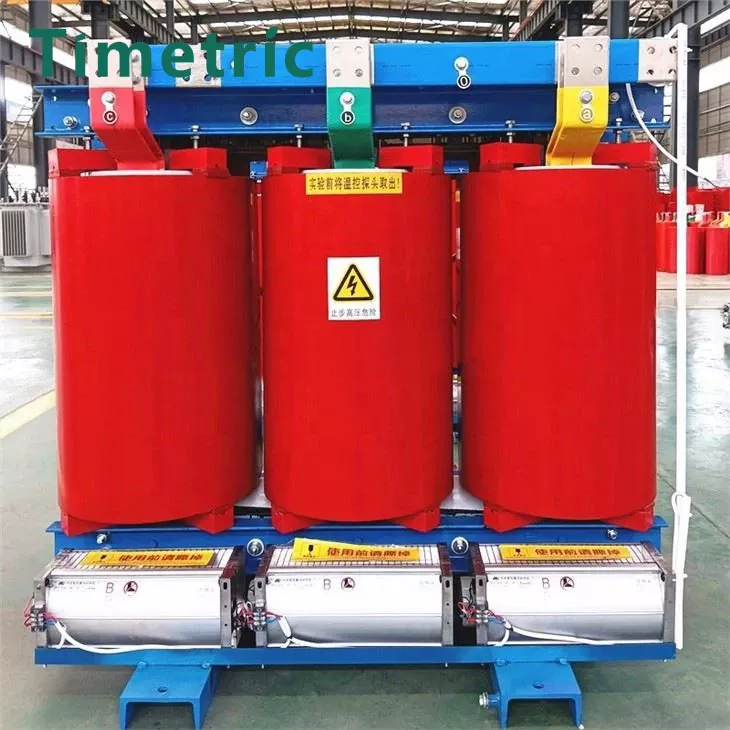

Transformador do tipo seco de liga amorfa de 10kV interno de 10kV

O transformador interno de liga amorfo de 10kV de 10kV produzido pela Timétrica Electric é amplamente utilizado em iluminação local, arranha-céus, aeroportos, docas, máquinas e equipamentos CNC e outros locais. Simplificando, os transformadores do tipo seco se referem a transformadores cujos núcleos e enrolamentos não estão imersos no óleo isolante.

Os métodos de resfriamento são divididos em resfriamento natural de ar (AN) e resfriamento de ar forçado (AF). Quando o transformador é naturalmente resfriado, ele pode operar continuamente por um longo tempo na capacidade nominal. Quando o resfriamento de ar forçado, a capacidade de saída do transformador pode ser aumentada em 50%. É adequado para operação de sobrecarga intermitente ou operação de sobrecarga de emergência; Como a perda de carga e o aumento da tensão de impedância durante a sobrecarga são grandes, está em um estado de operação não econômico, portanto, não deve estar em operação de sobrecarga contínua de longo prazo.

Desempenho estrutural:

⑴ Isolamento sólido enrolamento encapsulado

⑵ enrolamento não encapsulado

Enrolamento: Dos dois enrolamentos, aquele com tensão mais alta é o enrolamento de alta tensão, e aquele com menor tensão é o enrolamento de baixa tensão.

A partir da posição relativa dos enrolamentos de alta e baixa tensão, a alta tensão pode ser dividida em tipo concêntrico e tipo de sobreposição.

O enrolamento concêntrico é simples e fácil de fabricar, e essa estrutura é adotada.

O tipo de sobreposição é usado principalmente para transformadores especiais.

Forma de enrolamento

⑴ enrolamento;

⑵ Resina epóxi mais preenchimento e derramamento de areia de quartzo;

⑶ Resina epóxi reforçada com fibra de vidro (isto é, estrutura de isolamento fina);

⑷ A fibra de vidro de fita múltipla impregnou a resina epóxi enrolada (geralmente 3 é usada, porque pode impedir efetivamente a resina de derramamento de rachadura e melhorar a confiabilidade do equipamento).

Enrolamento de alta tensão

Geralmente adota a estrutura segmentada cilíndrica ou de várias camadas de camada.

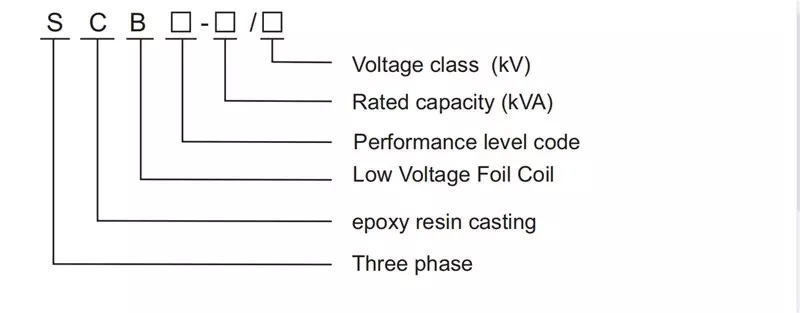

Descrição do modelo

Principais parâmetros técnicos

Ambiente de trabalho:

Transformador de liga amorfo de 10kv de 10kV, ambiente de uso produzido: ambiente de uso:

1.0 - 40 (℃), umidade relativa <70%;

2. Altitude: não mais que 2500 metros;

3. Evite a exposição à chuva, umidade, alta temperatura, calor alto ou luz solar direta. As aberturas de dissipação de calor devem estar a pelo menos 40 cm de distância dos objetos circundantes;

4. Evite trabalhar em locais com líquidos corrosivos ou gases, poeira, fibras condutivas ou aparas de metal;

5. Evite trabalhar em locais com vibração ou interferência eletromagnética;

6. Evite armazenamento e transporte invertido a longo prazo e evite um forte impacto.

Recursos e vantagens dos transformadores

Características e benefícios do transformador de tipo seco de liga amorfo de 10kV de 10kv produzido:

Como os transformadores do tipo seco têm as vantagens de forte resistência ao curto-circuito, carga de trabalho de baixa manutenção, alta eficiência operacional, tamanho pequeno e baixo ruído, eles são frequentemente usados ​​em locais com requisitos de alto desempenho, como prevenção de incêndio e prevenção de explosões.

1. Seguro, à prova de fogo, sem poluição e pode ser operado diretamente no centro de carga;

2. Adotar tecnologia avançada doméstica, alta resistência mecânica, forte resistência ao curto-circuito, descarga parcial pequena, boa estabilidade térmica, alta confiabilidade e vida útil longa;

3. Baixa perda, baixo ruído, efeito óbvio de economia de energia e livre de manutenção;

4. Bom desempenho de dissipação de calor, forte capacidade de sobrecarga e pode aumentar a operação de capacidade quando resfriamento forçado ao ar;

5. Bom desempenho à prova de umidade, adequado para operação em alta umidade e outros ambientes severos;

6. Os transformadores do tipo seco podem ser equipados com um sistema completo de detecção e proteção de temperatura. O sistema inteligente de controle de temperatura do sinal pode detectar e exibir automaticamente a temperatura operacional de cada enrolamento trifásico, iniciar e interromper automaticamente o ventilador e ter alarme, disparar e outras configurações de função;

7. tamanho pequeno, peso leve, pegada pequena e baixo custo de instalação.

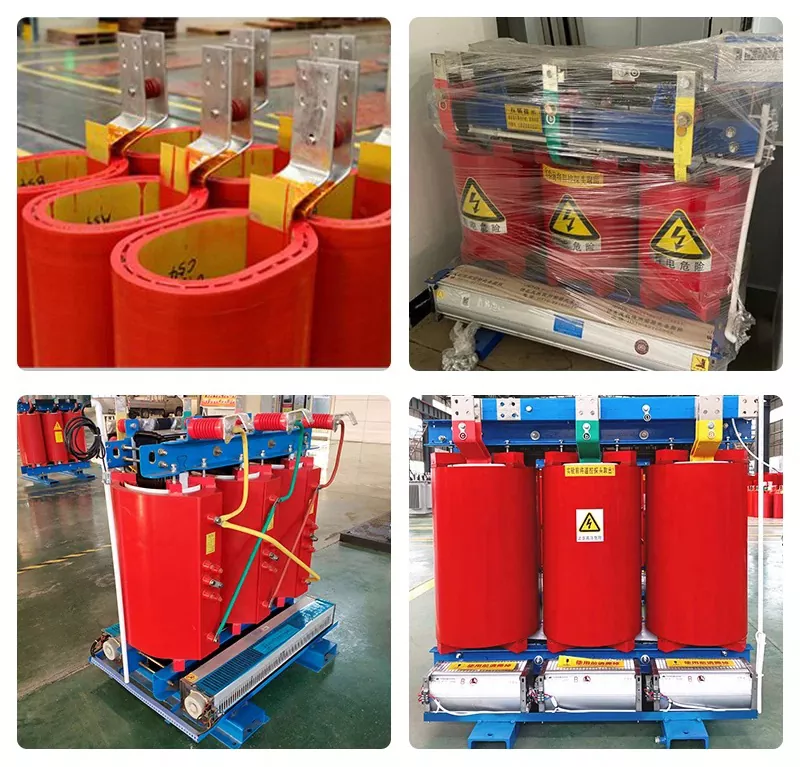

Tiro real do produto

Perguntas frequentes

Sua empresa pode fornecer o transformador de tipo seco de liga amorfo de 10kV personalizado de 10kV produzido?

Obviamente, forneça todos os requisitos do transformador imerso a óleo o máximo possível, como: tensão, capacidade, taxa de tensão, frequência, faixa de aplicação de produtos, método de refrigeração, etc.

Qual é o seu tempo de entrega mais rápido?

Em circunstâncias normais, aceitamos consultas de clientes, comunicamos e confirmamos os parâmetros específicos do transformador imensado por óleo, e o tempo de produção real é determinado de acordo com a quantidade de compra.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
