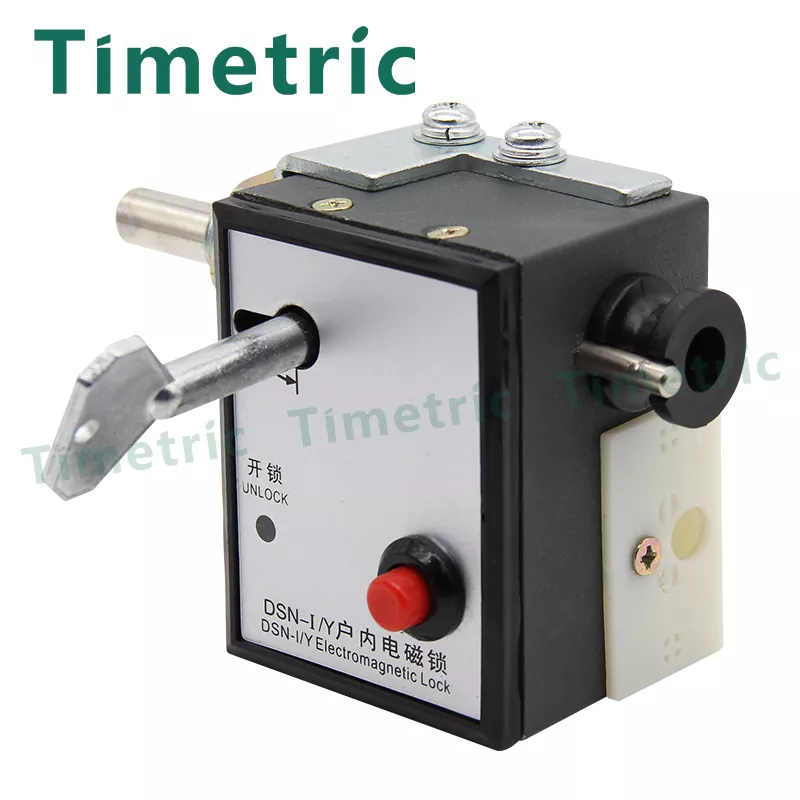

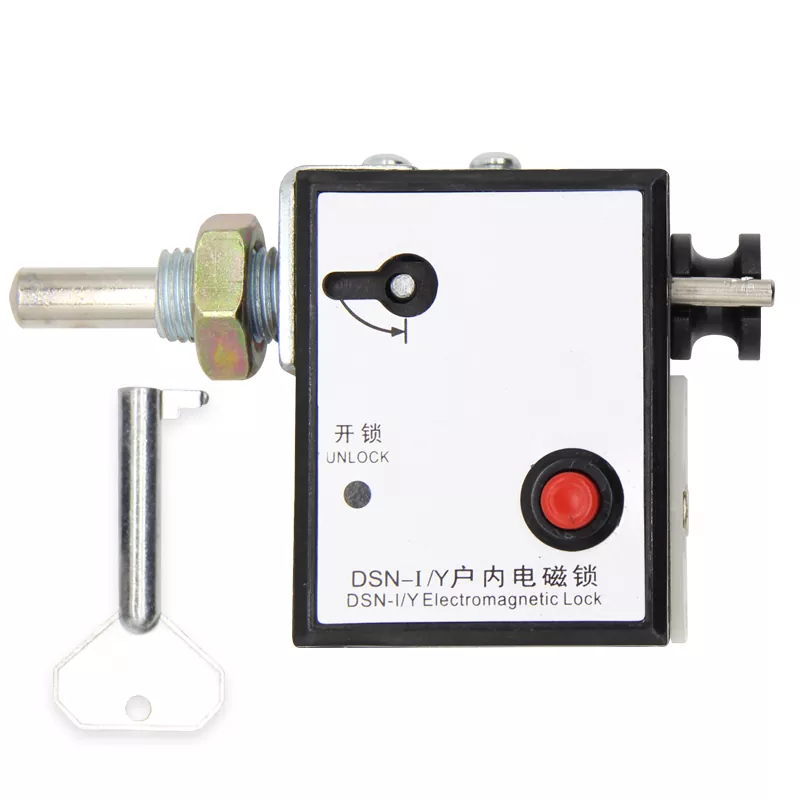

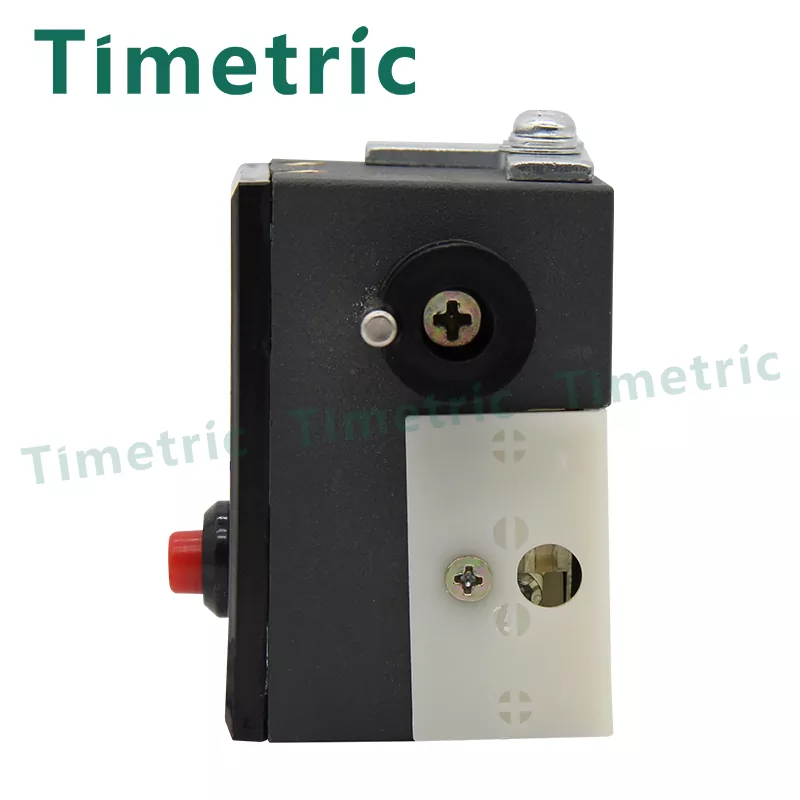

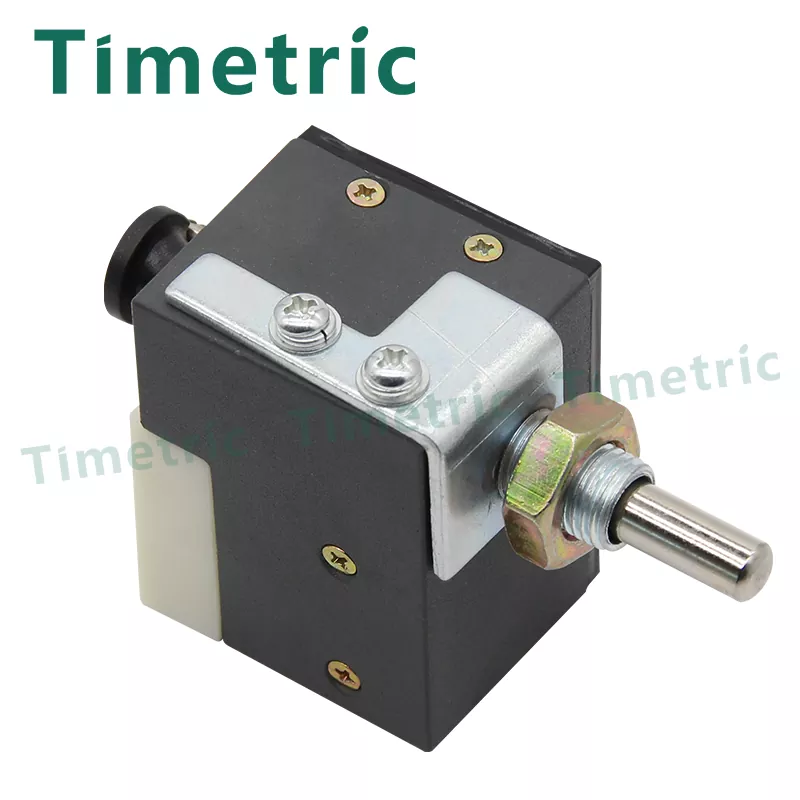

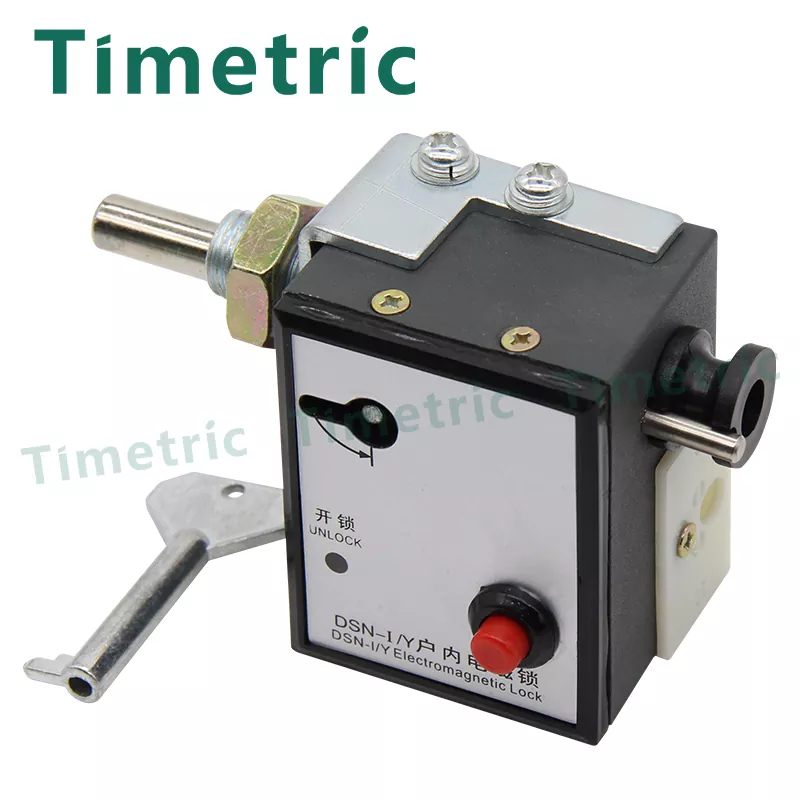

Fechadura eletromagnética interna 110V

Características da fechadura eletromagnética Timetric interna 110V A fechadura eletromagnética interna é um dispositivo de intertravamento para mecanismos de controle eletrônico para evitar operação incorreta de aparelhos de manobra de alta tensão. É principalmente adequado para portas dianteiras e traseiras de quadros de distribuição internos de alta tensão, interruptores de isolamento, disjuntores, fios de aterramento e outras peças que precisam ser travadas para obter intertravamento e evitar operação incorreta. É um dispositivo de bloqueio indispensável para departamentos de geração e fornecimento de energia.

Enviar consulta

Descrição do produto

Aparelhagem interna de média tensão - Fechadura eletromagnética interna

Um: etapas de instalação

1. Remova a porca M5, arruela de pressão e arruela plana do parafuso de montagem do painel em sequência;

2. Coloque primeiro o lado do parafuso do corpo da fechadura na abertura do lado de fora da porta do gabinete, depois gire o corpo da fechadura de modo que o parafuso de montagem no painel se encaixe no orifício de 60 mm aberto na porta do gabinete e faça a fechadura painel e painel da porta do armário plano;

3. Instale a arruela plana, a arruela de pressão e a porca M5 no parafuso M5 no painel de trava em sequência a partir do interior da porta do gabinete e, finalmente, aperte a porca M5.

Dois: instruções de uso

(1) Etapas normais de operação

a. Pressione o botão, a energia é ligada, a bobina do eletroímã é operada eletricamente, o núcleo de ferro móvel é separado do batente do parafuso da trava e a luz indicadora de desbloqueio acende, indicando que a trava pode ser destravada.

b. Gire a maçaneta na direção de destravamento (sentido horário quando aberto à esquerda, sentido anti-horário quando aberto à direita), quando for girado para a posição limite e continuar a exercer força, o parafuso de trava retornará automaticamente para a posição travada e a porta do gabinete pode ser aberto. Se não estiver na posição destravada, o parafuso de trava retornará automaticamente à posição travada, o que atende à função de reinicialização automática. Se o parafuso de travamento estiver na posição travada, a manopla deverá ser girada manualmente na direção de destravamento, ou seja, o parafuso de travamento retornará à posição travada, de forma a atender aos requisitos de travamento. estado.

Nota: As fechaduras A e B têm a mesma aparência e dimensões de instalação

(2) Método de operação: A. Botão de discagem B. Puxe a alça

(3) Etapas de desbloqueio manual:

a. Pressione o botão, a fonte de alimentação é cortada à força pelo circuito de travamento, a luz de destravamento está apagada e o núcleo de ferro em movimento está preso na trava do parafuso de trava, isso indicará que o destravamento não é permitido;

b. Quando a fechadura precisar ser destravada em circunstâncias especiais, pegue a chave de desbloqueio, insira-a no orifício de desbloqueio, gire a chave 90° de acordo com a etiqueta no painel para "-", ou seja, "posição de parada", e empurre o afastar o núcleo de ferro do batente da fechadura;

c. (Igual ao passo normal b) para atender à função "desbloqueio manual".

Observação: O processo de desbloqueio da chave de desbloqueio consiste em empurrar o núcleo de ferro em movimento para longe do batente do parafuso de trava para liberar o estado travado. Para desbloquear a fechadura, você deve usar o mostrador ou alça para mover o parafuso da fechadura para atingir o objetivo de destravar, de forma que a chave de desbloqueio não possa ser usada diretamente. desbloquear.

Parâmetros relacionados:

1. Tensão de trabalho CA/CC 220V, 110V
2. Contato auxiliar: corrente ≤3A
Corrente ≤ 6A (disjuntor bloqueado)
3. Ambiente operacional a. Temperatura: limite superior +40°C
Limite inferior -25℃-----10℃
4. Umidade: o valor médio diário não é superior a 95%
A média mensal não passa de 90%
Temperatura do ar ambiente: limite superior +40°C, limite inferior: -10°C em áreas gerais, -25°C em áreas alpinas.
Altitude: A altitude da área de instalação não é superior a 1000m.
Umidade ambiental: A umidade relativa média diária do ar não ultrapassa 95% e a média mensal não ultrapassa 90%.
Condições ambientais: sem poluição óbvia, sem corrosão inflamável, explosiva, química e névoa salina e sem vibração severa frequente
