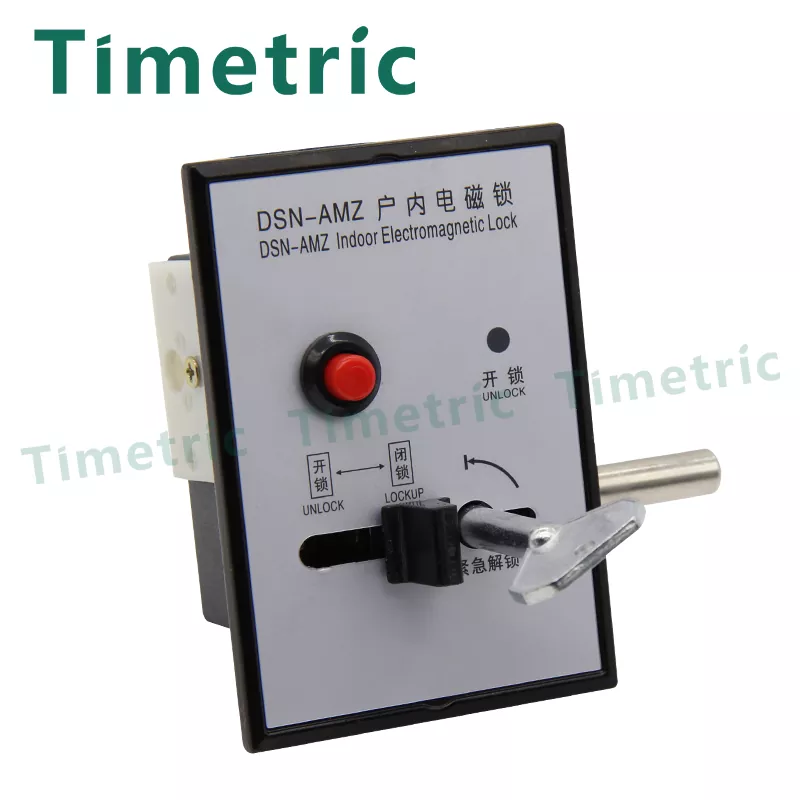

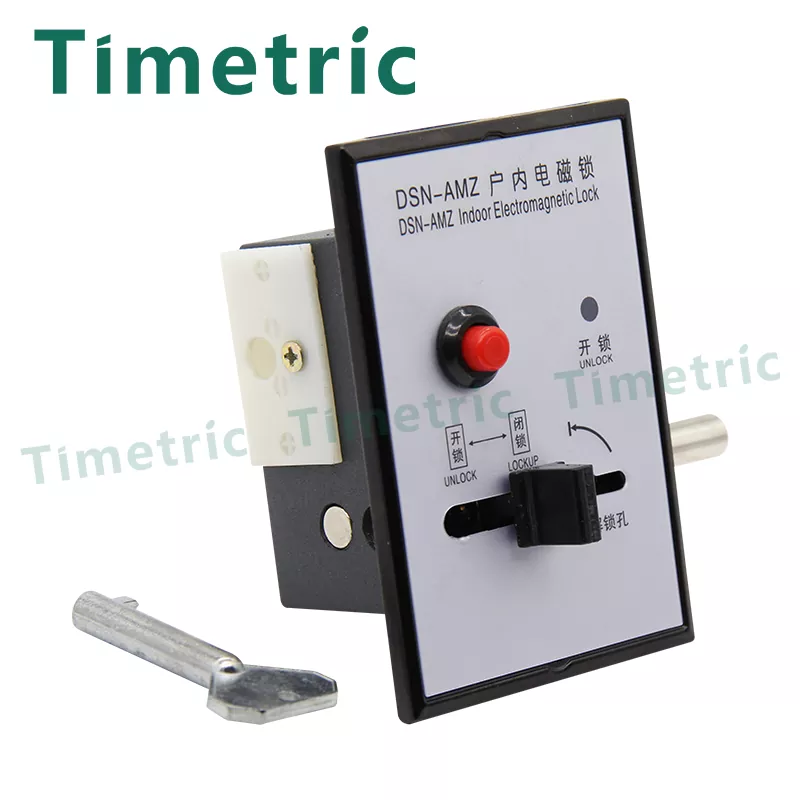

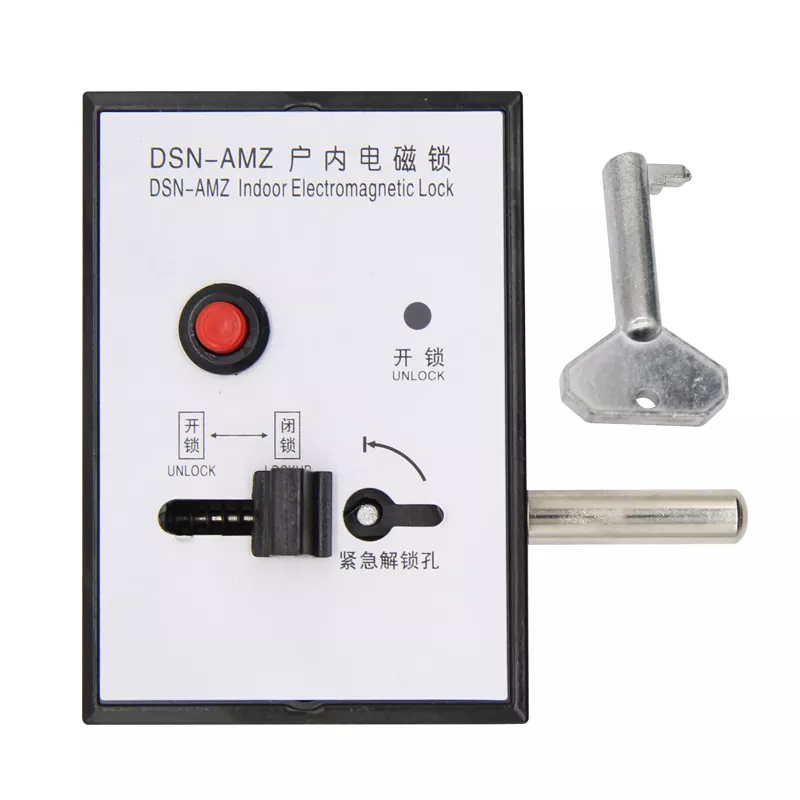

Fechadura eletromagnética interna DSN-BMY 220V

Características da fechadura eletromagnética interna DSN-BMY 220V A fechadura eletromagnética interna é um dispositivo de intertravamento para mecanismos de controle eletrônico para evitar operação incorreta de aparelhos de manobra de alta tensão. É principalmente adequado para portas dianteiras e traseiras de quadros de distribuição internos de alta tensão, interruptores de isolamento, disjuntores, fios de aterramento e outras peças que precisam ser travadas para obter intertravamento e evitar operação incorreta. É um dispositivo de bloqueio indispensável para departamentos de geração e fornecimento de energia.

Enviar consulta

Descrição do produto

Aparelhagem interna de média tensão - Fechadura eletromagnética interna DSN-BMY 220V

Um: etapas de instalação

Comece removendo a porca M5, a arruela de pressão e a arruela plana do parafuso de montagem do painel.

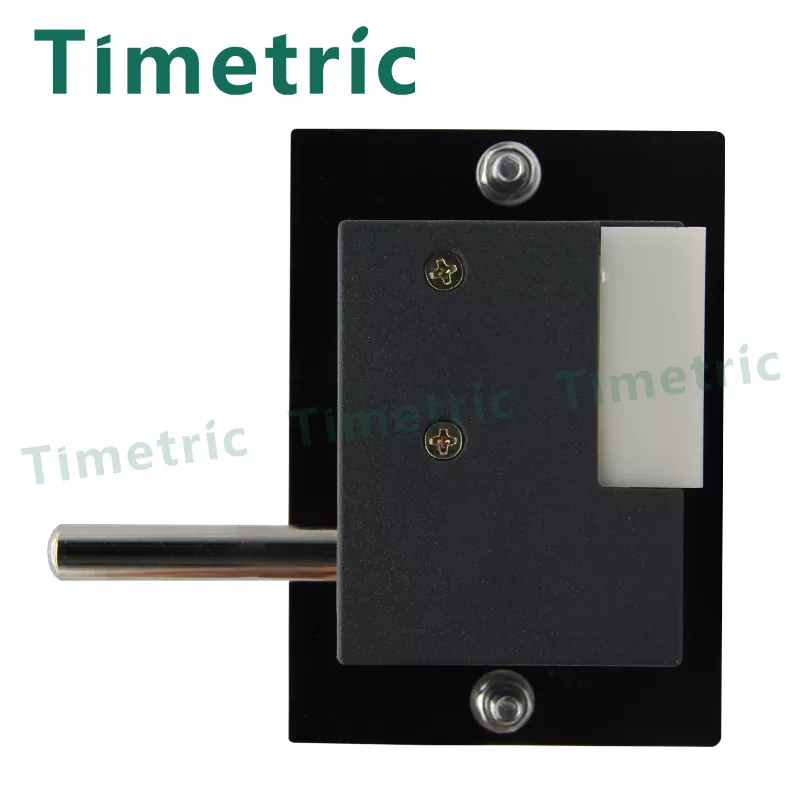

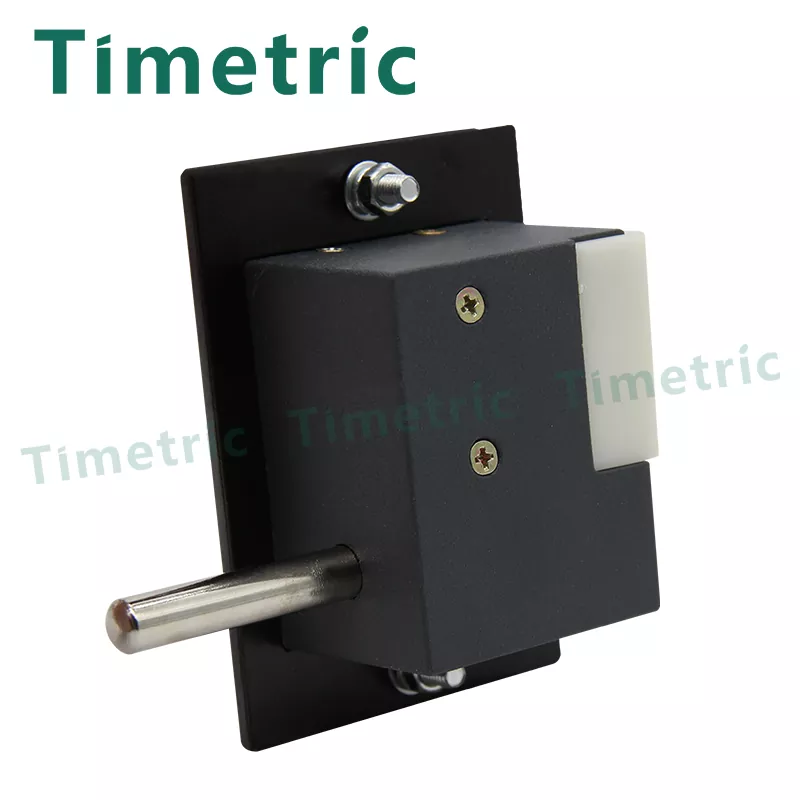

Insira o lado do parafuso do corpo da fechadura através da abertura da porta do gabinete pelo lado de fora. Gire o corpo da fechadura para alinhar o parafuso de montagem com o orifício de 60 mm na porta do gabinete, garantindo que o painel da fechadura e o painel da porta do gabinete estejam planos.
De dentro da porta do gabinete, monte a arruela plana, a arruela de pressão e a porca M5 no parafuso M5 do painel da trava. Aperte bem a porca M5.

Dois: Instruções de uso

(1)Operação normal

a. Para começar, pressione o botão para ativar a energia. Esta ação fará com que a bobina do eletroímã separe o núcleo de ferro móvel do batente do parafuso da trava e a luz indicadora de destravamento acenderá, indicando que a trava está pronta para ser destravada.

b. Para destravar a porta do gabinete, gire a maçaneta na direção de destravamento (sentido horário para abertura à esquerda, sentido anti-horário para abertura à direita). Quando a maçaneta atingir a posição limite e você continuar aplicando força, o parafuso de trava retornará automaticamente à posição travada, permitindo a abertura da porta do gabinete. Se o parafuso de trava não estiver na posição destravada, ele retornará automaticamente à posição travada (reinicialização automática). Se o parafuso de trava já estiver na posição travada, gire manualmente a alavanca para atender ao requisito de travamento.

Nota: As fechaduras A e B têm a mesma aparência e dimensões de instalação.

(2)Método de operação

A. Use o botão de discagem. B. Puxe a alça.

(3)Desbloqueio manual

a. Pressione o botão para cortar a alimentação, apagando a luz de desbloqueio. O núcleo de ferro em movimento irá aderir ao batente do parafuso de trava, indicando que o destravamento não é permitido.

b. Para situações especiais de desbloqueio, pegue na chave de desbloqueio e insira-a no orifício de desbloqueio. Gire a chave 90° para "-" (posição de parada) conforme indicado no painel. Empurre o núcleo de ferro móvel para longe do batente da trava.

c. Siga as mesmas etapas da operação normal (etapa b) para obter o “desbloqueio manual”.

Nota: A chave de desbloqueio é usada para liberar o estado bloqueado empurrando o núcleo de ferro em movimento. Para o desbloqueio total, você deve usar o mostrador ou a maçaneta, pois a chave por si só não pode desbloquear diretamente a fechadura.

Parâmetros relacionados:

1. Tensão de trabalho CA/CC 220V, 110V
2. Contato auxiliar: corrente ≤3A
Corrente ≤ 6A (disjuntor bloqueado)
3. Ambiente operacional a. Temperatura: limite superior +40°C
Limite inferior -25℃-----10℃
4. Umidade: o valor médio diário não é superior a 95%
A média mensal não passa de 90%
Temperatura do ar ambiente: limite superior +40°C, limite inferior: -10°C em áreas gerais, -25°C em áreas alpinas.
Altitude: A altitude da área de instalação não é superior a 1000m.
Umidade ambiental: A umidade relativa média diária do ar não ultrapassa 95% e a média mensal não ultrapassa 90%.
Condições ambientais: sem poluição óbvia, sem corrosão inflamável, explosiva, química e névoa salina e sem vibração severa frequente
