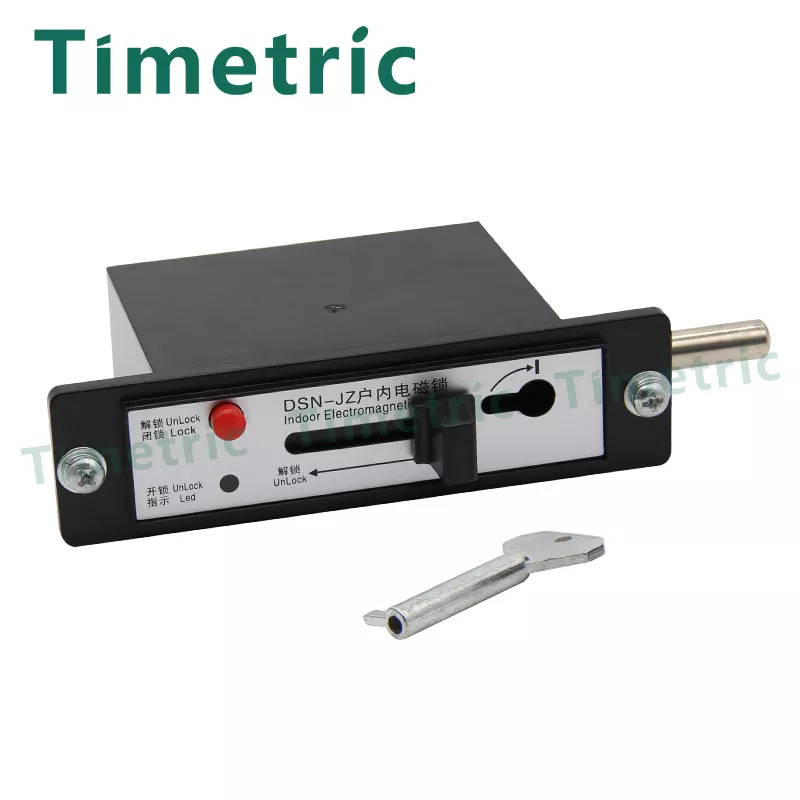

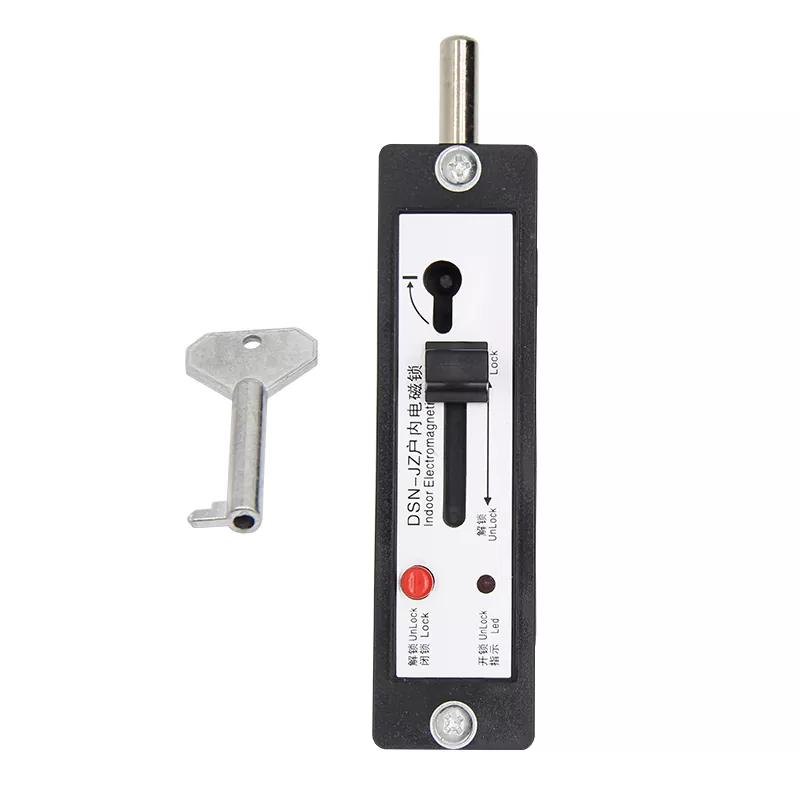

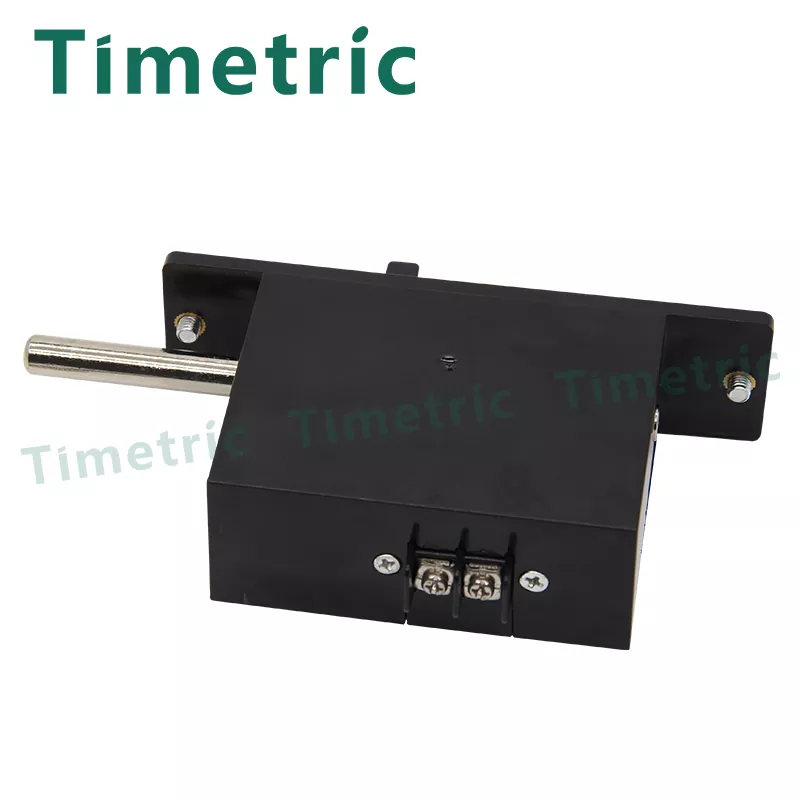

Fechadura interna do painel de distribuição DSN-JN-LY 220V 110V

Aparelhagem interna de média tensão - Fechadura eletromagnética interna

Fechadura interna do painel de distribuição DSN-JN-LY 220V 110V

Processo de instalação passo a passo

1. Comece removendo a porca M5, a arruela de pressão e a arruela plana do parafuso de montagem do painel.
2. Coloque o lado do ferrolho do corpo da fechadura através da abertura da porta do gabinete pelo lado de fora. Gire o corpo da fechadura para alinhar o parafuso de montagem com o orifício de 60 mm na porta do gabinete. Certifique-se de que o painel da fechadura e o painel da porta do gabinete estejam nivelados e nivelados.
3. Dentro da porta do gabinete, monte a arruela plana, a arruela de pressão e a porca M5 no parafuso M5 do painel da trava. Aperte a porca M5 firmemente para fixar a trava no lugar.

Instruções de uso

(1)Operação normal

a. Para iniciar, pressione o botão para ativar a energia. Esta ação faz com que a bobina do eletroímã separe o núcleo de ferro em movimento do batente do parafuso de trava. A luz indicadora de desbloqueio acenderá, indicando que o desbloqueio está pronto.

b. Para destravar a porta do gabinete, gire a maçaneta na direção de destravamento (sentido horário para abertura à esquerda, sentido anti-horário para abertura à direita). Quando a maçaneta atingir sua posição limite e você continuar aplicando força, o parafuso de trava reverterá automaticamente para a posição travada, permitindo que a porta do gabinete se abra. Se o parafuso de trava não estiver na posição destravada, ele retornará automaticamente à posição travada (reinicialização automática). Se o parafuso de trava já estiver na posição travada, gire manualmente a alavanca para atender ao requisito de travamento.

Observação: As travas A e B compartilham a mesma aparência e dimensões de instalação.

(2)Método de operação

A. Utilize o botão de discagem. B. Puxe a alça.

(3)Desbloqueio manual

a. Pressione o botão para desligar a alimentação, desativando a luz de destravamento. O núcleo de ferro móvel aderirá ao batente do parafuso de trava, significando que o destravamento é proibido.

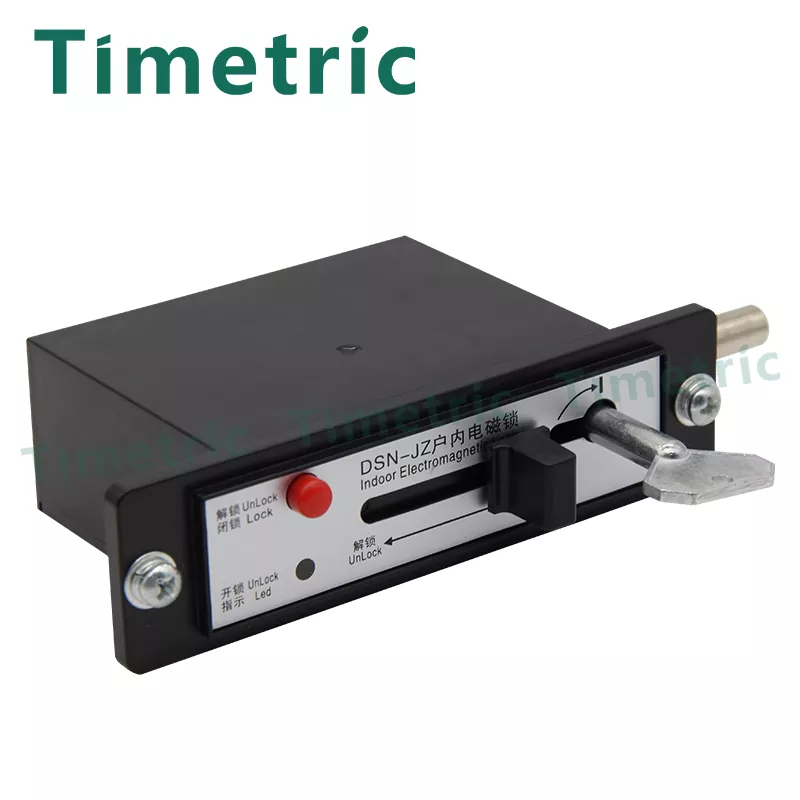

b. Em cenários especiais de desbloqueio, utilize a chave de desbloqueio para inseri-la no orifício de desbloqueio designado. Gire a chave 90° até "-" (posição de parada), conforme indicado no painel. Empurre o núcleo de ferro móvel para longe do batente da trava.

c. Siga os mesmos passos da operação normal (passo b) para obter o status de “desbloqueio manual”.

Nota: A chave de desbloqueio serve para liberar o estado bloqueado empurrando o núcleo de ferro em movimento. Para conseguir o desbloqueio completo, deve-se usar o mostrador ou a maçaneta, pois a chave por si só não pode destravar diretamente a fechadura.

Especificações relevantes:

1. Tensão operacional: CA/CC 220V, 110V
2. Contato Auxiliar: Corrente ≤ 3A Corrente ≤ 6A (quando o disjuntor está bloqueado)
3. Ambiente operacional: a. Temperatura: Varia de um máximo de +40°C a um mínimo de -25°C a -10°C. b. Umidade: Média diária não superior a 95% Média mensal não ultrapassa 90% c. Temperatura do ar ambiente: As áreas gerais variam de um máximo de +40°C a um mínimo de -10°C. As áreas alpinas experimentam um mínimo de -25°C. d. Altitude: Altitude da área de instalação não superior a 1000m. e. Umidade Ambiental: A umidade relativa média diária não ultrapassa 95%, enquanto a média mensal permanece abaixo de 90%. f. Condições Ambientais: Sem poluição significativa, sem presença de substâncias inflamáveis, explosivas, quimicamente corrosivas ou névoa salina. Além disso, não deve haver vibrações intensas e frequentes.
