Soquete interno de aviação com núcleo JZ-58

Soquete interno de aviação com núcleo JZ-58

O conector do disjuntor a vácuo JZ-58 apresenta uma configuração que compreende componentes de pinos e soquetes em um total de 58 pares. A seleção do número desejado de pares de contatos é personalizável para atender a requisitos específicos.

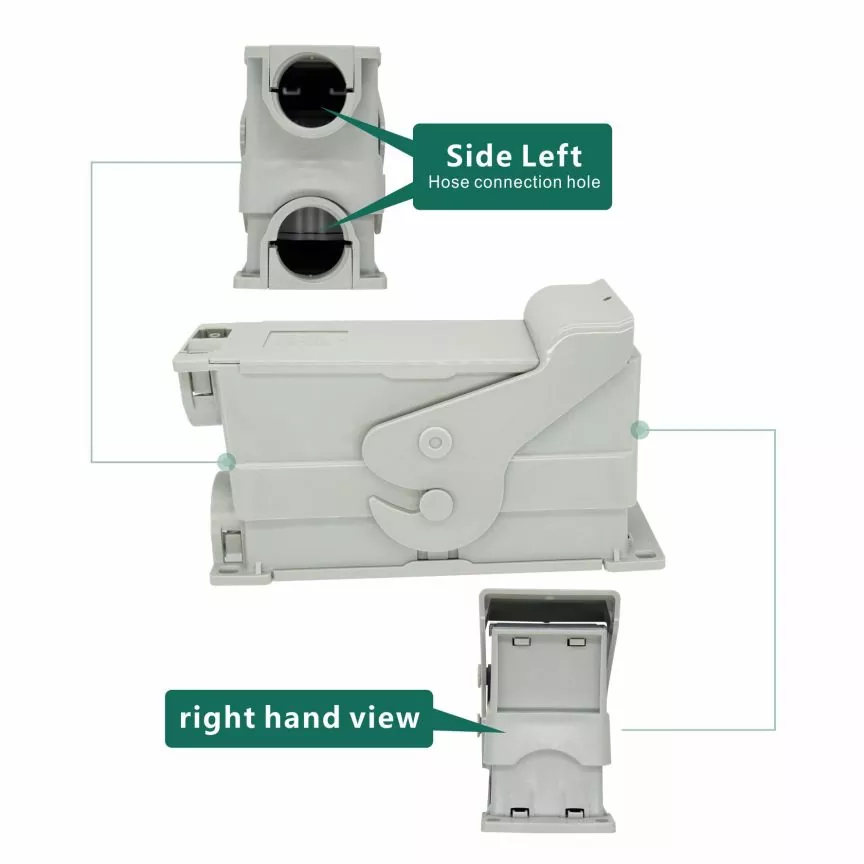

Para o processo de conexão, comece destravando o encaixe do plugue e separando o plugue da tomada. Depois de remover suas respectivas tampas, insira os fios nos orifícios designados ou nas aberturas dos soquetes. Esses fios podem ser fixados com segurança usando braçadeiras especializadas. Depois que os pinos ou conectores forem inseridos no plugue ou soquete correspondente, você ouvirá um som de encaixe, indicando uma instalação bem-sucedida. Posteriormente, oriente o chicote elétrico através da porta do condutor e utilize um tubo plástico macio designado (M36×8) revestido com uma mola de metal para proteção adicional. Prenda este conjunto na base do plugue ou soquete usando a placa de cobertura. Na outra extremidade do chicote de fios, fixe firmemente a cabeça giratória especializada no equipamento.

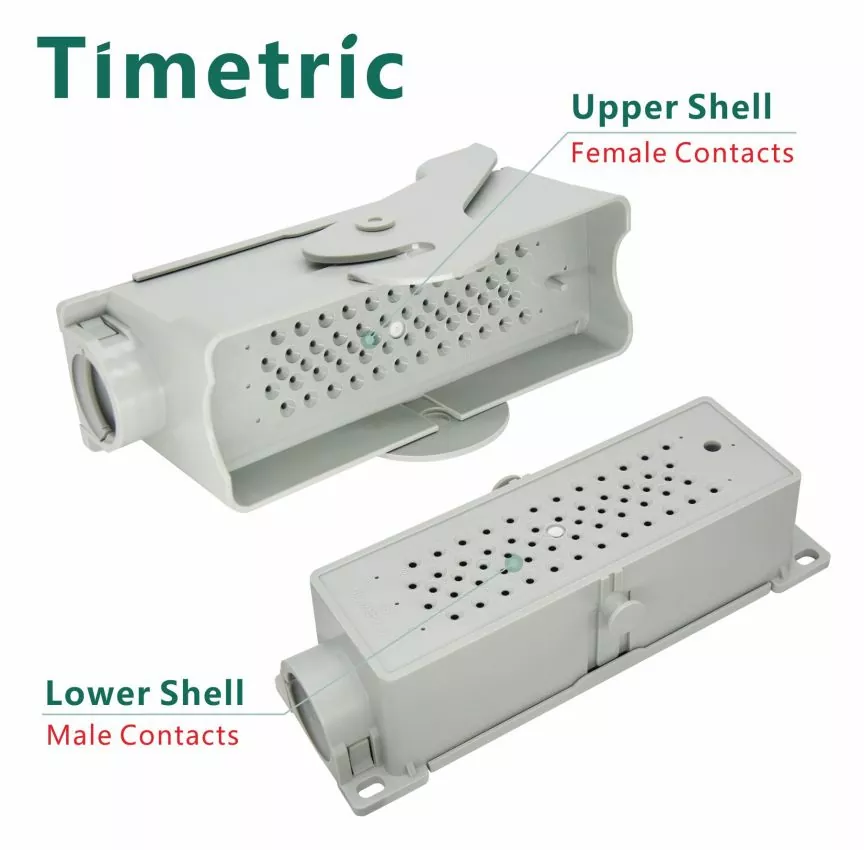

Dentro das bases do plugue e do soquete, os pinos e conectores são firmemente presos no lugar por meio de clipes de dupla face. Isso garante sua estabilidade durante o uso.

Em situações em que a substituição de pinos e soquetes seja necessária devido à instalação incorreta, a ferramenta especial de remoção (garfo) fornecida pode ser utilizada. Esta ferramenta permite a remoção flexível e sem danos de pinos e soquetes. O processo de remoção envolve a inserção das peças extraíveis do garfo na extremidade maior do pino a ser substituído, bem como no orifício borboleta da base do soquete. Puxar suavemente o garfo fará com que o pino ou soquete se solte. Se esse processo encontrar resistência, é possível empurrar a cabeça do pino para trás ou usar uma haste fina para ajudar a empurrar o soquete para trás.

Ao fazer um pedido, é importante especificar os requisitos de tamanho do fio. A configuração padrão suporta fios quadrados de 1,5, mas se você precisar de compatibilidade com 1 quadrado, 2,5 quadrados ou 4 pinos quadrados, especifique suas preferências durante o processo de pedido. Além disso, está disponível a opção de encomendar fichas e tomadas separadamente.
