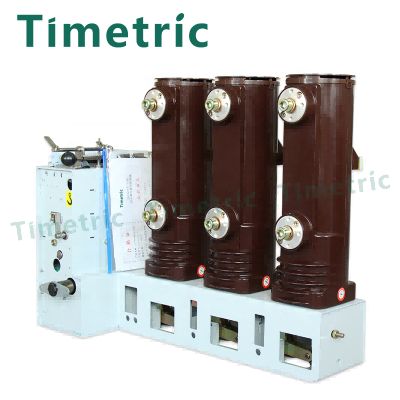

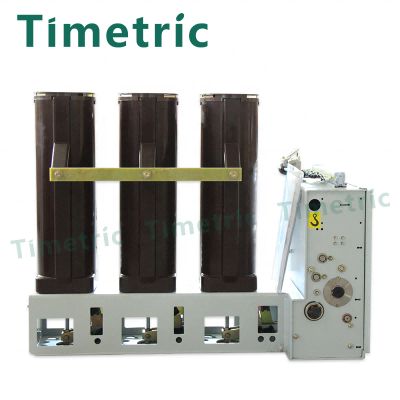

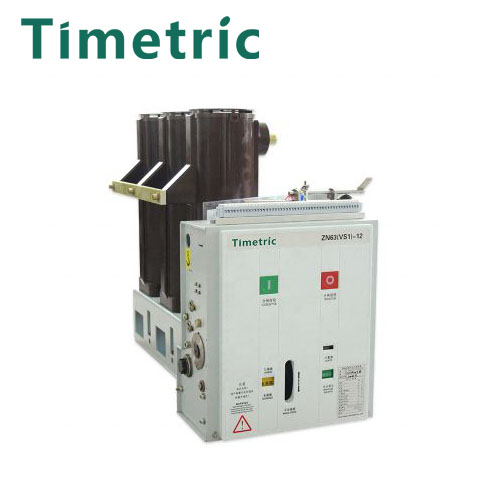

Disjuntor a vácuo montado na lateral interna
  • Disjuntor a vácuo montado na lateral internaDisjuntor a vácuo montado na lateral interna
  • Disjuntor a vácuo montado na lateral internaDisjuntor a vácuo montado na lateral interna
  • Disjuntor a vácuo montado na lateral internaDisjuntor a vácuo montado na lateral interna
  • Disjuntor a vácuo montado na lateral internaDisjuntor a vácuo montado na lateral interna
  • Disjuntor a vácuo montado na lateral internaDisjuntor a vácuo montado na lateral interna

Disjuntor a vácuo montado na lateral interna

Você pode ter a certeza de comprar o disjuntor a vácuo montado na lateral interna Timetric de nossa fábrica. Ampla gama de produtos, preferidos por clientes em todo o mundo. Entre eles, os mercados europeu e americano ocupam uma posição dominante, que pode atingir mais de 90%.

Enviar consulta    Baixar PDF

Descrição do produto

Princípio de funcionamento montado lado interno do interruptor do vácuo da introdução do Timetric

1. Você pode ter a certeza de comprar o disjuntor a vácuo montado na lateral interna Timetric de nossa fábrica.  Princípio de funcionamento do fechamento do disjuntor a vácuo montado na lateral interna Quando o disjuntor está no estado de abertura do armazenamento de energia, quando a instrução de fechamento é recebida, o mecanismo fecha rapidamente. O braço de saída do mecanismo empurra a ação do sistema de eixo grande do disjuntor através da haste de transmissão, aciona o isolador de transmissão e a extremidade móvel da câmara de extinção de arco para se mover na direção de fechamento e puxa a mola do contato após o contato dos contatos dinâmicos e estáticos para gerar overstroke. Quando a lança no eixo grande empurra o isolador de transmissão, a outra extremidade da lança em ambos os lados estica a mola de comutação para completar o armazenamento de energia; O braço da fase intermediária pressiona o indicador de fechamento do disjuntor para que o indicador indique o estado de fechamento. O disjuntor está fechado.

2. Princípio de ação de abertura do disjuntor a vácuo montado na lateral interna O disjuntor é fechado com armazenamento de energia ou fechado sem estado de armazenamento de energia, ao receber a instrução de abertura, o mecanismo é para liberar o estado de fechamento, abrindo rapidamente. Sob a ação da força de comutação, o disjuntor se abre e a câmara de extinção de arco corta a corrente para formar um circuito aberto. O braço da alavanca, o isolador da transmissão, o eixo principal, a mola do freio, os sinais de fechamento e abertura são todos restaurados para a posição de abertura. Operação de abertura do disjuntor concluída.

3. Princípio de funcionamento do carrinho de mão do disjuntor a vácuo montado na lateral interna Este tipo de disjuntor pode ser instalado na estrutura do carrinho de mão e está equipado com um mecanismo de acionamento por porca de parafuso. Ele pode operar facilmente para fazer o carrinho de mão se mover entre a posição de desconexão/teste e a posição de trabalho. Com o autotravamento da porca do parafuso de avanço, o carrinho de mão pode ser travado de forma confiável na posição de trabalho para evitar acidentes causados ​​pela ação da energia elétrica.

Parâmetro do disjuntor a vácuo montado na lateral interna Timetric (especificação)

Cor

Cinza prateado、Vermelho

Forma

Combinação

Tamanho

personalizado

Tensão nominal

12/24KV

Corrente nominal

630A,1250A,2000A,3150A,4000A

Número de pólos

3

Característica

Seguro e estável

Material

Ferro, cobre vermelho, resina epóxi

Tratamento de superfície

Pulverização de plástico

Vantagens do disjuntor a vácuo montado na lateral interna Timetric

1. Estrutura simples do disjuntor a vácuo montado na lateral interna
2. Disjuntor a vácuo montado na lateral interna Adapta interruptor a vácuo tipo resistência ultra baixa
3. Disjuntor a vácuo montado na lateral internaOtimização adaptativa e mecanismo operacional de mola modular
4. Disjuntor a vácuo montado na lateral internaAdequado para ocasiões com operação frequente
5. Disjuntor a vácuo montado na lateral interna Manutenção gratuita e longa vida útil
6. Disjuntor a vácuo montado lateralmente interno de alto desempenho confiável

Detalhes do disjuntor a vácuo montado na lateral interna Timetric
