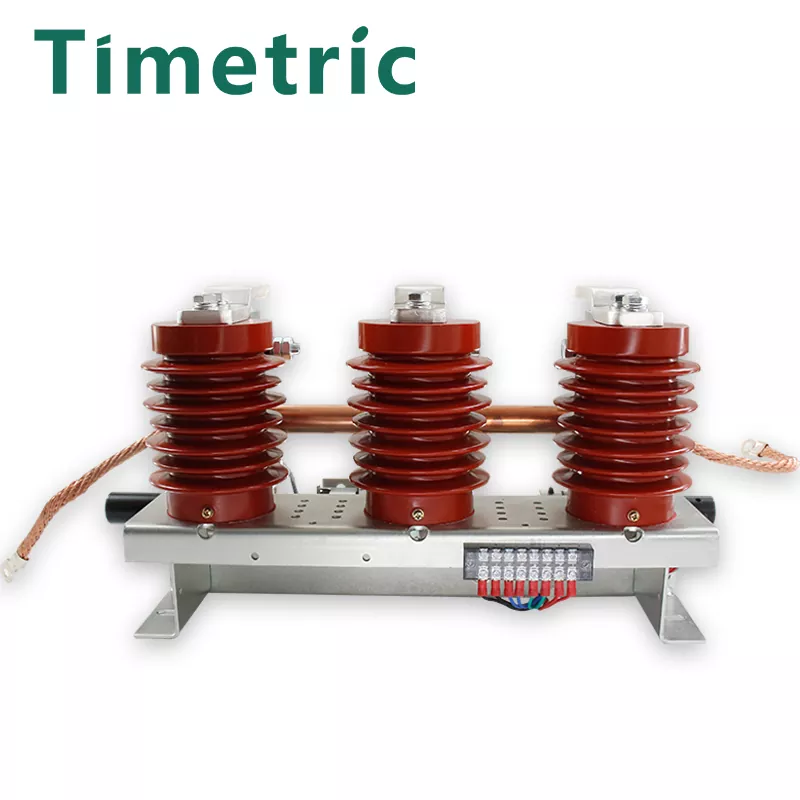

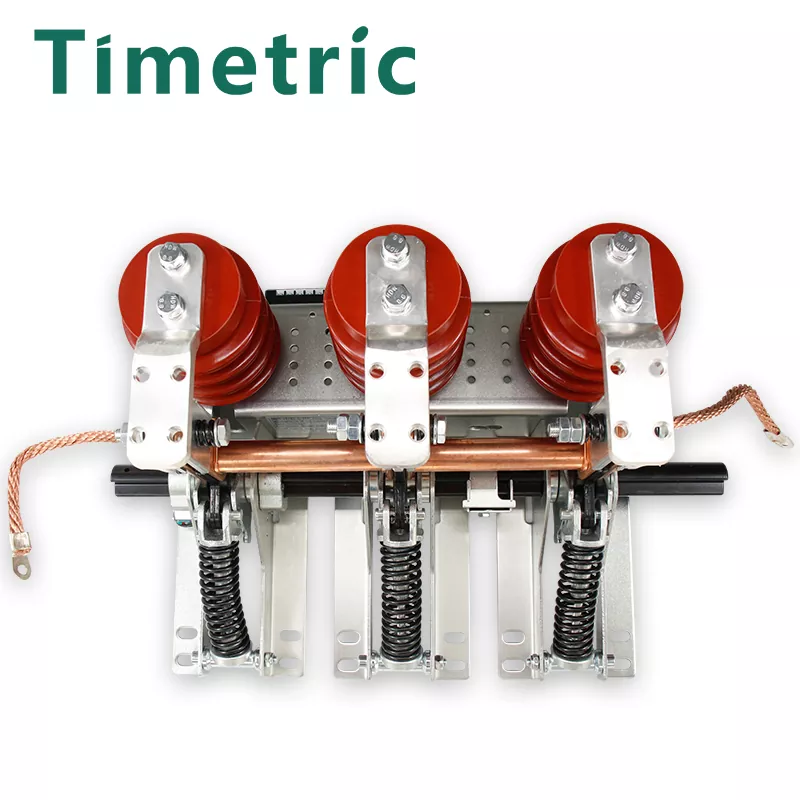

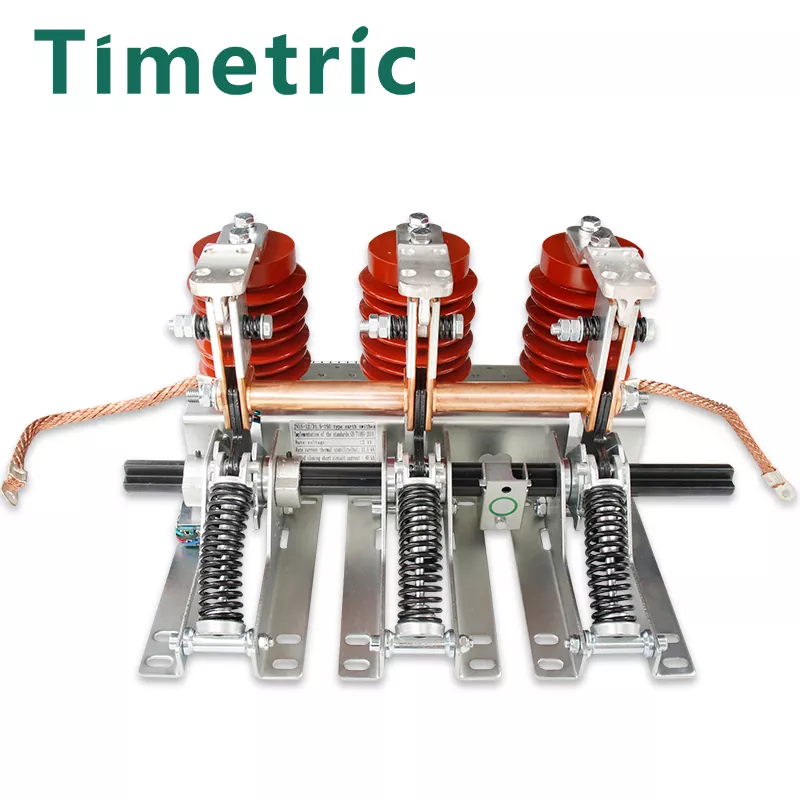

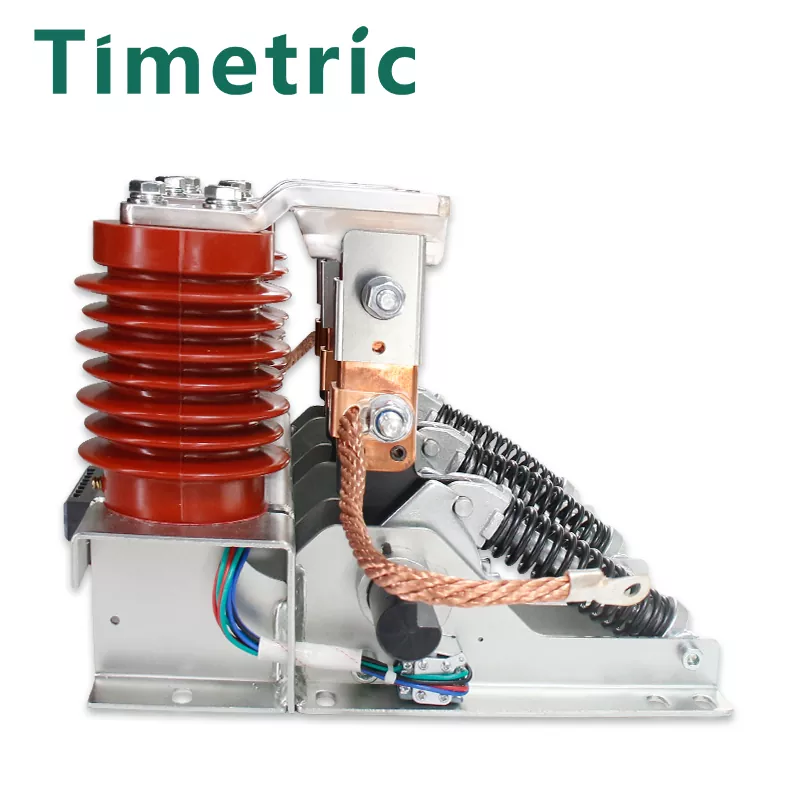

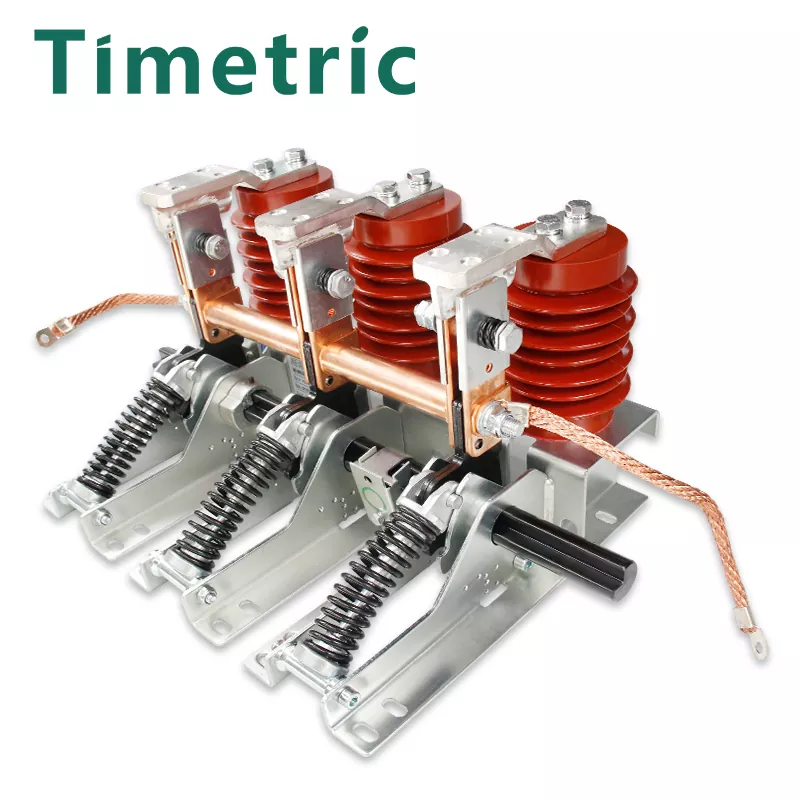

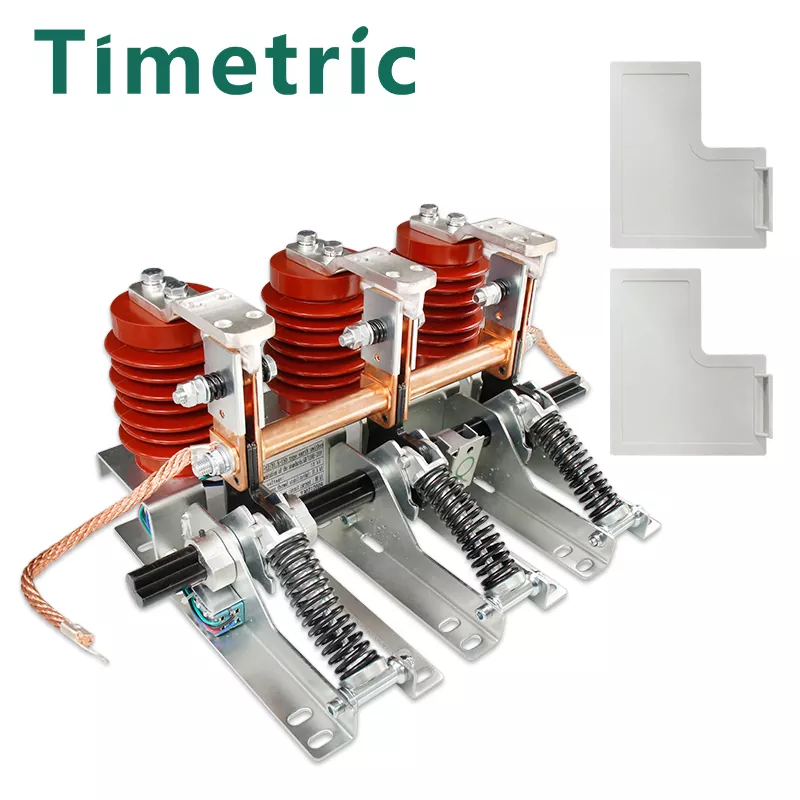

JN15-12KV interno de 150 mm de espaçamento de fase de arejamento

O interruptor de aterramento de espaçamento fase de 150 mm JN15-12kv, produzido pela Timétrica elétrica, consiste em um suporte, montagem de faca de aterramento, contato estático e sensor. O suporte é soldado de placas de aço fino. Seu princípio operacional é que o mecanismo operacional aciona o eixo principal para girar, utilizando a energia armazenada na mola de compressão para obter operações rápidas de abertura e fechamento. Ao fechar, a faca de aterramento e o contato estático são contatados com segurança pela mola. O produto apresenta uma estrutura compacta, operação leve e flexível, instalação fácil e forte estabilidade térmica dinâmica. Sua velocidade de abertura e fechamento não é afetada pela velocidade de operação manual. Quando o mecanismo de operação fecha o interruptor de aterramento, o torque que atua como o eixo principal supera o torque de resistência, acionando o braço da manivela a girar na direção de fechamento. Isso faz com que a alavanca de operação na faca de aterramento passe o ponto morto da mola de compressão, liberando energia e fechando rapidamente o interruptor de aterramento. A faca de aterramento do conjunto da faca de aterramento é firmemente e confiável com o flange do contato estático através da mola de compressão. Durante a operação de abertura, o torque aplicado faz com que o eixo principal supere o torque principal e a força da mola, acionando o braço da manivela a girar na direção de abertura. Isso faz com que a mola de compressão de faca de aterramento passe pelo ponto morto, concluindo o processo de armazenamento de energia e se preparando para o próximo fechamento. O interruptor de aterramento e a velocidade de fechamento são independentes da velocidade de operação do operador.

Principais parâmetros técnicos

Notas do pedido: Indique a especificação do produto, a distância central entre os postes, se o dispositivo de exibição elétrica (tipo de exibição de ME) é necessário ou não, observe o comprimento do link suave ao fazer o pedido (normal L = 250mm) .Pompree -se consulte se tiver alguma solicitação especial.

Diagrama de circuito

Ambiente de trabalho:

JN15-12KV interno de 150 mm de espaçamento fase Switch: adequação e requisitos ambientais

um. Altitude não superior a 1000 metros.

b. Temperatura ambiente não excedendo +40 ° C e não cai abaixo de -10 ° C.

c. Umidade relativa média diária não superior a 95%, média mensal não excedendo 90%.

d. Intensidade do terremoto não superior a 8.

2. Não é adequado para os seguintes locais:

um. Localização de instalação exposta a gases, vapores, precipitação química, fumaça, poeira, sujeira ou substâncias explosivas e corrosivas que poderiam afetar seriamente o isolamento e a condutividade do interruptor de aterramento.

b. Localização de instalação sujeita a vibração frequente e grave.

Vantagens do JN15-12KV interno de 150 mm de arejamento de espaçamento fase

Principais vantagens do JN15-12KV interno interno de 150mm Spacacing Switch de aterramento:

O produto adota um design modular, compreendendo componentes principais, como chassi, conector flexível, isolador pós, contato estático e lâmina de contato em movimento. O fechamento e a abertura rápidos são alcançados através de um painel operacional e molas de armazenamento de energia. Compacto e leve, oferece excelente estabilidade térmica dinâmica e é fácil de instalar e comissionar. Dispositivos de exibição ao vivo opcionais e interruptores auxiliares estão disponíveis para se adaptar a diferentes condições operacionais.

Perguntas frequentes

Sua empresa pode personalizar produtos de acordo com meus requisitos?

Sim, podemos personalizar produtos de acordo com os requisitos do cliente. De um modo geral, os clientes precisam apenas fornecer: Desconecte o modelo, tensão, corrente, ambiente de uso etc.

Qual é o seu tempo de entrega mais rápido?

Normalmente, aceitaremos a consulta do cliente, comunicaremos e confirmaremos os parâmetros específicos do desconexão. O tempo de produção real é determinado de acordo com a quantidade de compra.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
