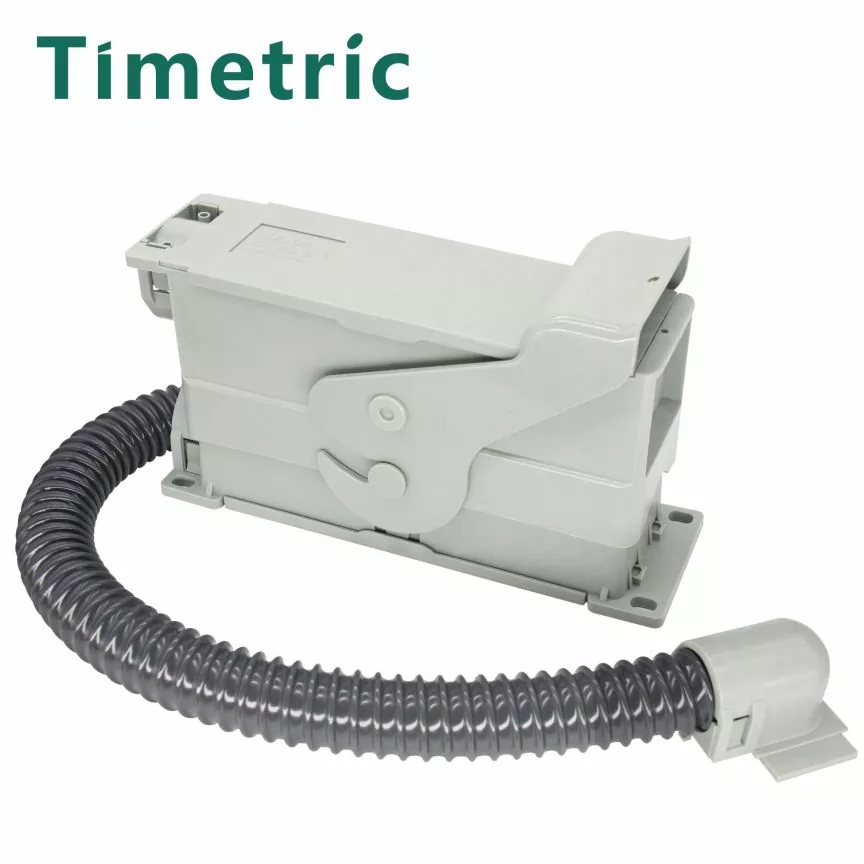

Conector do disjuntor a vácuo com núcleo JZ-58

Conector do disjuntor a vácuo com núcleo JZ-58

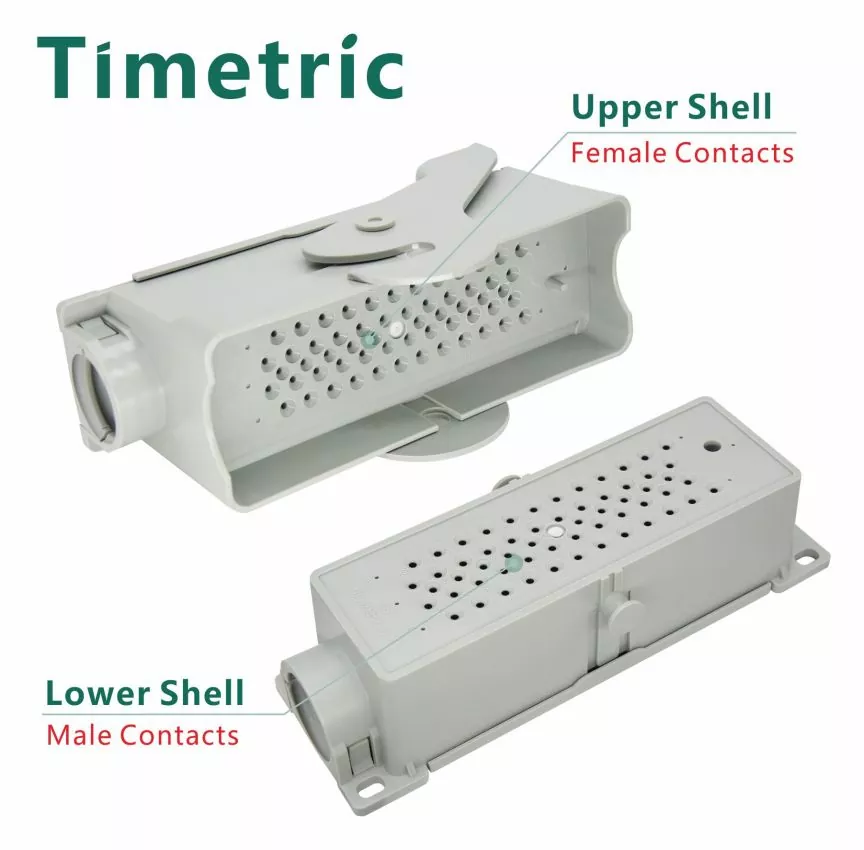

Os pares de contato do conector do disjuntor a vácuo com núcleo JZ-58 são de estrutura de pino e soquete, o número de pares de contato é de 58 pares e o número de pares de contato também pode ser selecionado livremente.

Método de fiação: abra o dispositivo de travamento do assento do plugue, separe o plugue do soquete, remova a tampa respectivamente e coloque o fio no pino

ou o orifício de fiação do conector, depois de fixar firmemente com grampos especiais, coloque os pinos ou conectores no plugue ou base de soquete correspondente, respectivamente.

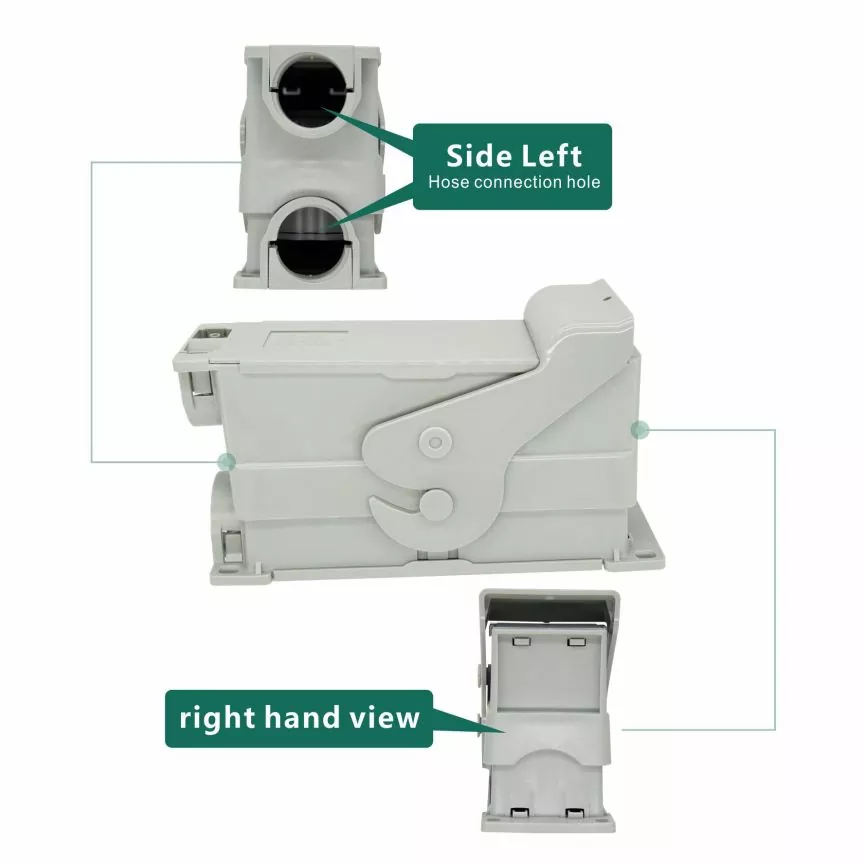

Se você ouvir um estalo no orifício de montagem da borboleta, significa que ela foi instalada no lugar. Depois que o chicote elétrico é retirado da porta do condutor, ele é equipado com um plástico especial macio

Tubo M36×8 (revestido com mola de metal plástico) e depois fixado no plugue ou base do soquete com a placa de cobertura, a outra extremidade do chicote de fios é usada

A cabeça giratória especial é fixada no equipamento.

Depois que os pinos e conectores são colocados nos orifícios de fixação da base do plugue, eles são fixados pelos clipes de dupla face dentro da base do plugue e do soquete.

Ferramenta de remoção especial para conector do disjuntor a vácuo JZ-58 Core

Quando os pinos e soquetes precisam ser substituídos devido a instalação incorreta, eles podem ser removidos de forma flexível usando a ferramenta de remoção especial (garfo) fornecida pela nossa empresa sem danos

Pode ser usado repetidamente sem danificar o pino, o revestimento da superfície do macaco e a base do assento do plugue.

Como usar: Insira as duas peças extraíveis do garfo no diâmetro grande do pino a ser substituído e no orifício borboleta da base do soquete e puxe suavemente.

Garfo, o pino ou soquete cairá com o garfo. Se não for fácil cair, você pode empurrar a cabeça do alfinete para trás ou usar uma ponta fina

Coloque a haste no macaco e empurre-a para trás.

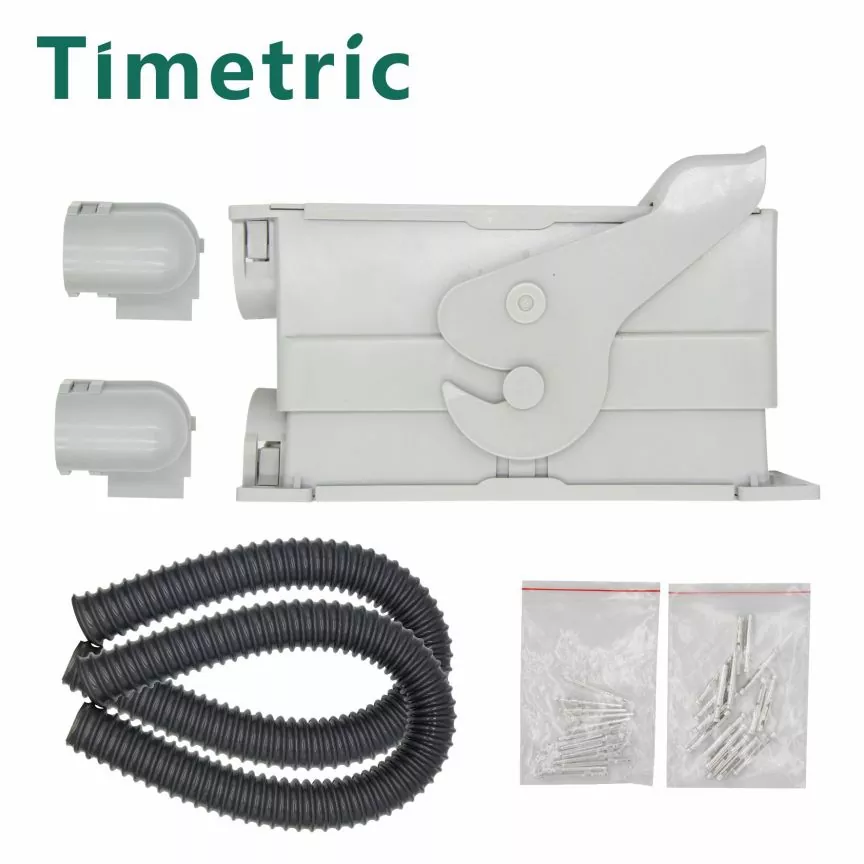

Especifique ao fazer o pedido: Os pinos e conectores que acompanham o soquete são limitados a 1,5 fios quadrados. Se você precisar usar 1 pino quadrado, 2,5 quadrados e 4 pinos quadrados, especifique ao fazer o pedido. Plugues e tomadas estão disponíveis separadamente.
