VCB interno lateral

Você pode ter certeza de comprar Timetric Lateral Indoor VCB de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual. Desde a sua criação, a empresa sempre aderiu à filosofia comercial de qualidade em primeiro lugar, cliente em primeiro lugar, serviço de alta qualidade e gerenciamento honesto, e fez todos os detalhes do produto com o espírito de artesanato para atender bem a todos os clientes.

Enviar consulta

Descrição do produto

Timetric Lateral Indoor VCB

O VCB interno lateral Timetric da China (doravante referido como disjuntor) é adequado para o painel interno do sistema de energia de 12kV. Como unidade de proteção e controle de equipamentos de rede elétrica e empresas industriais e de mineração, é adequado para ocasiões de lançamento e corte de várias cargas de natureza diferente e operação frequente e várias vezes de corrente de curto-circuito. O produto usa um novo mecanismo de operação do disjuntor, a parte primária do NGVSC pode usar um pólo de vedação sólido de marca estrangeira, a câmara de extinção de arco a vácuo e as partes do circuito principal são seladas em um todo, protegem a câmara de extinção de arco contra impacto de colisão, poeira e condensação , forte adaptabilidade ao meio ambiente, reduz significativamente os custos de operação e manutenção, realiza verdadeiramente uma parte do produto sem manutenção, mecanismo operacional menos manutenção; Mecanismo de operação e corpo do disjuntor - projeto de tipo, através da verificação do ensaio de tipo; Com vida elétrica de classe E2, vida mecânica de classe M12.

Parâmetro Timetric Lateral VCB Interno (Especificação)

nome		unidade	parâmetro
Tensão nominal		kV	12
Tensão operacional máxima		kV	630	630	630
Corrente nominal		A	1250	1250	1250
Corrente nominal de interrupção de curto-circuito		kA	20	25	31.5
Corrente nominal de curto-circuito		kA	50	63	80
Corrente suportada de pico nominal		kA	50	63	80
Corrente suportada nominal 4S		kA	20	25	31.5
Nível de isolamento nominal	Tensão suportável de frequência de energia (antes e depois da quebra nominal)	kV	42 (Fratura 48)
	Tensão suportável de impulso (antes e depois da ruptura nominal)	kV	75 (Fratura 84)
Sequência operacional nominal			O-0,3s-C-18s-CO
Vida mecânica		tempo	2000
Tempos de interrupção nominal da corrente de interrupção de curto-circuito		tempo	50
Tensão nominal de fechamento do mecanismo de operação (DC)		V	110 220
Tensão nominal de abertura do mecanismo de operação (DC)		V	110 220
Espessura de desgaste acumulada admissível de contatos móveis e fixos		milímetros	3

Recurso e aplicação de VCB interno lateral timemétrico

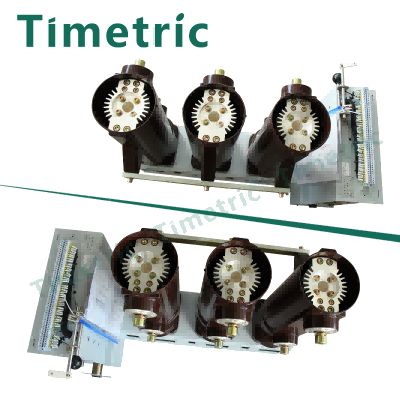

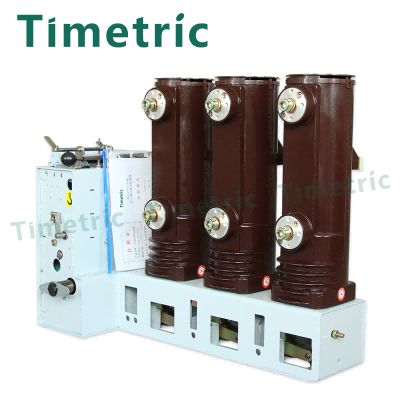

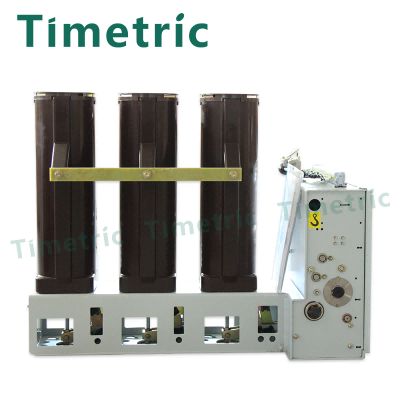

A estrutura geral do VCB interno lateral adota a forma do mecanismo de operação e o arranjo dianteiro e traseiro da parte primária. A parte principal é a estrutura do piso trifásico. O assento de saída superior e inferior e a câmara de extinção de arco são selados juntos pelo processo APG de resina epóxi, para que não haja acúmulo de poeira na superfície da câmara de extinção de arco, o que pode impedir que a câmara de extinção de arco a vácuo seja danificada por fatores externos e certifique-se de que pode ser usado em ambientes úmidos, quentes e sujos.

Caminho atual do loop principal quando o disjuntor está na posição de fechamento

Do assento de saída superior 21 ao contato estático na câmara de extinção de arco a vácuo, através do contato móvel, a haste condutora móvel e a conexão suave conectada a ele, ao assento de saída inferior 20.

Timetric Lateral Indoor VCB

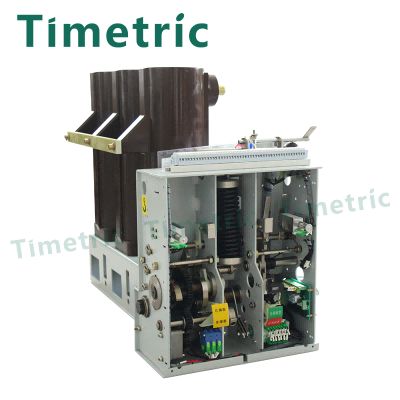

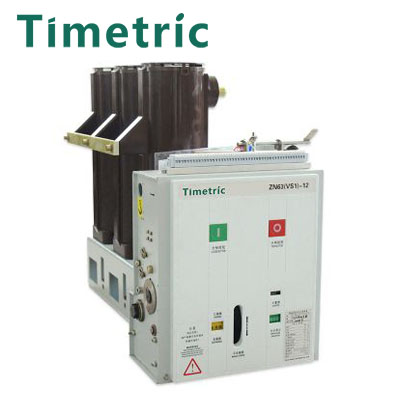

O mecanismo operacional Lateral Indoor VCB é um mecanismo operacional modular de armazenamento de energia de mola. O mecanismo de operação é integrado com uma unidade de fechamento, uma unidade de abertura composta por um ou vários eletroímãs de disparo de sobrecorrente, uma chave auxiliar, um dispositivo indicador e outros componentes; A frente está equipada com botões de fechamento e abertura, alça manual de armazenamento de energia, indicador de status de armazenamento de energia da mola, indicador de fechamento e abertura, etc.
