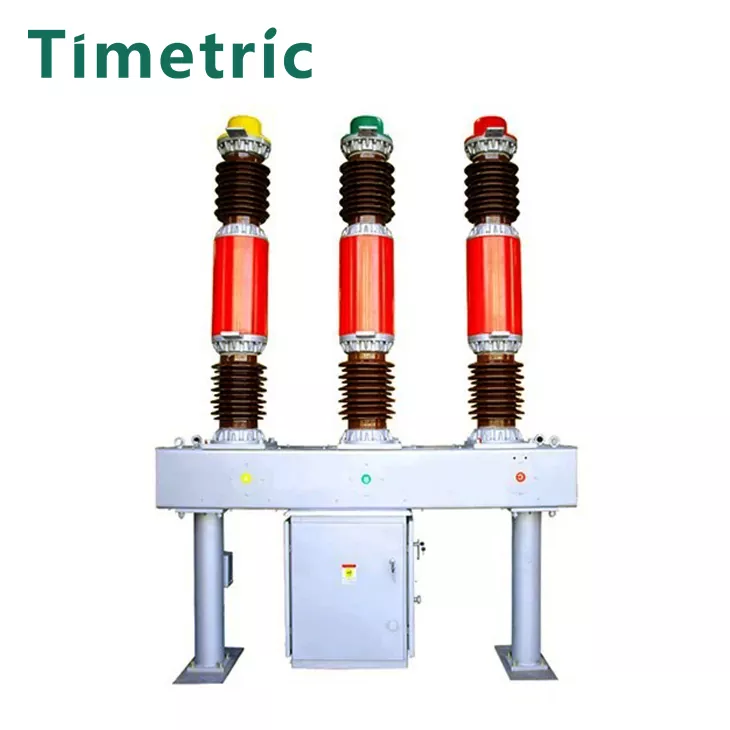

LW16-40.5 SF6 Disjuntor

Item: LW16-40.5 SF6 Disjuntor do circuito
Gas SF6: fornece excelente desempenho de extinção de arco.
Estrutura compacta e simples para facilitar a instalação e a economia de espaço.
Operação suave: bom desempenho de abertura com operação equilibrada.
Projeto selado: baixo ruído operacional.
Baixa manutenção: carga de trabalho de inspeção e manutenção reduzida.

Enviar consulta

Descrição do produto

Item: LW16-40.5 SF6 Disjuntor do circuito

Thelw16-40.5 O disjuntor SF6 foi projetado para operação frequente e pode ser usado como:

· ATIE DIVERSO.

· ACIRCUIT BUCKER PARA BANCOS DE CAPACITORES DE FECHANDO E BANCOS DE REATORES.

Possui um transformador de incorrente embutido para medição e proteção. O LW16-40.5 pode substituir diretamente o disjuntor sem óleo e, com suportes de filtro, também pode substituir vários tipos de disjuntores com vários oleados. É o disjuntor IdealOil-Livre para os sistemas de energia de 35kv.

Descrição do modelo

Principais parâmetros técnicos

Não.	ltem		Unidade	Dados
1	Avaliado	tensão	kv	40.5
	Isolamento nominal nível	Lightning Impoct resistir	kv	185
		Frequência de potência Salta a tensão (IMIN)	kv	95
2	Corrente classificada		A	1600 2000
3	Vida mecânica		Próximo bime	3000
4	Pressão nominal da pressão de lgauge de gás hexafluoreto de enxofre em 20 ℃)		MPA	0.50
5	Pressão de alarme/pressão funcional mínima (pressão do medidor em 20 ℃)		MPA	0,47/0,45
6 7	Corrente de comutação de curto -circuito nominal		o	25	31.5
	Corrente de fechamento de curto-circuito classificada (pico)		O	63	80
8	Corrente de resistência a curto período nominal (corrente estável térmica)		o	25	31.5
9	Corrente de resistência a curto período nominal (corrente estável térmica)		o	60	80
10	Corrente de comutação de curto -circuito nominal		o	63	8
11	O número cumulativo de tempos de swilching sob comutação de curto-circuito nominal		Vezes	15	10
12	Duração do curto -circuito nominal		S	4
13	Time de fechamento Lat classificou Voltagel de operação		S	≤0.1
14	Tempo de comutação (em Voltagel operacional nominal		S	0.06
15	Ordem de operação nominal			C-0.3S-Co-180S-Co
16	Classificação de abertura e fechamento de copacitores monomiais atuais			400
17	Em vazamento		%anos	≤1
18	Teor de água de gos de hexafluoreto de enxofre (v/vm)			≤150x10-9
19	Mecanismo de operação da mola do CT14 com tensão operacional nominal
	Bobina de fechamento, tensão de abertura da bobina		V	IAC): 220 380 (DC): 48 110 220
	Tensão do motor de armazenamento de energia		V	IAC): 220 380 (DC): 110 220
20	Peso do gás de hexafluoreto de enxofre		KG	8
21	Peso do disjuntor circuil [incluindo mecanisml de operações		KG	1400

Dimensões de estrutura e montagem

Ambiente de trabalho:

Item: LW16-40.5 SF6 Disjuntor do circuito

Ambiente de trabalho de LW16-40.5 SF6 Disjuntor de circuito:

· Temperatura ambiente: -30 ° C a +40 ° C

· Altitude: até 1.000 metros (pode ser personalizada para altitudes mais altas)

· Umidade: a umidade relativa não deve exceder 95%.

· Nível de poluição: Adequado para ambientes moderados de poluição (até a poluição do grau III).

· Resistência sísmica: projetado para suportar a intensidade do terremoto de até 8 graus na escala Richter.

Essas condições ambientais garantem que o disjuntor opere de maneira confiável sob condições típicas encontradas nos sistemas de distribuição de energia.

Possíveis causas de falha do circuito elétrico

Item: LW16-40.5 SF6 Disjuntor do circuito

· Pressão de gás SF6 com defeito:

· · A pressão insuficiente do gás SF6 pode levar a um desempenho ruim de extinção do arco, fazendo com que o disjuntor não interrompa as falhas corretamente.

· Contaminação do gás SF6:

· · Umidade ou contaminantes no gás SF6 podem degradar suas propriedades dielétricas, afetando o desempenho do disjuntor.

· Falha mecânica:

· · Desgaste e rasgo de componentes internos, como contatos, molas ou mecanismo operacional, podem causar falha na operação de abertura/fechamento.

· Sobrecarga elétrica:

· · A corrente excessiva que passa pelo disjuntor além de sua capacidade nominal pode causar superaquecimento, danos aos contatos ou falha de isolamento.

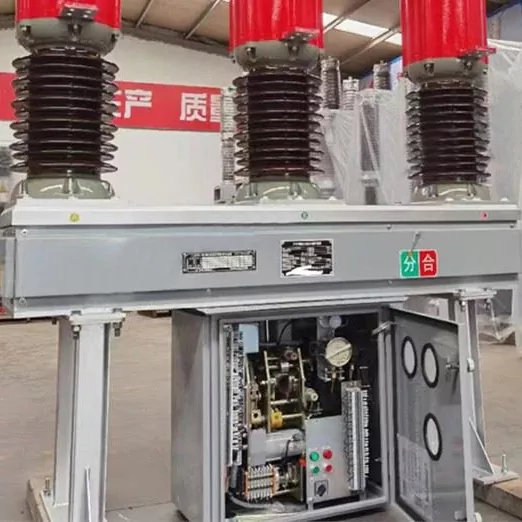

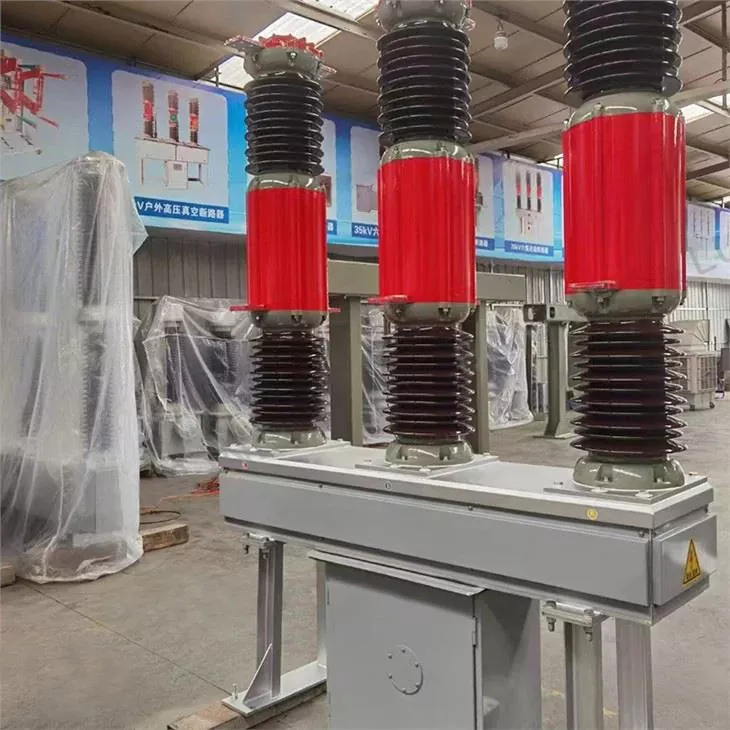

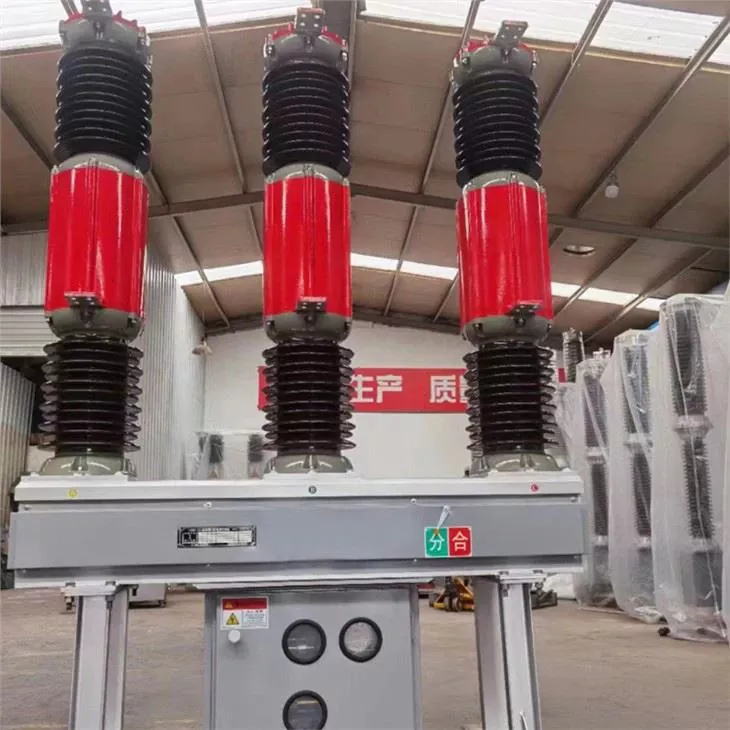

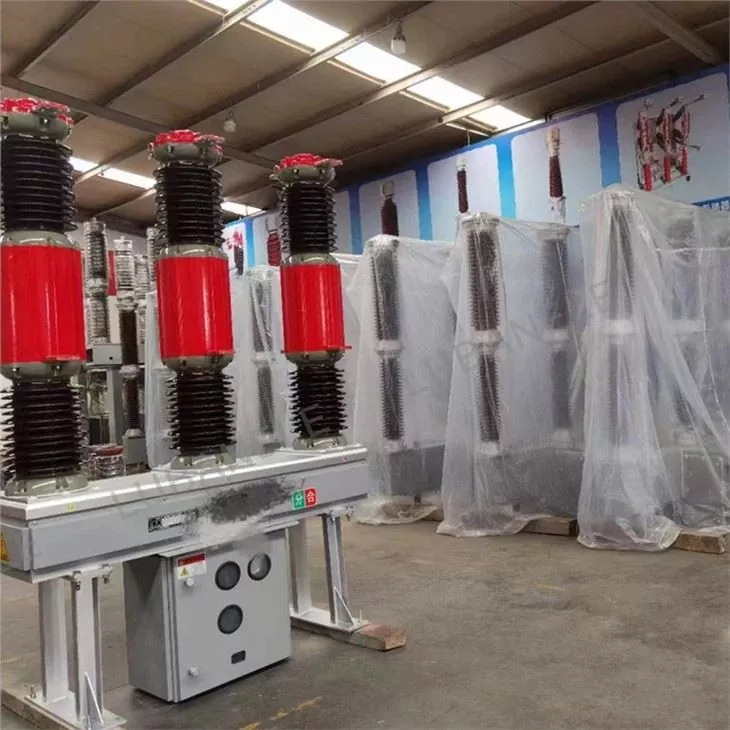

Tiro real do produto

Perguntas frequentes

Item: LW16-40.5 SF6 Disjuntor do circuito

1. Qual é a tensão nominal do disjuntor LW16-40.5 SF6?

· O disjuntor LW16-40.5 SF6 foi projetado para uma tensão nominal de 40,5 kV e é adequado para sistemas de energia de 35 kV.

2.O tipo de gás é usado no disjuntor?

· O gás LW16-40.5 usessf6 (hexafluoreto de enxofre), que possui excelentes propriedades dielétricas e de exceção de arco.

3. Com que frequência o disjuntor LW16-40.5 SF6 pode operar?

· O LW16-40.5 foi projetado para a operação forfentente, tornando-o ideal para aplicações como disjuntores de empate e disjuntores para bancos de capacitores e reator.

4. Esse disjuntor substitua outros tipos de disjuntores?

· Sim, o LW16-40.5 coloca diretamente o disjuntor sem óleo SW2-35. Com o uso de suportes de filtro, ele também pode substituir vários tipos de disjuntores com vários oleados.
