Disjuntor LW30-252 Sf6

Artigo: Disjuntor LW30-252 Sf6

O disjuntor SF6 LW30-252 (230kV) possui vários recursos avançados, tornando-o altamente confiável e eficiente:

● Princípio de interrupção avançado: Garante excelente desempenho na interrupção de correntes e no enfrentamento de fenômenos elétricos.

● Rápida recuperação da resistência dielétrica: Restaura rapidamente a rigidez dielétrica após a interrupção, minimizando o risco de nova avaria ou reignição.

● Tempo de queima curto: A extinção rápida do arco reduz o tempo durante o qual os contatos ficam expostos a altas correntes, melhorando a durabilidade.

● Longa vida elétrica: Projetado para uso operacional prolongado com desgaste mínimo.

Principais recursos:

● Gás SF6 como meio de isolamento e interrupção: O gás SF6 é usado para fornecer isolamento e extinção de arco, sem risco de combustão ou explosão, tornando-o seguro para uso em áreas densamente povoadas.

● Estrutura de interrupção única: Apresenta um design simples com menos peças, aumentando a confiabilidade.

● Mecanismo Operado por Mola: Utiliza mecanismo completo de mola, o que torna a estrutura compacta, simples e de fácil manutenção.

● Alta Confiabilidade e Baixa Manutenção: O disjuntor foi projetado para manutenção mínima, mantendo ao mesmo tempo alta confiabilidade operacional.

Descrição do modelo

Principais Parâmetros Técnicos

Estrutura e dimensões de montagem

Ambiente de trabalho:

Artigo: Disjuntor LW30-252 Sf6

● Método de instalação: Montagem lateral ou central.

● Temperatura do ar ambiente:

● Limite superior: +40°C

● Limite inferior: -30°C

● Altitude: Até 2.000 metros. Para altitudes mais elevadas, o nível de isolamento nominal deve ser aumentado em conformidade.

● Pressão do Vento: Máximo de 700 Pa (equivalente a velocidade do vento de 34 m/s).

● Intensidade Sísmica: Pode suportar intensidades de terremotos de até 8 graus.

● Nível de Contaminação: Classe I (nível de poluição luminosa).

● Diferença máxima de temperatura diária: Não superior a 25°C.

Possíveis causas de falha no circuito elétrico

● Contaminação por gás SF6:
A presença de impurezas ou umidade no gás SF6 pode degradar suas propriedades isolantes e de extinção de arco, levando à falha do circuito.

● Divisão de isolamento:
Se os materiais de isolamento (como vedações, juntas ou buchas) se deteriorarem, poderá causar curto-circuitos ou vazamentos, comprometendo o desempenho do disjuntor.

● Falhas Mecânicas:
O desgaste ou o mau funcionamento de componentes mecânicos, como o mecanismo operado por mola, contatos ou mecanismos de operação, podem impedir ações adequadas de abertura/fechamento e levar à falha.

● Arc Flash ou Re-ignição:
Se o disjuntor não extinguir totalmente o arco ou sofrer uma nova ignição, poderá causar mais danos aos componentes internos e levar à falha operacional.

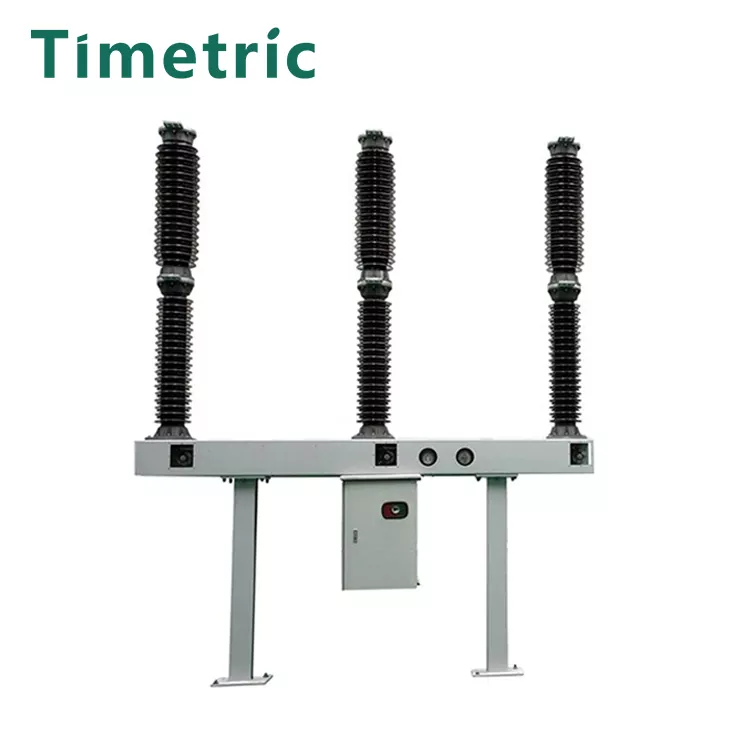

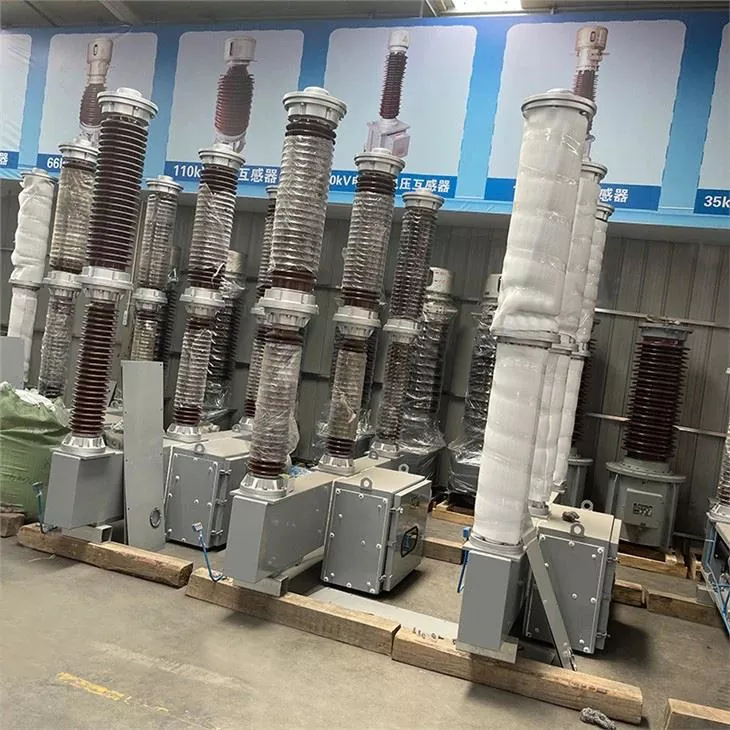

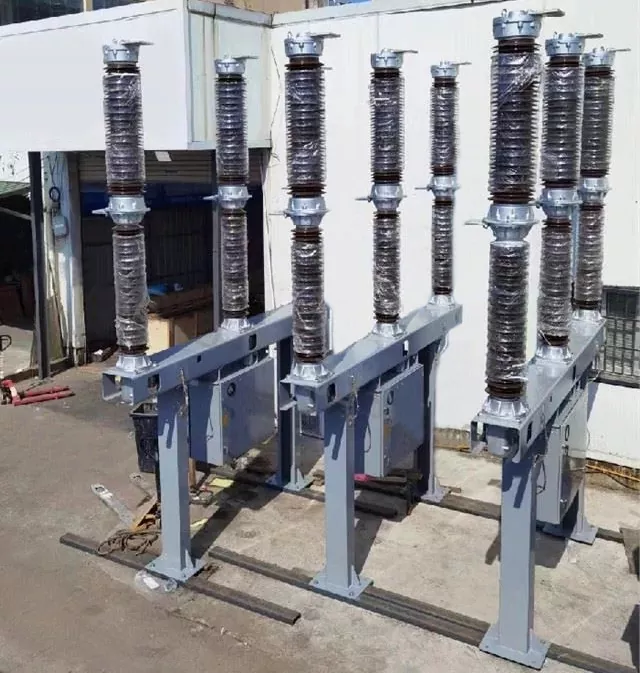

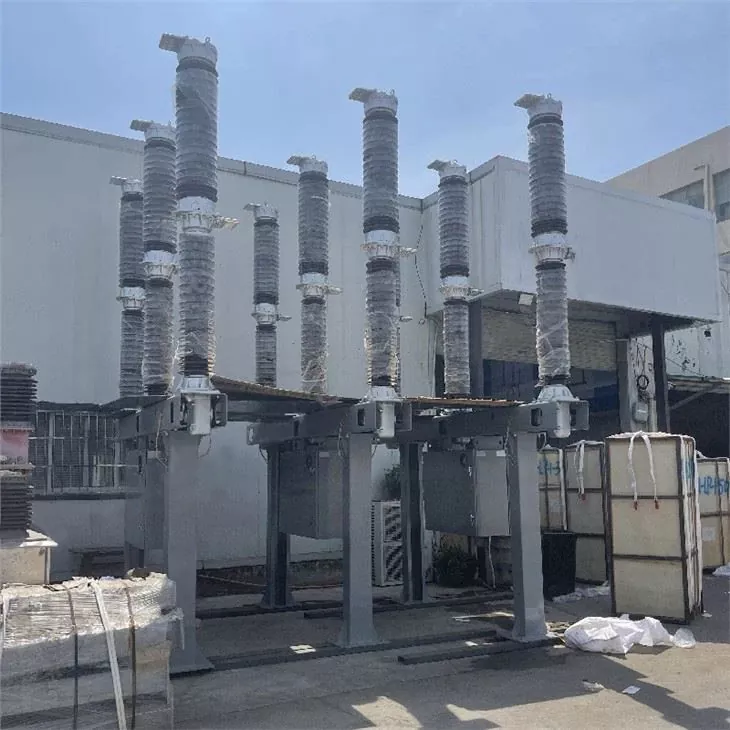

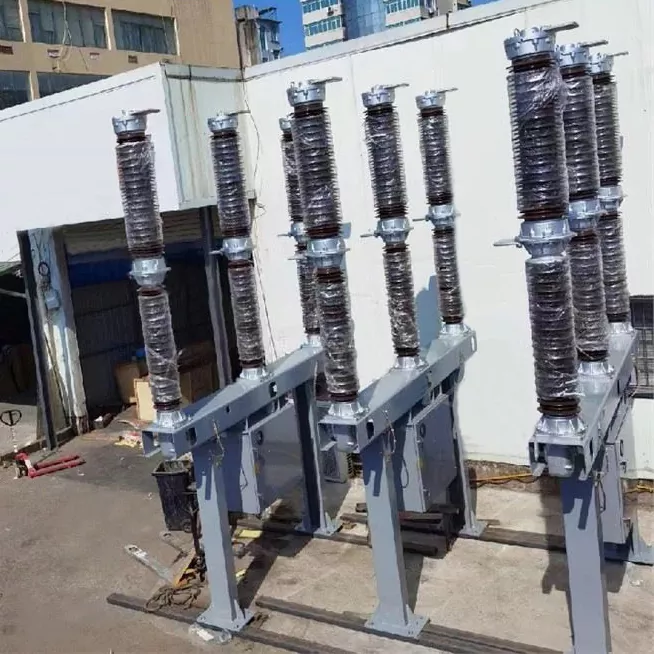

Foto real do produto

Perguntas frequentes

A1:O que é o disjuntor LW30-252 SF6?
Q1:O disjuntor SF6 LW30-252 é um disjuntor isolado a gás SF6 de alta tensão projetado para aplicações de 230kV. Ele usa gás hexafluoreto de enxofre (SF6) como meio de isolamento e extinção de arco.

A2: Para quais aplicações o disjuntor SF6 LW30-252 é usado?
Q2:É usado para comutação e proteção de linhas de transmissão e distribuição de alta tensão, gerenciando correntes de carga e correntes de falha de curto-circuito.

A3:Qual é a faixa de temperatura operacional?
Q3: O disjuntor normalmente opera dentro de uma faixa de temperatura de -30°C a +40°C, com ajustes específicos necessários para condições extremas.

A4:Qual é a altitude máxima para operação?
Q4: O disjuntor SF6 LW30-252 é adequado para instalação até 2.000 metros acima do nível do mar. Para altitudes mais elevadas, o nível de isolamento deve ser aumentado em conformidade.
