LW30-72.5 Disjuntor de circuito SF6

Item: LW30-72.5 SF6 Breaker

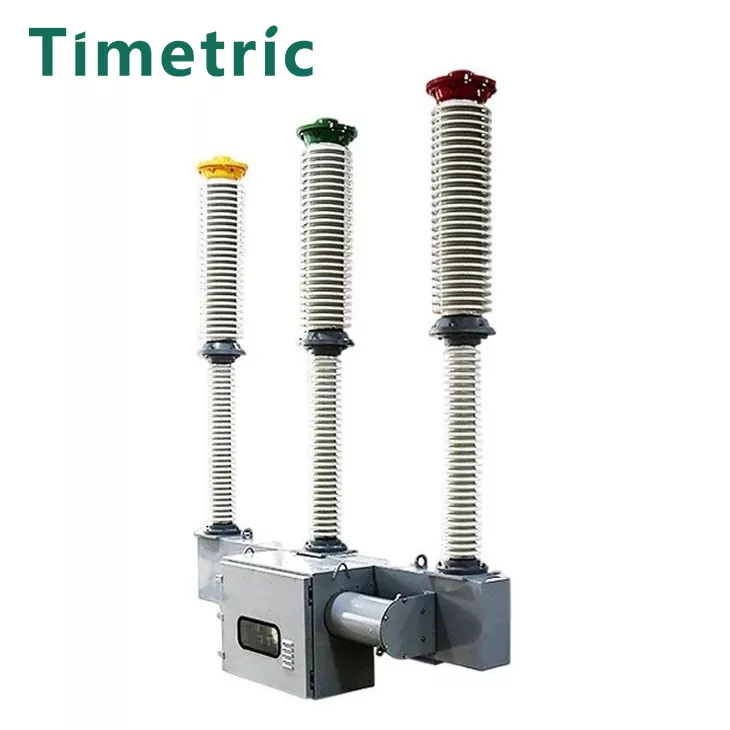

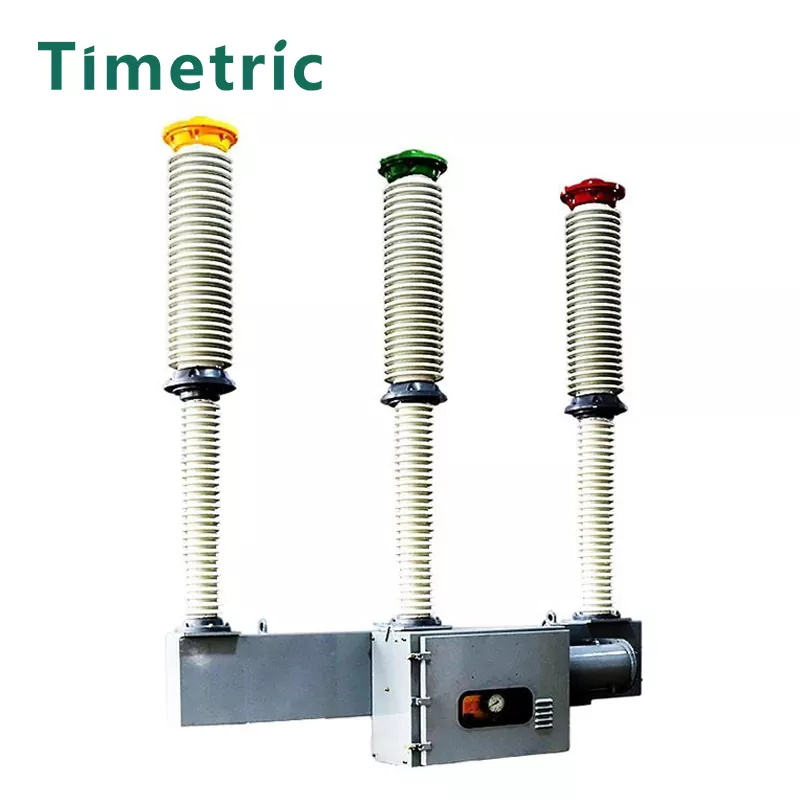

Thelw30-72.5 O disjuntor SF6 apresenta a câmara de extinção de arco de energia. Cada pólo do disjuntor possui uma estrutura de coluna de aslementos, estrutura de fratura única e, juntos, os três pólos são montados em um único quadro. Esses pólos são mecanicamente vinculados e operados pelo mecanismo de Aspring.

Os principais componentes incluem:

· THEARC Sleeve de porcelana de interruptor na parte superior.

· Manga de porcelana e moldura no meio.

· A caixa de the -mecanismo está localizada centralmente na parte inferior da estrutura, contendo o mecanismo operacional da prole e as peças de controle elétrico.

· A haste de saída do mecanismo se conecta ao braço do crank.

· O controlador de densidade de gás ASF6 é montado na frente da estrutura.

· O quadro é suportado em ambas as extremidades, Bypillars.

Descrição do modelo

Principais parâmetros técnicos

Dimensões de estrutura e montagem

Ambiente de trabalho:

Item: LW30-72.5 SF6 Breaker

O disjuntor LW30-72.5 SF6 foi projetado para operar de maneira confiável nas seguintes condições ambientais:

Temperatura ambiente:

1. Alto: + 40 ° 100

2. Low: -30 ° 100

Altitude:

1. ≤ 2000 metros acima do nível do mar

2. Para instalações acima dessa altitude, são necessários ajustes no nível de isolamento nominal.

Condições de umidade:

1. Umidade relativa média diária: ≤ 95%

2. Umidade relativa média mensal: ≤ 90%

Resistência sísmica:

1. Pode suportar terremotos com uma intensidade máxima de 8 graus.

Pressão do vento:

1. Velocidade máxima do vento: 34 m/s (equivalente a 700 pA).

Nível de poluição:

1. Adequado para instalação em áreas com um nível de contaminação da classe III ou abaixo.

Outros requisitos:

1. Livre de gases inflamáveis, explosivos ou corrosivos no ar circundante.

2. O local da instalação não deve ser propenso a vibrações frequentes e graves.

Possíveis causas de falha do circuito elétrico

Item: LW30-72.5 SF6 Breaker

Depleção de gás SF6:

1. A perda de gás SF6 devido a vazamentos ou reabastecimento insuficiente pode levar a um mau desempenho de extinção e isolamento de arco.

Falha de interrupção do arco:

1. Extinção de arco insuficiente devido a um interruptor com defeito ou operação inadequada do sistema de limpeza de arco.

Falha mecânica de ligação:

1. A falha mecânica no mecanismo da mola ou nos componentes de ligação pode impedir a operação adequada de abertura/fechamento.

Contaminação ou corrosão:

1. A presença de umidade ou contaminantes no gás SF6 ou nos componentes internos pode degradar as propriedades de desempenho e isolamento.

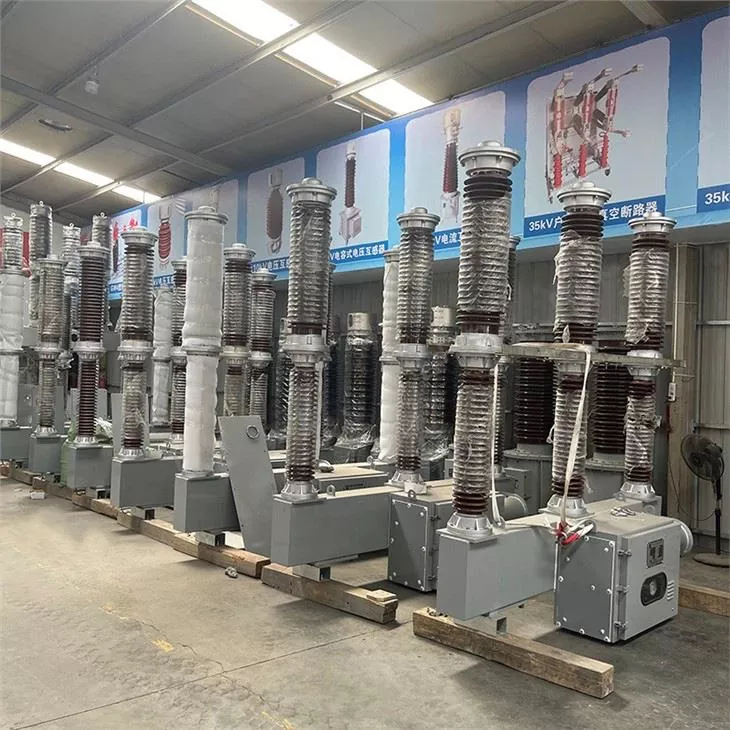

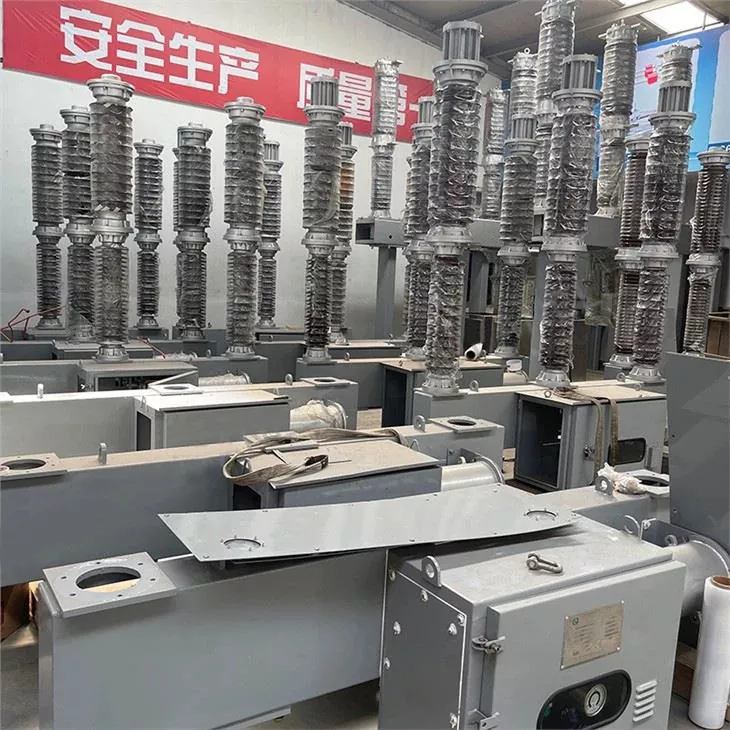

Tiro real do produto

Perguntas frequentes

Item: LW30-72.5 SF6 Breaker

· P: Qual é a tensão nominal do disjuntor LW30-72.5 SF6?
A: A tensão nominal é de 72,5 kV.

· · P: Qual é a aplicação principal do disjuntor LW30-72.5 SF6?
R: É usado principalmente para proteger as linhas de transmissão e distribuição em redes elétricas e também pode ser usado para a comutação do capacitor.

· · Q: Que tipo de meio de interrupção o LW30-72.5 SF6 Disjuntor usa?
R: Ele usa o gás SF6 (hexafluoreto de enxofre) como meio interrompido e isolante.

· · P: Como o LW30-72.5 SF6 disjuntor apaga os arcos?
R: Utiliza o princípio extintor de arco de auto-energia, onde o gás SF6 resfria rapidamente o arco e recupera a força dielétrica após a interrupção.
