LW36-40.5 SF6 Disjuntor de circuito

Item: LW36-40.5 SF6 Disjuntor de circuito
GAS SF6: Excelente desempenho de extinção de arco.
Design compacto: estrutura simples e eficiência de espaço.
Operação confiável: bom desempenho de abertura com operação equilibrada.
Breaker selado: ruído operacional reduzido.
Baixa manutenção: requisitos mínimos de inspeção e manutenção.

Enviar consulta

Descrição do produto

Item: LW36-40.5 SF6 Disjuntor de circuito

O disjuntor SF6 Thelw36-40.5 SF6 é um equipamento elétrico de alta tensão externo trifásico e 50Hz, projetado para o controle e proteção dos sistemas de transmissão e distribuição de energia de 40.5kV. É adequado para aplicações, incluindo:

· Disjuntores de ligação.

· Comutação de bancos do capacitor.

· Medição e proteção com transformadores de corrente anexável.

Principais recursos:

Conformidade com os padrões: atende ao National StandardGB1984-1989 ("disjuntor de alta tensão CA") e a Comissão Internacional de Eletrotechnicais Standardieec60056: 1987 ("disjuntor de alta tensão CA").

Excelente desempenho de quebra:

O Usa a câmara de extinção de arco de gás compressa para a extinção rápida do arco.

o tempo de arco curto para proteção aprimorada.

o Chapable Ofbroking 25 KA 20 vezes sob tensão nominal sem degradação do desempenho.

Baixa manutenção:

o Não há necessidade de manutenção de gás SF6 durante sua vida útil.

o Oferece vida elétrica com intervenção mínima.

Isolamento confiável:

o pode suportar 40,5 kV por 10 minutos à pressão de bitola zero, garantindo um desempenho robusto de isolamento.

Alta confiabilidade mecânica:

o Projetado operação Forfrequent, com capacidade de fechamento Strong.

o pode-se com segurança e fechar correntes bancárias de capacitor de até 400 amperes sem reager.

o Capaz de alternar com segurança as longas filas (até 25 a 50 km) sem problemas como arco ou desgaste.

Design compacto e simples:

o Tamanho compacto com estrutura de Asimple.

o longos períodos de operação livre de manutenção, garantindo tempo de inatividade e custos reduzidos.

Descrição do modelo

Principais parâmetros técnicos

Não.	ltem		Unidade	Dados
1	Avaliado	tensão	kv	40.5
	Isolamento nominal nível	Impacto do raio resistir à tensão (valor total da crista)	kv	185
		Frequência de potência Salta a tensão (IMIN)	kv	95
2	Corrente classificada		A	1600 2000
3	Vida mecânica		Próximo bime	3000
4	Pressão nominal da pressão de lgauge de gás hexafluoreto de enxofre em 20 ℃)		MPA	0.50
5	Pressão de alarme/pressão funcional mínima (pressão do medidor em 20 ℃)		MPA	0,47/0,45
6 7	Corrente de comutação de curto -circuito nominal		o	25 63	31.5
	Corrente de fechamento de curto-circuito classificada (pico)		O		80
8	Corrente de resistência a curto período nominal (corrente estável térmica)		o	25	31.5
9	Corrente de resistência a curto período nominal (corrente estável térmica)		o	60	80
10	Corrente de comutação de curto -circuito nominal		o	63	8
11	O número cumulativo de tempos de comutação sob comutação de curto-circuito nominal		Vezes	15	10
12	Duração do curto -circuito nominal		S	4
13	Time de fechamento Lat classificou Voltagel de operação			≤0.1
14	Tempo de troca (na tensão operacional nominal)		5	≤0,06
15	Ordem de operação nominal			C-0.3S-Co-180S-Co
16	Classificação de abertura e fechamento de capacitores monomiais		A	400
17	Em vazamento		%anos	≤1
18	Teor de água do gás hexafluoreto de enxofre (v/v)			≤150x10-9
19	Mecanismo de operação da mola do CT14 com tensão operacional nominal
	Bobina de fechamento, tensão de abertura da bobina		V	Broadcast: 220 380 IDC): 48 110 220
	Tensão do motor de armazenamento de energia		V	IAC): 220 380 (DC): 110 220
20	Peso do gás de hexafuoreto de enxofre		KG	8
21	Peso do disjuntor de circuito [mecanismo operacional de Nduding)		KG	1400

Dimensões de estrutura e montagem

Ambiente de trabalho:

Item: LW36-40.5 SF6 Disjuntor de circuito

Ambiente de trabalho de LW36-40.5 SF6 Disjuntor de circuito:

Faixa de temperatura ambiente:

Min: -30 ° C.

Máx: +40 ° C.

(Para condições especiais, pode ser personalizado para faixas de temperatura mais altas ou mais baixas.)

Altitude:

Pode ser usado até 1.000 metros acima do nível do mar.

Para altitudes acima de 1.000 metros, podem ser necessários ajustes para garantir o desempenho adequado.

Umidade:

A umidade relativa não deve exceder 95%(não condensador).

Nível de poluição:

Adequado para ambientes com níveis de poluição moderada (UP TOPOLUTION GRAU III, conforme os padrões da IEC).

Resistência sísmica:

Projetado para suportar a intensidade do esquema de até 8 graus na escala Richter.

Resistência ao vento:

Pode suportar a velocidade do vento até 160 km/h, tornando -o adequado para instalações ao ar livre em áreas sujeitas a ventos fortes.

Possíveis causas de falha do circuito elétrico

Item: LW36-40.5 SF6 Disjuntor de circuito

Possíveis causas de falha do circuito elétrico:

Pressão insuficiente do gás SF6:

A baixa pressão do gás SF6 pode prejudicar a capacidade de exceção do arco do disjuntor, levando à falha na interrupção correta de falhas. Verificações regulares de pressão de gás são necessárias para uma operação confiável.

Contaminação do gás SF6:

Os contaminantes (por exemplo, umidade, ar ou partículas) no gás SF6 podem degradar suas propriedades dielétricas e eficácia de enredamento de arco, resultando em operação defeituosa.

Falhas mecânicas:

O desgaste dos componentes internos (por exemplo, contatos, molas, mecanismos de oração) pode levar ao mau funcionamento, como falha em fechar ou abrir o disjuntor quando necessário.

Condições de supercritos ou curto -circuito:

Se o disjuntor for submetido a condições de arco-arco-ar-10, além de sua capacidade nominal, poderá deixar de interromper a corrente de falha efetivamente, potencialmente levando a danos no sistema.

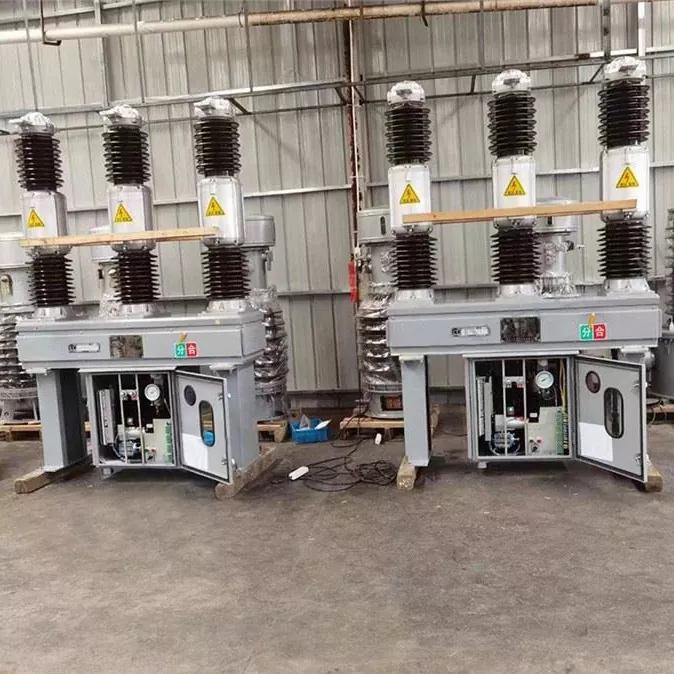

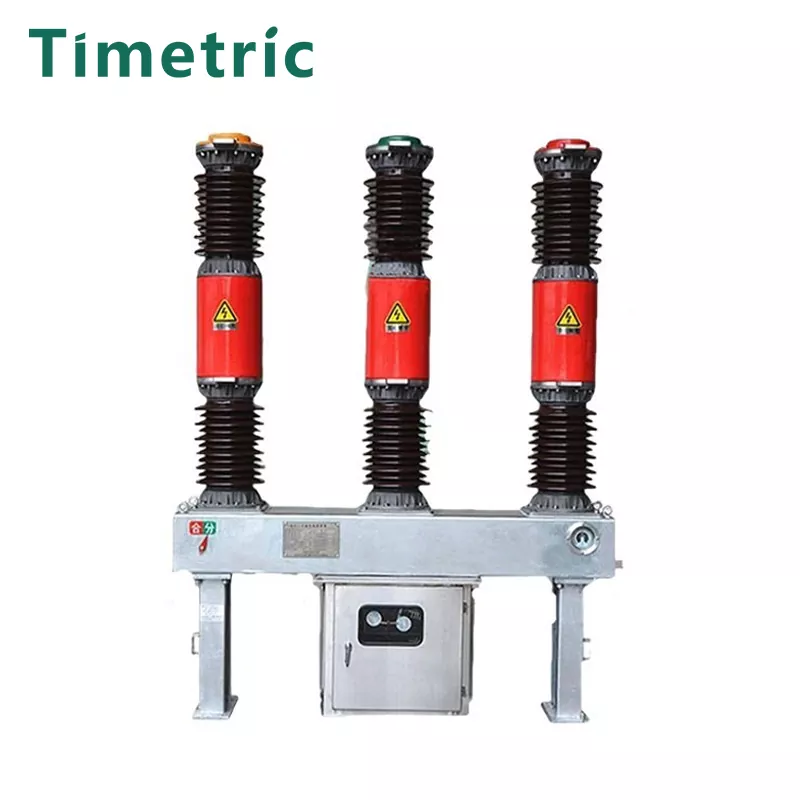

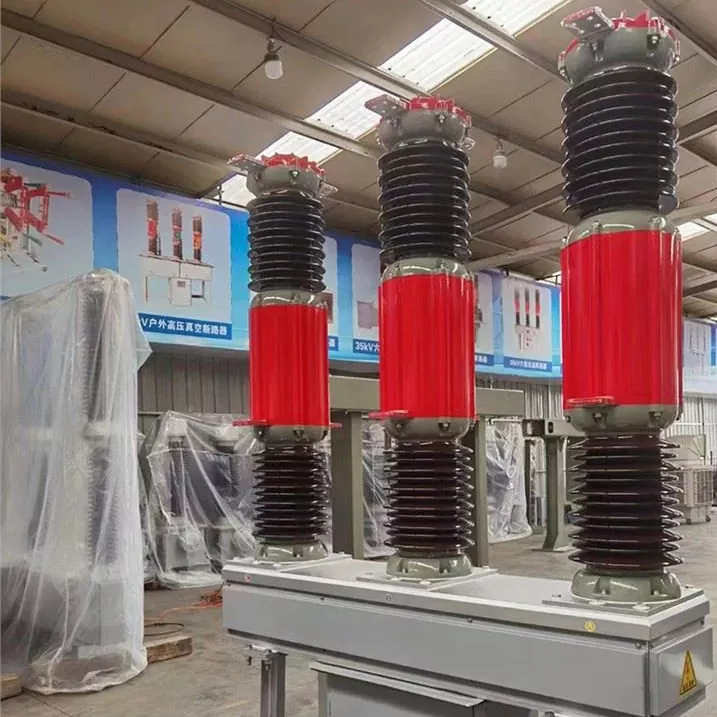

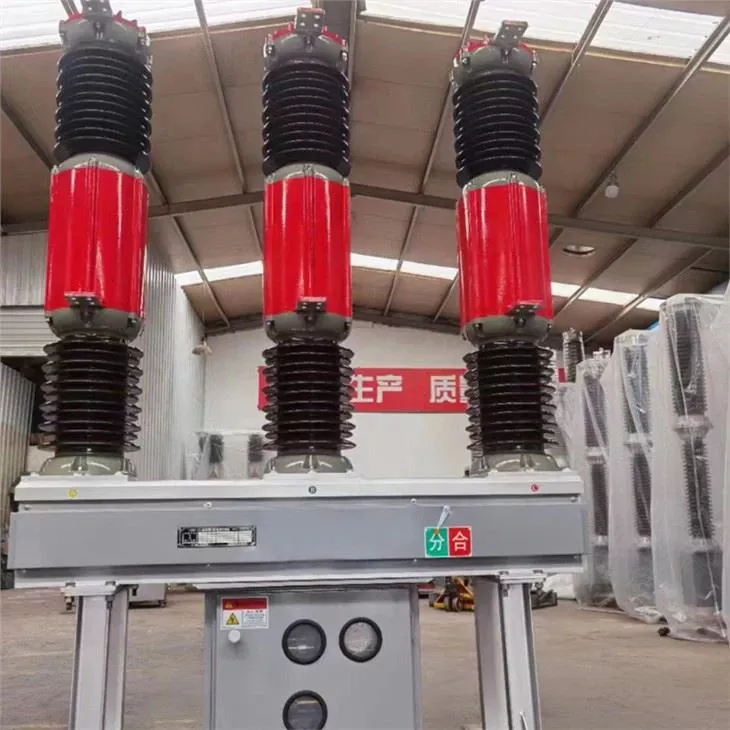

Tiro real do produto

Perguntas frequentes

Item: LW36-40.5 SF6 Disjuntor de circuito

1. Qual é a tensão nominal do disjuntor LW36-40.5 SF6?

· O disjuntor LW36-40.5 SF6 foi projetado para a tensão de 40,5 kV, adequada para sistemas de transmissão e distribuição de energia de 35 kV.

2.O tipo de gás o LW36-40.5 usa para extinguir arco?

· O Breaker usessf6 (hexafluoreto de enxofre) gás, conhecido por suas excelentes propriedades dielétricas e de exceção de arco, garantindo operação confiável, mesmo sob condições de falha alta.
