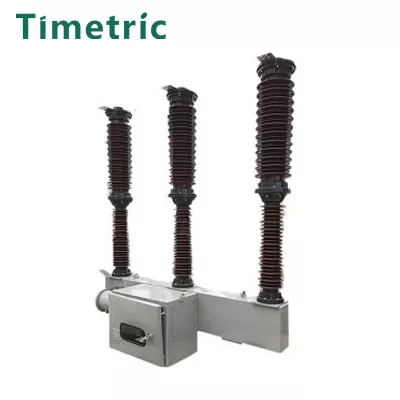

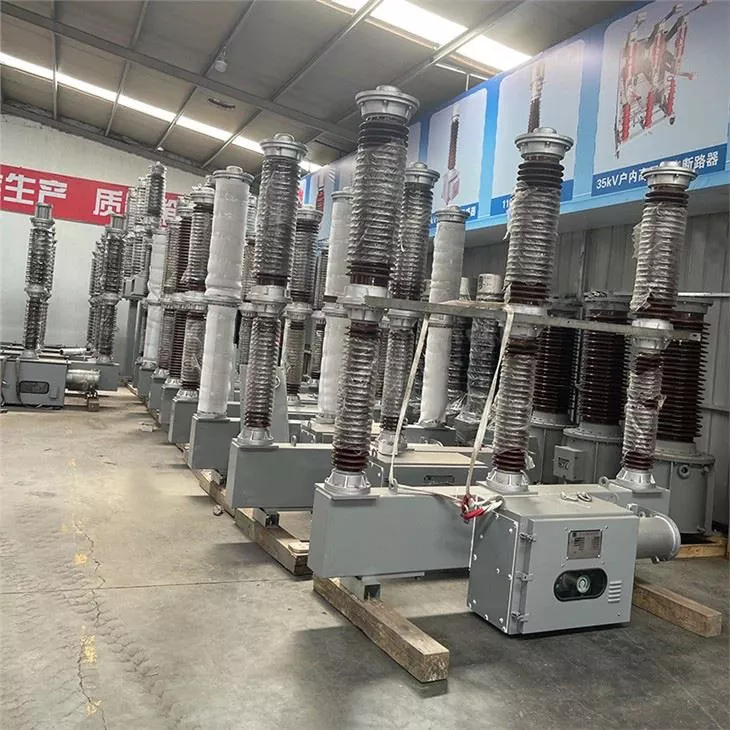

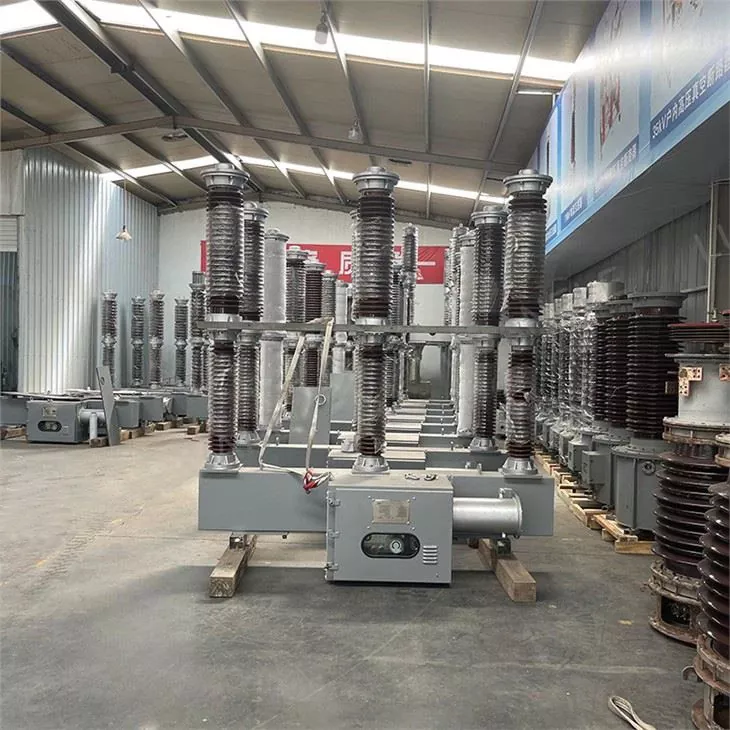

Disjuntor LW9-72.5 Sf6

Artigo: Disjuntor LW9-72.5 Sf6
Excelente desempenho de extinção de arco:
O gás SF6 oferece excelentes capacidades para extinção de arcos elétricos.
Design compacto e simples:
O disjuntor apresenta uma estrutura simples e um tamanho compacto para fácil instalação.
Desempenho de abertura eficaz:
Oferece operação equilibrada com desempenho de abertura confiável.
Design selado com baixo ruído:
A construção selada minimiza o ruído operacional.
Baixos requisitos de manutenção:
O disjuntor tem uma carga de trabalho reduzida de inspeção e manutenção, tornando-o fácil de usar.

Enviar consulta

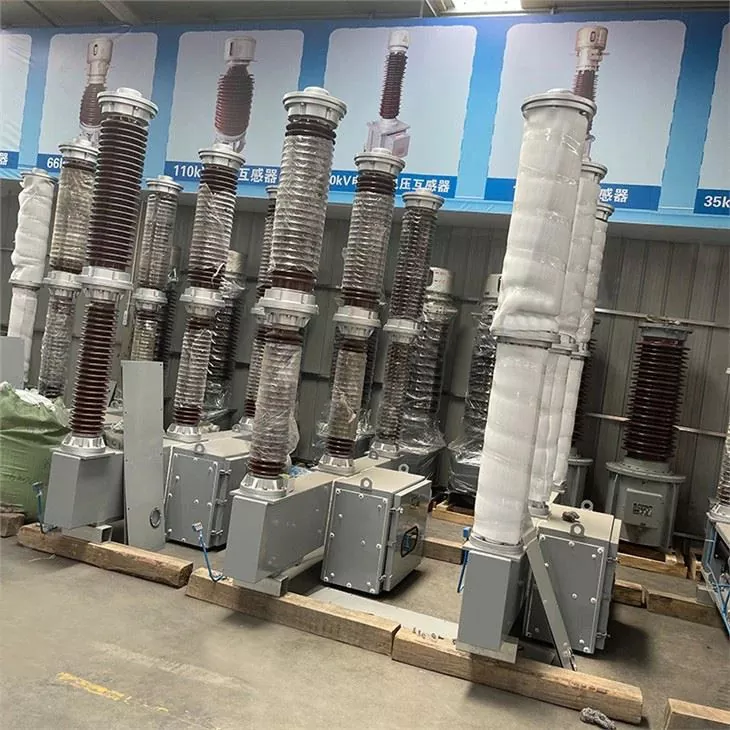

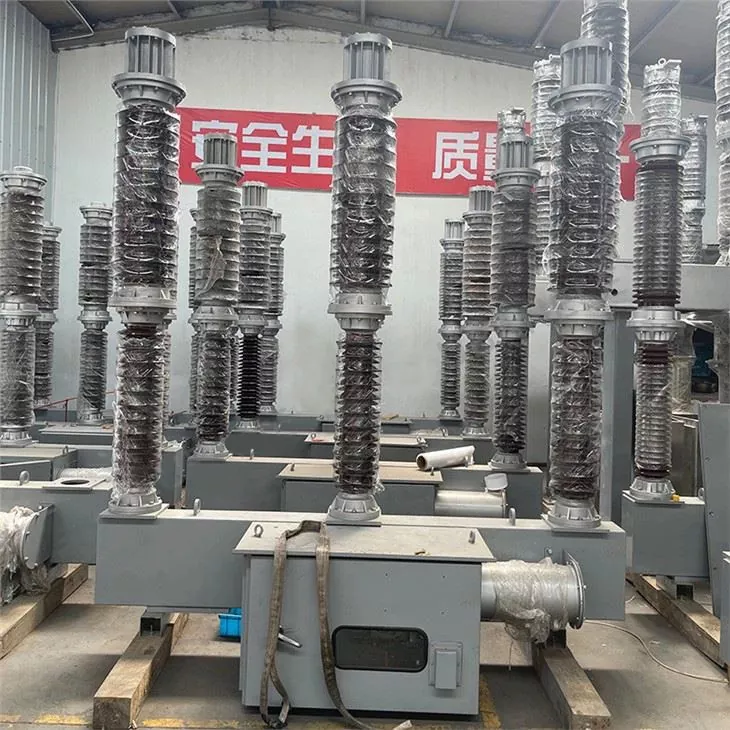

Descrição do produto

As vantagens do disjuntor externo LW9-72.5 SF6 de alta qualidade:

Principais benefícios:

Poderosa capacidade de quebra

O disjuntor SF6 LW9-72.5 utiliza gás de alta pressão para extinguir rapidamente arcos elétricos, garantindo interrupção rápida e segura de altas correntes. Previne eficazmente o risco de re-ignição ao desligar correntes capacitivas ou indutivas, tornando-o confiável para circuitos de média e alta tensão.

Duradouro e durável

Este disjuntor tem uma longa vida útil e requer manutenção menos frequente. Ele foi projetado para lidar com operações frequentes e pode realizar até 19 interrupções consecutivas em plena capacidade (50 kA), com capacidade total de interrupção de até 4.200 kA.

2、Longa vida elétrica

Isolamento Superior

O gás SF6 proporciona excelente isolamento, permitindo que o disjuntor opere com segurança mesmo sob alta pressão (0,3 MPa). Ele passa facilmente em vários testes de isolamento, oferecendo um forte nível de proteção contra falhas elétricas.

Vedação confiável e baixa manutenção

O design do disjuntor garante a vedação hermética dos compartimentos de gás, evitando a entrada de umidade. Cada parte, incluindo a câmara do interruptor e o resistor, está alojada em seu próprio compartimento de gás. Isto simplifica a instalação e a manutenção sem a necessidade de abrir os componentes internos.

Descrição do modelo

Ambiente de trabalho:

Artigo: Disjuntor LW9-72.5 Sf6

Condições de instalação e operação:

Opções de montagem: montagem lateral ou central

Faixa de temperatura:

Limite superior: +40°C

Limite inferior: -30°C

Altitude: ≤2000m

(Para altitudes mais elevadas, o nível de isolamento nominal deve ser aumentado)

Resistência ao Vento:

Pressão máxima do vento: 700 Pa (equivalente a velocidades do vento de 34 m/s)

Resistência Sísmica:

Intensidade do terremoto de até 8 graus

Nível de Poluição: Classe I

Diferença máxima de temperatura diária: não mais que 25°C

Principais Parâmetros Técnicos

Número	Parâmetro	Unidade	Valor
1	Tensão nominal	kV	72.5
2	Corrente nominal	A	2500/3150
3	Corrente nominal de interrupção de curto-circuito	ka	31,5/40
4	Corrente nominal de curto-circuito (valor de pico)	ka	80
5	Corrente suportável nominal de curta duração	ka	31,5/40
6	Duração nominal de curto-circuito	S	4
7	Corrente suportável de pico nominal (pico)	ka	80
8	Corrente de interrupção de falta de zona próxima	ka	31,5×75%
9	Corrente de interrupção nominal fora de sincronismo	ka	31,5×25%
10	primeiro coeficiente de pólo aberto		1.5
11	Horário de abertura	S	≤0,03
12	Tempo de pausa	S	≤0,06
13	Hora de fechamento	S	≤0,15
14	tempo parcial	S	≥0,3
15	tempo unido	S	0.06
16	Peso do gás hexafluoreto de enxofre carregado no disjuntor	kg	3.5
17	Peso bruto do disjuntor	kg	1000
18	Vida mecânica	Segunda categoria	3000

Atenção à fiação secundária

Intertravamento de interruptores

O intertravamento elétrico da chave é obtido através da conversão FK, que também inclui um intertravamento mecânico interno confiável. Ao abrir manualmente a chave, não puxe a trava com força se ela resistir. Da mesma forma, se a trava de fechamento não se mover, não puxe com força. Em vez disso, verifique a posição do ponteiro antes de tentar abrir ou fechar a chave novamente.

Medidor de pressão de vácuo

Os cabos do manômetro de vácuo de contato elétrico são conectados na parte inferior da tampa, com o contato normalmente aberto saindo do manômetro. O ponteiro do limite inferior está predefinido em 0,2 MPa (ou 0,25 MPa, considerando -10°C). Quando a pressão do gás SF6 cai para 0,2 MPa, o contato fecha e se conecta ao circuito de proteção do relé. Os usuários podem ajustar o limite inferior com base em suas necessidades operacionais, mas não deve ser inferior a 0,2 MPa.

Anéis de operação manual

O anel de fechamento está localizado na parte externa da caixa, enquanto o anel de ruptura está dentro. Certifique-se de usar o anel correto durante a operação manual para evitar erros.

Potência para motor de armazenamento de energia

O motor de armazenamento de energia deve ser alimentado por eletricidade CA.
