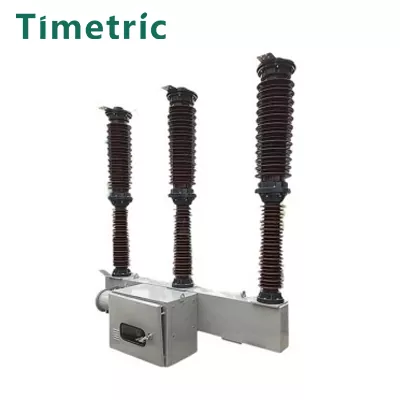

Disjuntor de hexafluoreto de enxofre LW9-72.5

Item: Disjuntor de hexafluoreto de enxofre LW9-72.5
O gás 1.SF6 oferece capacidades superiores para extinção de arcos elétricos.
2.O disjuntor apresenta uma estrutura simples e um tamanho compacto, facilitando a instalação.
3. Oferece operação equilibrada com desempenho de abertura eficaz.
4.O design selado minimiza o ruído operacional, garantindo um desempenho mais silencioso.
5. O disjuntor tem baixa carga de trabalho de inspeção e manutenção, tornando-o fácil de usar.

Enviar consulta

Descrição do produto

O disjuntor de hexafluoreto de enxofre LW9-72.5 é um dispositivo elétrico externo trifásico de alta tensão CA 50 Hz. Ele é projetado principalmente para a proteção de linhas de transmissão e transformação de energia, podendo também servir como disjuntor de interligação.

Principais recursos:

Montagem Trifásica:

O disjuntor é montado como uma unidade trifásica em uma carcaça, dotada de mecanismo de mola CT15.

Opções de controle:

Permite o controle manual das operações trifásicas no local, bem como o controle remoto. No entanto, não suporta operação monofásica.

Isolamento de alta qualidade:

Utilizando gás hexafluoreto de enxofre (SF6) como meio isolante, este disjuntor oferece níveis de isolamento extremamente elevados. A uma pressão de 0,3 MPa, pode passar facilmente em vários testes de isolamento com uma margem de segurança substancial.

Estrutura simples e desempenho de vedação:

O disjuntor apresenta um design simples com boas capacidades de vedação. A câmara de extinção de arco, o resistor e o suporte formam uma barreira de gás independente, e o baixo teor de umidade do gás SF6 aumenta a confiabilidade.

Fácil instalação e manutenção:

O disjuntor hexafluoreto de enxofre LW9-72.5 foi projetado para fácil instalação e manutenção, não exigindo desmontagem de componentes internos para manter a estanqueidade.

Descrição do modelo

Ambiente de trabalho:

Item: Disjuntor de hexafluoreto de enxofre LW9-72.5 Condições de instalação e operação

Opções de montagem:

Montado lateralmente

Montado no meio

Faixa de temperatura ambiente:

Limite superior: +40°C

Limite inferior: -30°C

Altitude:

Máximo: ≤2000m

(Para altitudes acima de 2.000 m, o nível de isolamento nominal deve ser aumentado de acordo)

Resistência ao Vento:

Pressão máxima do vento: 700 Pa (equivalente a velocidades do vento de 34 m/s)

Resistência Sísmica:

Intensidade do terremoto: até 8 graus

Nível de poluição:

Classe I

Diferença máxima diária de temperatura:

Não mais que 25°C

Principais Parâmetros Técnicos

Número de série	Parâmetro	Unidade	Valor
1	Tensão nominal	kV	72.5
2	Corrente nominal	A	2500/3150
3	Corrente nominal de interrupção de curto-circuito	ka	31,5/40
4	Corrente nominal de curto-circuito (valor de pico)	ka	80
5	Corrente suportável nominal de curta duração	ka	31,5/40
6	Duração nominal de curto-circuito	S	4
7	Corrente suportável de pico nominal (pico)	ka	80
8	Corrente de interrupção de falta de zona próxima	ka	31,5×75%
9	Corrente de interrupção nominal fora de sincronismo	ka	31,5×25%
10	primeiro coeficiente de pólo aberto		1.5
11	Horário de abertura	S	≤0,03
12	Tempo de pausa	S	≤0,06
13	Hora de fechamento	S	≤0,15
14	tempo parcial	S	≥0,3
15	tempo unido	S	0.06
16	Peso do gás hexafluoreto de enxofre carregado no disjuntor	kg	3.5
17	Peso bruto do disjuntor	kg	1000
18	Vida mecânica	Segunda categoria	3000

Estrutura e dimensões de montagem

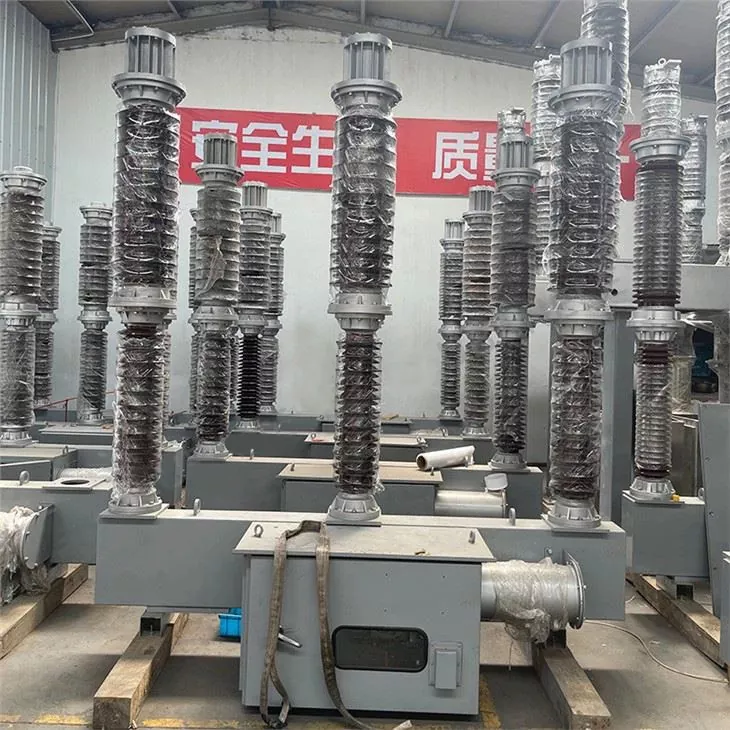

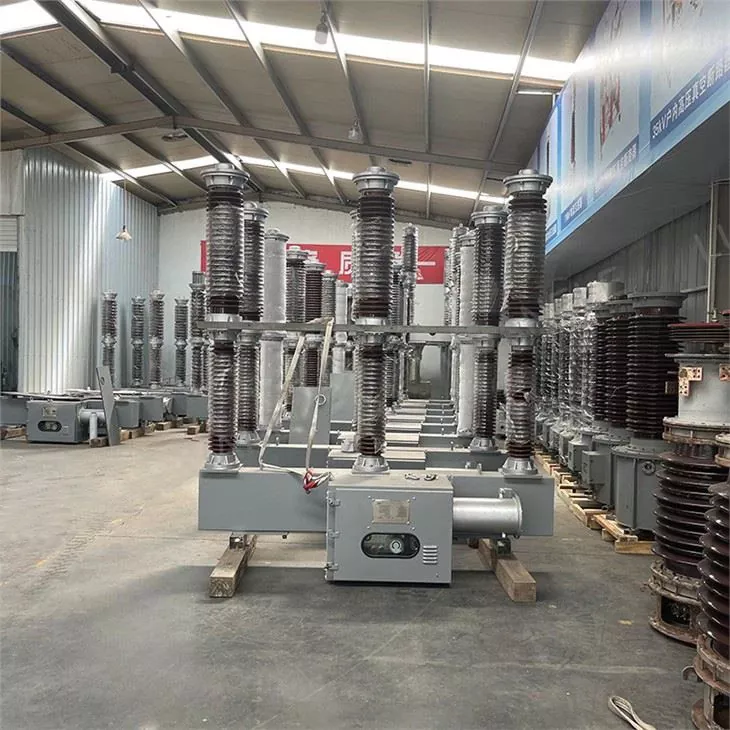

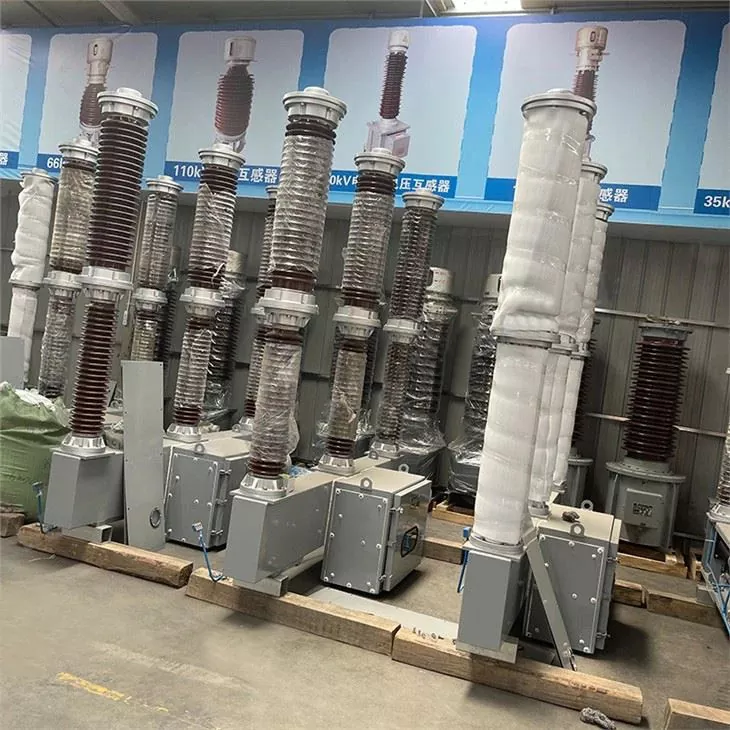

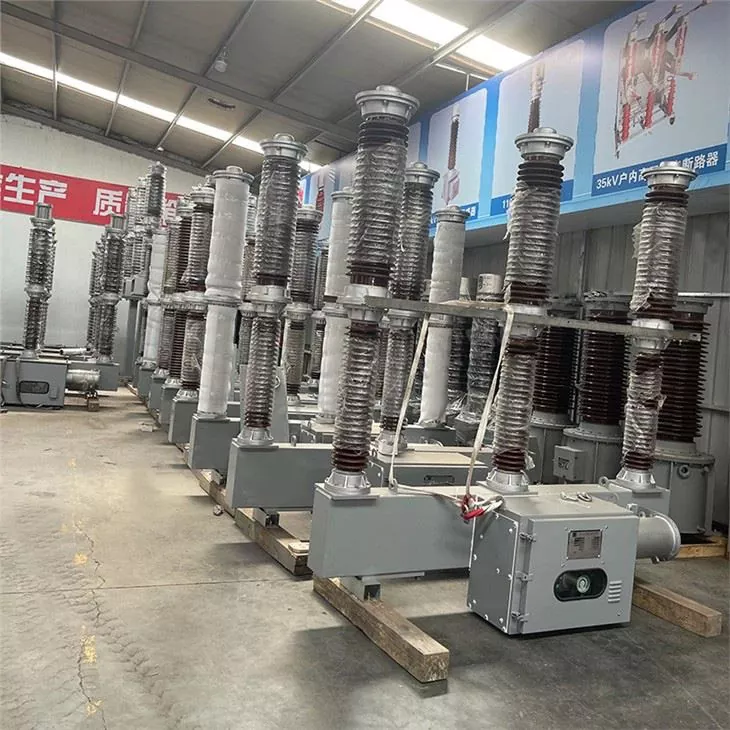

Foto real do produto

Perguntas frequentes

Q1: Qual é o tempo de entrega ou envio?

A1: O prazo de entrega depende da quantidade encomendada, geralmente dentro de 20-30 dias após o recebimento do pagamento antecipado.

Q2: Qual é a tensão nominal do disjuntor de hexafluoreto de enxofre LW9-72.5?

A2: A tensão nominal é 72,5 kV e 66 kV.

Q3: Como você controla a qualidade?

A3: Temos uma equipe profissional de controle de qualidade que segue os princípios de Gestão da Qualidade Total (TQM) para garantir a qualidade. Cada etapa está de acordo com os padrões e forneceremos fotos ou vídeos para sua referência.
