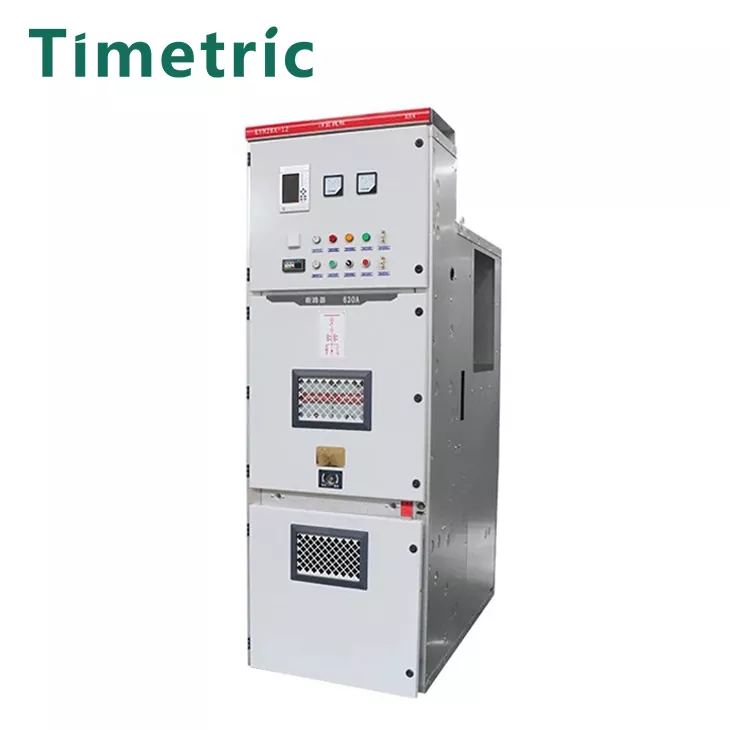

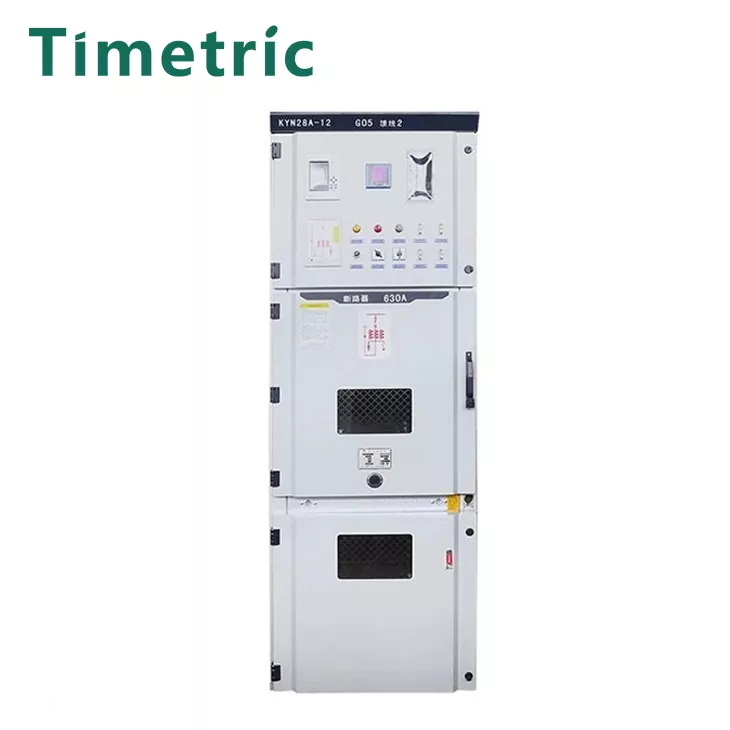

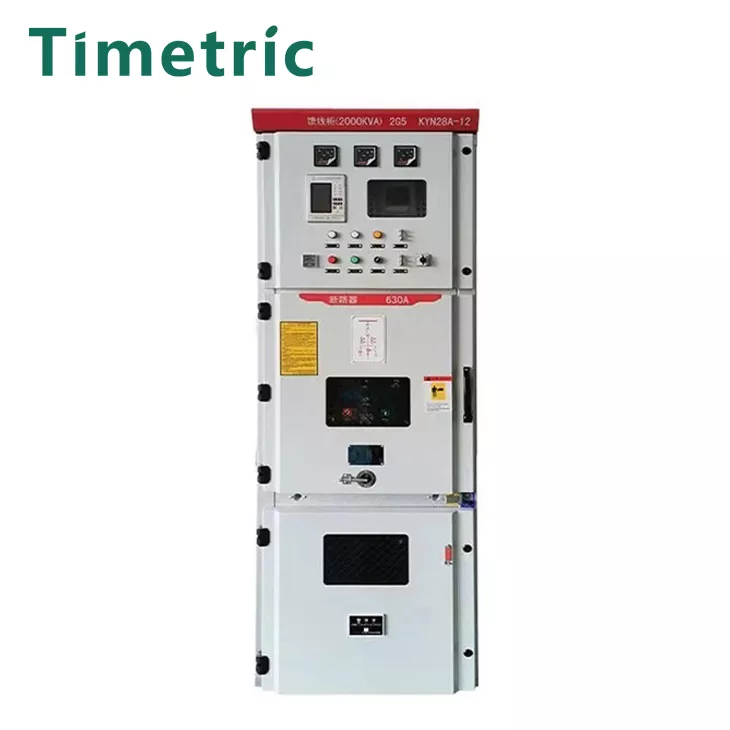

Gabinete de interruptor de média tensão

A faixa de tensão do gabinete da chave de tensão de média também pode ser estendida a 36kV, incluindo níveis de tensão mais comuns, como 3kV, 6kV, 10kV, 20kV e 35kV.

Áreas de aplicação: Os armários de comutação de média tensão são usados ​​principalmente em áreas residenciais urbanas, edifícios públicos, rodovias, indústrias químicas etc., para transmissão e distribuição de energia e controle e proteção de entrada e entrada de subestação.

O que é um gabinete de comutação de tensão média? O painel de chave encerrado em metal, que tem um bom desempenho de isolamento para outros equipamentos que não é interruptores de tensão de média, impede que os arcos queimem através do equipamento de energia, garante a segurança do uso de energia e também evita a expansão da faixa de falha de interruptores de média tensão ao usar eletricidade. O gabinete de interruptor de média tensão consiste em duas partes principais: o corpo do gabinete e o disjuntor e possui funções como linhas de entrada e saída de entrada e linhas de entrada e saída de cabo e conexão de barramento. O corpo do gabinete consiste em um alojamento, componentes elétricos (incluindo peças isolantes), vários mecanismos, terminais secundários e conexões.

Quais são as categorias de distribuição de média tensão?

De acordo com a estrutura do painel de comutação de média tensão, existem várias categorias de distribuição de média tensão:

(1) ARMAGE DE MUNDAÇÃO Enclitada semi-encerrada, a frente e as laterais do gabinete são fechadas, a parte traseira e o barramento são expostas, a estrutura é simples, o custo é baixo, a segurança é baixa e está perto de ser eliminada, como o tipo GGLA.

(2) ARMAGE DE MUITO CURSHENTE DO TIPO DE CAIXA, com uma concha de metal, mas menos compartimentos, o barramento também é fechado e a segurança é melhor. Como o tipo XGN.

(3) ARMENTAGEM DE VERDADE DE Média do tipo intervalo, cada sala é separada por uma ou mais partições não metálicas e a segurança é melhor. Como o tipo jyn.

(4) O painel de comutação de tensão de média blindada, cada sala é separada por partições de metal e aterradas, com boa segurança, estrutura complexa, alta precisão de processamento e preço um pouco mais alto. Como o tipo Kyn fabricado na China e o tipo ZSL de ABB.

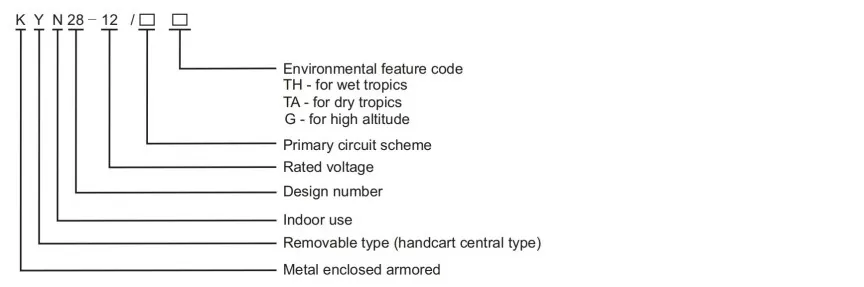

Descrição do modelo

Principais parâmetros técnicos

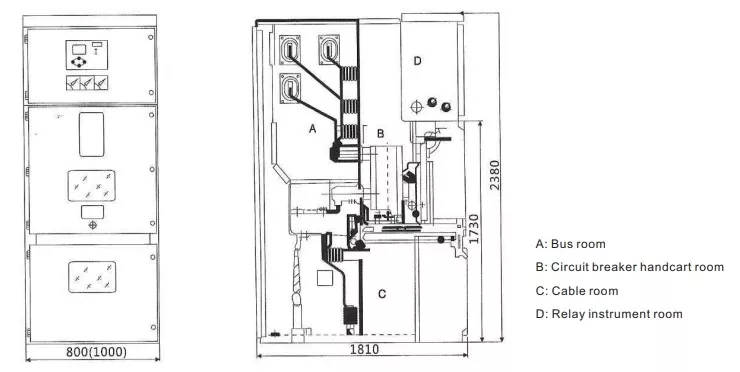

Dimensões de estrutura e montagem

Ambiente de trabalho:

Os requisitos do ambiente de uso da entrada de comutação de média tensão incluem temperatura, umidade, altitude, qualidade do ar e outros aspectos. ‌

1. Requisitos de temperatura ‌: Os requisitos de temperatura da entrada de interruptor de média tensão são geralmente -5 ℃ ~+40 ℃. Quando a temperatura excede esse intervalo, o desempenho elétrico, o desempenho mecânico e o nível de proteção do gabinete elétrico serão afetados‌.

‌2. Requisitos de umidade ‌: Os requisitos de umidade do distrito de média tensão são geralmente que a umidade relativa não excede 50%. Quando a umidade é muito alta, o vazamento, a redução de isolamento e outros problemas podem ocorrer dentro do gabinete elétrico, afetando a vida útil e a segurança do equipamento‌

3. Requisitos de altitude ‌: Para áreas de alta altitude, o painel de interruptor de média tensão precisa ser usado com capacidade reduzida ou submetida a testes de tensão de suporção de acordo com os padrões relevantes. Por exemplo, a uma altitude de 3.000 metros, são necessários testes de correção de isolamento e resistência à tensão para garantir a operação normal do equipamento‌

4‌. Requisitos de qualidade do ar ‌: Os requisitos de qualidade do ar da área de comutação de média tensão são relativamente altos e geralmente não contêm gases corrosivos, poeira e outras substâncias nocivas. Quando essas substâncias nocivas existem no ar, elas danificam o equipamento elétrico e afetam a vida útil e a segurança do equipamento‌

Vantagens e características do switchgear

As principais características e vantagens do painel de interruptor de média tensão incluem os seguintes aspectos:

1. Parâmetros de alto desempenho: o painel de interruptor de média tensão possui excelentes parâmetros de desempenho, como capacidade de suporta de alta tensão e capacidade de resistência à corrente de curto-circuito. Por exemplo, o impulso de raios resistente à tensão de interruptor de média tensão atinge 75kv, e a corrente de resistência a curto tempo de tempo pode atingir 25-40ka. Ele pode operar de forma estável em vários ambientes de alta tensão, resistir efetivamente a choques de falhas, como sobretensão e corrente de curto-circuito no sistema de energia e garantir a continuidade da fonte de alimentação.

2. Bom isolamento e desempenho de arco: o painel de interruptor de média tensão é projetado com bom isolamento e desempenho de arco. Por exemplo, a capacidade de arco interna do painel de interruptor de média tensão atinge 31,5ka/4s e 40ka/0,5s, que atende ao padrão AFLR em nível IAC, pode efetivamente limitar a faixa de impacto do arco durante falhas internas, reduzir os danos ao gabinete e ao redor e garantir a segurança do pessoal e do equipamento.

3. Design modular e miniaturizado: o painel de interruptor de média tensão geralmente adota o design modular, que é fácil de produzir, montar, manter e revisar. Por exemplo, o gabinete do painel de interruptor de média tensão é dividido em unidades funcionais independentes, como sala de barramento, sala do disjuntor, sala de cabo e compartimento de controle. A interface de tamanho e conexão de cada unidade é padronizada, o que é conveniente para a localização e o isolamento de falhas, reduzindo o tempo de interrupção da energia e os custos de manutenção.

4. Além disso, a largura do gabinete de alguns modelos é de apenas 550 mm, o que reduz bastante o espaço e é adequado para lugares com recursos terrestres apertados.

5 Funções inteligentes: o painel de comutação moderno de média tensão possui uma variedade de funções inteligentes, incluindo monitoramento inteligente de temperatura inteligente incorporado, monitoramento característico da câmara de arco de vácuo, monitoramento inteligente do gabinete de carrinho, características de rastreamento e circuito secundário, que podem realizar a operação de operação em tempo real, a falha de falhas e os riscos de falhas em potencial e os riscos de contas em potencial, etc. Controle, monitoramento e proteção de carrinho elétrico e faca de terra, etc., melhore o grau de automação de equipamentos e segurança da operação. 6. Garantia de alta segurança: O painel de interruptor de média tensão foi projetado com intertravamento de cinco proteções e outras medidas de segurança. Por exemplo, o painel de interruptor de média tensão adota um design de intertravamento de cinco proteções para impedir a inundação, como empurrar e puxar o carrinho do disjuntor sob carga, a abertura incorreta e a interrupção incorreta do disjuntor, etc., garantindo fundamentalmente a segurança dos operadores.

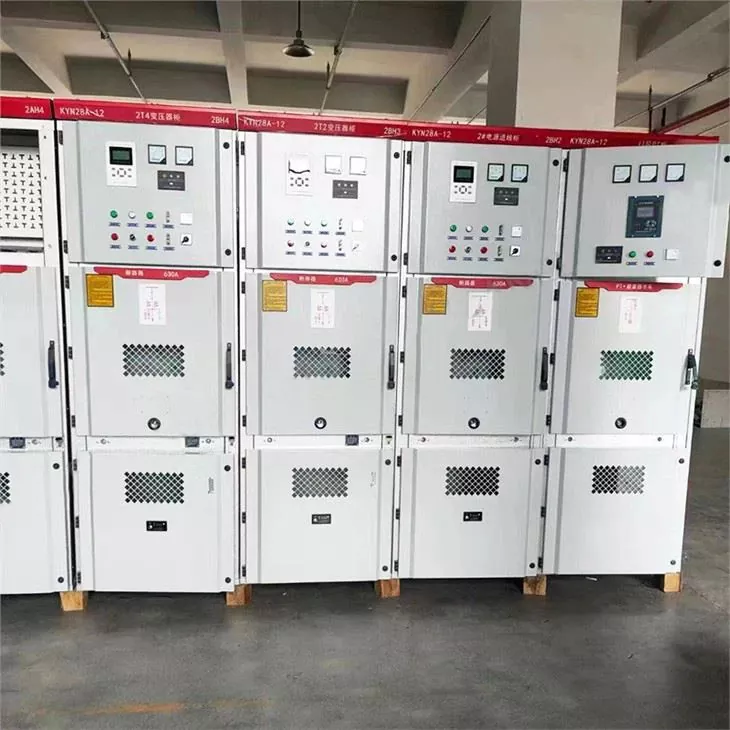

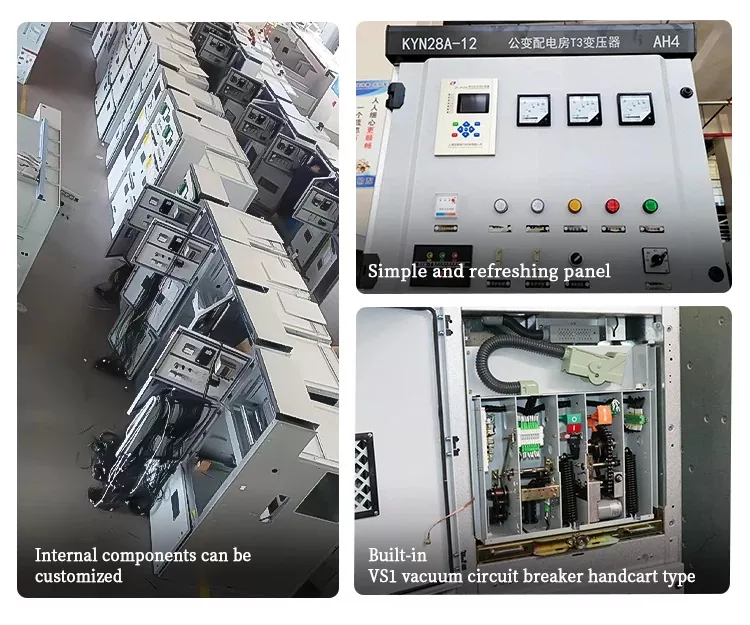

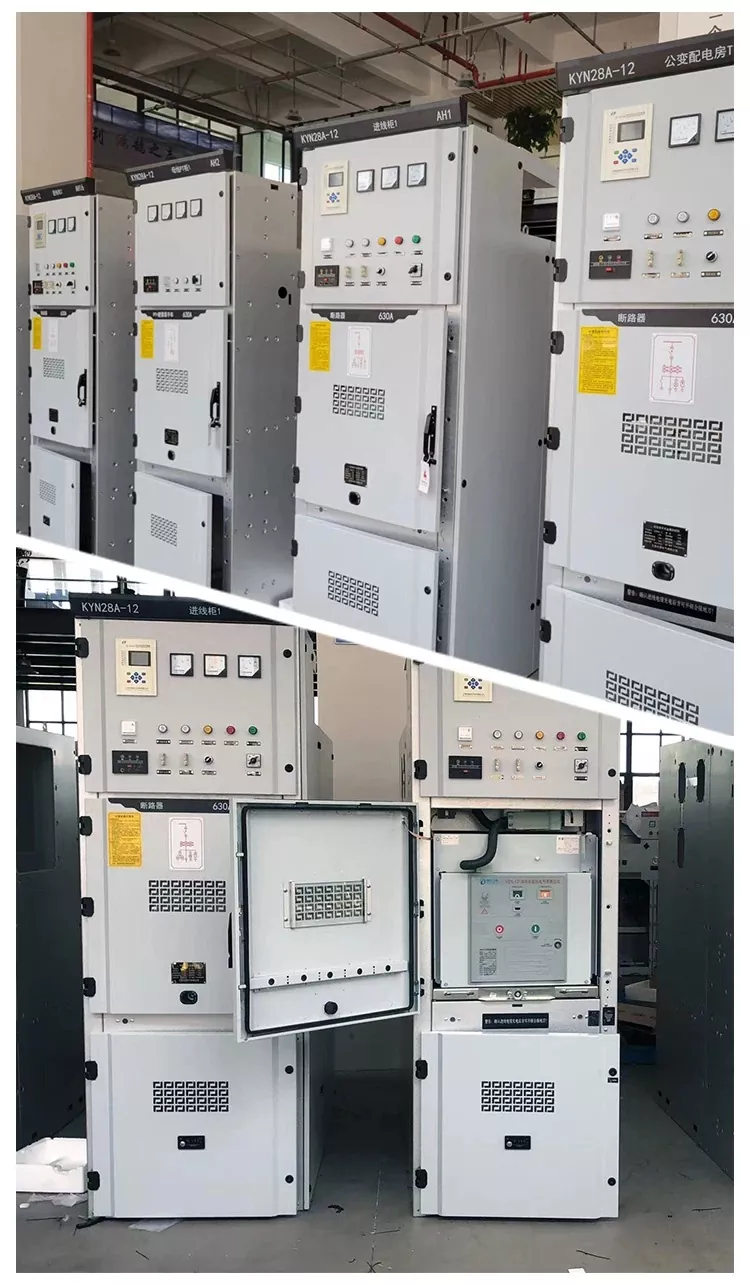

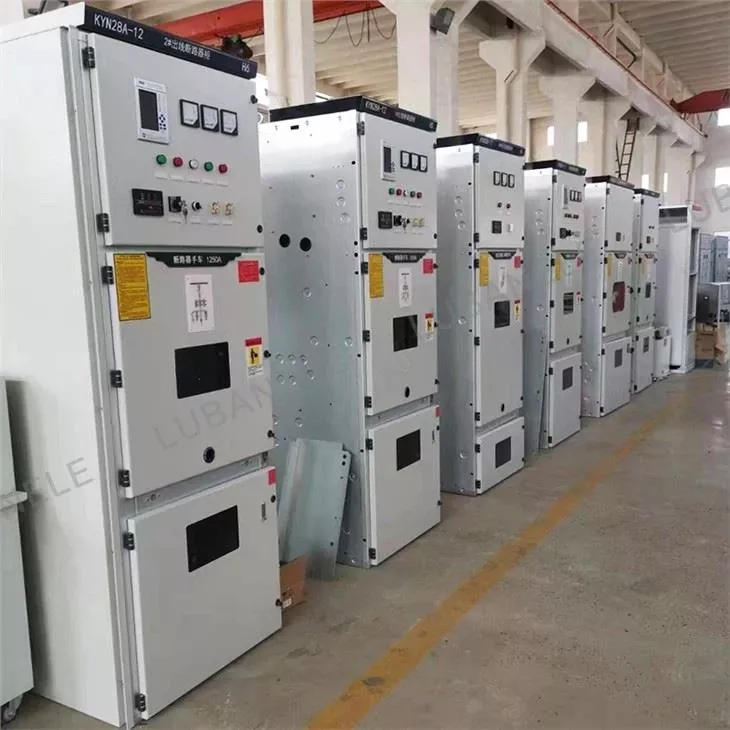

Tiro real do produto

Perguntas frequentes

Sua empresa pode personalizar produtos de acordo com meus requisitos?

Sim, podemos personalizar produtos de acordo com os requisitos do cliente. De um modo geral, os clientes precisam apenas fornecer: layout de circuito, tensão, corrente etc.

Qual é o seu tempo de entrega mais rápido?

Normalmente, aceitamos consultas de clientes. Depois que o gabinete do switch parâmetros técnicos estiver conectado, leva de 1 a 2 dias para emitir uma lista de preços e se comunicar com os clientes sobre o tempo de produção e entrega com base na situação real.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
