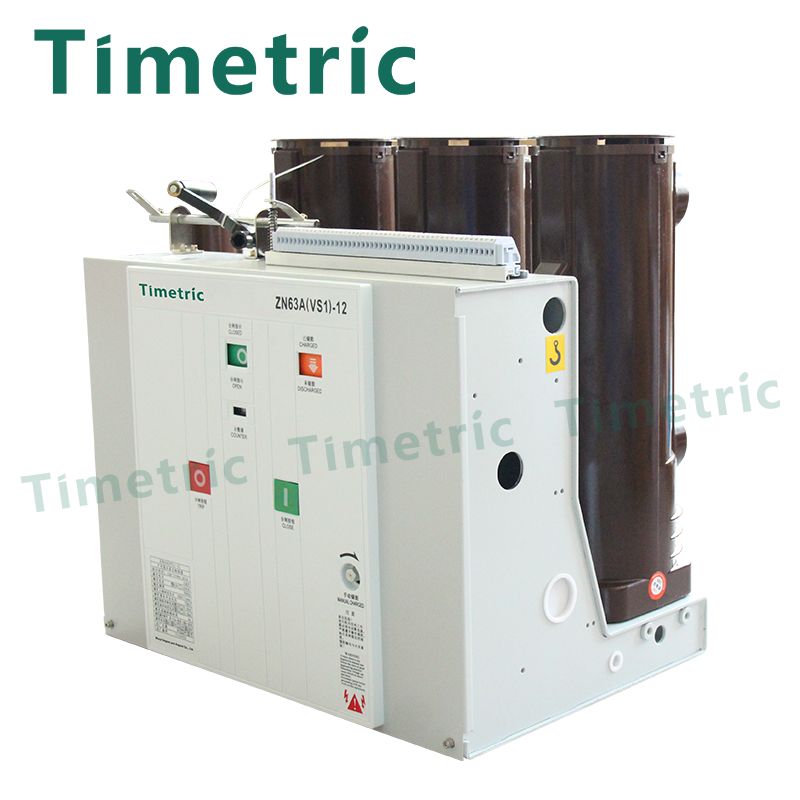

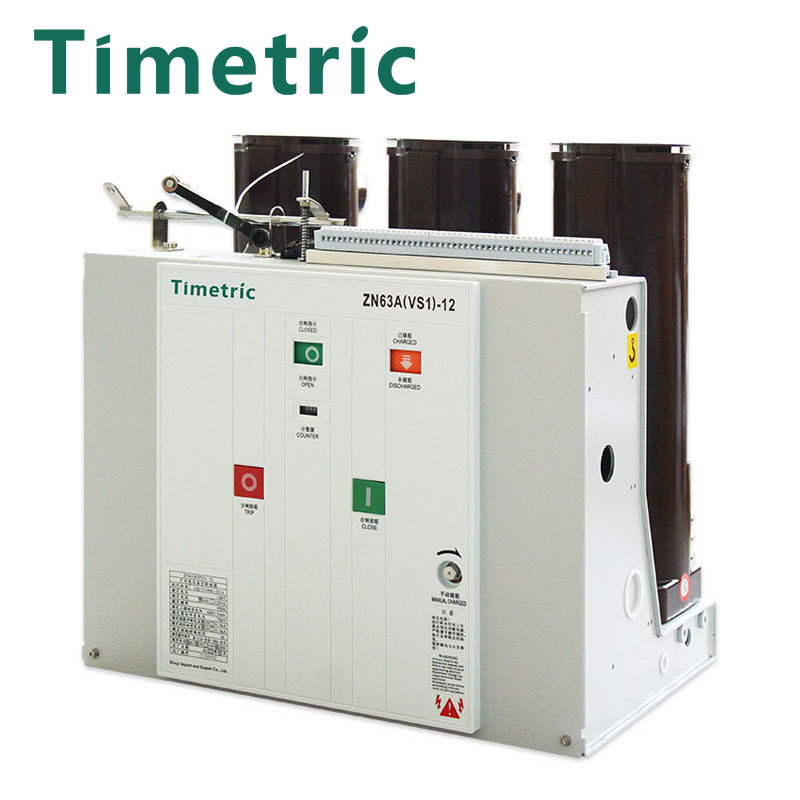

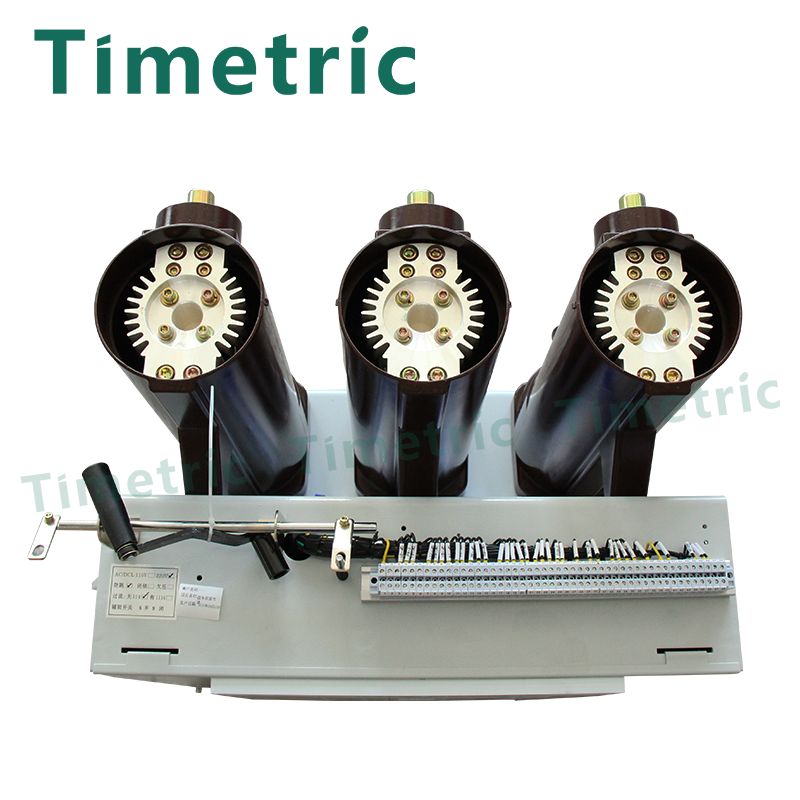

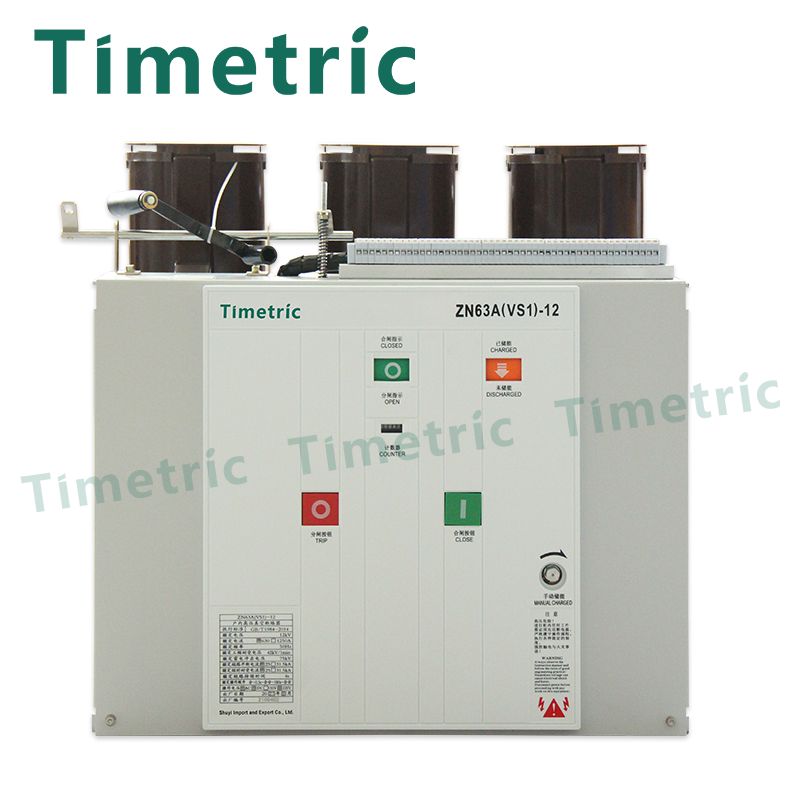

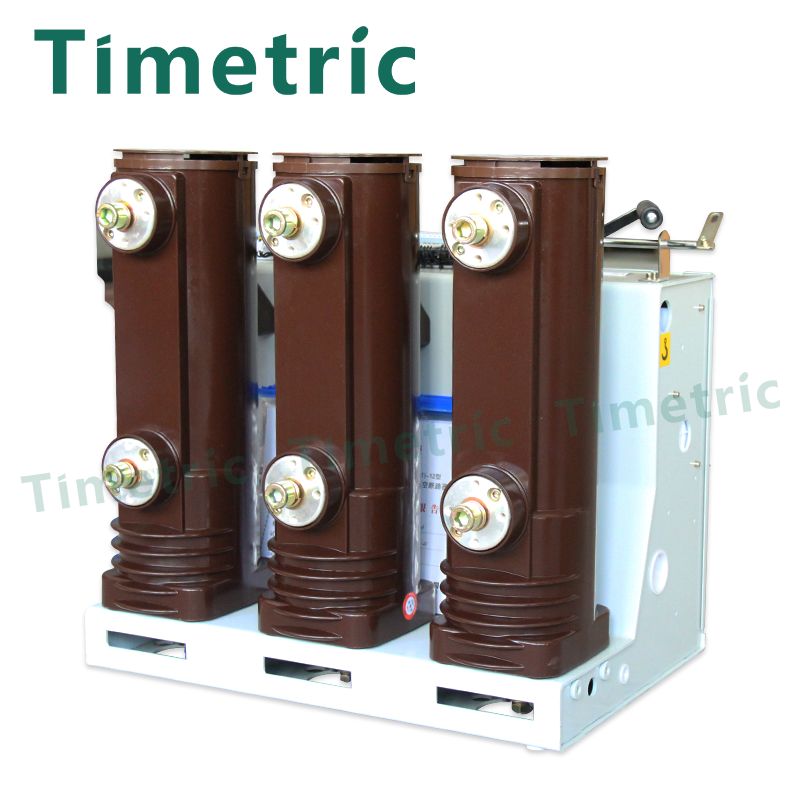

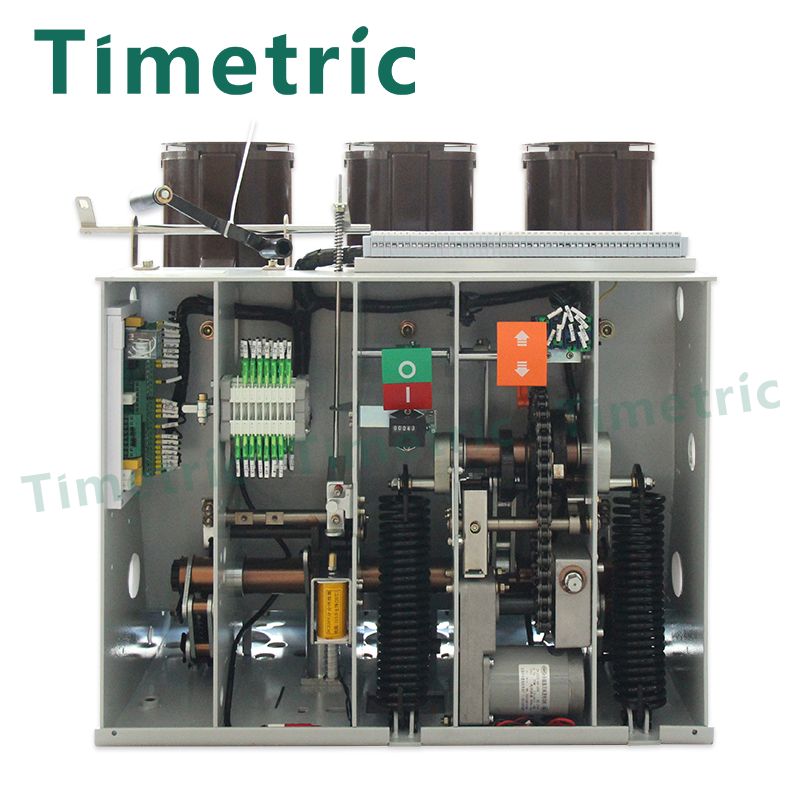

Disjuntores a vácuo Timetric Mv

Wenzhou Shuyi Import and Export Co., Ltd. é um fabricante profissional de disjuntores a vácuo Timetric Mv na China e um fabricante confiável. O vácuo tem fortes características de isolamento. Em um disjuntor a vácuo, o gás é muito fino e o curso livre das moléculas de gás é relativamente grande, então a chance de colisão é muito pequena. Portanto, a dissociação por colisão não é a principal razão para a quebra do vácuo, mas a partícula de metal precipitada do eletrodo sob a ação do campo elétrico de alta resistência é o principal fator que causa danos ao isolamento.

A resistência do isolamento na lacuna de vácuo não está relacionada apenas ao tamanho da lacuna e à uniformidade do campo elétrico, mas também é muito afetada pelas propriedades dos materiais do eletrodo e pelas condições da superfície. No caso de uma pequena distância (2-3 mm), a lacuna de vácuo tem características de isolamento mais altas do que o ar de alta pressão e o gás SF6, razão pela qual a distância de contato do disjuntor a vácuo é geralmente pequena.

O efeito dos materiais do eletrodo na tensão de ruptura se manifesta principalmente na resistência mecânica (resistência à tração) e no ponto de fusão dos materiais metálicos. Quanto maior a resistência à tração e o ponto de fusão, maior a resistência do isolamento do eletrodo sob vácuo.

O experimento mostra que quanto maior o grau de vácuo, maior a tensão de ruptura do intervalo de gás, mas acima do suporte 10-4, ele basicamente permanece inalterado, portanto, para manter a resistência do isolamento da câmara de extinção do arco a vácuo, o grau de vácuo deve não ser inferior a 10-4 colchetes.

Parâmetro dos Disjuntores a Vácuo Timetric Mv (Especificação)

Disjuntores a vácuo Timetric Mv Ambiente de uso

a) A temperatura do ar ambiente não deve exceder 40oC, o limite inferior; -25oC,
b) A altitude não é superior a 2000M
c) umidade; O valor médio diário da humidade relativa é inferior a 95% e o valor médio mensal é inferior a 90%. A pressão de vapor média diária não é superior a 2,2 KPA, média mensal não superior a 1,8 KPA
d) O ar circundante não deve ser significativamente poluído por gases corrosivos ou inflamáveis ​​e vapor de água
e) Nenhum exercício extenuante regular
f) Quando o contator estiver funcionando, o Ângulo de mergulho entre o plano de instalação e a horizontal não deve ser maior que 5o
g) Além dos requisitos das condições acima, o usuário e o fabricante devem concordar.
