O que torna os disjuntores a vácuo internos a escolha preferida para sistemas de média tensão?

Dentro de uma subestação de média tensão, uma fileira de painéis revestidos de metal protege o fluxo de energia elétrica. Quando ocorre uma falha – um curto-circuito, uma sobrecarga, uma falha no cabo – o disjuntor deve agir de forma decisiva, isolando a seção em falha antes que o dano possa se espalhar. Durante décadas, a escolha da tecnologia do disjuntor tem sido objeto de debate: óleo, ar, SF6 ou vácuo. Hoje, no entanto, surgiu um claro vencedor para aplicações internas de média tensão. ODisjuntor a vácuo internotornou-se o padrão da indústria, selecionado por concessionárias, instalações industriais e edifícios comerciais por seu excepcional desempenho, confiabilidade e segurança. Mas o que há na tecnologia de vácuo que a torna tão atraente?

O disjuntor a vácuo interno deve seu domínio a um princípio simples, mas profundo: o interruptor a vácuo. Ao criar um vácuo quase perfeito dentro da câmara do interruptor, o disjuntor pode extinguir o arco elétrico com notável velocidade e eficiência. Ao contrário do ar ou do óleo, o vácuo não possui moléculas de gás para ionizar, portanto, um arco não pode ser sustentado depois que os contatos se separam. Essa vantagem inerente se traduz em tempos de interrupção mais rápidos, maior vida útil do contato e manutenção mínima. Além disso, o interruptor a vácuo é vedado para toda a vida, protegendo os contatos do meio ambiente e garantindo um desempenho consistente ao longo de décadas. Este artigo explorará os fatores técnicos, operacionais e econômicos que tornam o disjuntor a vácuo interno a escolha preferida para sistemas de média tensão, comparando-o com tecnologias alternativas e detalhando os recursos de projeto específicos que proporcionam desempenho superior.

Índice

• 1. O que é um disjuntor a vácuo interno e como funciona?
• 2. Por que o vácuo é superior a outros meios de interrupção?
• 3. Quais são as principais especificações técnicas de um disjuntor a vácuo interno de alto desempenho?
• 4. Como um disjuntor a vácuo interno melhora a segurança e a confiabilidade do sistema?
• 5. Quais são as vantagens dos custos de manutenção e do ciclo de vida?
• 6. Como selecionar o disjuntor a vácuo interno correto para sua aplicação?
• 7. Perguntas frequentes (FAQ)
• 8. Conclusão

1. O que é um disjuntor a vácuo interno e como funciona?

Um disjuntor a vácuo interno é um tipo de painel elétrico projetado especificamente para operação dentro de edifícios, subestações e outros ambientes internos. É usado para proteger circuitos de média tensão (normalmente de 3,6 kV a 40,5 kV) contra sobrecorrentes e curtos-circuitos. O núcleo do disjuntor a vácuo interno é o interruptor a vácuo, um envelope selado de cerâmica ou vidro contendo um par de contatos. Um contato é fixo e o outro é móvel. O interruptor é evacuado a um vácuo muito alto, normalmente na faixa de 10⁻⁵ a 10⁻⁷ Torr. Quando o disjuntor está fechado, os contatos são pressionados juntos, permitindo o fluxo de corrente. Quando uma falha é detectada, o mecanismo operacional separa rapidamente os contatos.

À medida que os contatos se separam, um arco elétrico se forma entre eles. No entanto, o arco existe apenas no vapor metálico que evapora das superfícies de contato. O ambiente de vácuo tem dois efeitos principais. Primeiro, o arco tem vida muito curta porque não há gás para ionizá-lo e sustentá-lo. Segundo, o arco é rapidamente extinto quando o vapor metálico se condensa nas superfícies mais frias do interruptor. O arco é forçado a percorrer um caminho em espiral nas superfícies de contato, o que ajuda a distribuir o calor e a evitar a erosão excessiva do contato. Todo o processo de interrupção ocorre em poucos milissegundos, sendo a corrente interrompida no próximo cruzamento natural pelo zero. O resultado é uma interrupção limpa e eficiente com energia de arco mínima e sem emissões externas.

O projeto de um disjuntor a vácuo interno também inclui um mecanismo operacional robusto, normalmente uma mola ou atuador magnético que fornece a força e velocidade necessárias para abrir e fechar os contatos. O mecanismo foi projetado para oferecer alta confiabilidade, com expectativa de vida de 10.000 a 20.000 operações. O disjuntor a vácuo interno é montado em um conjunto de manobra revestido de metal, que fornece as funções necessárias de isolamento, proteção e controle. O sistema geral é projetado para segurança, com recursos de intertravamento, isolamento e aterramento. NoWenzhou Shuyi Importação e Exportação Co., Ltd., nosso disjuntor a vácuo interno é fabricado com precisão e testado para garantir desempenho confiável em todas as condições operacionais.

2. Por que o vácuo é superior a outros meios de interrupção?

Para entender por que o vácuo é o meio de interrupção preferido para disjuntores de média tensão, é útil compará-lo com as alternativas: ar, óleo e SF6. Cada um desses meios tem sido usado em disjuntores, mas todos apresentam desvantagens significativas que os tornam menos adequados para aplicações internas de média tensão. O ar, por exemplo, requer um grande intervalo e um jato de ar de alta pressão para extinguir o arco, tornando o disjuntor volumoso e barulhento. O óleo representa risco de incêndio e requer manutenção regular para substituir o óleo contaminado. O SF6 é um potente gás com efeito de estufa e enfrenta restrições regulamentares crescentes.

O vácuo, por outro lado, oferece uma combinação única de benefícios que o tornam a escolha ideal. A vantagem mais significativa é a rigidez dielétrica extremamente alta do vácuo. Um vácuo de 10⁻⁵ Torr pode suportar um gradiente de tensão de até 100 kV por milímetro, muito maior do que qualquer gás ou líquido. Isso permite que o disjuntor a vácuo interno seja muito menor e mais compacto do que um disjuntor a ar ou óleo da mesma classificação. O tamanho compacto é uma grande vantagem para instalações internas onde o espaço é escasso. A ausência de um meio de extinção de arco também significa que o disjuntor a vácuo interno é ecologicamente correto, sem emissões ou resíduos.

Outra vantagem importante do vácuo é a velocidade de interrupção. Um interruptor a vácuo pode extinguir um arco em apenas 10 milissegundos, mais rápido do que qualquer outra tecnologia. Esta velocidade é crítica para proteger equipamentos sensíveis e minimizar os danos causados ​​por uma falha. O interruptor a vácuo também possui tensão de arco muito baixa, o que reduz a energia dissipada no arco e minimiza a erosão do contato. Como resultado, os contatos em um disjuntor a vácuo interno podem durar de 20.000 a 30.000 operações, muito mais do que aqueles em disjuntores a ar ou a óleo. Essa vida útil prolongada se traduz em menores custos de manutenção e menos tempo de inatividade. A tabela abaixo resume a comparação dos meios de interrupção.

3. Quais são as principais especificações técnicas de um disjuntor a vácuo interno de alto desempenho?

A seleção do disjuntor a vácuo interno certo requer um conhecimento profundo das principais especificações técnicas. Esses parâmetros definem as capacidades de desempenho do disjuntor, suas características físicas e sua adequação para aplicações específicas. As especificações são normalmente organizadas em três categorias: classificações elétricas, classificações mecânicas e classificações ambientais. As classificações elétricas são as mais fundamentais, determinando a capacidade do disjuntor de transportar corrente e interromper falhas.

A classificação elétrica primária é a tensão nominal, que é a tensão máxima do sistema para a qual o disjuntor a vácuo interno foi projetado. Para aplicações de média tensão, normalmente é 12 kV, 24 kV ou 40,5 kV. A próxima classificação crítica é a corrente nominal, que é a corrente contínua máxima que o disjuntor pode suportar sem exceder os limites de temperatura. Isso normalmente está na faixa de 630 A a 3.150 A para painéis de média tensão. A corrente nominal de interrupção de curto-circuito é a corrente de falha máxima que o disjuntor a vácuo interno pode interromper. Este é um parâmetro de segurança fundamental e normalmente é especificado em quiloamperes (kA), com valores comuns sendo 25 kA, 31,5 kA e 40 kA.

As classificações mecânicas cobrem o mecanismo operacional. A sequência operacional nominal define o ciclo de trabalho do disjuntor, normalmente especificado como "O - 0,3 s - CO - 3 min - CO" (Aberto - 0,3 segundos - Fechar-Abrir - 3 minutos - Fechar-Abrir). A resistência mecânica é o número de operações que o disjuntor pode realizar sem necessidade de manutenção. Um disjuntor a vácuo interno de alta qualidade terá uma resistência mecânica de 10.000 a 20.000 operações. As classificações ambientais incluem o grau de proteção (classificação IP), que define o nível de proteção contra a entrada de sólidos e líquidos, e a faixa de temperatura ambiente. A tabela abaixo fornece um resumo das especificações típicas de um disjuntor a vácuo interno.

4. Como um disjuntor a vácuo interno melhora a segurança e a confiabilidade do sistema?

A segurança e a confiabilidade de um sistema de distribuição elétrica são fundamentais e a escolha do disjuntor desempenha um papel central na consecução desses objetivos. O disjuntor a vácuo interno oferece vários recursos que melhoram a segurança do sistema. O mais significativo é a natureza selada para toda a vida do interruptor a vácuo. O interruptor é uma unidade selada, normalmente feita de cerâmica ou vidro, sem necessidade de recarga ou manutenção. Isso elimina os riscos associados a vazamentos de óleo, vazamentos de gás ou contaminação do ar. O interruptor a vácuo também é insensível às condições ambientais, como umidade ou poeira, que podem afetar o desempenho de outros tipos de disjuntores.

A rápida velocidade de interrupção do disjuntor a vácuo interno é outro recurso de segurança crítico. A capacidade de eliminar uma falha em 30 a 50 milissegundos minimiza a duração da falha, reduzindo o estresse térmico e mecânico no sistema. Este rápido tempo de limpeza também reduz o risco de arco elétrico, um evento perigoso que pode causar ferimentos graves ao pessoal. A energia do arco elétrico é proporcional ao tempo de compensação, portanto, um disjuntor mais rápido reduz significativamente o risco de arco elétrico. Esta é uma grande vantagem do disjuntor a vácuo interno em relação a tecnologias mais lentas, como disjuntores a ar.

O disjuntor a vácuo interno também oferece excelente confiabilidade por meio de seu design simples e robusto. O mecanismo operacional é normalmente uma mola ou atuador magnético, com poucas peças móveis. O mecanismo foi projetado para uma vida longa, com alta confiabilidade e manutenção mínima. O uso da tecnologia de interruptores a vácuo elimina a necessidade de rampas de arco complexas ou sistemas de extinção de arco, simplificando o projeto e reduzindo o número de possíveis pontos de falha. Essa confiabilidade é um dos principais motivos pelos quais os clientes industriais e de serviços públicos escolhem o disjuntor a vácuo interno para suas aplicações críticas. Na Wenzhou Shuyi Import and Export Co., Ltd., projetamos nosso disjuntor a vácuo interno com foco na segurança e confiabilidade, garantindo que nossos clientes possam confiar em seu painel para fornecimento de energia ininterrupto.

Além disso, o disjuntor a vácuo interno é inerentemente seguro para o pessoal. Ao contrário dos disjuntores a óleo, que podem representar risco de incêndio, ou dos disjuntores a SF6, que podem liberar subprodutos tóxicos se o gás for decomposto, o interruptor a vácuo não contém materiais perigosos. A câmara de vácuo selada garante que não haja risco de arco elétrico ou explosão. O disjuntor a vácuo interno também foi projetado com sistemas de intertravamento abrangentes que evitam operação acidental, aumentando ainda mais a segurança do pessoal.

5. Quais são as vantagens dos custos de manutenção e do ciclo de vida?

O custo do ciclo de vida de um disjuntor é um fator crítico para o planejamento do projeto e alocação orçamentária. Embora o preço de compra inicial seja uma consideração importante, o custo total de propriedade (TCO) ao longo da vida útil do equipamento é muitas vezes o fator mais significativo. O disjuntor a vácuo interno oferece vantagens significativas no custo do ciclo de vida em relação a outros tipos de disjuntores, principalmente devido aos seus requisitos mínimos de manutenção e longa vida útil.

Os requisitos de manutenção para um disjuntor a vácuo interno são mínimos. O interruptor a vácuo é uma unidade selada sem peças móveis que necessitem de lubrificação ou ajuste. Os contatos são selados dentro do envelope de vácuo e não ficam expostos à atmosfera, portanto não corroem nem oxidam. O mecanismo operacional foi projetado para uma vida longa com desgaste mínimo. Na prática, um disjuntor a vácuo interno pode exigir apenas lubrificação periódica do mecanismo operacional e inspeção visual dos componentes mecânicos. Isso contrasta com os disjuntores a óleo, que exigem testes, filtragem e substituição regulares do óleo, ou com os disjuntores SF6, que exigem manuseio de gás e detecção de vazamentos.

A longa vida útil do disjuntor a vácuo interno é outra grande vantagem de custo. O interruptor a vácuo pode durar de 20.000 a 30.000 operações, excedendo em muito a vida útil de outras tecnologias. Esta vida útil prolongada significa que o disjuntor a vácuo interno pode nunca precisar ser substituído durante a vida útil da instalação. O investimento em um disjuntor a vácuo interno de alta qualidade é, portanto, amortizado durante um período mais longo, reduzindo o custo anual de propriedade. A tabela abaixo ilustra a comparação do custo do ciclo de vida entre um disjuntor a vácuo interno e um disjuntor SF6 durante um período de 25 anos.

6. Como selecionar o disjuntor a vácuo interno correto para sua aplicação?

A seleção do disjuntor a vácuo interno certo é um processo sistemático que envolve a avaliação dos requisitos técnicos da aplicação, das condições ambientais e dos planos de expansão futuros. O processo de seleção deve ser orientado pela seguinte estrutura. O primeiro passo é determinar as classificações de tensão e corrente do sistema. O disjuntor a vácuo interno deve ser classificado para a tensão máxima do sistema, que normalmente é 12 kV, 24 kV ou 40,5 kV. A corrente nominal deve ser suficiente para suportar a carga contínua máxima, com margem para crescimento futuro.

A segunda etapa é determinar o nível da corrente de falta. O disjuntor a vácuo interno deve ter uma capacidade de interrupção de curto-circuito que exceda a corrente de falha máxima possível no ponto de instalação. Isto requer um estudo de curto-circuito do sistema, que calcula as correntes de falta simétricas e assimétricas. A capacidade de interrupção do disjuntor deve ser superior à corrente de falta calculada, com margem de segurança adequada. A terceira etapa é considerar o ambiente operacional. O disjuntor a vácuo interno foi projetado para uso interno, mas as condições ambientais específicas, como temperatura ambiente, umidade e altitude, podem afetar seu desempenho. O disjuntor deve ser especificado com os fatores de redução apropriados para alta temperatura, alta altitude ou outras condições especiais.

O quarto passo é avaliar as funções de proteção necessárias. O disjuntor a vácuo interno normalmente faz parte de um conjunto de manobra que inclui relés de proteção, transformadores de corrente e transformadores de tensão. A seleção do disjuntor deve ser coordenada com esses sistemas de proteção para garantir a correta detecção e eliminação de falhas. Finalmente, deve-se considerar a reputação do fabricante, a certificação de qualidade e o suporte pós-venda. A tabela abaixo fornece uma estrutura de seleção para disjuntores a vácuo internos com base nos requisitos comuns de aplicação.

7. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a vida útil típica de um disjuntor a vácuo interno?

Resposta: A vida útil típica de um disjuntor a vácuo interno de alta qualidade é de 20 a 30 anos ou mais. O próprio interruptor a vácuo foi projetado para uma vida útil de 20.000 a 30.000 operações, o que excede em muito os requisitos operacionais típicos de uma instalação de painel de distribuição de média tensão. O mecanismo operacional também foi projetado para oferecer alta confiabilidade, com expectativa de vida de 10.000 a 20.000 operações. Com manutenção adequada, um disjuntor a vácuo interno pode durar mais que a própria subestação.

Pergunta 2: Como um disjuntor a vácuo interno se compara a um disjuntor SF6 em termos de impacto ambiental?

Resposta: Um disjuntor a vácuo interno tem um impacto ambiental significativamente menor do que um disjuntor SF6. O SF6 é um potente gás de efeito estufa com um potencial de aquecimento global superior a 23.000 vezes o do CO2. O disjuntor a vácuo interno, por outro lado, usa um interruptor a vácuo selado sem emissões de gases de efeito estufa. Como resultado, muitas concessionárias e indústrias estão fazendo a transição para disjuntores a vácuo internos como parte de suas iniciativas de sustentabilidade.

Pergunta 3: Um disjuntor a vácuo interno pode ser usado para comutação de banco de capacitores?

Resposta: Sim, o disjuntor a vácuo interno pode ser usado para comutação de banco de capacitores, mas deve ser projetado especificamente para esta função. A comutação de banco de capacitores requer disjuntores com alta resistência e capacidade de lidar com correntes de partida. Nossa fábrica em Wenzhou Shuyi Import and Export Co., Ltd. oferece disjuntor a vácuo interno com classificações de comutação de capacitor dedicadas.

Pergunta 4: Qual é a diferença entre um disjuntor a vácuo interno fixo e extraível?

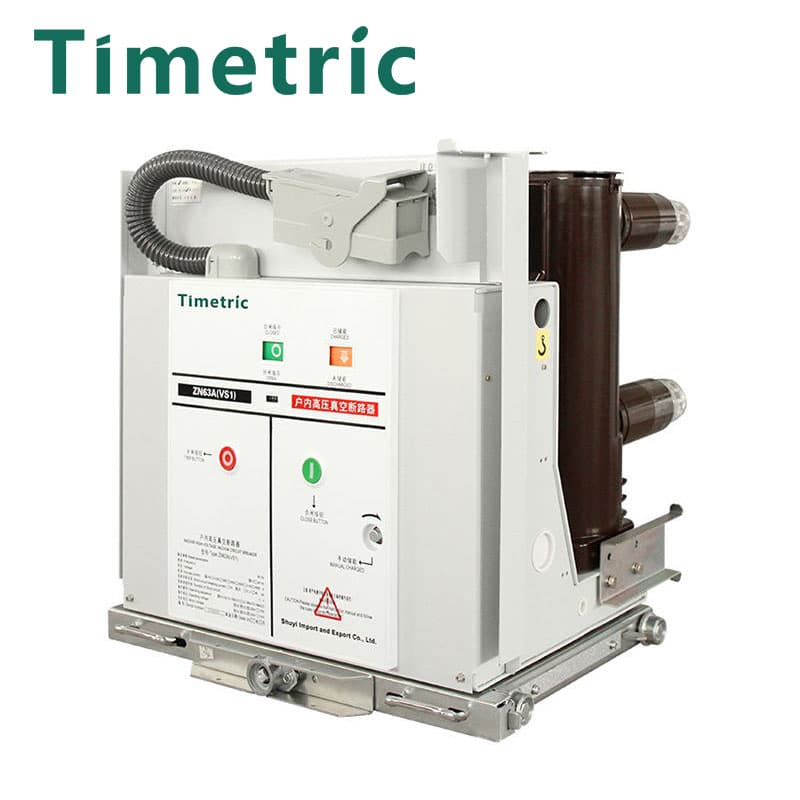

Resposta: Um disjuntor a vácuo interno fixo é montado permanentemente no painel do quadro. Um disjuntor a vácuo interno extraível é montado em um carrinho que pode ser retirado do painel para manutenção ou substituição. Os disjuntores extraíveis oferecem maior flexibilidade e manutenção mais fácil, mas também são mais caros. A escolha depende dos requisitos específicos da aplicação.

Pergunta 5: Quais são os requisitos típicos de manutenção para um disjuntor a vácuo interno?

Resposta: Os requisitos de manutenção para um disjuntor a vácuo interno são mínimos. As tarefas principais são: inspeção visual periódica do disjuntor e seus componentes mecânicos, lubrificação do mecanismo de operação de acordo com a programação do fabricante e testes ocasionais da integridade do interruptor a vácuo usando um testador de vácuo. O disjuntor não requer calibração ou ajuste regular dos contatos, pois o interruptor a vácuo é vedado para toda a vida.

8. Conclusão

O disjuntor a vácuo interno se estabeleceu como a escolha preferida para sistemas de média tensão, oferecendo uma combinação atraente de desempenho, confiabilidade e segurança. Suas capacidades superiores de interrupção, tamanho compacto e requisitos mínimos de manutenção fazem dele a solução ideal para uma ampla gama de aplicações internas. A tecnologia do interruptor a vácuo garante uma interrupção rápida e limpa, enquanto o design selado proporciona confiabilidade a longo prazo e segurança ambiental. Quando comparado a outras tecnologias, o disjuntor a vácuo interno oferece vantagens significativas em termos de custo total de propriedade, segurança e conformidade regulatória.

Para engenheiros, projetistas de sistemas e gerentes de projeto, selecionar o disjuntor a vácuo interno certo é uma decisão crítica que afeta o desempenho e a confiabilidade de todo o sistema elétrico. Considerando as especificações técnicas, os requisitos de aplicação e os custos do ciclo de vida, é possível escolher um disjuntor a vácuo interno que fornecerá um serviço confiável por décadas.

Na Wenzhou Shuyi Import and Export Co., Ltd., estamos comprometidos em fornecer disjuntores a vácuo internos de alta qualidade que atendam aos mais exigentes padrões da indústria. Nossos produtos são projetados com foco em confiabilidade, segurança e inovação. Convidamos você a entrar em contato com nossa equipe para discutir suas necessidades específicas e descobrir como nosso disjuntor a vácuo interno pode melhorar o desempenho e a confiabilidade do seu sistema de média tensão.

Entre em contato com Wenzhou Shuyi Importação e Exportação Co., Ltd.para saber mais sobre nossas soluções de disjuntores a vácuo para ambientes internos e como elas podem beneficiar sua aplicação.
