Resumo do artigo:Um disjuntor confiável é essencial para proteger sistemas elétricos de média tensão contra correntes anormais e condições de curto-circuito. ODisjuntor interno lateral a vácuofornecido porShuyifoi projetado para aplicações internas de distribuição de energia que exigem comutação confiável, proteção e operação frequente. Com um design de classe de 12kV, configuração CA trifásica de 50 Hz, múltiplas classificações de corrente e opções flexíveis de instalação fixa ou extraível, ele pode suportar uma ampla gama de requisitos industriais e de distribuição de energia.
Índice
- O que é um disjuntor lateral a vácuo interno?
- Por que a interrupção do vácuo é importante?
- Quais são os principais recursos?
- Quais são as especificações técnicas?
- Onde pode ser aplicado?
- Como os compradores devem selecionar o modelo certo?
- Como o desempenho e a vida útil podem ser mantidos?
- Perguntas frequentes

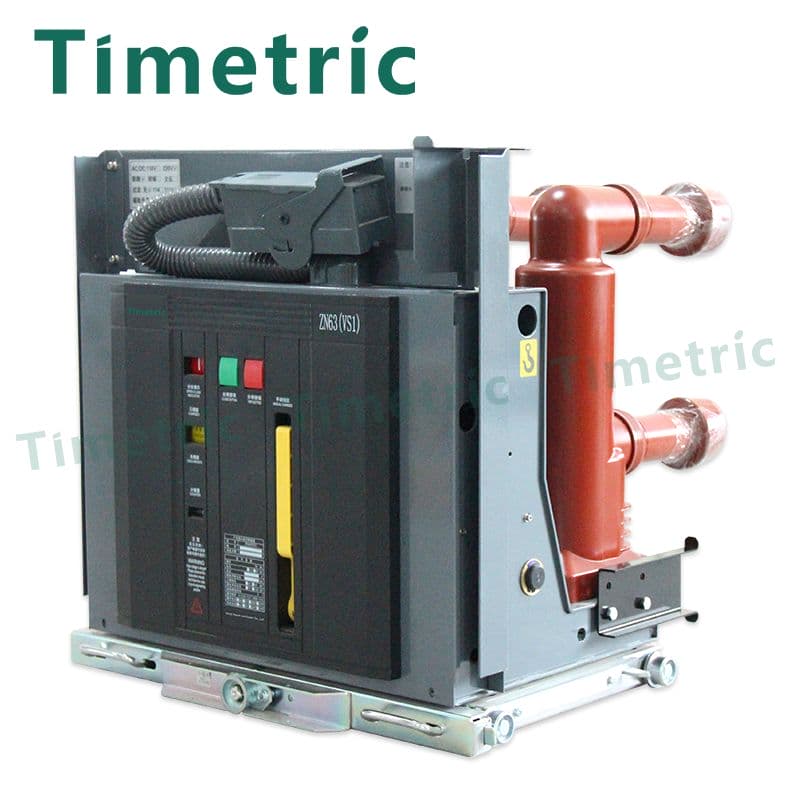

O que é um disjuntor lateral a vácuo interno?
A Disjuntor interno lateral a vácuoé um dispositivo de comutação e proteção de média tensão projetado para sistemas de distribuição elétrica internos. Seu objetivo principal é controlar as correntes operacionais normais e, ao mesmo tempo, interromper com segurança as correntes de falta, incluindo correntes de curto-circuito. O modelo Timetric fornecido pela Wenzhou Shuyi Import and Export Co., Ltd. foi projetado para sistemas CA trifásicos e é particularmente adequado para aplicações que requerem operações de comutação frequentes.
De acordo com as informações do produto do fabricante, o disjuntor é projetado em torno de um atuador integrado e do corpo do disjuntor principal. Pode ser configurado como uma unidade fixa ou convertida em uma configuração extraível adicionando um mecanismo de avanço dedicado. Também pode ser adaptado a gabinetes como XGN2 e GG1A e coordenado com quadros KYN28A-12 (GZS1) ou tipo XGN.
Essa flexibilidade torna o equipamento relevante para engenheiros elétricos, integradores de painéis, empreiteiros de distribuição de energia e compradores que procuram um fabricante chinês capaz de fornecer soluções personalizadas de média tensão.
Por que a interrupção do vácuo é importante?
A tecnologia de interrupção a vácuo é amplamente utilizada em disjuntores de média tensão porque o ambiente de vácuo fornece um meio eficaz para extinguir o arco elétrico gerado quando os contatos se separam.
Quando ocorre uma falha, o disjuntor deve interromper a corrente de forma rápida e confiável. Em um disjuntor a vácuo, o interruptor é projetado para controlar o arco durante a separação dos contatos e restaurar o isolamento elétrico após a interrupção. Este princípio suporta um desempenho de comutação confiável, evitando ao mesmo tempo a necessidade de gases convencionais de extinção de arco dentro do interruptor.
- Interrupção de falha confiável:Ajuda a isolar condições de corrente anormais de equipamentos posteriores.
- Capacidade de comutação frequente:Adequado para sistemas onde as operações de comutação ocorrem regularmente.
- Integração compacta de equipamentos:A tecnologia de interruptores a vácuo pode ser incorporada em conjuntos de manobra de média tensão.
- Adequação para instalação interna:Projetado especificamente para ambientes internos de distribuição de energia.
- Estabilidade operacional:VCBs adequadamente selecionados e mantidos fornecem desempenho de comutação confiável.
Quais são os principais recursos de um disjuntor a vácuo interno lateral?
A escolha de um disjuntor envolve mais do que verificar a tensão nominal. A configuração mecânica, a capacidade de corrente, a compatibilidade do gabinete, o método de instalação e os requisitos operacionais influenciam se um disjuntor é apropriado para um projeto específico.
1. Proteção e controle de média tensão
O produto foi projetado para aplicações internas de classe 12kV e fornece proteção elétrica e controle em sistemas de energia. As especificações publicadas pelo fabricante também listam uma opção de 24kV, portanto os compradores devem confirmar a configuração exata e as classificações aplicáveis antes de fazer o pedido.
2. Múltiplas classificações atuais
As opções de corrente nominal listadas incluem630A, 1250A, 2000A, 3150A e 4000A. Esta linha permite que os engenheiros adaptem o disjuntor a diferentes capacidades de carga e requisitos de equipamentos de manobra.
3. Configuração fixa ou extraível
Uma grande vantagem do design é a flexibilidade de instalação. Pode ser utilizado como unidade fixa ou configurado como unidade extraível com mecanismo de avanço dedicado. Isto pode ser particularmente útil em projetos de painéis de distribuição onde o acesso ao equipamento e os procedimentos de manutenção são considerações importantes.
4. Configuração tripolar
A especificação publicada identifica uma configuração tripolar, tornando o disjuntor adequado para sistemas de distribuição CA trifásicos.
5. Materiais de construção robustos
Os materiais listados incluem ferro, cobre vermelho e resina epóxi, com pulverização de plástico usada como tratamento de superfície. Essas opções de materiais atendem aos requisitos de estrutura mecânica, condução elétrica e isolamento dentro da montagem geral.
Quais são as especificações técnicas?
Os parâmetros técnicos devem sempre ser revisados em relação ao projeto completo do sistema elétrico, em vez de avaliados individualmente. A tabela a seguir resume as principais especificações publicadas para esta família de produtos.
| Parâmetro | Especificação publicada | Consideração de Engenharia |
|---|---|---|
| Tipo de produto | Disjuntor interno lateral a vácuo | Comutação e proteção interna de média tensão |
| Tensão nominal | 12/24kV | Confirme a tensão necessária do sistema antes da seleção |
| Corrente nominal | 630A, 1250A, 2000A, 3150A, 4000A | Selecione de acordo com os requisitos de carga e equipamento de manobra |
| Número de poloneses | 3 | Projetado para sistemas trifásicos |
| Material | Ferro, cobre vermelho, resina epóxi | Suporta funções estruturais, condutivas e de isolamento |
| Tratamento de superfície | Pulverização de plástico | Fornece uma superfície externa tratada |
| Montagem | Configuração fixa ou extraível | Depende do design do gabinete e do mecanismo de avanço |
| Forma | Combinação | A configuração pode ser adaptada aos requisitos da aplicação |
Estas especificações são baseadas nas informações do produto publicadas pelo fabricante. Para um projeto real, os compradores devem solicitar a ficha técnica completa, incluindo capacidade de interrupção de curto-circuito, corrente suportável nominal de curto prazo, detalhes do mecanismo operacional, níveis de isolamento, resistência mecânica, tensão de controle e padrões aplicáveis antes da aquisição final.
Onde pode ser aplicado?
Um disjuntor a vácuo interno lateral é particularmente relevante para ambientes internos de distribuição de energia de média tensão onde são necessárias comutação e proteção confiáveis.
- Sistemas de distribuição de energia industrial
- Conjuntos de manobra de média tensão
- Redes de distribuição elétrica de fábrica
- Sistemas de energia comerciais e de infraestrutura
- Proteção do alimentador de entrada e saída do transformador
- Sistemas de controle de carga motora e industrial
- Subestações de distribuição e salas elétricas internas
- Projetos de modernização e substituição de painéis
Sua compatibilidade com diferentes arranjos de gabinete também pode torná-lo útil para fabricantes de painéis e empreiteiros elétricos que desenvolvem conjuntos de distribuição personalizados. As informações do fabricante identificam especificamente a compatibilidade com diversas configurações de painéis fixos e intermediários.
Como os compradores devem selecionar o modelo certo?
Para as equipes de compras, a seleção de um disjuntor a vácuo deve começar com as características elétricas da instalação e não apenas com o preço. Uma avaliação estruturada pode reduzir os riscos de compatibilidade e melhorar a confiabilidade operacional a longo prazo.
- Confirme a tensão do sistema:Verifique se o projeto necessita de 12kV ou outra classe de tensão.
- Calcule a classificação atual necessária:Compare a corrente de carga contínua, a capacidade do transformador e os requisitos de expansão futuros.
- Verifique os requisitos de curto-circuito:O disjuntor deve ter uma capacidade de interrupção e resistência adequada à instalação.
- Avalie a compatibilidade do gabinete:Confirme dimensões, posições de montagem, interfaces, intertravamentos e arranjos de conexão.
- Escolha construção fixa ou extraível:Considere a estratégia de manutenção e a arquitetura do painel.
- Confirme os requisitos de controle:Verifique o mecanismo operacional, os contatos auxiliares, os circuitos de abertura/fechamento e a tensão de controle.
- Revise a documentação:Solicite desenhos, relatórios de testes, especificações técnicas e documentação de conformidade aplicável.
Para compradores que compram de um fabricante ou fornecedor chinês, a comunicação técnica antes da produção é especialmente importante. Dimensões e configurações personalizadas devem ser confirmadas por escrito antes do início da fabricação.
Como o desempenho e a vida útil podem ser mantidos?
Mesmo um disjuntor a vácuo bem projetado requer inspeção e manutenção adequadas. Um programa de manutenção prático deve ser baseado nas instruções do fabricante, nas regulamentações elétricas locais, no ambiente operacional e na frequência de comutação.
- Inspecione regularmente o isolamento externo e as superfícies visíveis.
- Verifique os componentes mecânicos operacionais quanto a desgaste ou folga anormal.
- Verifique as conexões elétricas e o aperto dos terminais de acordo com os procedimentos de manutenção.
- Monitore ruídos operacionais, vibrações ou comportamento de comutação anormais.
- Verifique os mecanismos de intertravamento onde o disjuntor está integrado ao quadro.
- Mantenha a limpeza e as condições ambientais adequadas dentro da sala elétrica.
- Execute testes elétricos e mecânicos programados de acordo com os padrões aplicáveis e recomendações do fabricante.
Os requisitos de manutenção podem diferir significativamente dependendo da configuração e aplicação do disjuntor. Portanto, os operadores do projeto devem utilizar a documentação técnica do fabricante como referência principal, em vez de depender de um intervalo de manutenção genérico.
Perguntas frequentes sobre disjuntores a vácuo internos laterais
1. Qual faixa de tensão está listada para o disjuntor a vácuo interno lateral?
A especificação do produto publicada lista uma faixa de tensão nominal de12/24kV. Os compradores devem confirmar a configuração exata de tensão necessária para seu projeto antes de fazer o pedido.
2. Quais opções de corrente nominal estão disponíveis?
As opções listadas são630A, 1250A, 2000A, 3150A e 4000A. A classificação apropriada depende da carga elétrica e do projeto do sistema.
3. O disjuntor pode ser usado como unidade extraível?
Sim. O produto pode ser usado como uma unidade fixa e também pode ser configurado como uma unidade extraível usando um mecanismo de avanço dedicado.
4. Quais materiais são utilizados no produto?
A especificação do fabricante identifica ferro, cobre vermelho e resina epóxi como os principais materiais listados, com pulverização de plástico usada para tratamento de superfície.
5. Qual é o prazo de produção típico?
O fabricante afirma que os pedidos de amostra geralmente levam cerca de 7 dias, enquanto a produção em massa leva normalmente de 20 a 30 dias após o pagamento do depósito e a aprovação do produto final. O prazo de entrega real deve ser confirmado com a equipe de vendas de acordo com os requisitos do projeto.
6. Por que os compradores deveriam trabalhar com um fabricante experiente?
O painel de distribuição de média tensão requer correspondência elétrica e mecânica precisa. Um fabricante experiente pode ajudar os compradores a confirmar a configuração, dimensões, compatibilidade do gabinete, requisitos de produção e documentação técnica antes da entrega.
Conclusão: Vale a pena considerar um disjuntor a vácuo interno lateral?
A Disjuntor interno lateral a vácuopode ser uma solução prática para distribuição de energia interna de média tensão, onde comutação confiável, proteção contra falhas, flexibilidade de configuração e integração de gabinete são importantes. O produto Timetric fornecido pelaWenzhou Shuyi Importação e Exportação Co., Ltd.oferece múltiplas classificações de corrente, construção tripolar, opções de instalação fixa ou extraível e compatibilidade com diversas configurações de painéis de distribuição.
Para empreiteiros de engenharia, fabricantes de painéis, distribuidores e compradores industriais, a abordagem de aquisição mais eficaz é avaliar em conjunto tensão, corrente, desempenho de curto-circuito, arranjo de montagem, compatibilidade de gabinete, documentação e suporte pós-venda. Se você está procurando um fornecedor ou fabricante confiável na China para seu projeto de média tensão,Contate-nospara discutir seus requisitos técnicos, opções de personalização, preços e cronograma de entrega.
