Disjuntor de gás Sf6

Item: Disjuntor de gás SF6
Excelente desempenho de extinção de arco: O gás SF6 é altamente eficaz na extinção de arcos elétricos.
Estrutura simples e tamanho compacto: O design é simples e economiza espaço.
Bom desempenho de abertura: Fornece operação confiável e equilibrada durante a comutação.
Disjuntor selado: Opera com ruído mínimo devido ao seu design selado.
Baixa carga de trabalho de inspeção e manutenção: Requer manutenção menos frequente e mais simples.

Enviar consulta

Descrição do produto

Item: Disjuntor de gás SF6

O Disjuntor a Gás SF6 é um dispositivo elétrico trifásico de alta tensão projetado para uso externo com as seguintes especificações:

● Frequência CA: 50 Hz

● Tensão nominal: 72,5 kV e abaixo

● Corrente nominal: Até 3150 A

É utilizado principalmente para a proteção de linhas de transmissão e transformação de energia. O disjuntor consiste em três pólos montados em uma estrutura e não pode ser operado com apenas um pólo.

Vantagens do disjuntor a gás SF6:

1. Forte capacidade de interrupção: Interrompe efetivamente altas correntes.

2. Longa vida elétrica: Projetado para uso operacional prolongado.

3. Alto nível de isolamento: Fornece excelente isolamento para evitar falhas elétricas.

4. Bom desempenho de vedação: Garante confiabilidade e manutenção mínima.

Principais Parâmetros Técnicos

Número	Parâmetro do disjuntor a gás SF6	Unidade	Valor
1	Tensão nominal	kV	72.5
2	Corrente nominal	A	2500/3150
3	Corrente nominal de interrupção de curto-circuito	ka	31,5/40
4	Corrente nominal de curto-circuito (valor de pico)	ka	80
5	Corrente suportável nominal de curta duração	ka	31,5/40
6	Duração nominal de curto-circuito	S	4
7	Corrente suportável de pico nominal (pico)	ka	80
8	Corrente de interrupção de falta de zona próxima	ka	31,5×75%
9	Corrente de interrupção nominal fora de sincronismo	ka	31,5×25%
10	primeiro coeficiente de pólo aberto		1.5
11	Horário de abertura	S	≤0,03
12	Tempo de pausa	S	≤0,06
13	Hora de fechamento	S	≤0,15
14	tempo parcial	S	≥0,3
15	tempo unido	S	0.06
16	Peso do gás hexafluoreto de enxofre carregado no disjuntor	kg	3.5
17	Peso bruto do disjuntor	kg	1000
18	Vida mecânica	Segunda categoria	3000

Estrutura e dimensões de montagem

Ambiente de trabalho:

● Faixa de temperatura: Projetado para operar efetivamente em uma ampla faixa de temperatura, normalmente de -25°C a +40°C, embora modelos específicos possam ter limites diferentes.

● Umidade: O disjuntor pode funcionar em ambientes com alta umidade, mas a vedação adequada garante que a umidade não entre na câmara de gás.

● Altitude: Adequado para locais de grande altitude, com especificações de desempenho ajustadas para pressão atmosférica reduzida.

● Nível de Poluição: Pode ser utilizado em ambientes com diversos níveis de poluição; no entanto, é essencial garantir isolamento e manutenção adequados para áreas altamente poluídas.

Possíveis causas de falha no circuito elétrico

● Quebra do isolamento: A deterioração ou danos nos materiais de isolamento podem causar curto-circuitos ou falhas de aterramento.

● Contaminação do gás SF6: Impurezas ou umidade no gás SF6 podem comprometer suas propriedades isolantes, causando falhas.

● Falha Mecânica: O desgaste de componentes mecânicos, como contatos móveis ou mecanismos operacionais, pode causar problemas operacionais.

● Manutenção inadequada: A falta de inspeção e manutenção regulares pode resultar em desgaste ou falhas despercebidas.

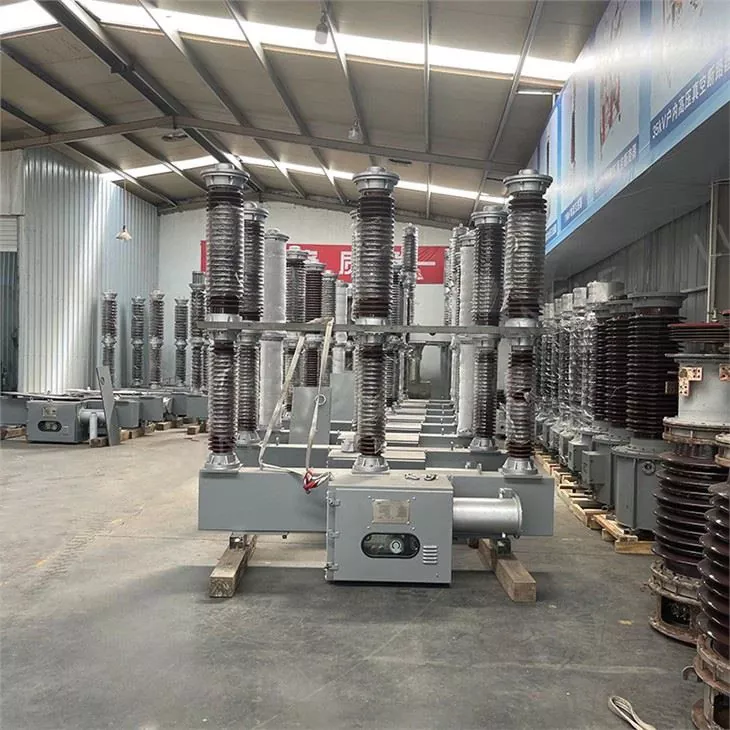

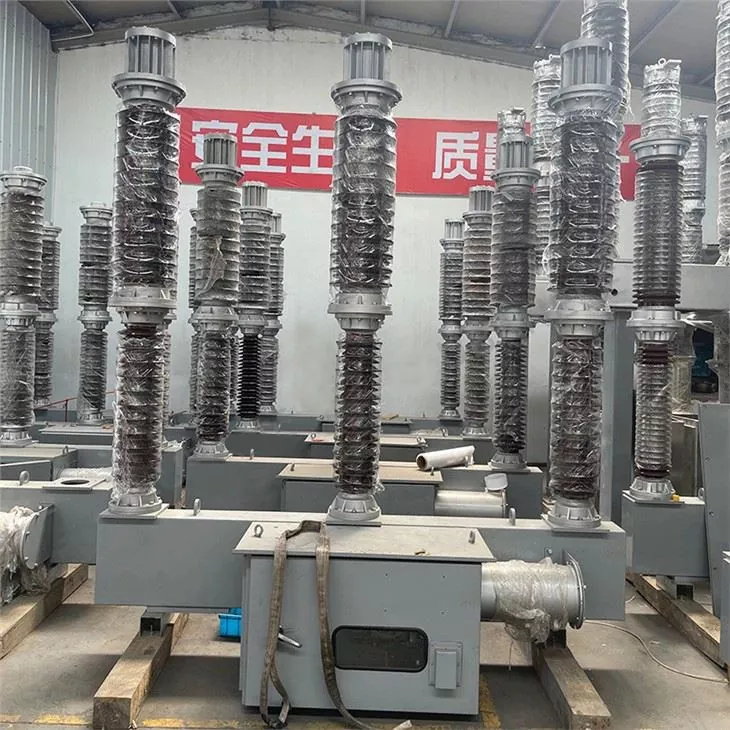

Produto Foto Real

Perguntas frequentes

A1: O que é gás SF6?
Q1: SF6 (hexafluoreto de enxofre) é um gás eletronegativo usado como meio isolante e extintor de arco em equipamentos de alta tensão.

A2: Por que o gás SF6 é usado em disjuntores?
Q2: O gás SF6 possui excelentes propriedades isolantes e alta capacidade de interrupção, tornando-o eficaz na prevenção de arcos elétricos e na manutenção da segurança em aplicações de alta tensão.

A3:Quais são as principais vantagens dos disjuntores a gás SF6?
3º trimestre:As principais vantagens incluem forte capacidade de interrupção, longa vida elétrica, altos níveis de isolamento e bom desempenho de vedação, levando à redução das necessidades de manutenção.

A4:Qual é o ambiente operacional típico para disjuntores a gás SF6?

4º trimestre:Eles são projetados para operar em diversas condições, incluindo amplas faixas de temperatura, alta umidade e grandes altitudes, mas exigem boa ventilação e vedação adequada.
