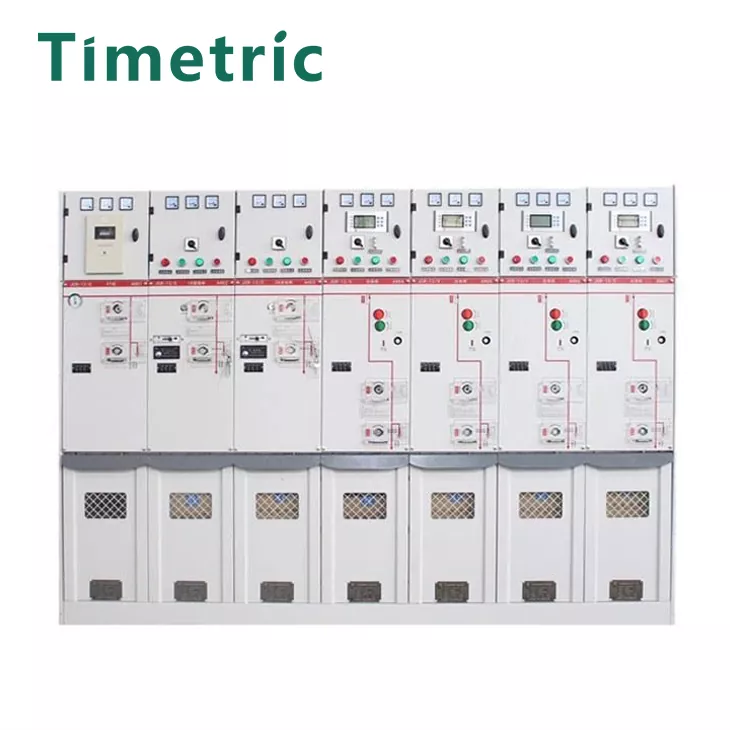

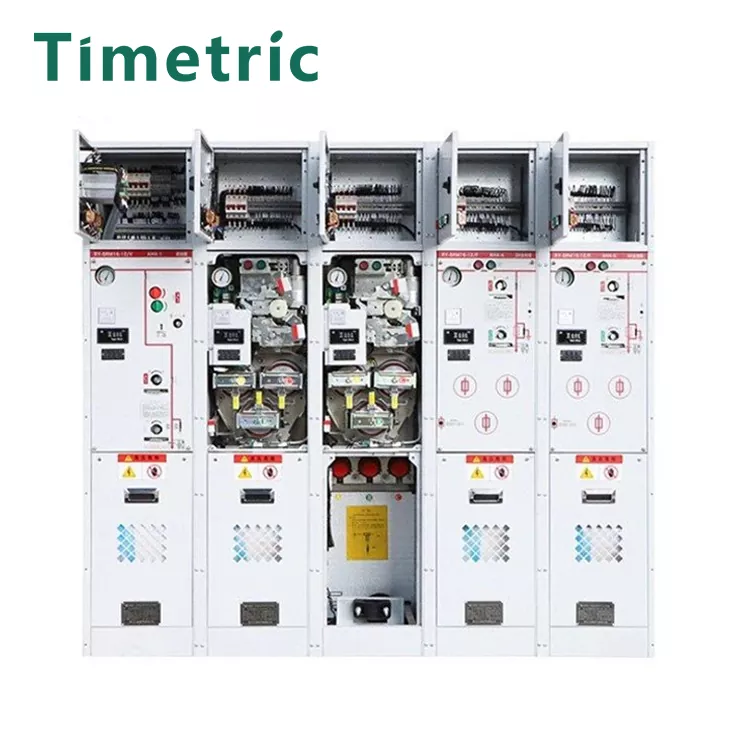

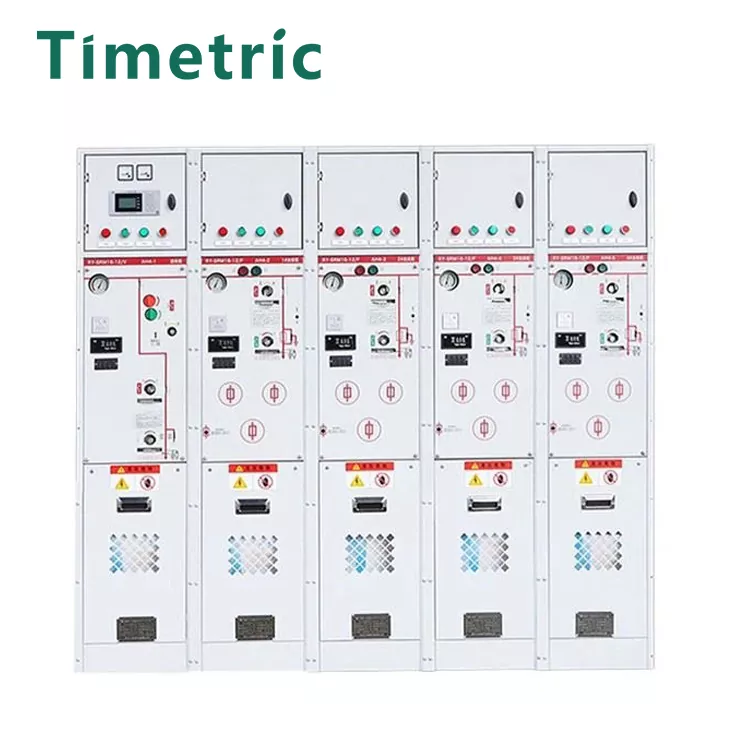

Unidade principal do anel isolado a gás SF6

SF6 UNIDADE PRINCIPAL DE ANEL ISULADOR DO GAS: O gás SF6 é usado como meio de extinção e isolamento de arco; O gabinete do interruptor é uma estrutura totalmente isolada e totalmente isolada; O barramento, o interruptor e as peças ao vivo são completamente fechadas em uma carcaça de aço inoxidável. A cavidade é preenchida com gás SF6 e o ​​nível de proteção atinge o IP67; Todo o painel de manobra não é completamente afetado por condições ambientais externas, e a operação normal do interruptor pode ser garantida mesmo em casos extremos (como imersão em água a curto prazo), e o produto é livre de manutenção para a vida. O gabinete do interruptor possui um dispositivo de intertravamento "cinco à prova de cinco", que elimina completamente as falhas de pessoal e equipamento causadas por operação humana imprópria. Todos os gabinetes de troca têm canais de alívio de pressão confiável e segura, o que pode garantir a segurança pessoal dos operadores, mesmo em casos extremos. O gabinete do interruptor é dividido em dois tipos: combinação de unidade fixa e combinação de unidades expansíveis. O gabinete do comutador geralmente entra e sai da frente e também pode realizar a expansão lateral ou a expansão lateral de acordo com diferentes posições de instalação; O gabinete é pequeno e fácil de instalar, que pode ser adequado para uso em locais com espaço pequeno e ambiente duro; O gabinete do comutador pode ser equipado com dispositivos elétricos, de controle remoto e monitoramento, de acordo com as diferentes necessidades dos usuários.

GB/T3804 3,6KV ~ 40,5kV Alta tensão CA CUNDO AC

Disjuntor de circuito CA de alta tensão GB/T1984

GB/T16926 Departamento de combinação de comutação de carga CA de alta tensão CA

GB/T1985 Alta tensão AC Desconector e interruptor de aterramento

GB/T3906 3,6KV ~ 40,5kV AC Equipamento de switch e equipamento de controle encerrado de metal AC

GB/T11022 Requisitos técnicos comuns para os padrões de equipamento de alta tensão e equipamento de controle

GB/T4208 Grade de proteção do gabinete (código IP)

DL/T404 3,6KV ~ 40,5kV AC Equipamento de Switch e equipamento de controle encerrado de metal AC

GB/T311.1 Coordenação de isolamento Parte 1: Definição, princípios e planejamento

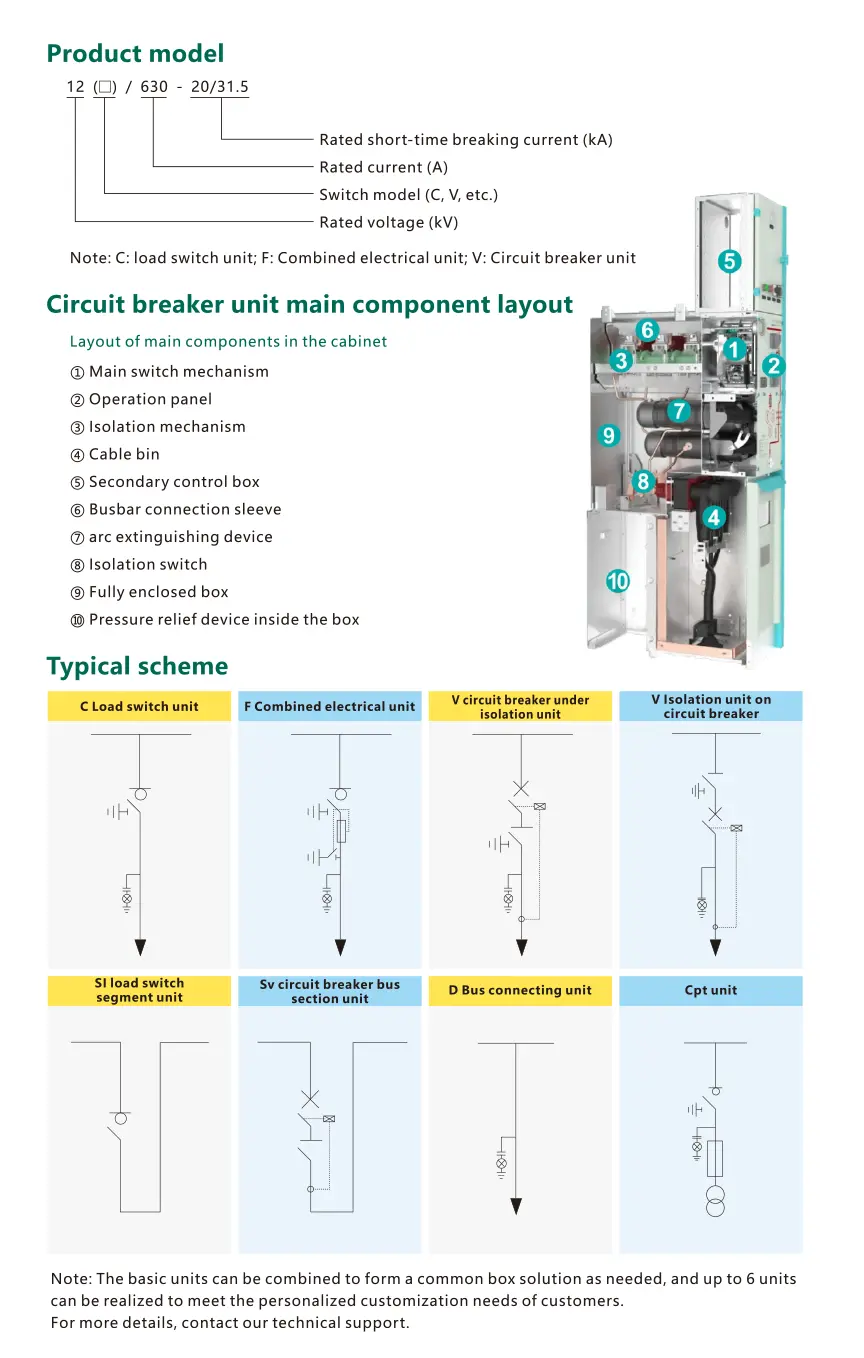

12kV Ring Network Gabinet (Caixa) Plano de Projeto e Personalização (versão 2022)

Principais parâmetros técnicos

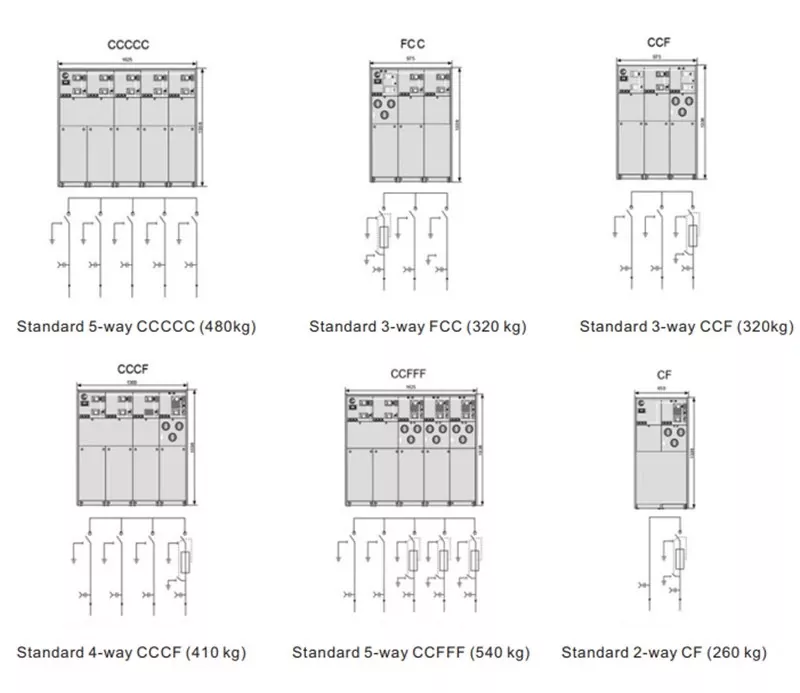

Dimensões de estrutura e montagem

Ambiente de trabalho:

Timétrica Electricsf6 Anel Isolado a gás Ambiente de uso principal:

1. Temperatura ambiental: -40ºC ~+45ºC;

2. umidade relacionada: diariamente significa não mais de 95%, média mensal não acima de 90%;

3. Altitude: não excede 4000m;

4.O local de instalação deve estar livre de incêndio, perigo explosivo, poluição grave, corrosão química ou vibração grave.

Vantagens e características do switchgear

A unidade principal do anel isolado a gás Timétrica Inclui os seguintes aspectos:

1. Seguro e confiável: o gabinete inflável usa gás SF6 de alta qualidade, que possui forte carga negativa e excelente desempenho de isolamento. Em um campo elétrico uniforme, a força de isolamento é de cerca de 2 a 3 vezes a do ar e não é tóxica e inodorosa. Também é não inflamável, possui excelente desempenho de extinção de arco e desempenho de refrigeração, para que o interruptor de carga possa extinguir de maneira rápida e confiável o arco depois de cortar a corrente.

2. Tamanho pequeno. O uso de gás SF6 com excelente desempenho de isolamento torna o gabinete inflável menor, mais leve e mais compacto na premissa de desempenho, segurança e confiabilidade, o que economiza muito espaço para os usuários.

3. Avançado e flexível. O gabinete inflável adota conceitos internacionalmente avançados de design e métodos de teste de produção, tornando toda a série de produtos simples em estrutura, flexível em operação e confiável em intertravamento. Além disso, ele usa a tecnologia de sensor avançada e os mais recentes dispositivos de proteção de microcomputadores. Uma variedade de soluções técnicas pode ser fornecida para atender a várias necessidades do usuário.

4. Design totalmente modular, estrutura totalmente fechada e expansão abrangente. O gabinete inflável é uma nova geração de aparelho de chave modular compacto. A caixa de gás é soldada de placas de aço inoxidável de 3 mm de alta qualidade e todas as peças vivas de alta tensão (como interruptores de vácuo, interruptores de carga e barramentos) são selados em uma caixa preenchida com gás SF6. Toda a série de produtos possui uma estrutura modular, como tipo de unidade e tipo de caixa universal. Cada módulo tem sua própria função e uma concha de metal separada, que pode ser expandida à vontade.

5. Adaptabilidade para qualquer clima. O gabinete cheio de gás adota uma estrutura fechada, e o sistema condutor primário é completamente independente do ambiente de trabalho com o SF6 como meio e não é afetado pelo ambiente externo (como: condensação, poluição, spray de sal, pequenos animais e produtos químicos, etc.). É realmente livre de manutenção, adequado para vários lugares severos e tem forte capacidade anti-imersão. A caixa de ar e a caixa de fusíveis atingiram o nível de proteção do IP67. Forneça a nossos usuários um sistema de fonte de alimentação confiável e custos econômicos de operação e manutenção.

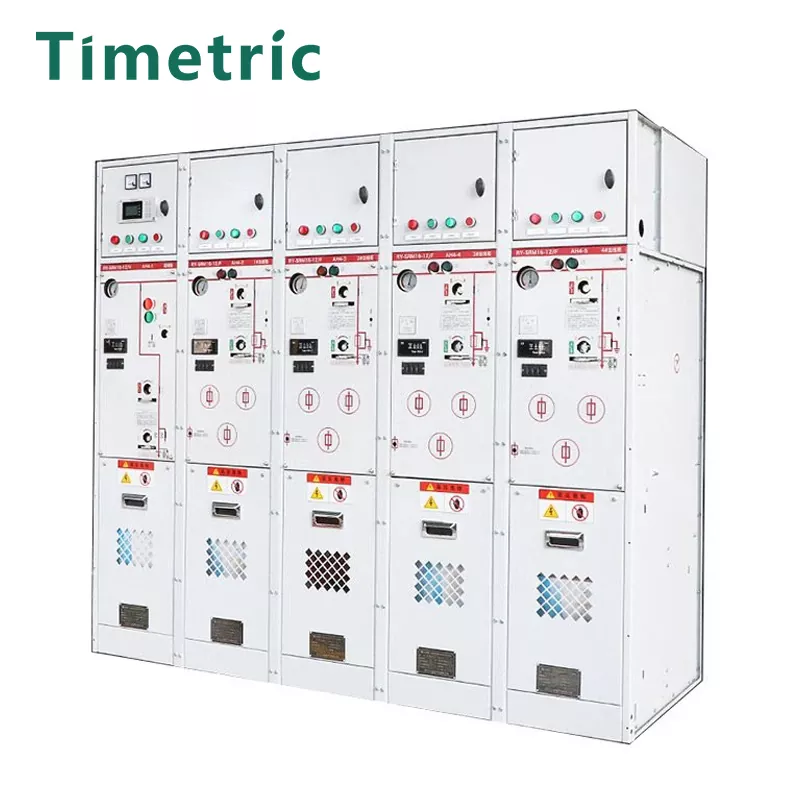

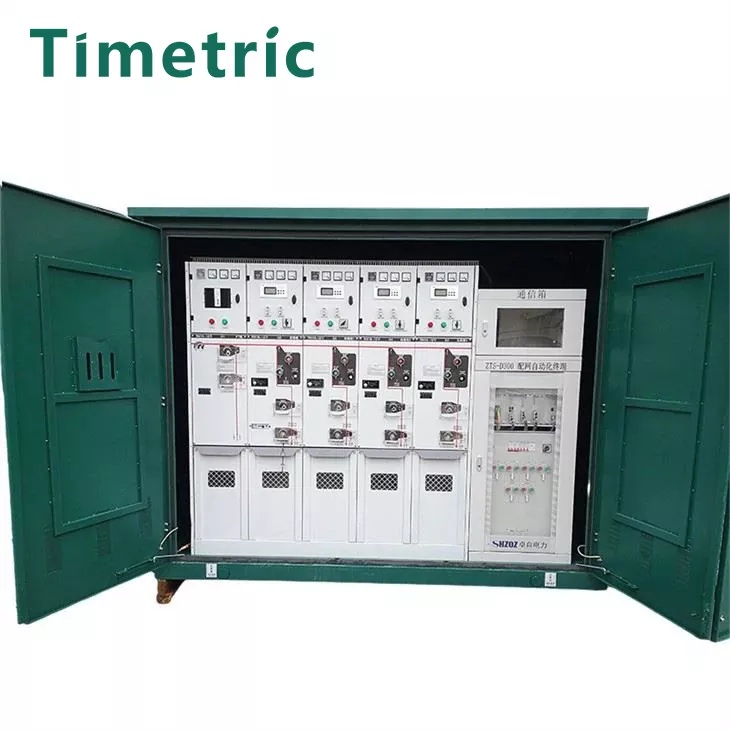

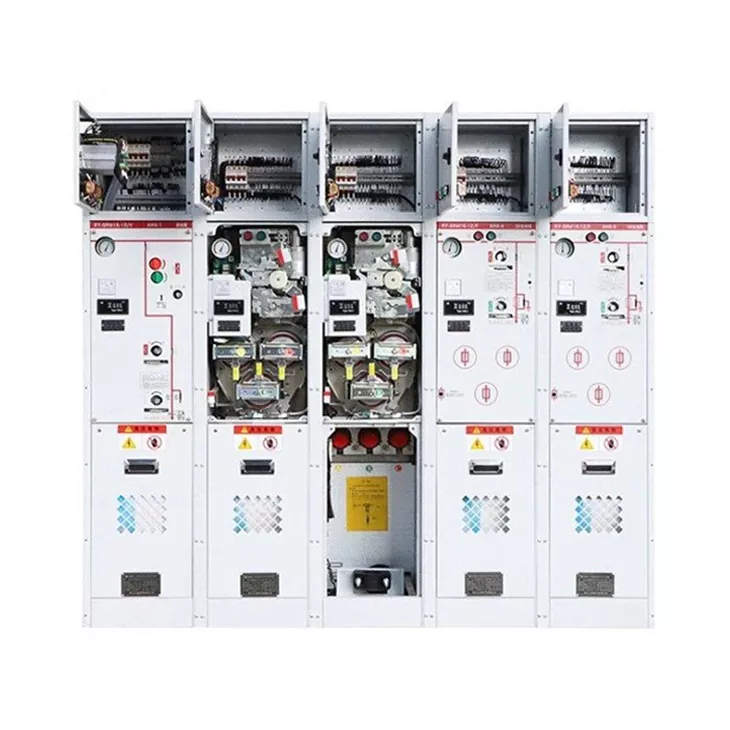

Tiro real do produto

Perguntas frequentes

Sua empresa pode personalizar produtos de acordo com meus requisitos?

Sim, podemos personalizar produtos de acordo com os requisitos do cliente. De um modo geral, os clientes precisam apenas fornecer: layout de circuito, tensão, corrente etc.

Qual é o seu tempo de entrega mais rápido?

Normalmente, aceitamos consultas de clientes. Depois que o gabinete do switch parâmetros técnicos estiver conectado, leva de 1 a 2 dias para emitir uma lista de preços e se comunicar com os clientes sobre o tempo de produção e entrega com base na situação real.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. OA citação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
