Disjuntor a vácuo Vcb

Wenzhou Shuyi Import and Export Co., Ltd. é um fabricante e fornecedor profissional de China Disjuntor a vácuo Vcb, se você está procurando o melhor Disjuntor a vácuo Vcb com preço baixo, consulte-nos agora! Nossos produtos têm uma boa vantagem de preço e cobrem a maior parte dos mercados da América do Sul, Oriente Médio, África e Sudeste Asiático.

Enviar consulta Baixar PDF

Descrição do produto

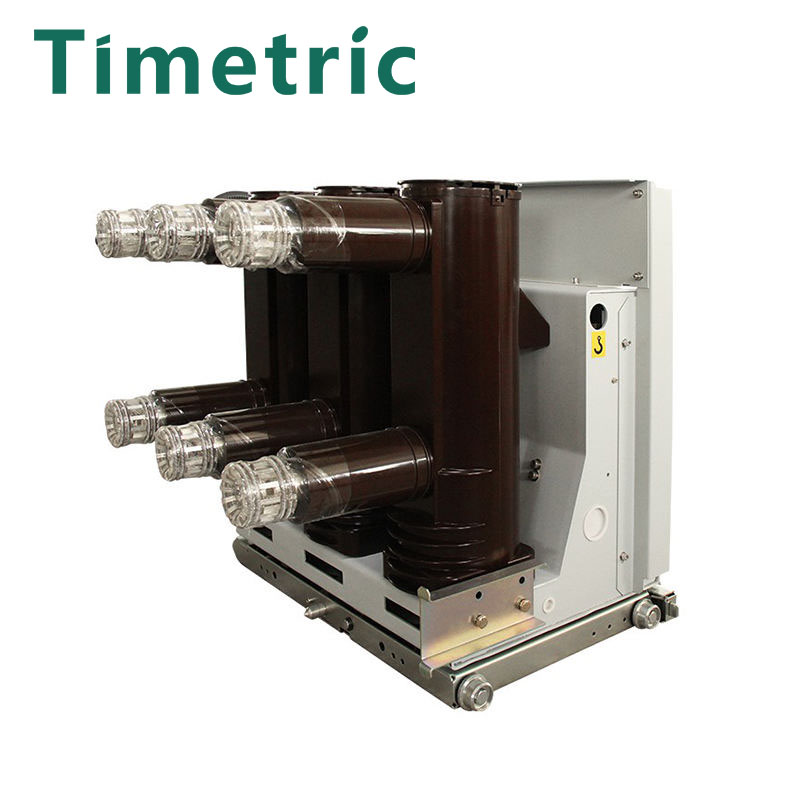

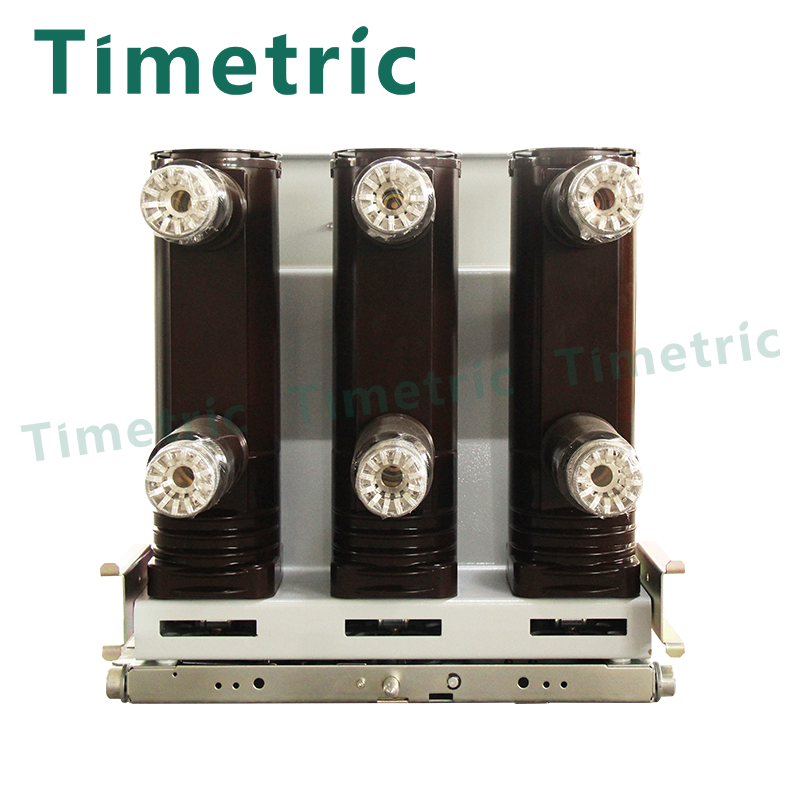

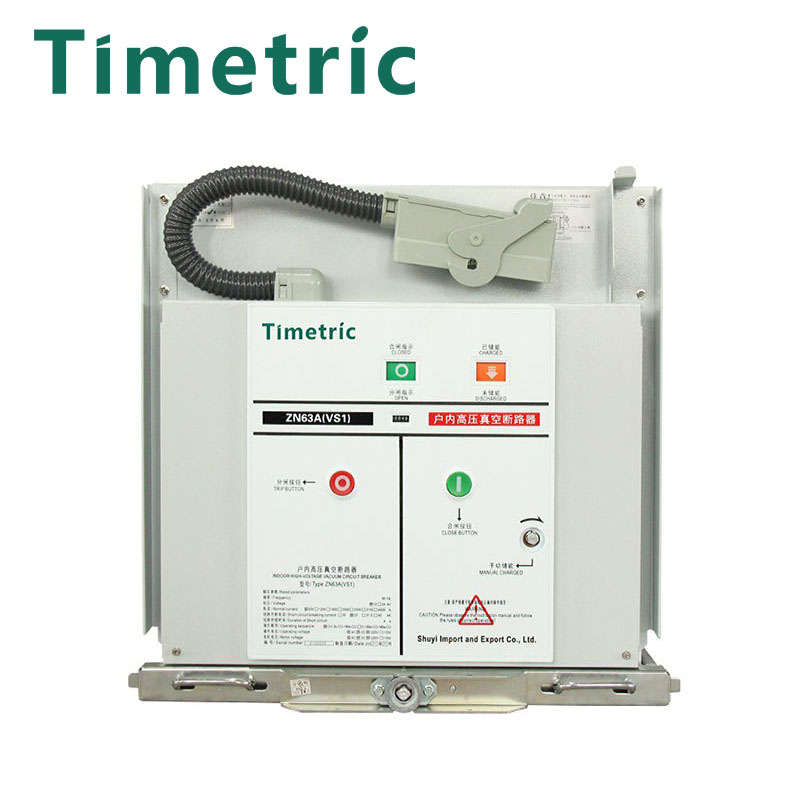

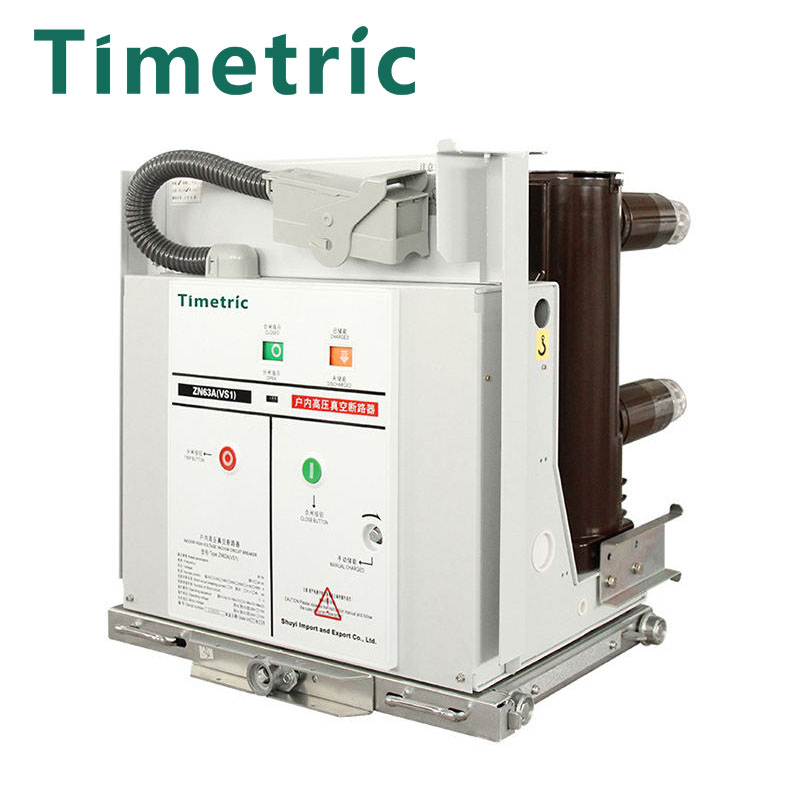

Disjuntor a vácuo Timetric Vcb Introdução ao produto

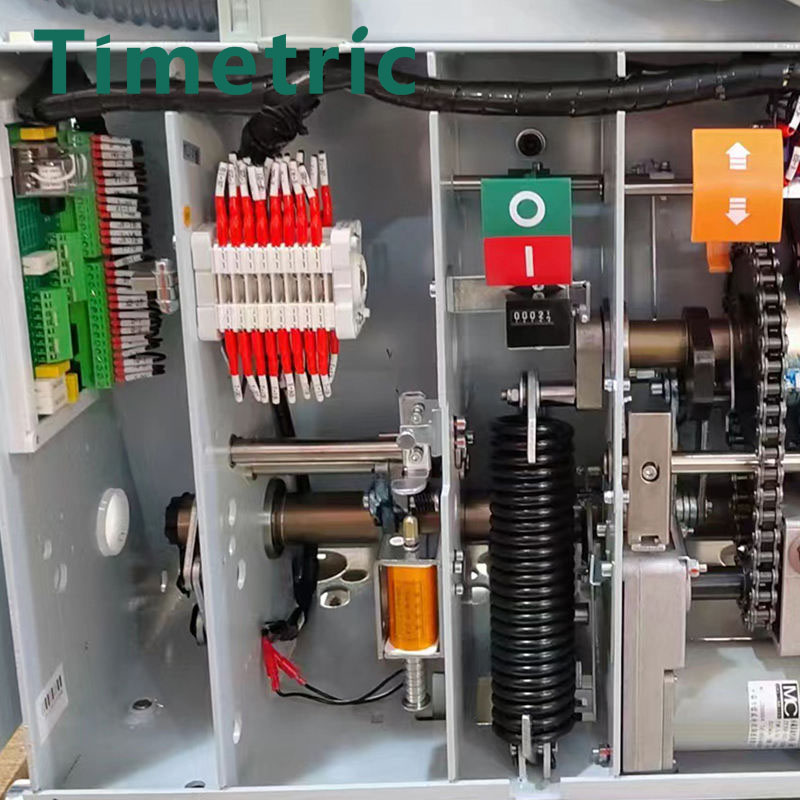

Wenzhou Shuyi Import and Export Co., Ltd. é um fabricante e fornecedor profissional de disjuntor a vácuo Vcb na China, o disjuntor a vácuo Vcb o design integrado e modular, a estrutura geral é simples e razoável, o uso de arranjo para cima e para baixo, a parte da câmara de extinção de arco acima, intertravamento e mecanismo de operação abaixo. Use mecanismo operacional de mola 3AV3 especial, sem ajuste, ação estável e confiável. A câmara de extinção de arco a vácuo está disposta no cilindro de isolamento fechado, o que melhora o desempenho do isolamento e reduz o tamanho geral.

Parâmetro Vcb do disjuntor a vácuo timetric (especificação)

Item	Descrição		Unidade	Dados
1	Tensão nominal		KV	12
2	Máx. tensão		KV	12
3	Corrente nominal		A	630/1250/2500/3150/4000/5000
4	Corrente nominal de interrupção de curto-circuito		O	20/25/31,5/40
5	Corrente nominal de curto-circuito		O	50/63/80
6	Corrente suportável de pico nominal		O	50/63/80
7	Corrente suportável nominal 4S		O	20/25/31,5
8	Nível de isolamento nominal	Tensão de frequência de energia (ao perder um circuito)	KV	Sonhador 48
8	Nível de isolamento nominal	Tensão suportável de impulso (ao perder um circuito)	KV	Sonhador 85
9	Sequência operacional nominal			OC-0,3s-CO-180S-CO
10	Vida mecânica		Tempos	20000
11	Tempo nominal de interrupção da corrente de curto-circuito		Tempos	274
12	Tensão nominal do freio próximo da máquina operacional		V	110.220
13	Tensão nominal do freio de freio da máquina operacional		V	110.220
14	Curso de contato		milímetros	13±1
15	Exceder a faixa (o comprimento de compressão da mola de contato)		milímetros	3,5±0,5
16	Período diferente de ruptura trifásica e ruptura fechada		EM	≤2
17	O tempo de salto da quebra de fechamento do contato		EM	≤2
18	Velocidade média de quebra		EM	1,1~1,7
19	Velocidade média de fechamento		EM	0,6~1,1
20	Tempo de abertura	Tensão máxima de operação	S	≤0,05
20	Tempo de abertura	Sob tensão mínima de operação	S	≤0,08
21	Horário de encerramento		s	0.1
22	Resistência de cada loop principal de fase		mΩ	630≤50 1250≤45/ 1600-2500≤40
23	Ersão do limite de contatos		milímetros	3
