Timetric Vcb Disjuntor Formação e extinção de arco elétrico no vácuo

Wenzhou Shuyi Import and Export Co., Ltd. é um fabricante bem conhecido de Disjuntor Timetric Vcb na China. O arco de vácuo é muito diferente do fenômeno de descarga de arco de gás que aprendemos antes. A dissociação do gás não é o fator principal para produzir o arco. A descarga do arco a vácuo é formada no vapor de metal evaporado do eletrodo de contato. Ao mesmo tempo, as características de desempenho do arco são diferentes com diferentes correntes de interrupção. Geralmente o dividimos em arco de vácuo de baixa corrente e arco de vácuo de alta corrente.

Arco de vácuo de corrente pequena

Quando o contato é interrompido no vácuo, um ponto catódico com corrente e energia concentradas é gerado e uma grande quantidade de vapor de metal é evaporada do ponto catódico. A densidade de átomos de metal e partículas carregadas é muito alta e o arco é queimado nela. Ao mesmo tempo, o vapor de metal e as partículas carregadas na coluna do arco são constantemente difundidos para fora, e o eletrodo constantemente evapora novas partículas para substituí-las. Quando a corrente é zero, a energia do arco diminui, a temperatura do eletrodo diminui, a evaporação diminui e a densidade de partículas na coluna do arco diminui. Finalmente, o ponto do cátodo desaparece e o arco é extinto quando a corrente é zero.

Às vezes, a evaporação não consegue manter a velocidade de difusão da coluna do arco, o arco se extingue repentinamente e ocorre o fenômeno de corte.

Arco de vácuo de alta corrente

Quando o contato desconecta uma grande corrente, a energia do arco aumenta e o ânodo também aquece seriamente, formando uma forte coluna de arco concentrado. Ao mesmo tempo, o efeito da força elétrica também é óbvio. Portanto, para arco de vácuo de alta corrente, a distribuição do campo magnético entre os contatos tem uma influência decisiva na estabilidade e no desempenho de extinção do arco. Se a corrente for muito grande, excedendo o limite de corrente de interrupção, causará falha de interrupção. Neste momento, o calor de contato com o cabelo é sério, a corrente após zero ainda evapora, a recuperação média é difícil, não pode desconectar a corrente.

Parâmetro do Disjuntor Timetric Vcb (Especificação)

Disjuntor Timetric Vcb I. Condições ambientais de uso:

1. Altitude: 2000m e abaixo.
2. Temperatura ambiente: Limite superior 40â, limite inferior -15â.
3. Umidade relativa: a média diária não é superior a 95%, a média mensal não é superior a 90%; A pressão média diária do vapor de água não é superior a 2,2 kPa; A pressão média mensal de vapor de água é inferior a 1,8 kPa e pode condensar quando a temperatura cai drasticamente durante o período de alta temperatura.
4. O ar circundante não está significativamente contaminado por poeira, fumaça, gases corrosivos e inflamáveis, vapores ou névoa salina.
5. A intensidade do terremoto não excede 8°.
6. Locais livres de incêndio, explosão, poluição grave e vibração violenta.

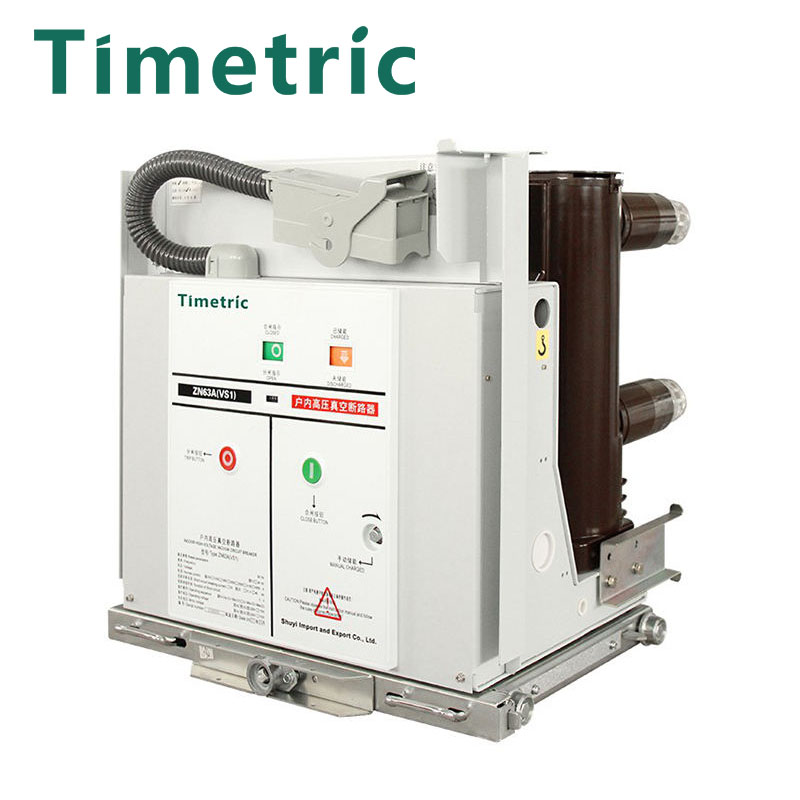

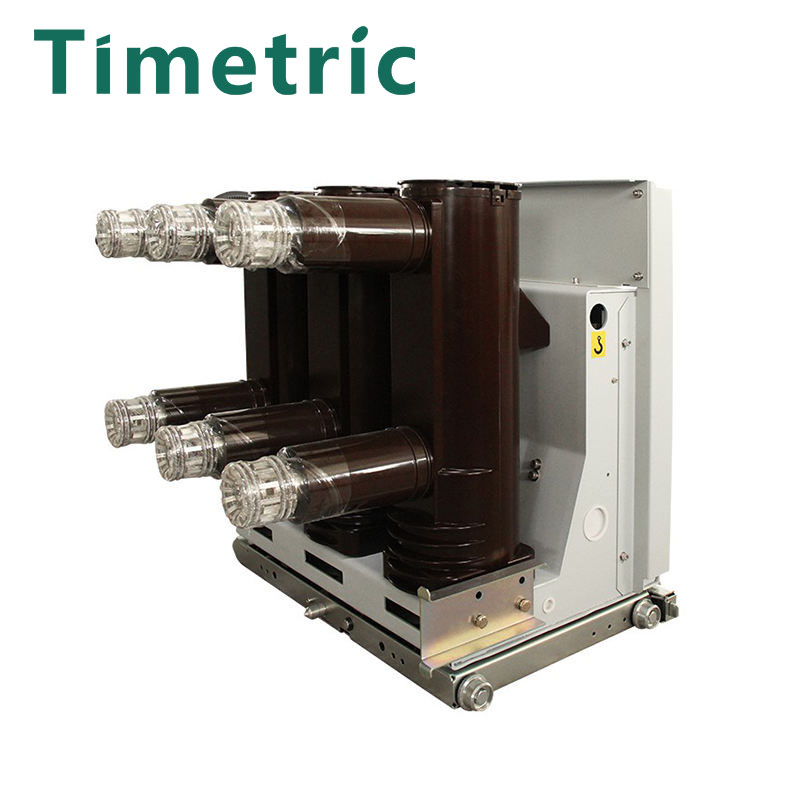

Detalhes do Disjuntor Timetric Vcb
