Disjuntor a vácuo tipo postes embutidos

Encontre uma grande variedade de disjuntores a vácuo do tipo polos embutidos da China em Wenzhou Shuyi Import and Export Co., Ltd. Forneça serviço pós-venda profissional e o preço certo, aguardando a cooperação. Estamos ansiosos para nos tornarmos seu parceiro de longo prazo na China.

Enviar consulta

Descrição do produto

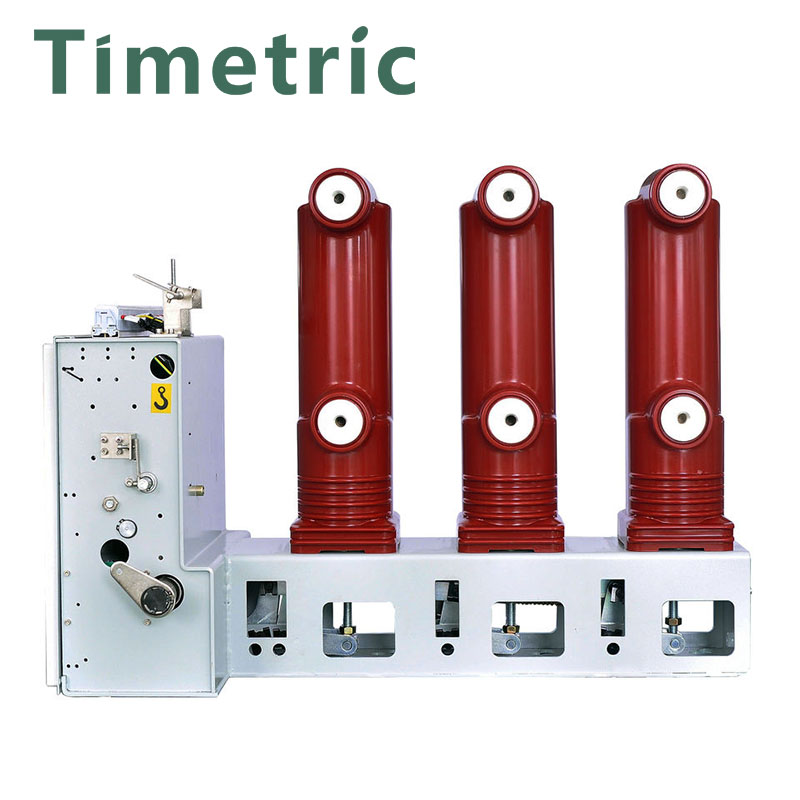

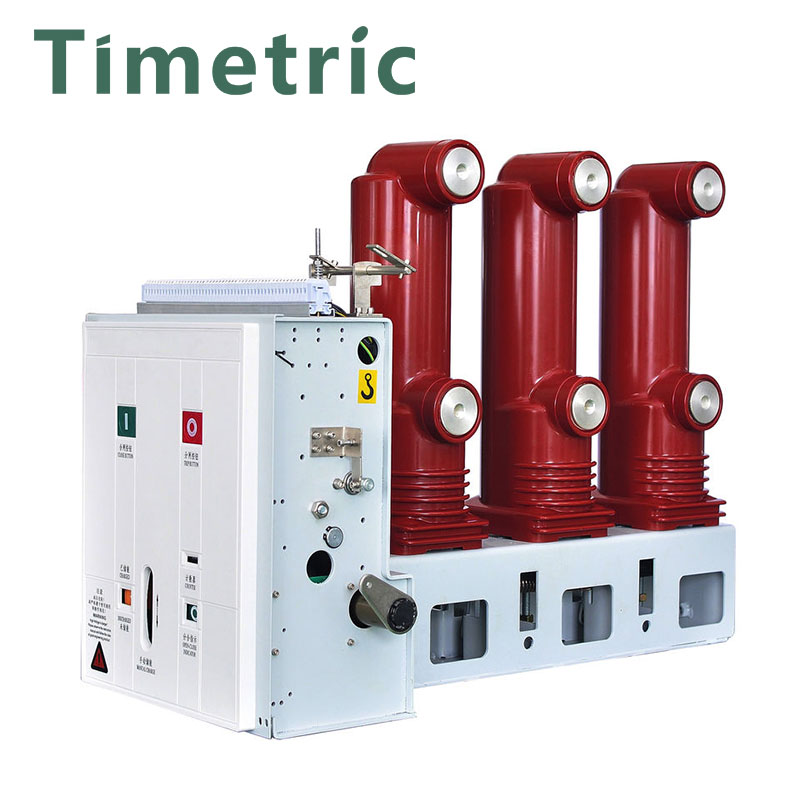

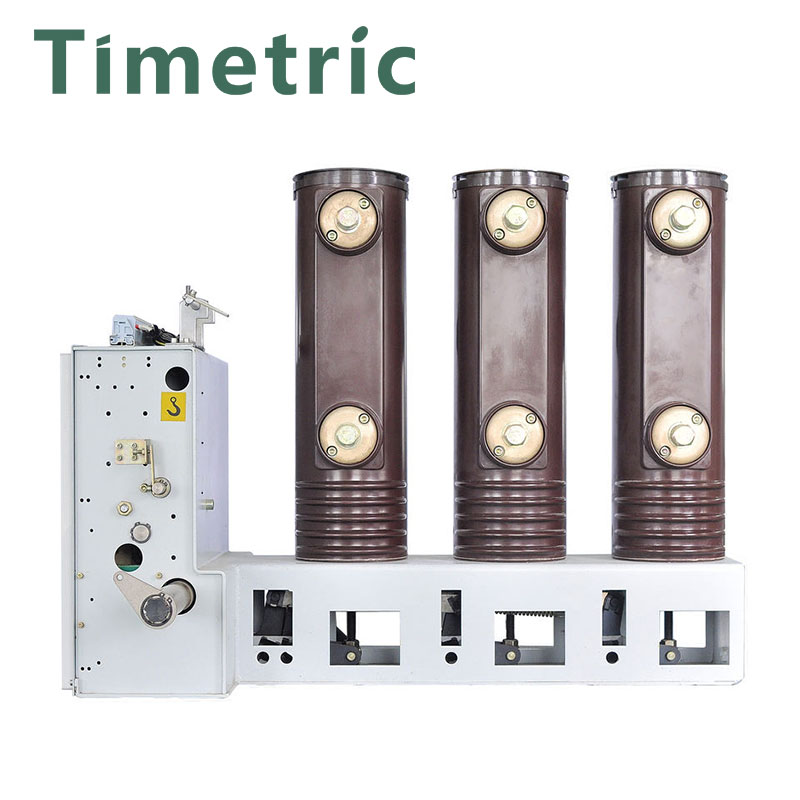

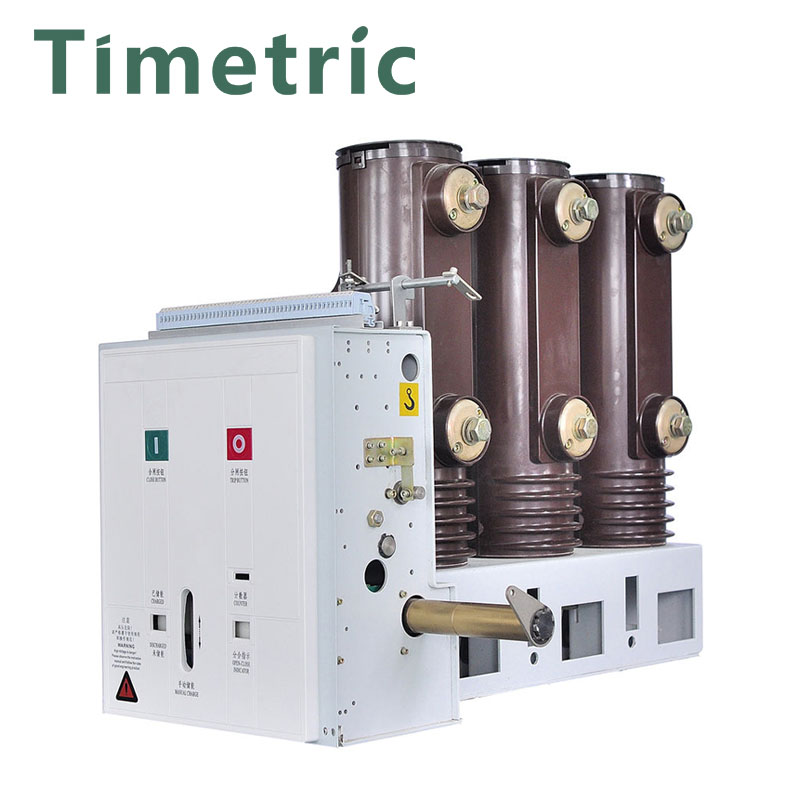

Disjuntor a vácuo tipo polos embutidos Timetric

Encontre uma grande variedade de disjuntores a vácuo do tipo polos embutidos da China em Wenzhou Shuyi Import and Export Co., Ltd. alto vácuo; Tem as vantagens de tamanho pequeno, peso leve, adequado para operação frequente, extinção de arco sem manutenção e é amplamente utilizado na rede de distribuição. O disjuntor a vácuo é o dispositivo interno de distribuição de energia no sistema CA trifásico de 3-10kV, 50Hz. Pode ser usado para proteção e controle de equipamentos elétricos em empreendimentos industriais e de mineração, usinas de energia e subestações. É especialmente adequado para locais de uso que não requerem óleo, menos manutenção e operação frequente. Os disjuntores podem ser configurados em gabinete intermediário, gabinete de camada dupla ou gabinete fixo para controlar e proteger equipamentos elétricos de alta tensão. Quanto à estrutura e definição do modelo do disjuntor a vácuo, quanto você sabe? Juntamente com Tongyida Xiaobian, dê uma olhada.

Parâmetro do disjuntor a vácuo tipo polos embutidos timetric (especificação)

Item	Descrição		Unidade	Dados
1	Tensão nominal		KV	12
2	máx. tensão		KV	12
3	Corrente nominal		A	630/1250/1600
4	Corrente nominal de interrupção de curto-circuito		KA	20/25/31,5
5	Corrente nominal de curto-circuito		KA	50/63/80
6	Corrente suportada de pico nominal		KA	50/63/80
7	4S Corrente suportável nominal		KA	20/25/31,5
8	Nível de isolamento nominal	Tensão de frequência de energia (ao perder um circuito)	KV	Dreaker 42
8	Nível de isolamento nominal	Tensão suportável de impulso (ao perder um circuito)	KV	Dreaker 75
9	Sequência operacional nominal			OC-0,3s-CO-180S-CO
10	Vida mecânica		Horários	10000
11	Tempo nominal de interrupção da corrente de curto-circuito		Horários	50
12	Tensão nominal de freio próximo da máquina operacional		V	110.220
13	Tensão nominal do freio de freio da máquina em operação		V	110.220
14	curso de contato		milímetros	11±1
15	Alcance excedido (o comprimento da compressão da mola de contato)		milímetros	3,5±0,5
16	Período diferente de interrupção trifásica e interrupção fechada		EM	â¤2
17	O tempo de salto da quebra de fechamento de contato		EM	â¤2
18	Velocidade média de pausa		EM	0,9~1,2
19	Velocidade média de fechamento		EM	0,5~0,8
20	Tempo de abertura	Ubder max.voltagem operacional	S	â¤0,05
20	Tempo de abertura	Abaixo da tensão operacional mínima	S	â¤0,08
21	Horário de encerramento		s	0.1
22	Resistência de cada loop principal de fase		Î¼Î©	630–¤50 1250–¤45 1600–¤40
23	Extensão do limite de contatos		milímetros	3

Tipo de polos embutidos Timetric Disjuntor a vácuo Estrutura do disjuntor a vácuo

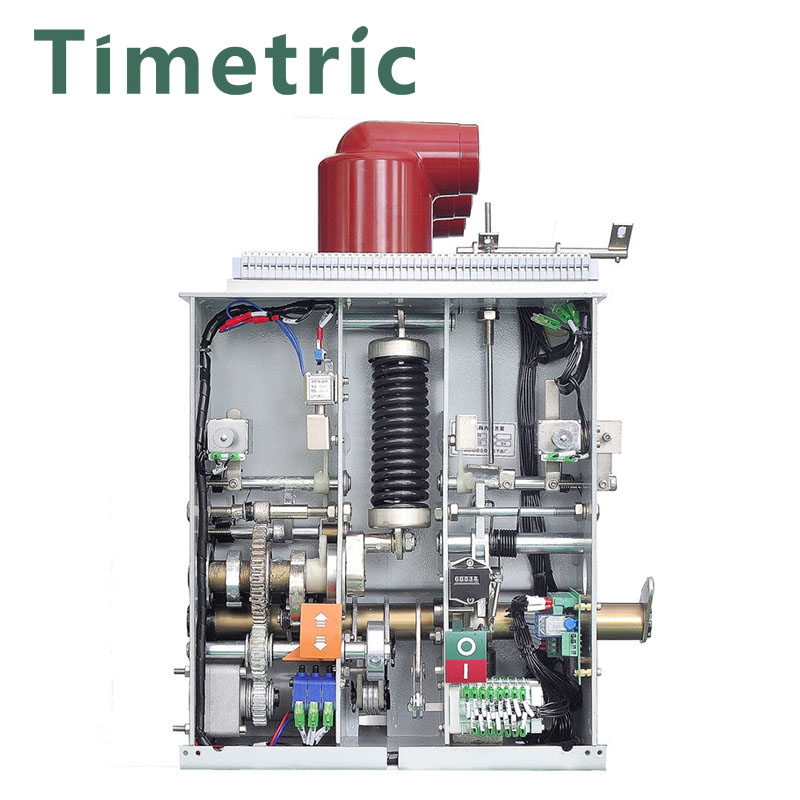

O disjuntor a vácuo do tipo polos embutidos consiste em uma câmara de extinção de arco a vácuo, um mecanismo de operação, um mecanismo de transmissão e um chassi. A extinção de arco a vácuo é composta de contato estático, contato móvel, tampa de blindagem, invólucro, fole, riser de proteção, haste condutora, placa de cobertura de extremidade, etc., conforme mostrado na figura. A distância de desconexão entre os contatos ativos e estáticos do disjuntor a vácuo de 10kV é geralmente 10~15mm
