Disjuntor de ar de alta tensão

Disjuntor de ar de alta tensão Timetric

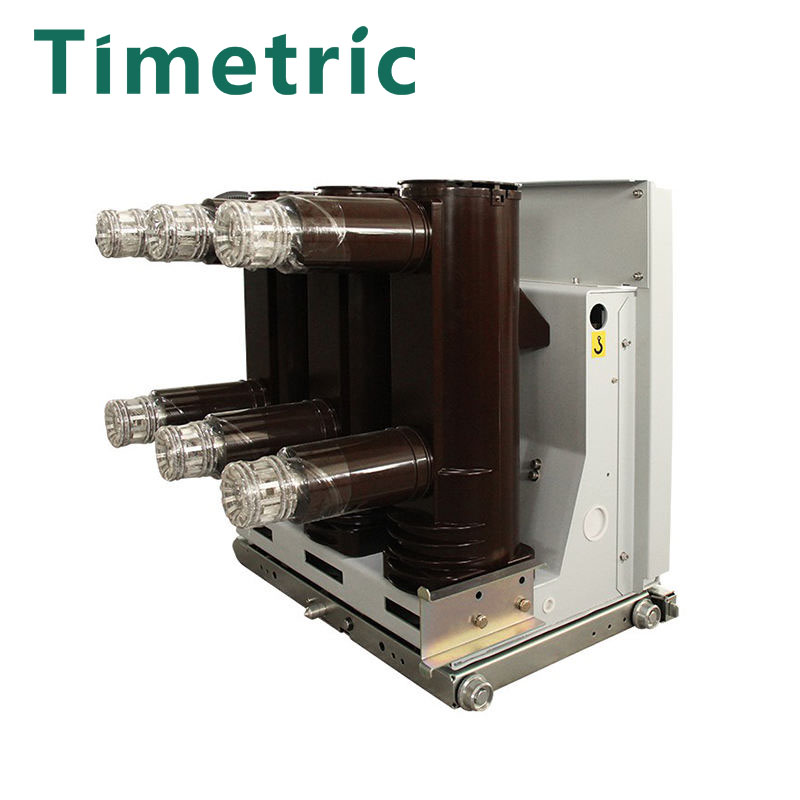

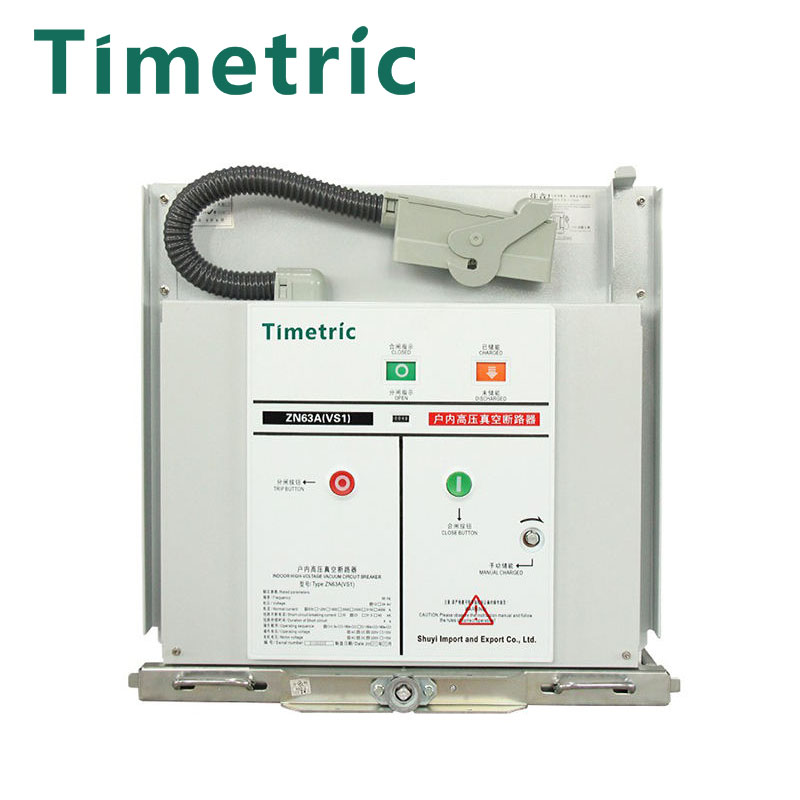

Como fabricante profissional, gostaríamos de fornecer a você Disjuntor de ar de alta tensão Timetric. ZN63A(VS1)-12 é um Disjuntor Aéreo de Alta Tensão que funciona como uma unidade de proteção e controle de equipamentos de rede elétrica e equipamentos elétricos industriais em sistema de energia de tensão nominal de 7,2KV a 12KV. Ele atende aos requisitos de GB/T1984-2014 (disjuntor de ar de alta tensão AC HV) e JB355-1996 (disjuntor de vácuo AC HV interno de 3,6KV-40,5KV). Pode ser usado em painéis de distribuição KYN28(GZS1), XGN e GG-1A.

Parâmetro do Disjuntor de Ar de Alta Tensão Timetric (Especificação)

Disjuntor de ar de alta tensão Timetric Princípio de funcionamento:

O disjuntor a vácuo é equipado com uma câmara de extinção de arco a vácuo de campo magnético longitudinal selado médio. Quando os contatos dinâmicos e estáticos são carregados sob a ação do mecanismo de operação, a folga entre os contatos queimará o arco de vácuo e extinguirá o arco quando a corrente for zero. Devido à estrutura especial dos contatos, o espaço entre os contatos gerará o campo magnético longitudinal apropriado durante o tempo de queima do arco, o que pode fazer com que o arco seja distribuído uniformemente na superfície dos contatos e manter a baixa tensão do arco. A câmara de arco de incêndio a vácuo tem uma taxa de recuperação de resistência mais alta do meio de arco traseiro, uma energia de arco menor e uma taxa de corrosão menor, de modo a melhorar a capacidade do disjuntor de interromper a corrente de curto-circuito e a vida elétrica.
