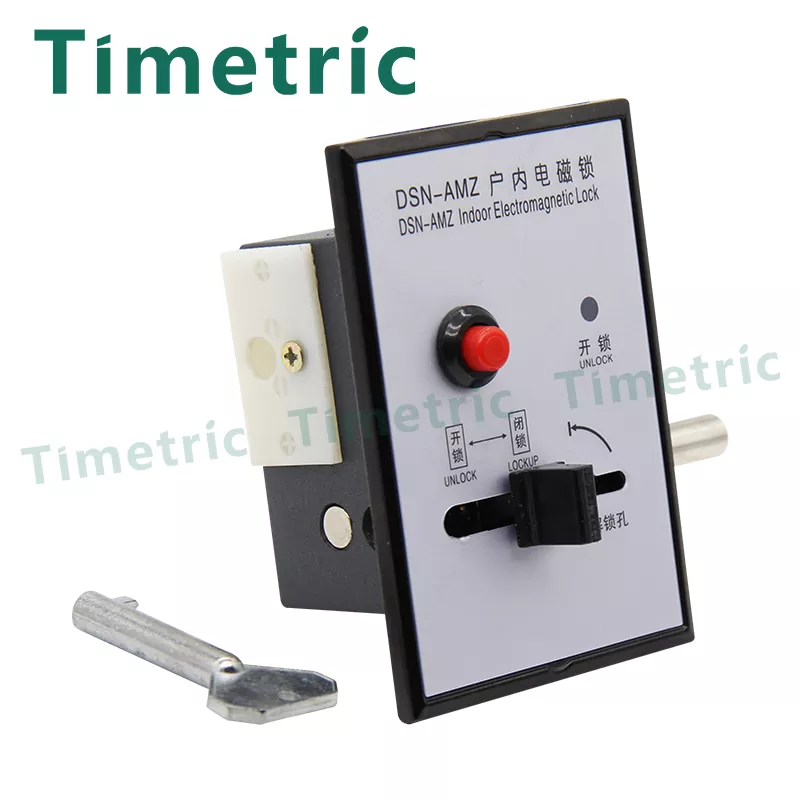

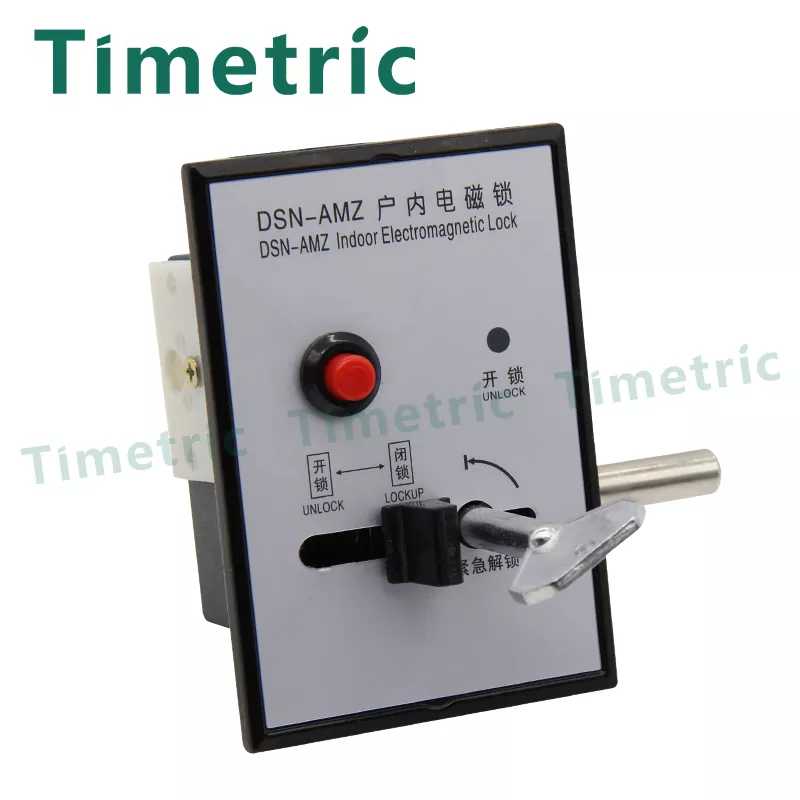

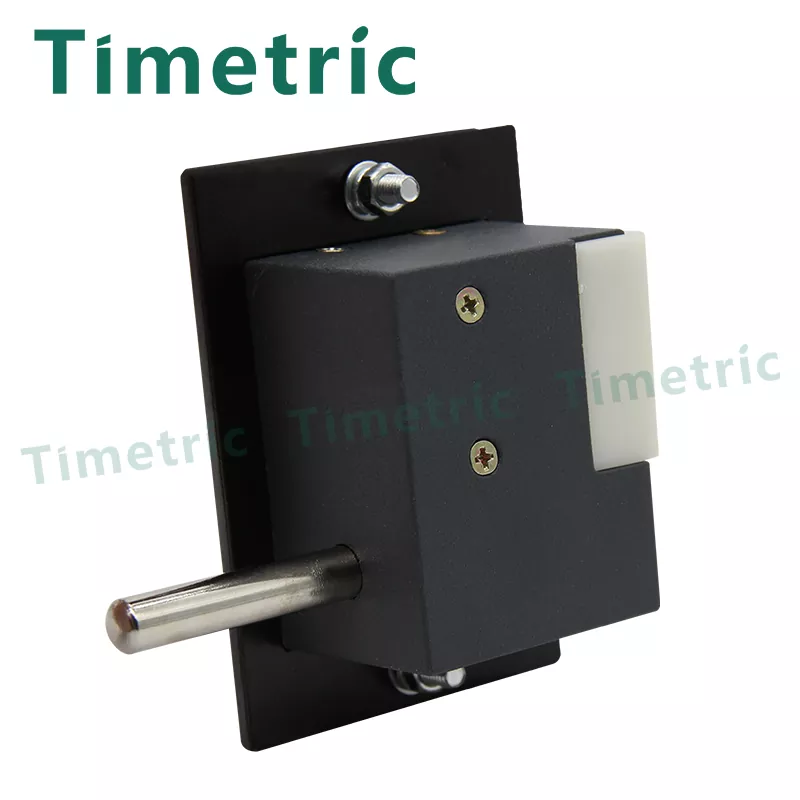

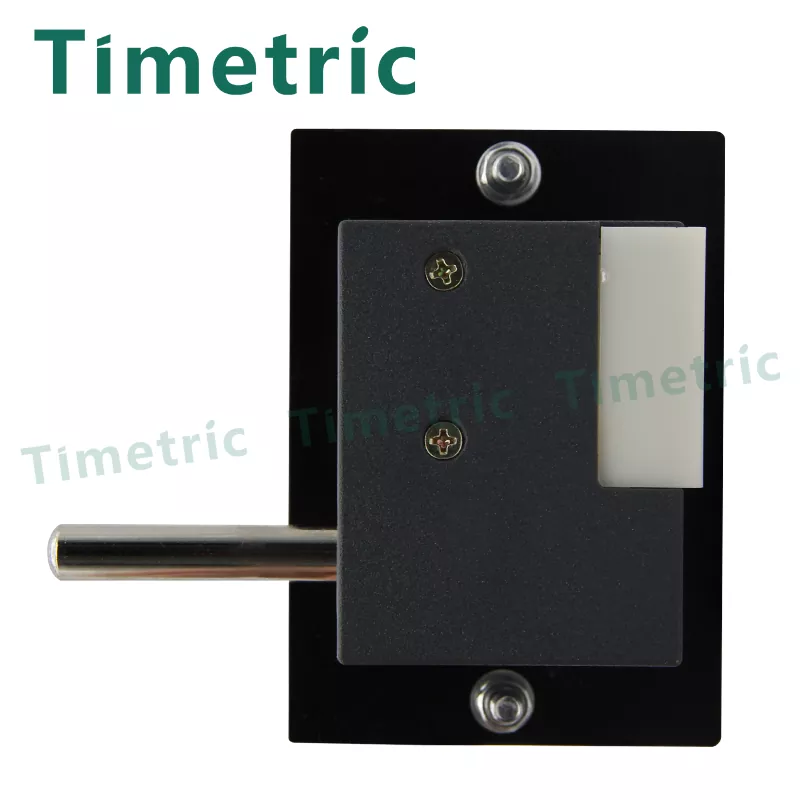

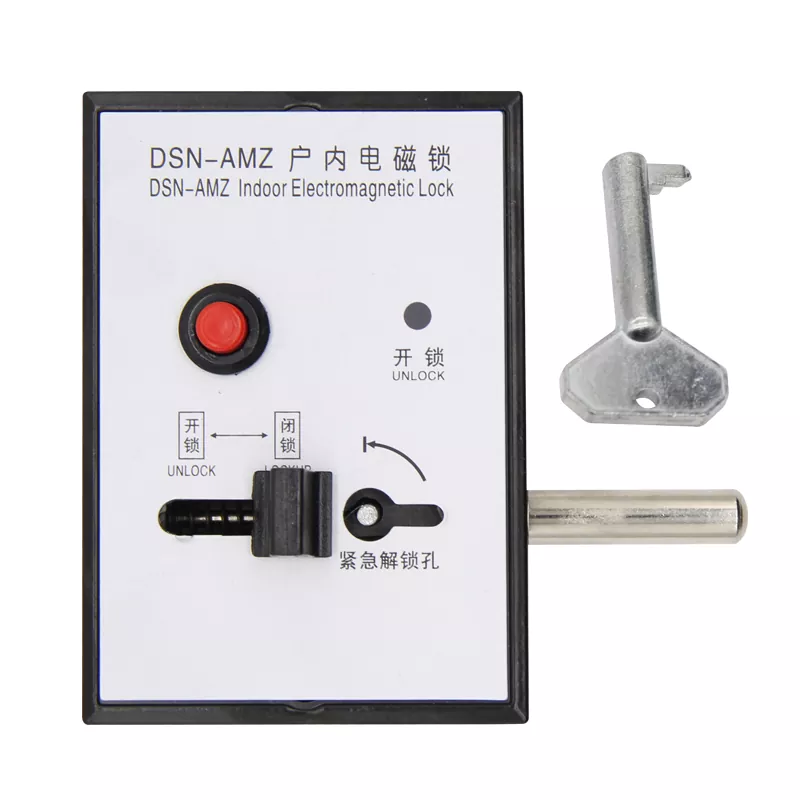

Fechadura eletromagnética interna 220V

Características da fechadura eletromagnética Timetric Indoor 220V A fechadura eletromagnética interna é um dispositivo de intertravamento para mecanismos de controle eletrônico para evitar operação incorreta de aparelhos de manobra de alta tensão. É principalmente adequado para portas dianteiras e traseiras de quadros de distribuição internos de alta tensão, interruptores de isolamento, disjuntores, fios de aterramento e outras peças que precisam ser travadas para obter intertravamento e evitar operação incorreta. É um dispositivo de bloqueio indispensável para departamentos de geração e fornecimento de energia.

Enviar consulta

Descrição do produto

Aparelhagem interna de média tensão - Fechadura eletromagnética interna

Um: etapas de instalação

Remova a porca M5, a arruela de pressão e a arruela plana do parafuso de montagem do painel.
Insira o lado do parafuso do corpo da trava fora da abertura da porta do gabinete e gire para alinhar o parafuso de montagem com o orifício de 60 mm. Certifique-se de que a fechadura e os painéis das portas do armário estejam planos.
Dentro da porta do gabinete, instale a arruela plana, a arruela de pressão e a porca M5 no parafuso M5 do painel de trava. Aperte a porca M5.

Dois: Instruções de uso

(1)Operação normal

a. Pressione o botão para ativar a energia. A bobina eletroímã separa o núcleo de ferro móvel do batente do parafuso de trava. A luz indicadora de desbloqueio acende, indicando que o desbloqueio está pronto.

b. Gire a alavanca na direção de destravamento (sentido horário para a esquerda, sentido anti-horário para a direita). Após a posição limite e força contínua, o parafuso de travamento retorna automaticamente à posição travada, permitindo a abertura da porta do gabinete. Se não estiver na posição destravada, o parafuso de trava trava automaticamente (reinicialização automática). Se já estiver travado, gire manualmente a manivela para atender aos requisitos de travamento.

Nota: As fechaduras A e B têm aparência e dimensões de instalação idênticas.

(2)Método de operação

A. Botão de discagem B. Puxe a alça

(3)Desbloqueio manual

a. Pressione o botão para cortar a energia, desligando a luz de desbloqueio. Mover o núcleo de ferro gruda no batente do parafuso de trava, indicando que não é permitido destravar.

b. Para desbloqueio especial, insira a chave de desbloqueio, gire 90° para a posição de parada "-" conforme indicado no painel. Empurre o núcleo de ferro móvel do batente da trava.

c. (Igual ao passo normal b) para obter o "desbloqueio manual".

Nota: A chave de desbloqueio empurra o núcleo de ferro móvel para liberar o estado bloqueado. Use o dial ou alça para desbloquear totalmente; a chave sozinha não pode desbloquear diretamente.

Parâmetros relacionados:

1. Tensão de trabalho CA/CC 220V, 110V
2. Contato auxiliar: corrente ≤3A
Corrente ≤ 6A (disjuntor bloqueado)
3. Ambiente operacional a. Temperatura: limite superior +40°C
Limite inferior -25℃-----10℃
4. Umidade: o valor médio diário não é superior a 95%
A média mensal não passa de 90%
Temperatura do ar ambiente: limite superior +40°C, limite inferior: -10°C em áreas gerais, -25°C em áreas alpinas.
Altitude: A altitude da área de instalação não é superior a 1000m.
Umidade ambiental: A umidade relativa média diária do ar não ultrapassa 95% e a média mensal não ultrapassa 90%.
Condições ambientais: sem poluição óbvia, sem corrosão inflamável, explosiva, química e névoa salina e sem vibração severa frequente
