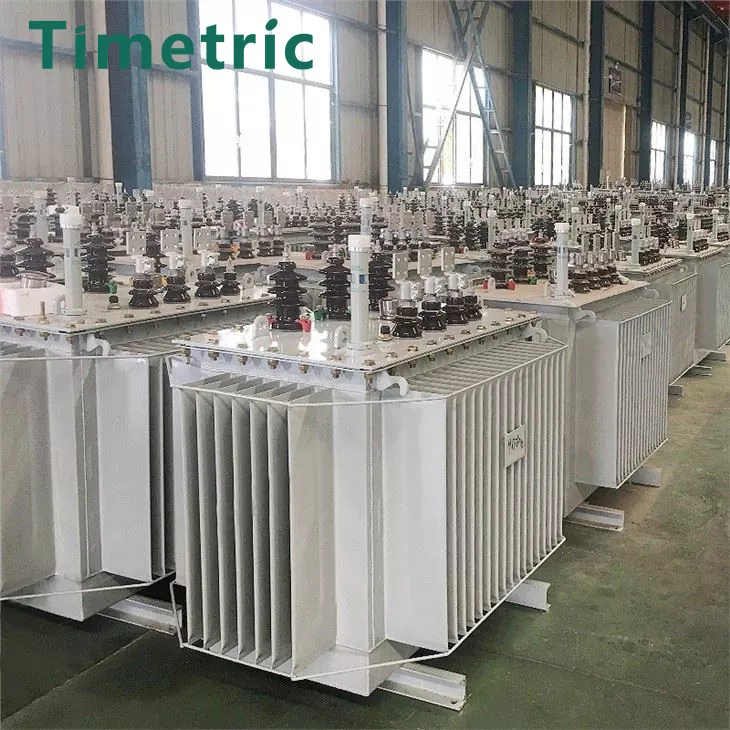

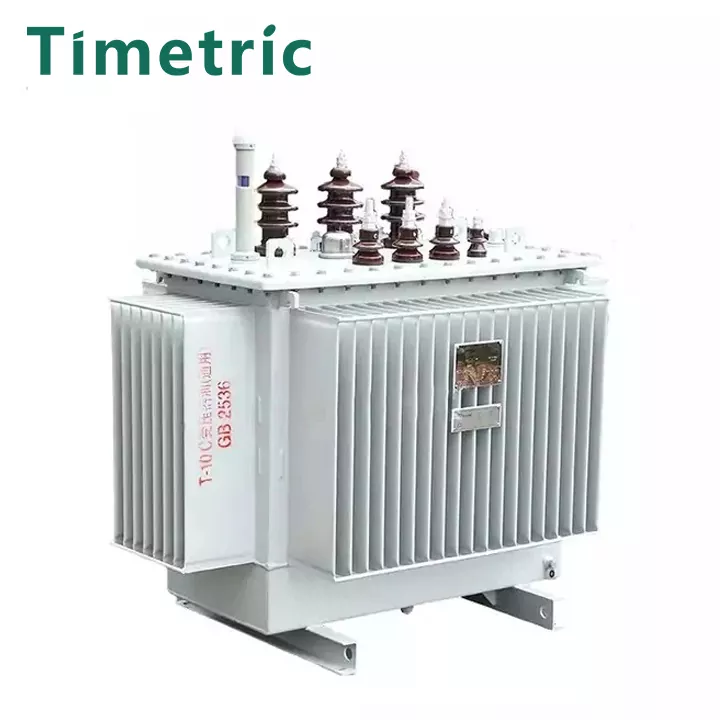

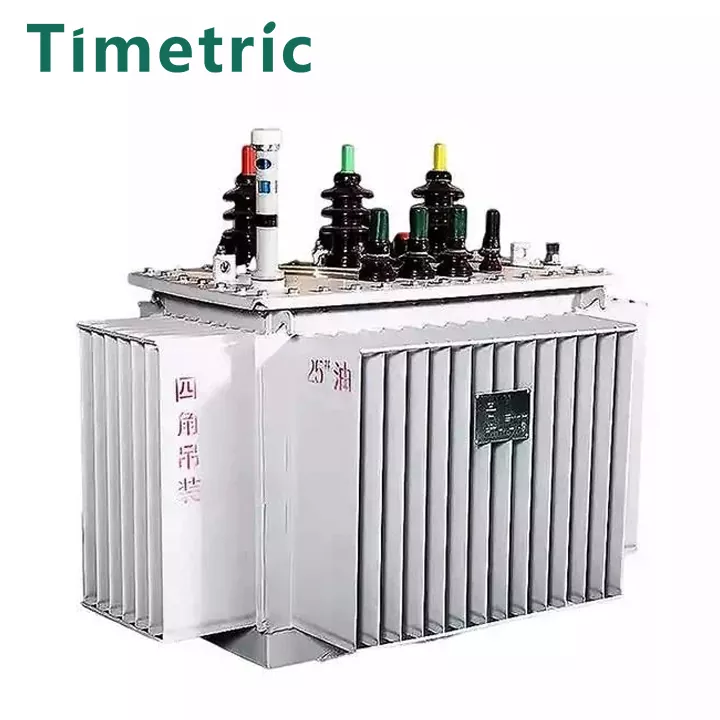

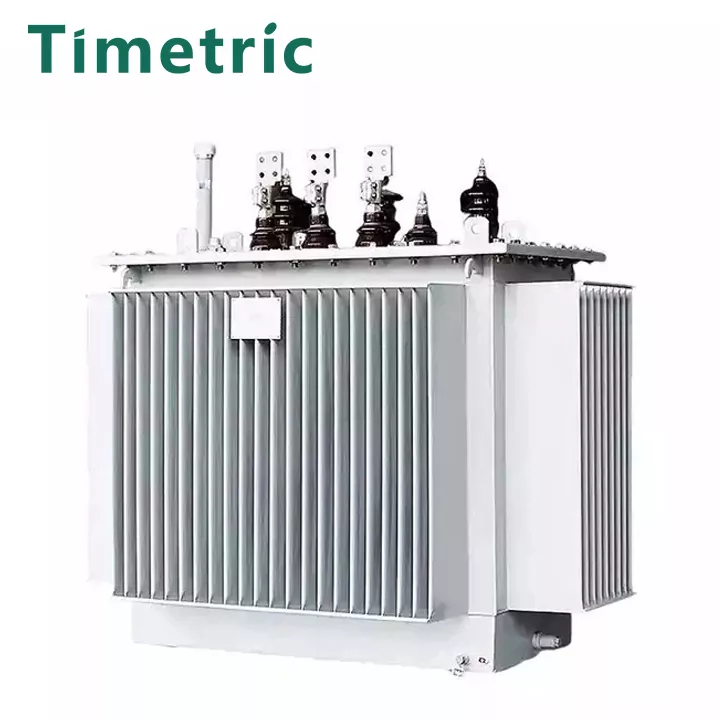

Transformador de distribuição de energia imerso de óleo de 10kV

O transformador de distribuição de energia imerso de óleo de 10kV elétrico de 10kV é um dos equipamentos importantes no sistema de fornecimento e distribuição de empresas de empresas e edifícios civis industriais e de mineração. Reduz a tensão da rede de 10 (6) kV ou 35 kV para a tensão de barramento de 230/400V usada pelos usuários. This type of product is suitable for AC 50 (60) Hz, three-phase maximum rated capacity 2500kVA (single-phase maximum rated capacity 833kVA, single-phase transformer is generally not recommended), can be used indoors (outdoors), can be installed on poles when the capacity is 315kVA and below, the ambient temperature is not higher than 40℃, not lower than -25℃, the highest daily average temperature é 30 ℃, a temperatura média anual mais alta é de 20 ℃, a umidade relativa não excede 90% (temperatura ambiente 25 ℃) e a altitude não excede 1000m. Se não atender às condições de uso acima, deve ser ajustado adequadamente de acordo com as disposições relevantes do GB6450-86.

Pode ser dividido em transformadores trifásicos e transformadores monofásicos. Nos sistemas de energia trifásicos, geralmente são utilizados transformadores trifásicos. Quando a capacidade é muito grande e é limitada pelas condições de transporte, três transformadores monofásicos também podem ser usados ​​para formar um grupo de transformadores no sistema de energia trifásico.

Distinção sinuosa:

Pode ser dividido em transformadores de duas ventoos e transformadores de três ventoos. Transformadores comuns são transformadores de duas ventos, ou seja, há dois enrolamentos no núcleo de ferro, um é o enrolamento primário e o outro é o enrolamento secundário. O transformador de três ventos é um transformador com uma capacidade maior (acima de 5600 kVa) e é usado para conectar três linhas de transmissão de tensão diferentes. Em casos especiais, os transformadores de Satons com mais enrolamentos também são usados.

Tabela de parâmetros

Ambiente de trabalho:

Timétrico Electric:

Em condições médias normais, transformadores imersos de óleo ou transformadores do tipo seco podem ser selecionados, como empresas industriais e de mineração, subestações independentes ou anexadas agrícolas, subestações independentes da comunidade, etc. Os transformadores disponíveis são S8, S9, S10, SC (B) 9, SC (B) 10, etc.

Ambiente de temperatura

① Mainte a estabilidade a longo prazo em 220 ℃

② pode suportar a operação de curto prazo em 350 ℃

③ Mantenha o desempenho estável em uma ampla gama de temperatura e umidade

④ Não derreterá, fluir ou apoiar a combustão a 250 ℃

⑤ Não lançará gases tóxicos ou corrosivos a 750 ℃

Carga de eletricidade

1) A capacidade do transformador de distribuição deve ser combinada com a capacidade da instalação de vários equipamentos elétricos para calcular a carga calculada (geralmente excluindo a carga de fogo). A capacidade aparente compensada é a base para selecionar a capacidade e o número de transformadores. A taxa de carga de um transformador geral é de cerca de 85%. Este método é relativamente simples e pode ser usado para estimar a capacidade.

2) GB/T17468-1998 "Diretrizes para a seleção de transformadores de energia" recomenda que a capacidade dos transformadores de distribuição seja determinada com base nos diretrizes de carga de GB/T15164-94 "para transformadores de carga imersa" ou GB/T17211-1998 "de carga de carga. As duas diretrizes acima fornecem programas de computador e diagramas de carga de ciclo normal para determinar a capacidade dos transformadores de distribuição.

Recursos e vantagens dos transformadores

Recursos e benefícios:

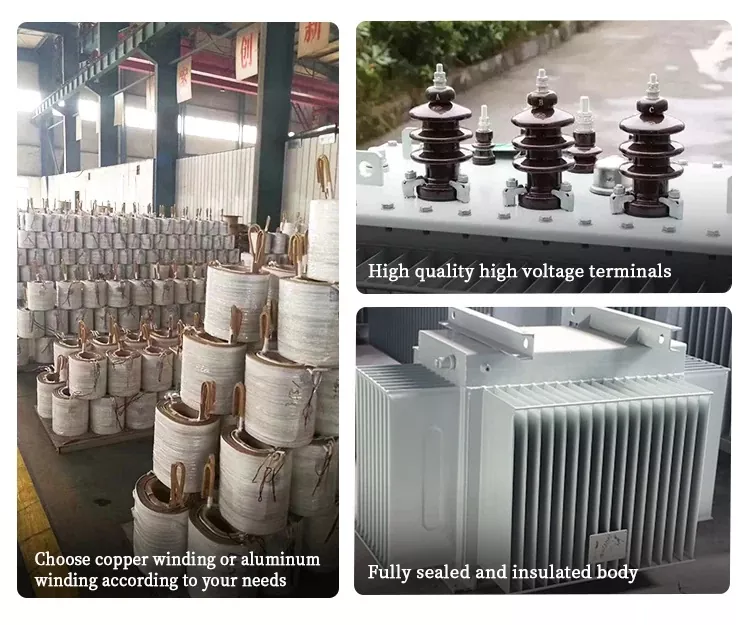

um. O transformador de distribuição de energia imerso de óleo de 10kV imerso enrolamentos de baixa tensão geralmente adotam uma estrutura cilíndrica com folha de cobre ao redor do eixo, exceto por pequena capacidade usando condutores de cobre; Os enrolamentos de alta tensão adotam uma estrutura cilíndrica de várias camadas, de modo que a distribuição da virada do ampere do enrolamento é equilibrada, o campo magnético de vazamento é pequeno, a resistência mecânica é alta e a resistência ao curto-circuito é forte.

b. O núcleo e o enrolamento estão presos. As partes de fixação, como a altura do dispositivo e o chumbo de baixa tensão, estão equipadas com nozes anti-alojamento de bloqueio automático. A estrutura do núcleo que não pertence é adotada, que pode suportar a vibração do transporte.

c. A bobina e o núcleo são secos a vácuo e o óleo do transformador adota processos de filtração de óleo e óleo de óleo para minimizar a umidade dentro do transformador.

d. O tanque de petróleo adota folhas onduladas, que têm uma função respiratória para compensar a mudança de volume do óleo causado pelas mudanças de temperatura. Portanto, este produto não possui gabinete de armazenamento de óleo, o que obviamente reduz a altura do transformador.

e. Como a folha ondulada substitui o gabinete de armazenamento de óleo, o óleo do transformador é isolado do mundo exterior, o que impede efetivamente a entrada de oxigênio e umidade e causa o declínio do desempenho do isolamento.

f. Com base nos cinco pontos de desempenho acima, é garantido que o transformador imerso a óleo não precise alterar o petróleo durante a operação normal, o que reduz bastante o custo de manutenção do transformador e prolonga a vida útil do transformador.

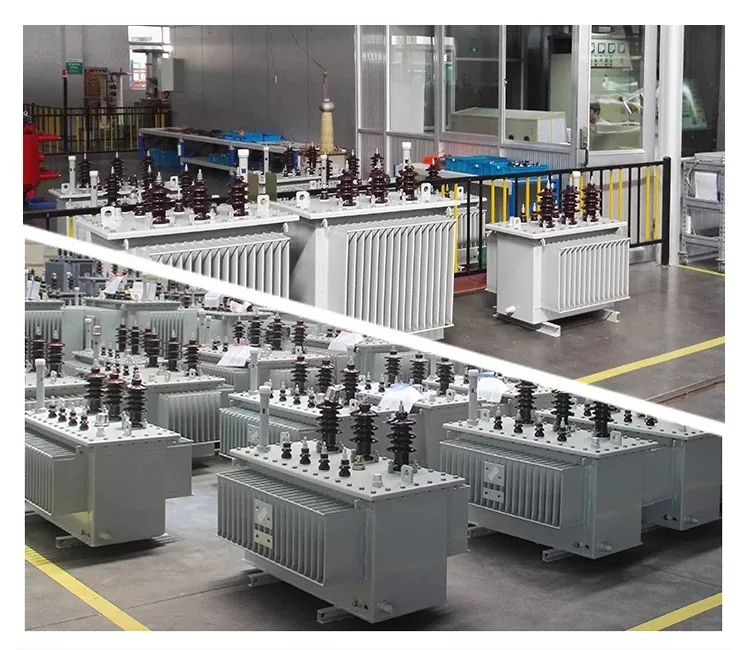

Tiro real do produto

Perguntas frequentes

Sua empresa pode fornecer transformador personalizado de distribuição de energia imersa de 10kV?

Obviamente, forneça todos os requisitos do transformador imerso a óleo o máximo possível, como: tensão, capacidade, taxa de tensão, frequência, faixa de aplicação de produtos, método de refrigeração, etc.

Qual é o seu tempo de entrega mais rápido?

Em circunstâncias normais, aceitamos consultas de clientes, comunicamos e confirmamos os parâmetros específicos do transformador imensado por óleo, e o tempo de produção real é determinado de acordo com a quantidade de compra.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
