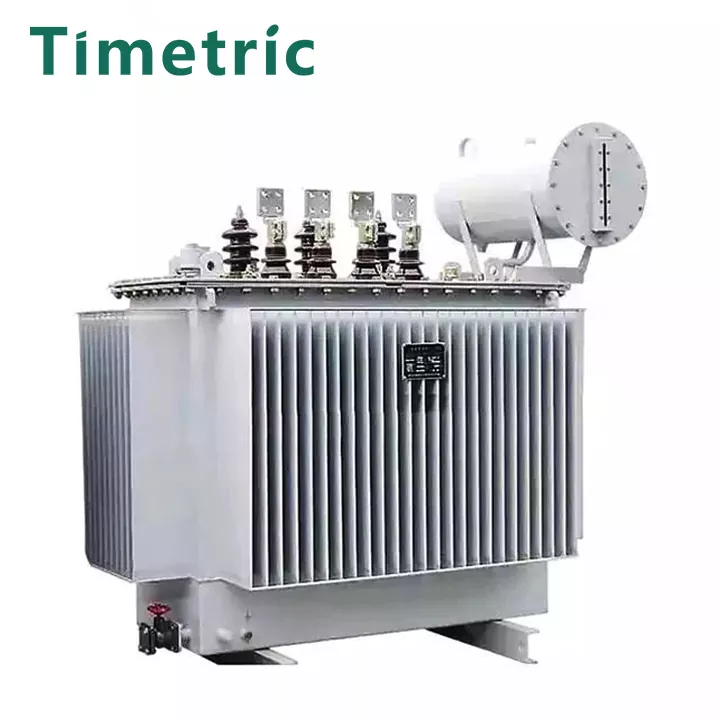

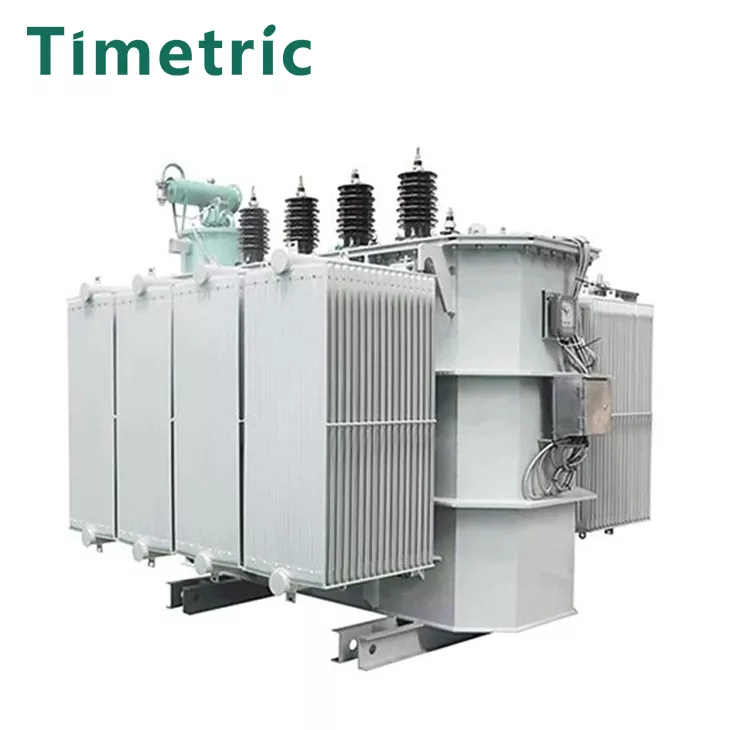

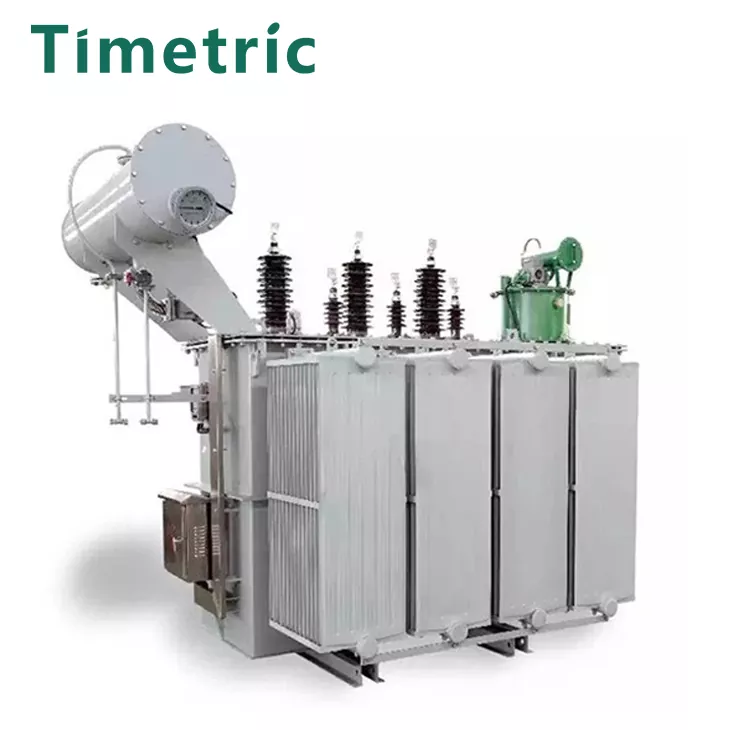

Transformador de potência de alta tensão

O transformador de alta tensão produzido pelo Timétrico Electric é um dispositivo usado para converter um certo valor de tensão CA (corrente) em outro ou vários valores diferentes de tensão (corrente) com a mesma frequência. Quando o CA é passado pelo enrolamento primário, é gerado um fluxo magnético alternado. O fluxo magnético alternado induz uma força eletromotiva CA no enrolamento secundário através da condução magnética do núcleo de ferro. O nível da força eletromotiva induzida secundária está relacionada ao número de voltas dos enrolamentos primário e secundário, ou seja, a tensão é proporcional ao número de voltas. A principal função é transmitir energia elétrica; portanto, a capacidade nominal é seu parâmetro principal. A capacidade nominal é um valor convencional que representa o poder. É uma caracterização do tamanho da energia elétrica transmitida, expressa em KVA ou MVA. Quando a tensão nominal é aplicada ao transformador, ela é usada para determinar a corrente nominal que não excede o limite de aumento da temperatura sob condições especificadas. O mais transformador de energia que economiza energia é o transformador de distribuição de núcleo de liga amorfo, cuja maior vantagem é que o valor de perda de sem carga é extremamente baixo. Se o valor de perda de sem carga pode ser garantido no final é o problema principal a ser considerado em todo o processo de design. Ao organizar a estrutura do produto, além de considerar que o próprio núcleo da liga amorfo não é afetado por forças externas, os parâmetros característicos da liga amorfa também devem ser selecionados com precisão e razoavelmente durante o cálculo.

Principais parâmetros técnicos

Ambiente de trabalho:

Timétrico elétrico de alta tensão Transformer Use Ambiente:

‌1. Requisitos de temperatura ‌: A temperatura operacional do transformador de alta tensão tem um impacto direto em seu desempenho. De um modo geral, a temperatura ambiente do transformador deve estar entre -30 ° C e 40 ° C. Exceder esse intervalo afetará a operação normal do transformador, especialmente em ambientes frios ou quentes, os materiais de isolamento e o sistema de resfriamento do transformador podem ser afetados, resultando em danos ao equipamento ou operação instável‌. Além disso, o limite de temperatura do transformador do tipo seco também deve ser observado. A temperatura máxima permitida do transformador usando o material de isolamento da classe F é de 155 ° C e a temperatura máxima permitida do transformador usando o material de isolamento da classe H é de 180 ° C.

2. Requisitos de umidade‌: A umidade ambiente do transformador também é um fator importante. Um ambiente de alta umidade pode facilmente causar umidade na superfície e nos materiais de isolamento interno do equipamento, reduzindo assim o desempenho do isolamento e aumentando a taxa de falha do equipamento. Portanto, a umidade ambiente do transformador geralmente deve ser controlada abaixo de 85%.

3. Requisitos de altitude ‌: A altitude também afeta a operação do transformador. De um modo geral, quando a altitude exceder 1.000 metros, o desempenho do isolamento diminuirá devido à diminuição da pressão do ar, e o projeto e a seleção de material do transformador precisam ser ajustados de acordo para garantir sua operação normal. 4. Requisitos de qualidade do ar: A qualidade do ar ambiente do transformador também deve ser bom para evitar a erosão e a poluição do equipamento por gases nocivos, poeira etc., especialmente em áreas industriais ou locais com poluição grave, medidas de proteção correspondentes devem ser tomadas para garantir a operação estável do transformador.

5. Outros fatores ambientais: o transformador deve ser instalado em um local sem agitação óbvia ou vibração de impacto, e não deve haver gás e poeira no meio que é suficiente para corroer o metal e danificar o isolamento. Além disso, o transformador também deve estar equipado com proteção contra raios, proteção contra incêndio, anti-roubo e outras medidas de proteção para proteger o equipamento e reduzir o impacto de fatores externos.

Recursos e vantagens dos transformadores

Os transformadores de energia são o principal equipamento para transmissão e distribuição de energia em sistemas de energia. Os transformadores de energia reduzem principalmente a alta tensão da grade de energia para uma tensão de 6000 volts (V) ou 380 volts (V) que podem ser usados ​​diretamente para fornecer energia ao equipamento elétrico.

Se uma sobrecarga ou curto -circuito ocorrer dentro do transformador, o material isolante ou o óleo isolante se decompõe, se expandirá e até gaseificar -se devido a alta temperatura ou faíscas elétricas, fazendo com que a pressão interna do transformador aumente acentuadamente, o que pode fazer com que a concha do transformador exploda o risco.

Durante a operação, deve -se prestar atenção à prevenção de incêndio e explosão:

(1) Não sobrecarregue a operação: a operação de sobrecarga de longo prazo fará com que a bobina aqueça, o isolamento para envelhecer gradualmente e causará um curto-circuito.

(2) Verifique regularmente a qualidade do óleo isolante: a qualidade do óleo deve ser testada regularmente e o óleo não qualificado deve ser substituído no tempo ou outras medidas devem ser tomadas.

(3) impedir que o isolamento do núcleo do transformador envelheça e dano. O aquecimento a longo prazo do núcleo causa o envelhecimento do isolamento.

(4) impedem que o isolamento seja danificado devido à manutenção descuidada. Se forem encontrados arranhões ou danos, eles devem ser manuseados no tempo.

(5) Verifique se os fios estão em bom contato. O fraco contato causará superaquecimento local.

(6) Prevenção de raios, pois o transformador pode se queimar devido à quebra de isolamento.

(7) Proteção de curto-circuito: Se ocorrer um curto-circuito na bobina ou carga do transformador, o transformador poderá queimar se o sistema de proteção falhar ou a configuração de proteção for muito grande. Portanto, a proteção confiável de curto-circuito deve ser instalada.

(8) Boa proteção de aterramento.

(9) Ventilação e resfriamento: se o fio da bobina do transformador for isolamento de classe A, seu isolamento será principalmente de papel e fio de algodão. A vida útil do isolamento será reduzida em cerca de metade para cada aumento de 8 ° C de temperatura. O transformador opera a uma temperatura normal abaixo de 90 ° C e tem uma vida útil de cerca de 20 anos. Se a temperatura subir para 105 ° C, a vida é de 7 anos. Quando o transformador está em operação, boa ventilação e resfriamento devem ser mantidos.

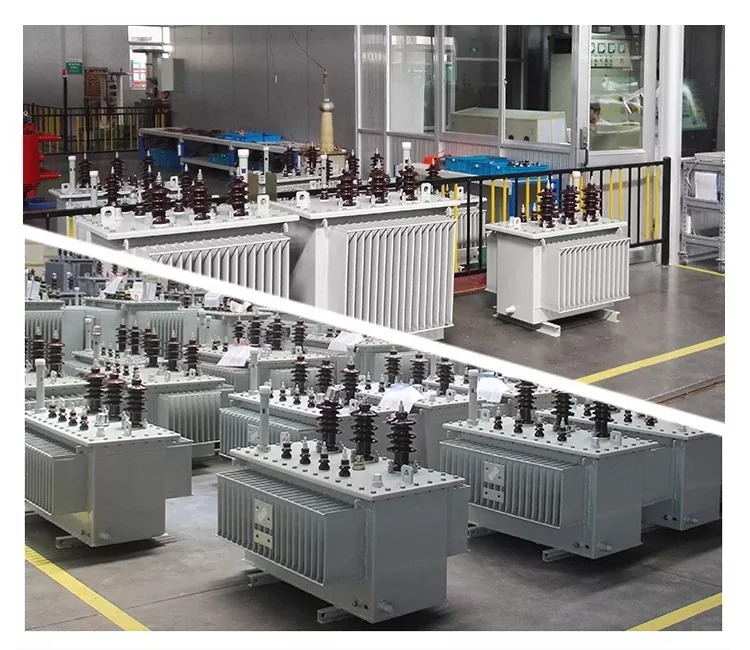

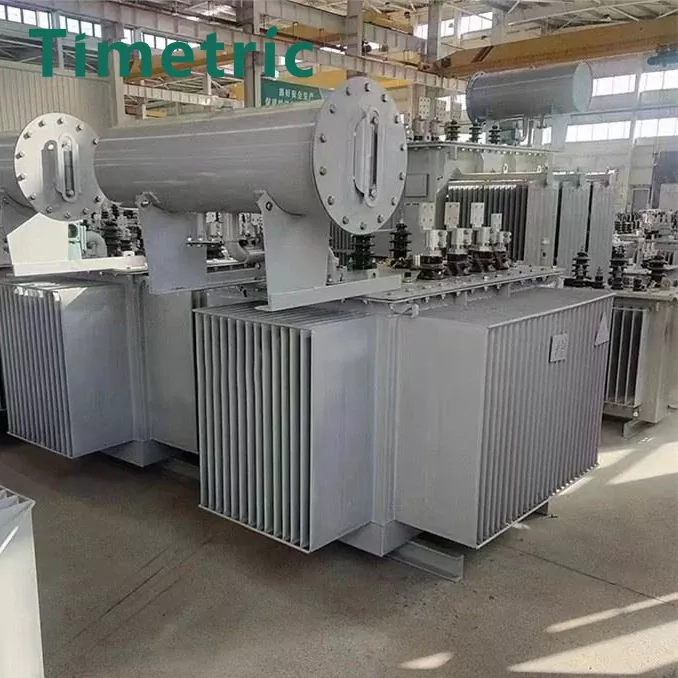

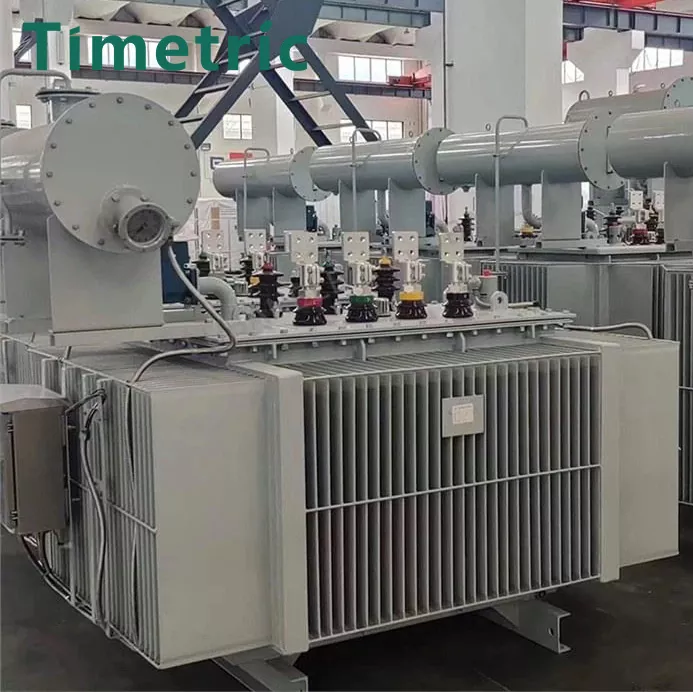

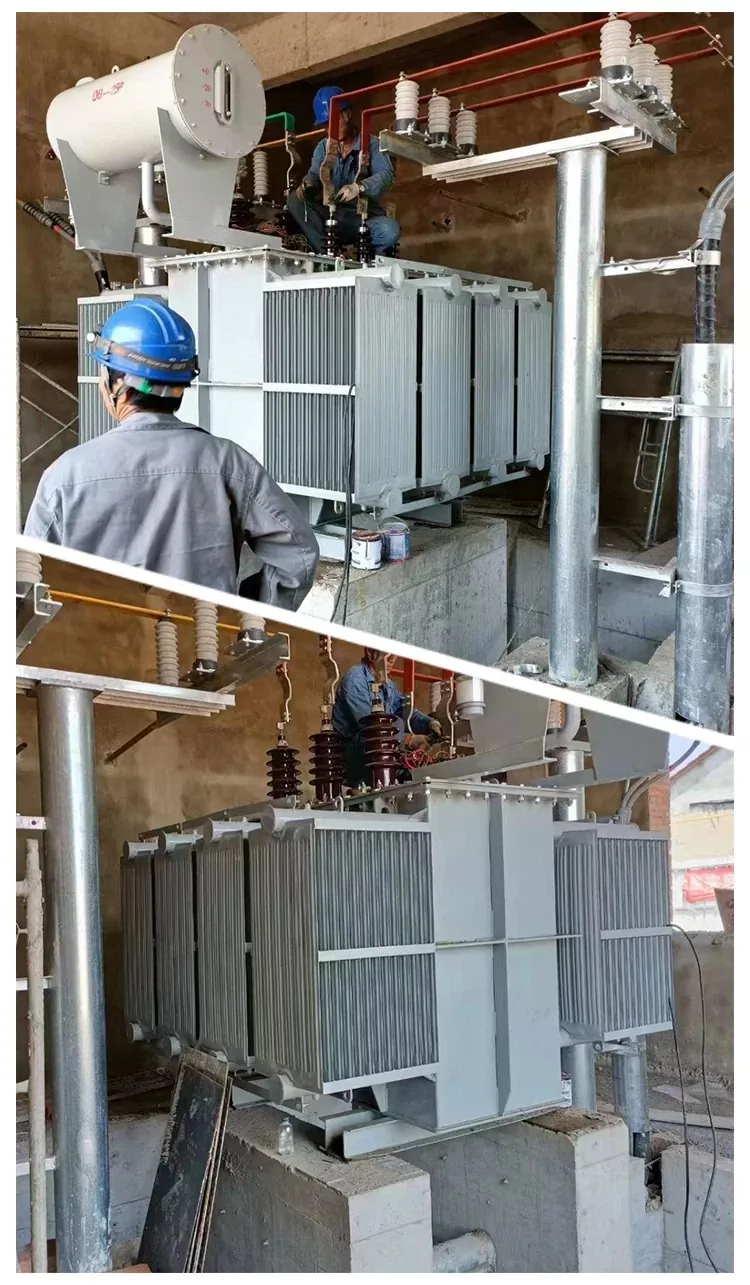

Tiro real do produto

Perguntas frequentes

Sua empresa pode fornecer transformador de energia de alta tensão personalizado?

Obviamente, forneça todos os requisitos do transformador imerso a óleo o máximo possível, como: tensão, capacidade, taxa de tensão, frequência, faixa de aplicação de produtos, método de refrigeração, etc.

Qual é o seu tempo de entrega mais rápido?

Em circunstâncias normais, aceitamos consultas de clientes, comunicamos e confirmamos os parâmetros específicos do transformador imensado por óleo, e o tempo de produção real é determinado de acordo com a quantidade de compra.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
