Chave de aterramento

Introdução do interruptor de aterramento horário

A chave de aterramento de alta tensão é um aparelho de comutação importante na usina e no sistema elétrico da subestação, que precisa ser usado juntamente com o disjuntor de alta tensão. A chave de isolamento é adequada para dispositivos internos com AC 50Hz trifásico e tensão classificada 12KV. Para ligar, desligar ou alternar as linhas de equipamento de alta tensão sob carga e tensão. Sua principal função é: para garantir a segurança de aparelhos e dispositivos elétricos de alta tensão no trabalho de manutenção, desempenham o papel de isolar a tensão, não podem ser usados ​​e cortados, a corrente de carga de entrada e a corrente de curto-circuito, só pode ser usada para algumas operações de comutação sem arco forte, ou seja, diz que não tem função de extinção de arco; Dividido pela localização da instalação, interna e externa, de acordo com o número de pilares isolantes, pilar único, pilar duplo e três pilares, equipamento opcional para cada nível de tensão.

Chave de aterramento horrível desempenho técnico

O Switch de isolamento não possui dispositivo de extinção de arco, não pode ser operado com carga.

Para a chave de isolamento de 10kV, em condições normais, permite que a faixa de operação seja:

1, dividido e combinado transformador de tensão e um raio de raio.

2. Divida e feche a corrente de carregamento da barra de ônibus.

3, a corrente de excitação combinada e dividida não excede o transformador 2A sem carga e a corrente do capacitor não excede a linha de não carga 5A.

Os antigos transformadores nas décadas de 1950 e 1960 tinham um amperímetro grande sem carga, por isso foi estipulado naquele momento que o interruptor de isolamento do tipo externo só podia desligar a corrente de não carga do transformador abaixo de 560kva, enquanto o interruptor de isolamento do tipo interno só pode desligar a corrente de não carga do transformador abaixo de 320KVA para a pequena distância da interfase. Posterior S7 Series e S9 Series of Transformer no-carregamento de corrente do que o transformador antigo tem um declínio significativo, mas nenhum novo regulamento sobre a capacidade de não carga do transformador de operação de comutação de isolamento é apresentada um intervalo de limite claro, para que possa ser considerado não superior a 2a; Quanto à corrente capacitiva de 5A, a referência específica é a seguinte: o interruptor de isolamento externo pode ser dividido na corrente de não carga da linha aérea cujo comprimento não excede 10 km. Para a linha de cabos sem carga, sua corrente de capacitância é muito maior que a da linha aérea com o mesmo comprimento e é afetada pelo número de núcleos e seção do cabo, por isso é difícil usar um comprimento para limitar.

Timétrica de aterramento Condições ambientais

1. Altitude: não mais que 1000m;

2. Temperatura do ar ambiente: -30 +40;

3. Umidade relativa do ambiente circundante: a média diária não é superior a 95%;

4. A média mensal não é superior a 90%. A intensidade do terremoto não é superior a 8 magnitude;

5. Local seguro: sem fogo, inflamável, explosivo, poluição grave, corrosão química e local de vibração violenta.

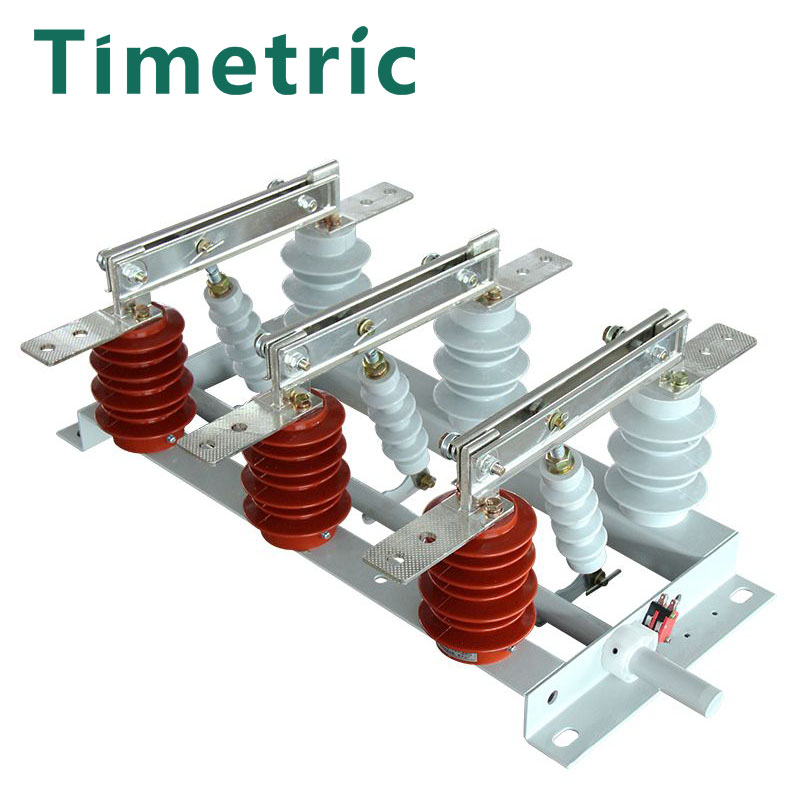

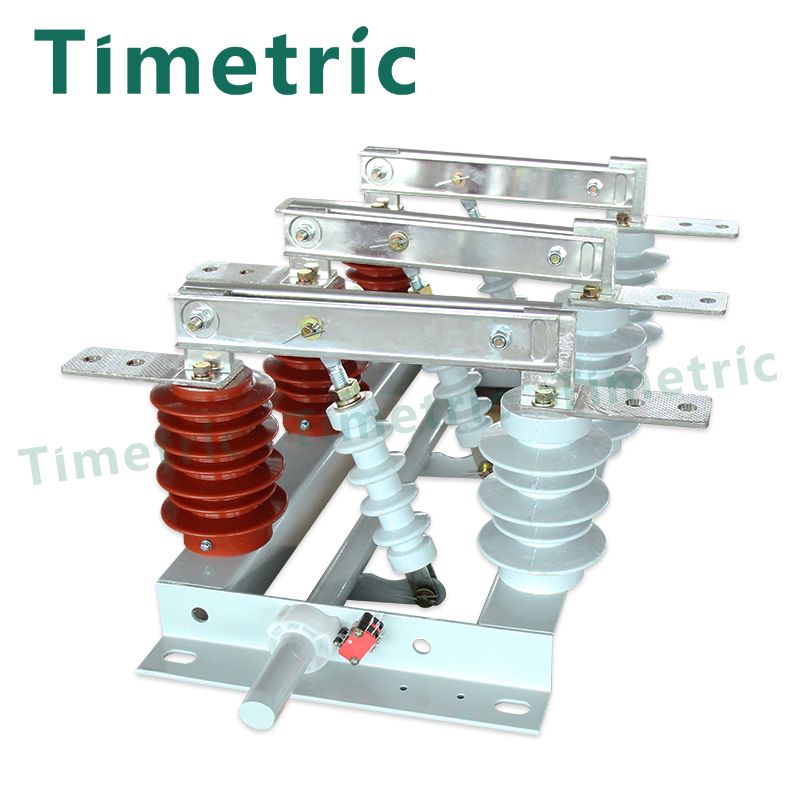

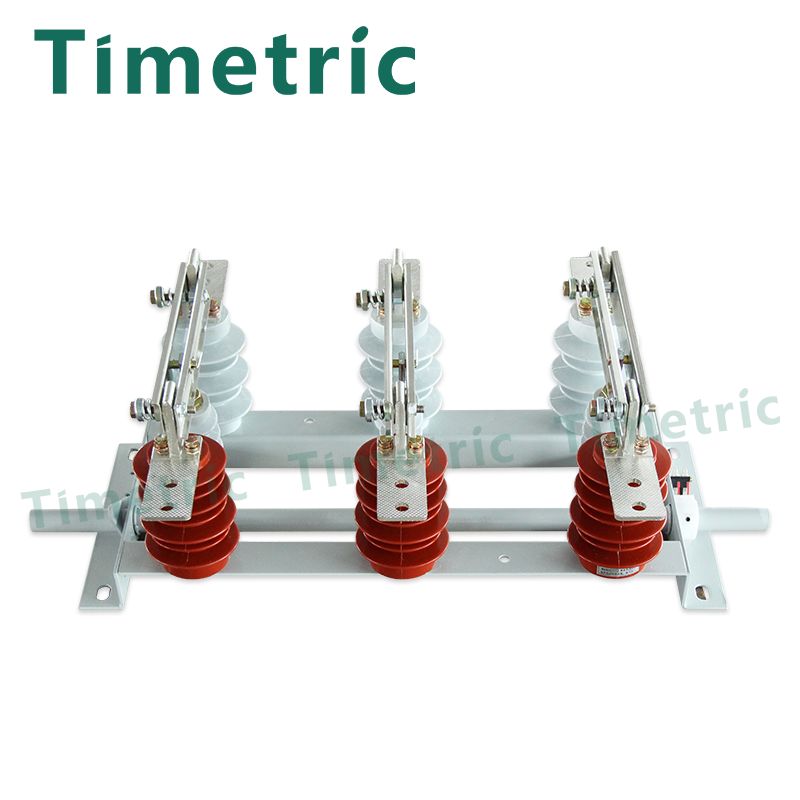

Detalhes da chave de aterramento horário
