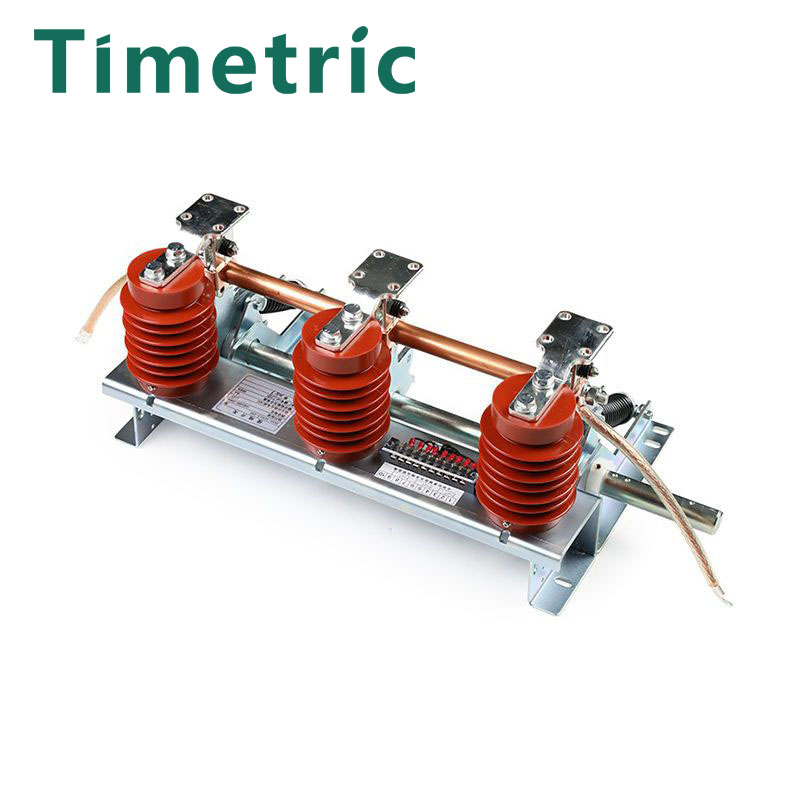

Interruptor de aterramento interno

A Timétrica Electrical é um fabricante e fornecedor de interruptor interno em larga escala na China. Ficamos especializados em equipamentos de alta tensão há muitos anos. Nossos produtos são conhecidos por sua qualidade de primeira linha e preços competitivos, tornando-nos uma escolha preferida para os clientes em todo o mundo. Orgulhamo -nos de nosso compromisso com a excelência e a satisfação do cliente, o que nos ajudou a construir uma sólida reputação no setor. Nós nos esforçamos para promover parcerias de longo prazo com nossos clientes na China e além, e nos dedicamos a fornecer o melhor serviço possível.

Enviar consulta

Descrição do produto

Introdução ao interruptor de aterramento interno horário

O interruptor de aterramento interno é um dispositivo de comutação mecânico usado para aterrar intencionalmente um circuito. Sob condições anormais (como curtos circuitos), o interruptor de aterramento interno pode transportar a corrente de curto -circuito nominal especificada e a corrente de pico correspondente dentro do tempo especificado; No entanto, em condições operacionais normais, não é necessário transportar a corrente nominal.

Parâmetro de interruptor de aterramento interno horário (especificação)

Nome da marca:		Timétrico
Certificação:		ISO9001, ISO45001, ISO14001
Local de origem:		Zhejiang, China
Número do modelo:		JN15-12 / 31.5-210
Corrente de curta duração de tempo de tempo:		31.5ka
Tensão nominal:		12kV
Descrição do produto
Modelo No.		JN15-12/31,5 Chave de aterramento HV
Padrão:		GB1985-2004 (interruptor de desconexão AC HV e interruptor de aterramento), IEC129
Aplicativo:		Kyn28-12/kyn28-24 hv switchkear e vários tipos de hv switchkear
Função principal:		Como proteção de aterramento para manutenção de equipamentos de alta tensão
Distância central entre os postes:		165mm/180mm/200mm/210mm/220mm/230mm/250mm/275mm
Os principais parâmetros técnicos:
Item		Unidade	Dados
Tensão nominal:		Kv	12
Apreciação de curto prazo classificada:		O	31.5
Duração do curto-circuito classificada:		S	4
Curto-circuito classificado como Corrente:		O	80
Corrente do pico nominal:		O	80
Nível de isolamento nominal	PE suporta tensão (1min)	Kv	Fase para a terra para a fase	42
	Lightning Impulse suporta tensão			75
Resistência mecânica		Tempo	2000

Recurso e aplicação de interruptor de aterramento interno horário

Como um dispositivo de proteção de aterramento nos sistemas de energia AC 50Hz de 12kV e abaixo, ele tem a capacidade de fechar a corrente de curto-circuito, possui uma estrutura razoável, tamanho pequeno, operação flexível e é fácil de instalar e ajustar.
