Interruptor elétrico de aterramento interno

Introdução ao Interruptor de Aterramento Elétrico Interno Timetric

O interruptor de aterramento elétrico interno alto é dividido em tipo externo e interno, o tipo externo inclui interruptor unipolar e interruptor de isolamento tripolar, comumente usado como linha de alimentação e o usuário separou o primeiro interruptor de isolamento de interrupção; O tipo interno é frequentemente conectado em série com o disjuntor de alta tensão, suportando o uso, para garantir a confiabilidade da falha de energia. Além disso, no conjunto completo de equipamentos de distribuição de alta tensão, o interruptor de isolamento é comumente usado como transformador de tensão, pára-raios, transformador usado na distribuição e aparelhos de controle de alta tensão do gabinete de medição.

Revisão do interruptor de aterramento elétrico interno Timetricï¼

O ponto de conexão da placa de conexão do interruptor de isolação está superaquecido e descolorido, indicando que o contato está ruim e a resistência do contato é grande. O ponto de conexão deve ser aberto durante a manutenção, a superfície de contato deve ser lixada e polida com lixa (mas o revestimento de zinco na placa de conexão do interruptor não deve ser removido) e, em seguida, o parafuso é apertado e a junta de mola deve ser usada para evitar o afrouxamento. Há fenômeno de golpe lateral no contato móvel. O parafuso que fixa o contato pode ser girado ou a posição do isolador de suporte pode ser movida ligeiramente para eliminar o choque lateral; Quando as três fases são diferentes, isso pode ser superado ajustando os parafusos em ambas as extremidades do isolador do tirante para alterar seu comprimento efetivo.

A pressão de contato entre os contatos pode ser obtida ajustando a mola de fixação e o grau de fixação pode ser verificado pela régua apalpadora.

O contato entre o geral pode ser revestido com vaselina para reduzir a resistência ao atrito, prolongar a vida útil, mas também para evitar a oxidação do contato.

Quando o interruptor de isolação está na posição desligada, o ângulo ou a distância entre os contatos não atende aos requisitos, deve ser ajustado puxando o isolador da haste

Interruptor elétrico de aterramento interno Timetric Condições ambientais

1. Altitude: não mais que 1000m;

2. Temperatura do ar ambiente: -30 +40;

3. Umidade relativa do ambiente circundante: a média diária não é superior a 95%;

4. A média mensal não passa de 90%. A intensidade do terremoto não é superior a 8 magnitude;

5. Local seguro: sem fogo, inflamável, explosivo, poluição grave, corrosão química e vibração violenta.

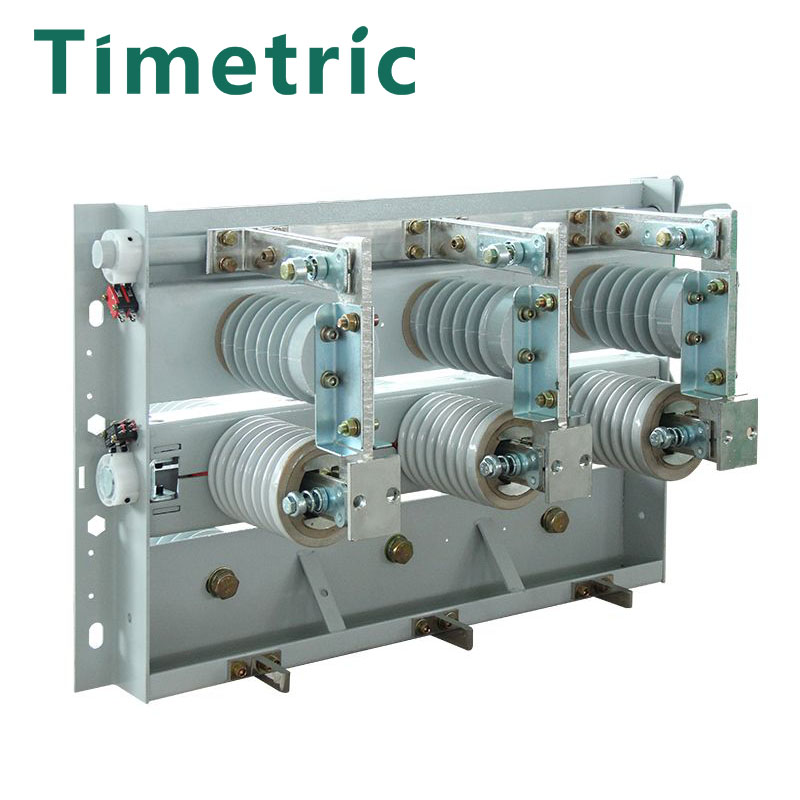

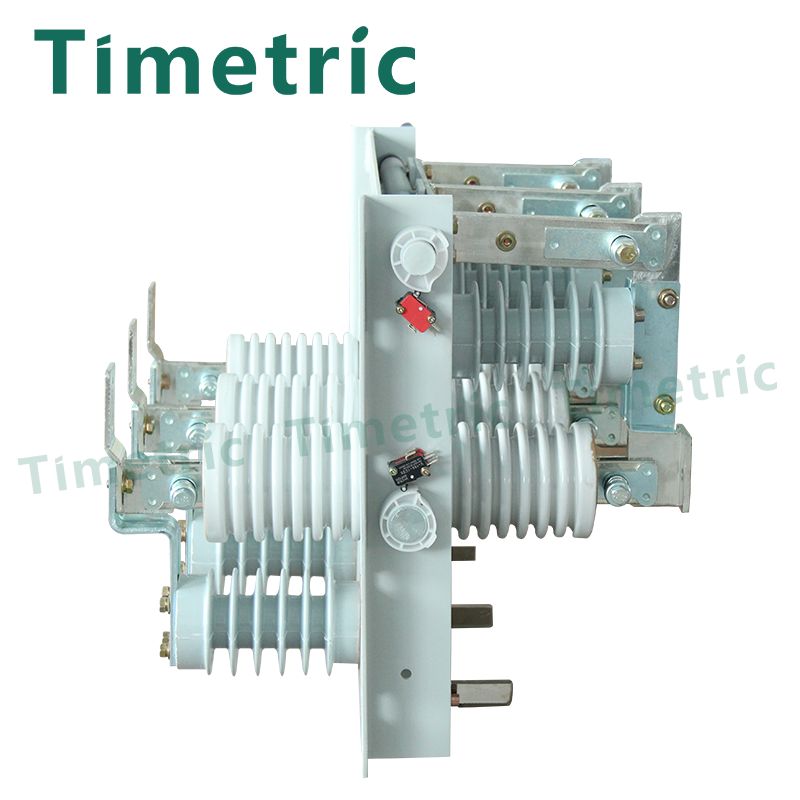

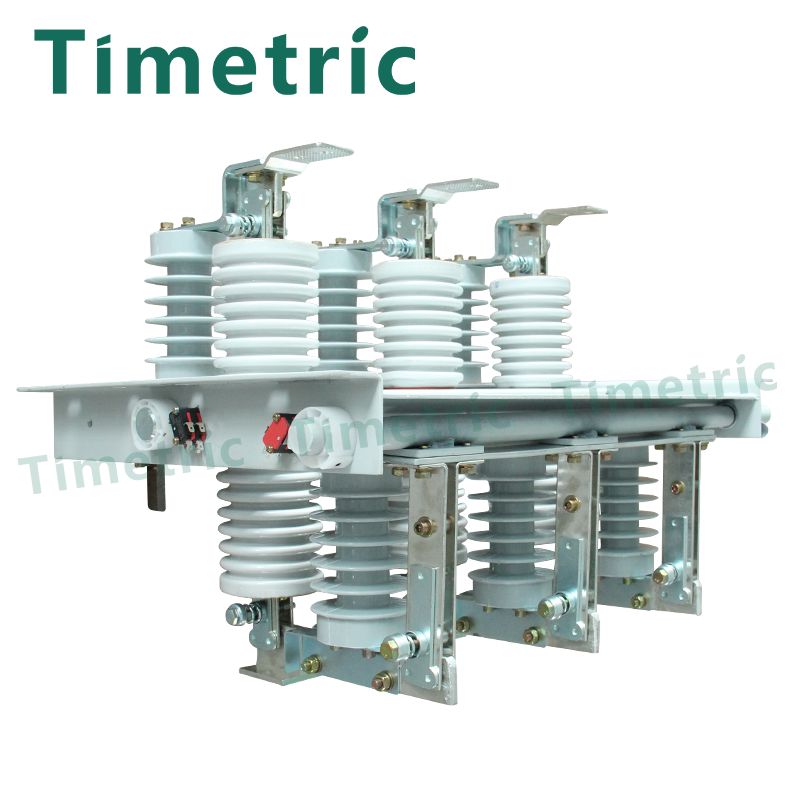

Detalhes do Interruptor de Aterramento Elétrico Interno Timetric
