Fechamento interno do switchgear de DSN 48V

Aparelhagem de Média Tensão Interior - Fechadura Eletromagnética Interior

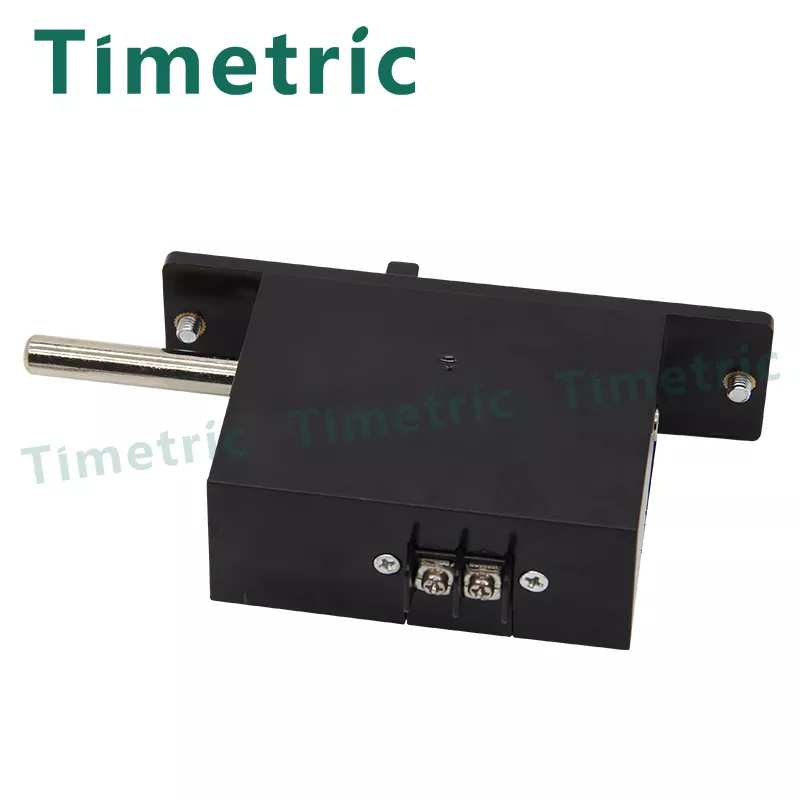

Fechamento interno do switchgear de DSN 48V

Processo de instalação

1. Remova a porca M5, a arruela de pressão e a arruela plana do parafuso de montagem do painel.
2. Insira o lado do parafuso do corpo da fechadura através da abertura da porta do gabinete pelo lado de fora. Gire o corpo da fechadura para alinhar o parafuso de montagem com o orifício de 60 mm na porta do gabinete, garantindo um encaixe nivelado e nivelado entre a fechadura e os painéis da porta do gabinete.
3. Dentro da porta do gabinete, monte a arruela plana, a arruela de pressão e a porca M5 no parafuso M5 do painel da trava. Aperte bem a porca M5.

Instruções de uso

(1)Operação normal

a. Pressione o botão para ativar a energia. Isso separa o núcleo de ferro móvel do batente do parafuso de trava usando a bobina eletroímã. A luz indicadora de desbloqueio acende, indicando que está pronto para destravar.

b. Destrave a porta do gabinete girando a maçaneta na direção de destravamento (sentido horário para abertura à esquerda, sentido anti-horário para abertura à direita). À medida que a maçaneta atinge sua posição limite e você continua a exercer força, o ferrolho retorna automaticamente à posição travada, permitindo a abertura da porta do gabinete. Se o parafuso de trava não estiver na posição destravada, ele retornará automaticamente à posição travada (reinicialização automática). Se o parafuso de trava já estiver travado, gire manualmente a alavanca para garantir o travamento adequado.

Observação: As travas A e B compartilham aparência e dimensões de instalação idênticas.

(2)Método de operação

A. Utilize o botão de discagem. B. Puxe a alça.

(3)Desbloqueio manual

a. Pressione o botão para desativar a energia, apagando a luz de desbloqueio. O núcleo de ferro móvel adere ao batente do parafuso de trava, indicando que não é permitido destravar.

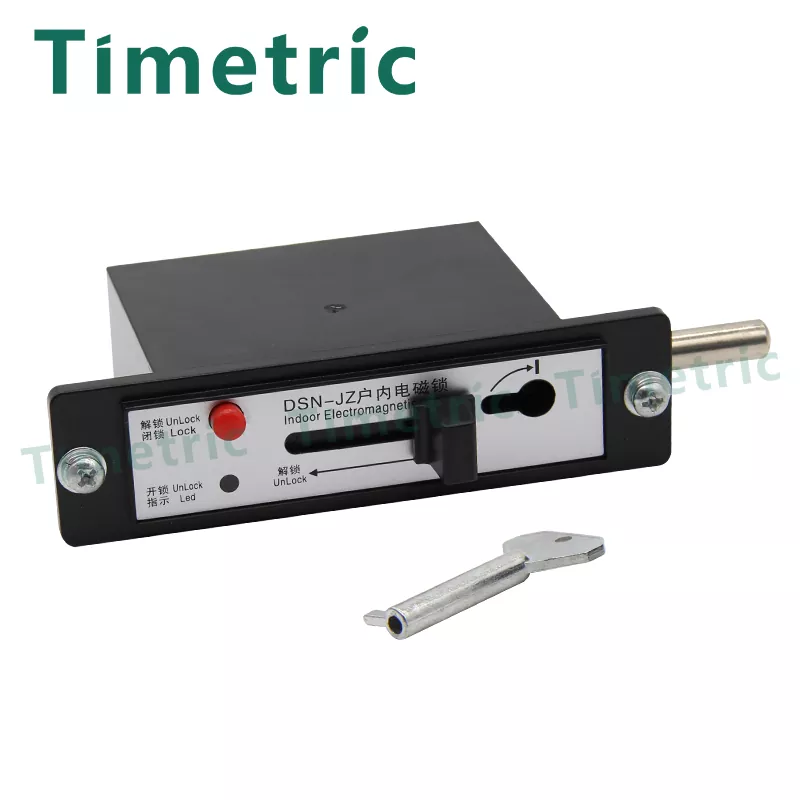

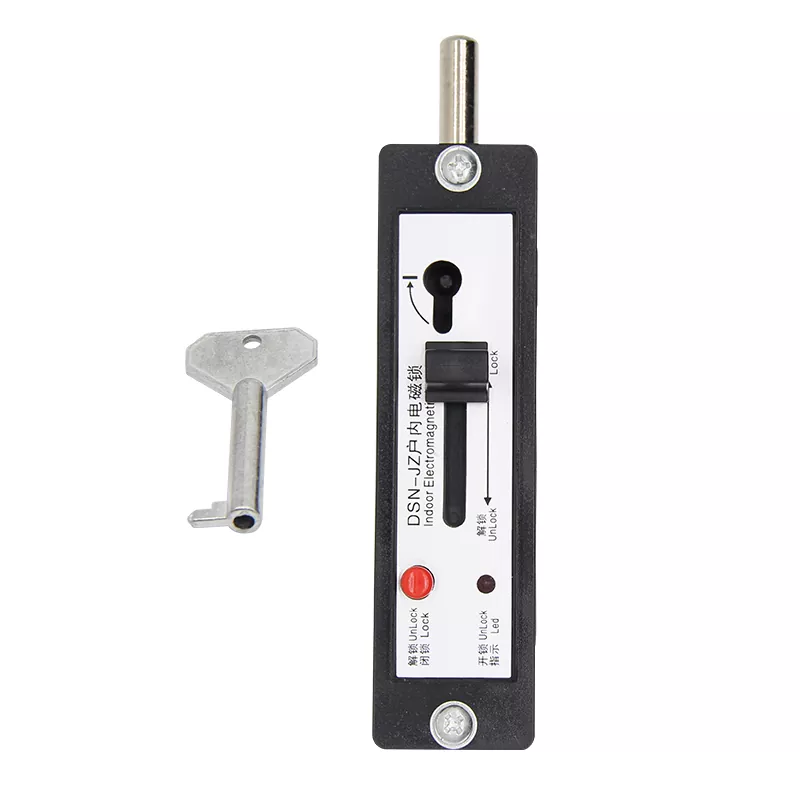

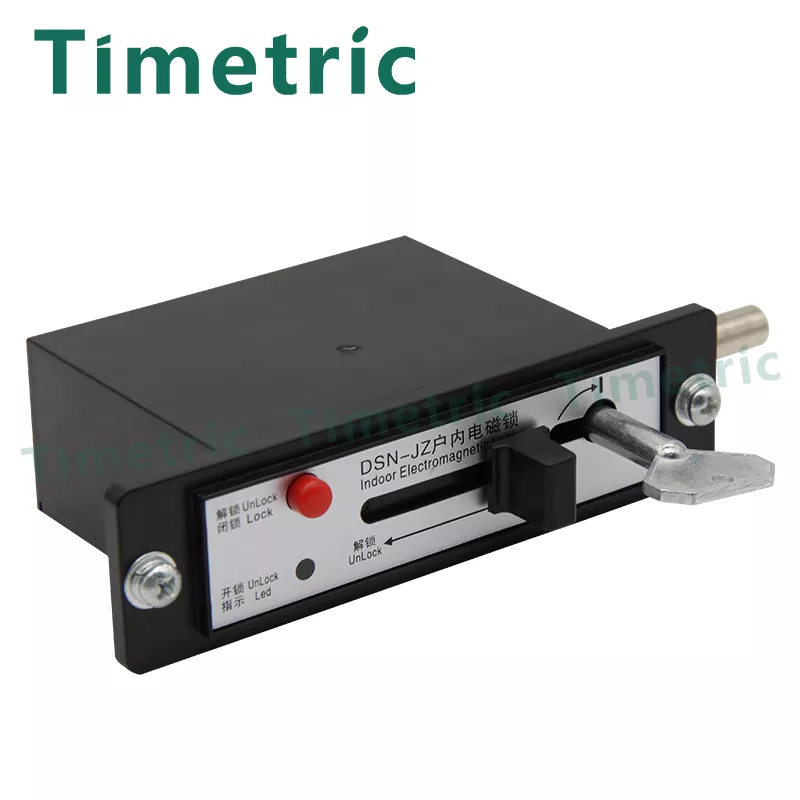

b. Em cenários especiais de desbloqueio, utilize a chave de desbloqueio no orifício designado. Gire a chave 90° até "-" (posição de parada) marcada no painel. Empurre o núcleo de ferro móvel para longe do batente da trava.

c. Siga as mesmas etapas da operação normal (etapa b) para obter o “desbloqueio manual”.

Nota: A chave de desbloqueio libera o estado bloqueado empurrando o núcleo de ferro em movimento. O desbloqueio total requer o uso do mostrador ou da maçaneta, pois a chave por si só não pode desbloquear diretamente a fechadura.

Especificações relevantes:

1. Tensão operacional: CA/CC 220V, 110V
2. Contato Auxiliar: Corrente ≤ 3A Corrente ≤ 6A (quando o disjuntor está bloqueado)
3. Ambiente operacional: a. Temperatura: Varia de um máximo de +40°C a um mínimo de -25°C a -10°C. b. Umidade: Média diária não superior a 95% Média mensal não ultrapassa 90% c. Temperatura do ar ambiente: As áreas gerais variam de um máximo de +40°C a um mínimo de -10°C. As áreas alpinas experimentam um mínimo de -25°C. d. Altitude: Altitude da área de instalação não superior a 1000m. e. Umidade Ambiental: A umidade relativa média diária não ultrapassa 95%, enquanto a média mensal permanece abaixo de 90%. f. Condições Ambientais: Sem poluição significativa, sem presença de substâncias inflamáveis, explosivas, quimicamente corrosivas ou névoa salina. Além disso, não deve haver vibrações intensas frequentes. Como fabricante profissional, gostaríamos de fornecer a você uma trava de painel DSN interno  48V  . E ofereceremos o melhor serviço pós-venda e entrega pontual.
