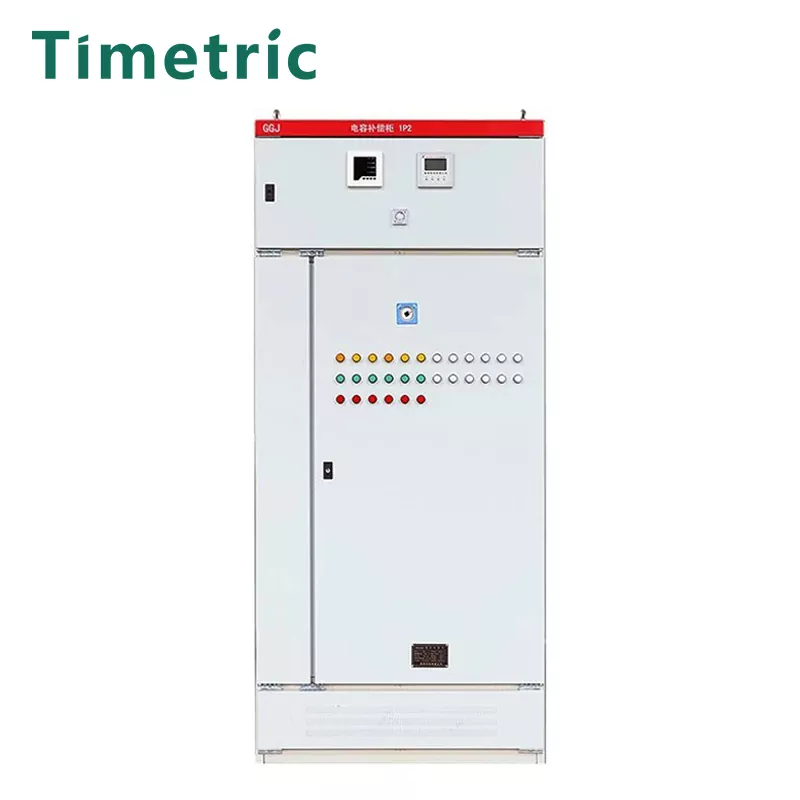

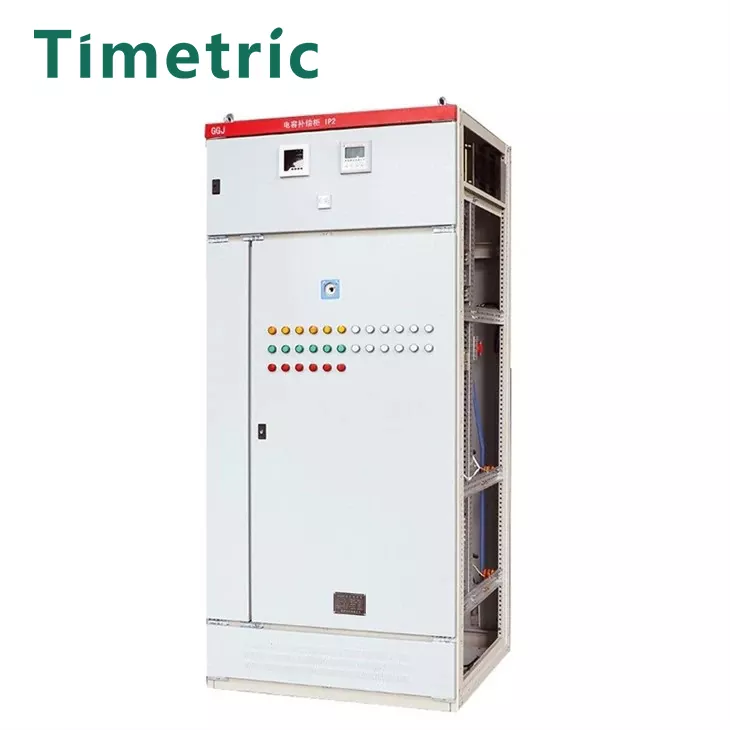

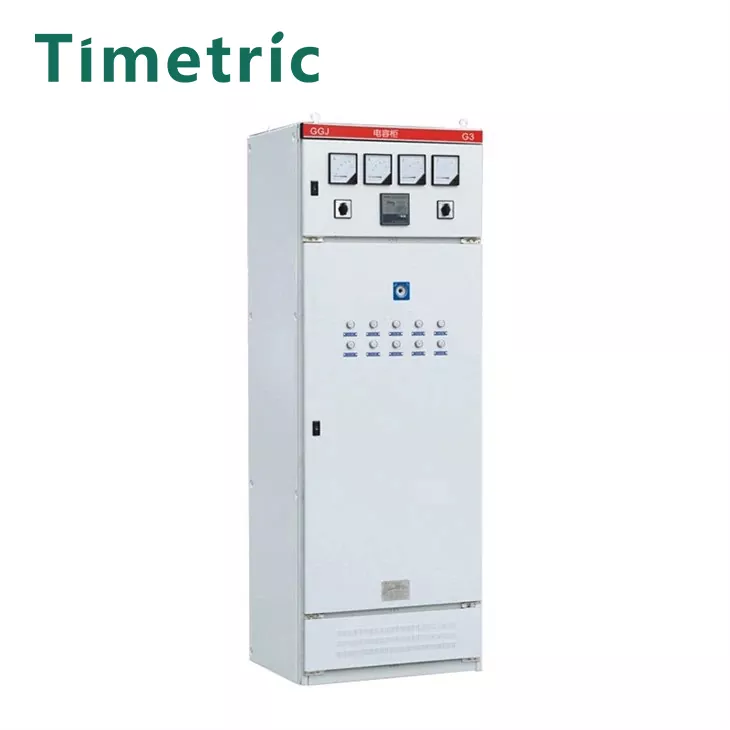

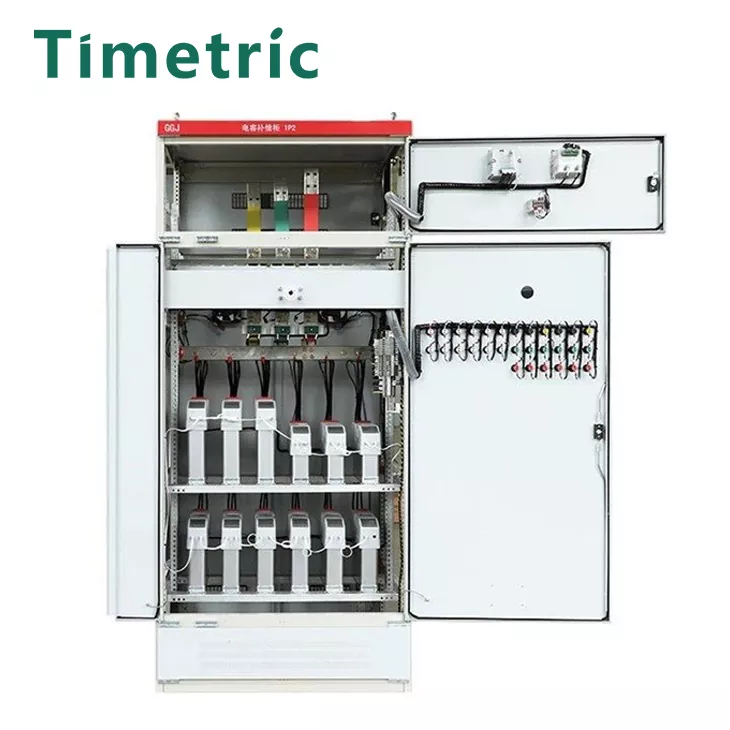

Cabinete de compensação reativa de distribuição de energia de baixa tensão Série GGJ interna GGJ

Gabinete de compensação reativa de distribuição de energia de baixa tensão Série GGJ, GGJ Inglês é programação de modelo, código de modelo fornecido em ordem, o GGJ é o gabinete de compensação do capacitor. A compensação automática de energia reativa do tipo GGJ é geralmente adequada para empresas industriais e de mineração e o sistema de distribuição de capacidade de transformador trifásico 380V, 380V, 100KVA-1000KVA, como compensação de energia reativa. O GGJ deve ser usado em conjunto com o painel de distribuição de baixa tensão do tipo GGD.

Low voltage power distribution reactive compensation cabinet indoor GGJ series can automatically control the grouped capacitors to be put into or cut out of the grid in 4-12 groups (steps) within 10-120S according to the demand of the grid for reactive power compensation, thereby realizing automatic reactive power compensation, stabilizing the voltage quality of the power supply network, reducing the loss of the transmission and distribution system and transformador e alcançar o objetivo de economizar e melhorar a qualidade da fonte de alimentação da grade.

Gabinete de compensação reativa de compensação de distribuição de energia de baixa tensão GGJ GGJ GGJ INOURO Série de baixa tensão Gabinete de compensação reativa na produção industrial e agrícola, há um grande número de dispositivos reativos, o que reduzirá a tensão do sistema de energia, aumentará a perda de energia e, portanto, afetará a qualidade da energia. Portanto, surgiu o dispositivo de compensação reativa correspondente. GGJ O gabinete de compensação reativo de baixa tensão é produzido especialmente para compensação reativa de baixa tensão.

Descrição do modelo

Principais parâmetros técnicos

Dimensões de estrutura e montagem

Ambiente de trabalho:

Gabinete de compensação reativa de distribuição de potência de baixa tensão

Temperatura ambiente: -40 ℃ ~+50 ℃;

Umidade relativa: não mais que 95%;

Altitude: não mais que 2000m;

Tensão de operação máxima: não superior a 110% da tensão nominal (exceto o processo de transição);

Corrente operacional máxima: não superior a 1,3 vezes a corrente nominal (exceto o processo de transição);

Vantagens e características do switchgear

1. Gabinete de compensação reativa de distribuição de energia de baixa tensão GGJ Série GGJ Indoor Distribuição de baixa tensão Distribuição completa do painel de chave adota a forma de um gabinete universal. A moldura do gabinete é feita de aço de 8MF a frio e parcialmente soldada. As peças da estrutura e as peças de suporte especiais são todas produzidas e fornecidas por nossa empresa para garantir a precisão, a qualidade e o tempo de entrega do gabinete. As partes do gabinete universal são projetadas de acordo com o princípio modular, e existem 20 orifícios de instalação do módulo com um alto coeficiente universal. A fábrica pode realizar a pré-produção. Ele não apenas reduz o ciclo de produção e fabricação, mas também melhora a eficiência do trabalho.

2. Gabinete de compensação reativa de distribuição de energia de baixa tensão A série GGJ interna considera totalmente o problema de dissipação de calor durante a operação do gabinete. Existem diferentes números de slots de dissipação de calor nas extremidades superior e inferior do gabinete. Quando os componentes elétricos no gabinete são aquecidos, o calor aumenta e é descarregado através dos slots superiores, enquanto o ar frio é reabastecido continuamente no gabinete dos slots inferiores, de modo que o gabinete selado forma um duto de ventilação natural de baixo para cima para obter o objetivo da dissipação de calor.

3. De acordo com os requisitos do design moderno do produto industrial, a série GGJ de compensação reativa de distribuição de energia de baixa tensão adota o método da proporção de ouro para projetar a forma do gabinete e o tamanho da divisão de cada parte, tornando o gabinete inteiro bonito e generoso.

4. A porta do gabinete é conectada à estrutura com uma dobradiça do eixo rotativa, fácil de instalar e desmontar. Uma faixa de borracha em forma de montanha está incorporada na borda dobrável da porta. Ao fechar a porta, a tira entre a porta e a moldura possui um certo golpe de compressão, o que pode impedir que a porta colidisse diretamente com o corpo do gabinete e melhore o nível de proteção da porta.

5. A porta do instrumento equipada com componentes elétricos é conectada ao quadro com vários fios de fio de cobre macio. As peças de montagem no gabinete estão conectadas à estrutura com arruelas serrilhadas, e todo o gabinete constitui um sistema completo de proteção de aterramento.

6. A superfície do gabinete é tratada com pó de spray eletrostático de alta tensão. Tem forte adesão e boa textura. Todo o gabinete é fosco, o que evita efeitos de brilho e cria um ambiente visual melhor e mais confortável para o pessoal de serviço.

7. A tampa superior do gabinete pode ser removida quando necessário para facilitar a montagem e o ajuste do barramento principal no local. Os quatro cantos da parte superior do gabinete estão equipados com anéis de elevação para levantamento e envio.

8. O nível de proteção do gabinete é IP30 e os usuários também podem escolher entre IP20 ~ IP40 de acordo com os requisitos do ambiente de uso.

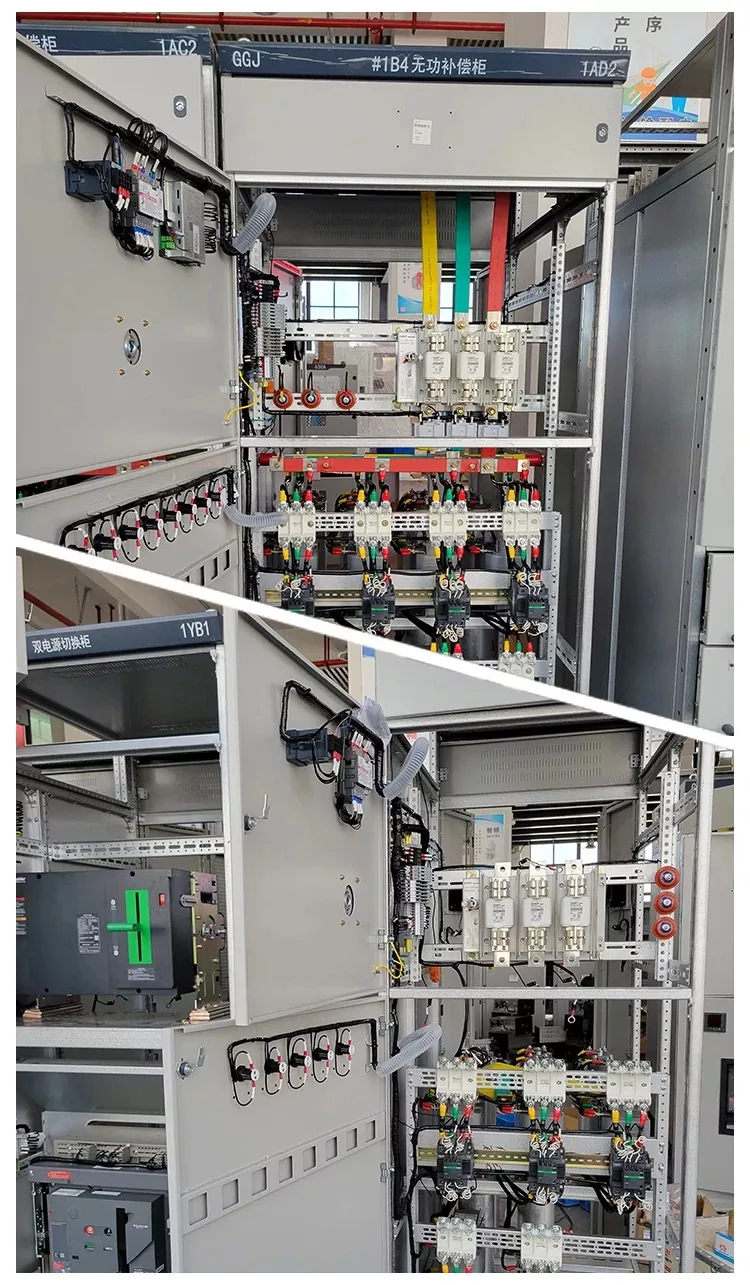

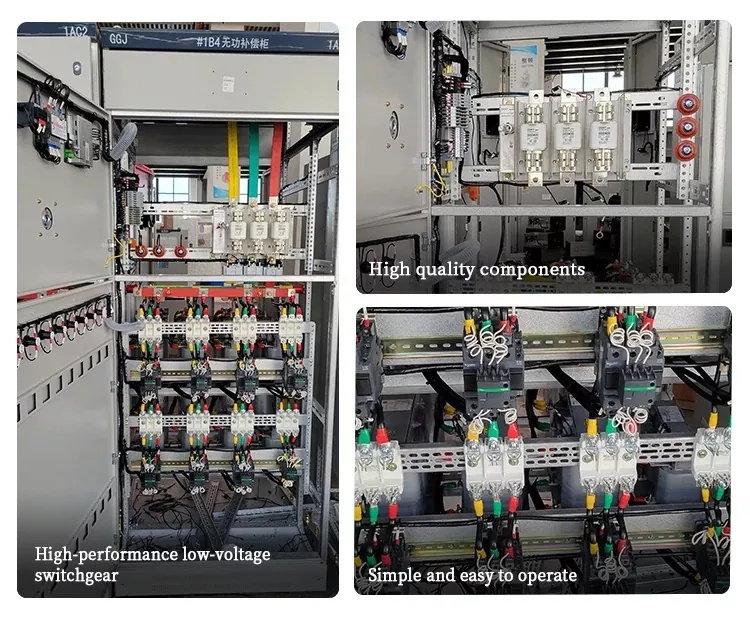

Tiro real do produto

Perguntas frequentes

A1: Sua empresa pode personalizar produtos de acordo com meus requisitos?

Q1: Sim, podemos personalizar produtos de acordo com os requisitos do cliente. De um modo geral, os clientes precisam apenas fornecer: layout de circuito, tensão, corrente etc.

A2: Awhat é o seu tempo de entrega mais rápido?

Q2: Normalmente, aceitamos consultas de clientes. Depois que o gabinete do switch parâmetros técnicos estiver conectado, leva de 1 a 2 dias para emitir uma lista de preços e se comunicar com os clientes sobre o tempo de produção e entrega com base na situação real.

A3: Como está o seu serviço pós-venda?

Q3: Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
