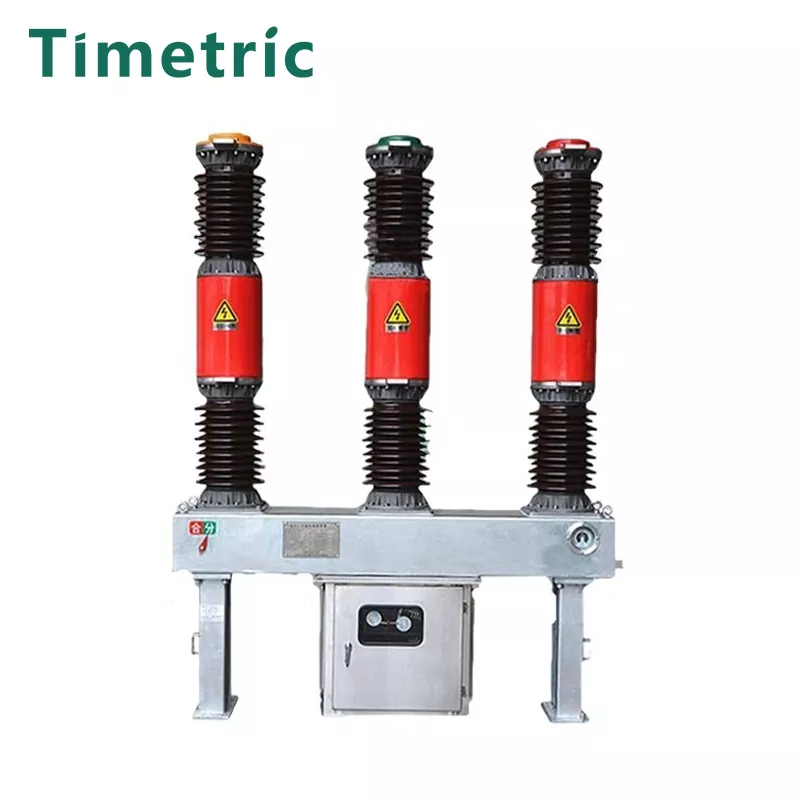

Disjuntor de 33 kV SF6

Item: disjuntor de 33 kV SF6

O disjuntor SF6 de 33kv / 36kv oferece excelente desempenho de abertura com um interruptor de gás pressurizado, garantindo o tempo de queima e a vida útil elétrica.

Características -chave:

Estrutura da coluna de porcelana:

1. Apresenta um design trifásico discreto.

2. Inclui uma câmara de interruptor de gás pressurizada para cada fase.

3. As três fases são interconectadas através de tubos de cobre para distribuição uniforme de gás.

Principais componentes:

1. Vaso de porcelana do pilar.

2. Transformador de corrente.

3. Interruptor.

4. Adsorber.

5. Caixa de transmissão.

6. Baste de conexão.

7. quadro inferior.

8. Mecanismo operado pela mola.

Descrição do modelo

Principais parâmetros técnicos

Dimensões de estrutura e montagem

Ambiente de trabalho:

Item: disjuntor de 33 kV SF6

O disjuntor de 33kv / 36kv SF6 foi projetado para operar com eficiência nas seguintes condições ambientais:

Método de instalação:

Montado lateral ou montado no meio.

Temperatura ambiente:

Limite superior: +40 ° C.

Limite inferior: -30 ° C.

Altitude:

Adequado para altitudes ≤2000m.

Para altitudes acima de 2000m, o nível de isolamento nominal deve ser ajustado de acordo.

Pressão do vento:

Não superior a 700Pa (equivalente a uma velocidade do vento de 34m/s).

Resistência sísmica:

Projetado para suportar terremotos de intensidade até 8 graus.

Nível de contaminação:

Níveis adequados de poluição da FORCLASS I.

Diferença diária de temperatura:

A variação máxima não deve exceder 25 ° C.

Possíveis causas de falha do circuito elétrico

Item: disjuntor de 33 kV SF6

Esgotamento ou contaminação de gás SF6

Pressão baixa do SF6: Se a pressão do gás SF6 cair abaixo do nível necessário, poderá comprometer a resistência dielétrica e as capacidades de interrupção do disjuntor.

Contaminação por umidade: A presença de umidade no SF6 pode degradar suas propriedades isolantes e levar ao rastreamento de arco ou mesmo uma quebra interna.

Vazamento de gás: vazamentos no interruptor ou vedações podem resultar em perda de pressão do gás, levando à falha na interrupção do circuito.

Falhas mecânicas

Mecanismo de mola de funcionamento: se o mecanismo de mola usado para operar o disjuntor falhar, poderá impedir que o disjuntor se abre ou feche corretamente.

Contatos desgastados ou danificados: Com o tempo, os contatos do interruptor podem desgastar, levando a um desempenho ruim ou a falha em abrir o circuito sob carga.

Mecanismo de transmissão com defeito: os problemas na caixa de transmissão ou nas bielas podem prejudicar a operação do disjuntor, levando ao mau funcionamento.

Questões elétricas

Arco: arco inadequado extinga devido à baixa pressão ou contaminação do gás SF6 pode causar arco sustentado, o que pode danificar os contatos e a câmara de interrupção.

Curto -circuito ou sobrecarga: sobrecarga ou falhas externas (por exemplo, circuitos curtos) podem resultar no fato de o disjuntor deixar de tropeçar ou causar calor excessivo e danos aos internos.

Tripping incorreto: falhas na bobina de disparo, relés ou circuitos de proteção podem impedir que o disjuntor detecte falhas ou responda corretamente.

Fatores ambientais

Extremos de temperatura: calor excessivo ou frio fora da faixa operacional especificada pode afetar o desempenho do disjuntor, particularmente a pressão do gás e os componentes mecânicos.

Vibrações sísmicas: as vibrações excessivas de terremotos próximos podem atrapalhar a operação do disjuntor, especialmente se a estrutura não for montada ou protegida corretamente.

Acumulação de contaminantes: poeira, sujeira e outros contaminantes ambientais podem se acumular, afetando as propriedades isolantes e a funcionalidade mecânica do disjuntor.

Manutenção ou operação inadequada

Falta de manutenção regular: a falha no desempenho de inspeções de rotina, verificações de pressão de gás e teste mecânico pode levar a desgaste ou falhas não detectadas.

Erro humano: instalação incorreta, ajustes de definição ou erros operacionais podem levar ao funcionamento inadequado do disjuntor.

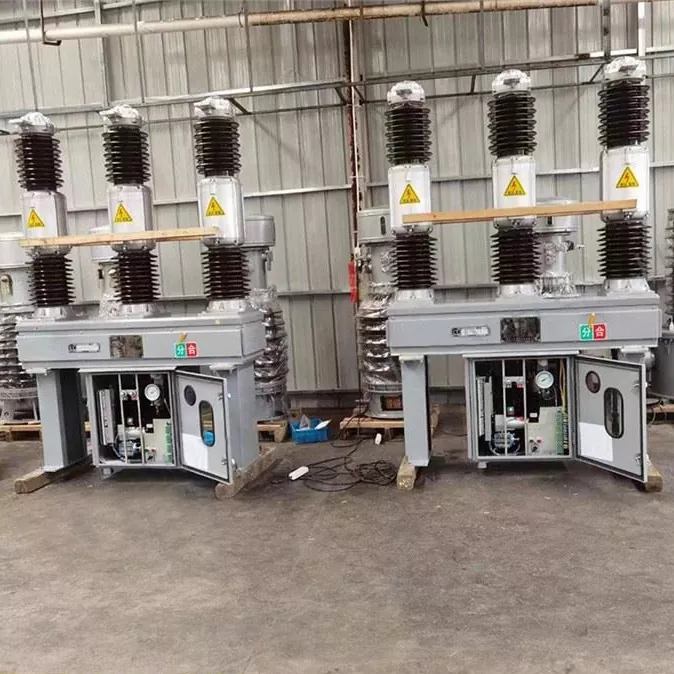

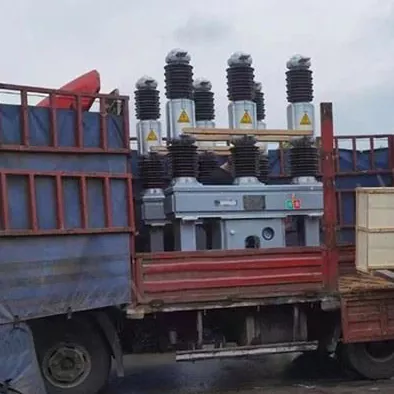

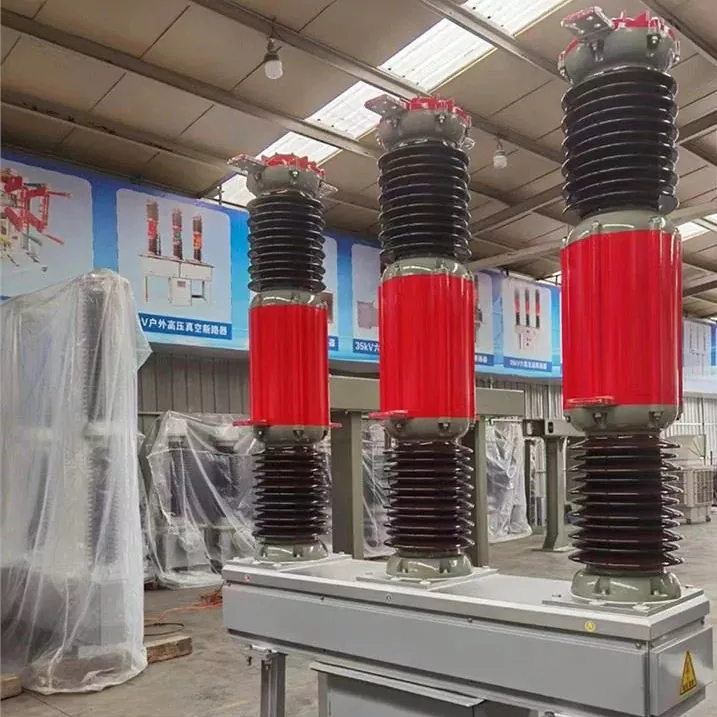

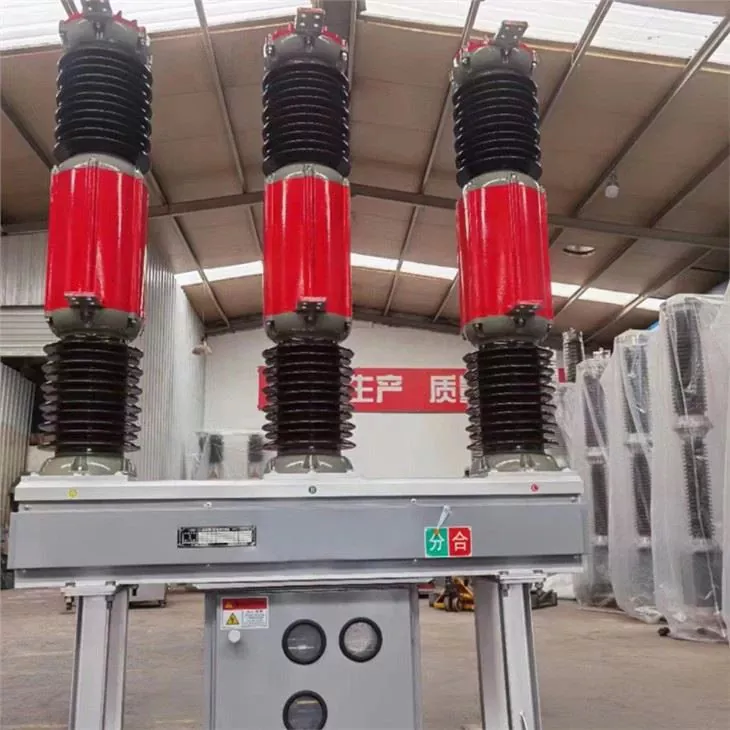

Tiro real do produto

Perguntas frequentes

Q1: Qual é o princípio operacional de um disjuntor de 33kv / 36kv SF6?
A1: O disjuntor SF6 de 33kv / 36kv usa gás hexafluoreto de enxofre (SF6) como meio de interrupção. O gás SF6 fornece excelentes propriedades dielétricas e recursos de extinção de arco. Quando ocorre uma falha, o disjuntor é aberto e o gás é pressurizado para extinguir o arco, garantindo operação eficiente eficiente do sistema elétrico.

P2: Qual é a tensão nominal do disjuntor de 33kv / 36kv SF6?
A2: A tensão nominal do disjuntor SF6 de 33kv / 36kv é tipicamente 33kV ou 36kV, projetada para uso em sistemas de energia de média tensão.

Q3: Como o gás SF6 contribui para o desempenho do disjuntor?
A3: O gás SF6 possui força dielétrica superior, que é 2-3 vezes a do ar. Ele também possui excelentes propriedades de exceção do arco, ajudando a saciar o arco rapidamente quando o disjuntor for aberto. Isso permite uma proteção mais confiável e eficiente de sistemas elétricos em condições de falha.

Q4: Que manutenção é necessária para o disjuntor de 33kv / 36kv SF6?
A4: O disjuntor SF6 33KV / 36KV requer manutenção regular para garantir sua funcionalidade contínua. As principais tarefas incluem:

· Monitorando a pressão do gás SF6 e garantindo vazamentos.

· Verificando a operação mecânica do mecanismo da mola.

· Inspecionar os contatos do interruptor para desgaste.

· Limpeza e verificação das peças externas para garantir que não haja contaminantes ambientais que afetem o desempenho.
