interruptor de 145kv 132kv Sf6

Item: Disjuntor 150kv 145kv 132kv Sf6
Excelente desempenho de extinção de arco: O gás SF6 é altamente eficaz na extinção de arcos.
Estrutura compacta: O design é simples e economiza espaço.
Bom desempenho de abertura: Fornece operação confiável com desempenho equilibrado.
Design Selado: Reduz significativamente o ruído operacional.
Baixos requisitos de manutenção: Minimiza a carga de trabalho de inspeção e manutenção.

Enviar consulta

Descrição do produto

Item: Disjuntor 150kv 145kv 132kv Sf6

Este disjuntor utiliza o princípio de extinção de arco com autoenergia, o que permite reduções significativas no diâmetro e no peso do cilindro de pressão. Como resultado, o trabalho operacional é minimizado, tornando viável o uso de um mecanismo operacional por mola.

Principais recursos:

Cada disjuntor consiste em três pólos únicos e três mecanismos de mola montados em três suportes.

Ele pode realizar operação monopolar e ligação elétrica tripolar.

O mecanismo de operação por mola é instalado na lateral do suporte.

O sistema de controle elétrico está alojado dentro da caixa do mecanismo.

Estrutura de projeto:

Parte Superior: Contém uma câmara de extinção de arco de interrupção única.

Seção Intermediária: Apresenta uma manga de porcelana para isolamento.

Parte Inferior: Inclui componentes para vedação, molas de abertura e amortecedores.

Descrição do modelo

Principais Parâmetros Técnicos

Número de série	Parâmetro		Unidade	Valor
Número de série	Parâmetro		Unidade	LW30-126W/T3150-40	LW30-126W/T4000-40(H)
1	Ambiente aplicável			Aplicabilidade em regiões alpinas normais
2	Tensão nominal		kV	110/126/132/145
3	Frequência nominal		hertz	50(60)
4	Corrente nominal		A	3150
5	primeiro coeficiente de abertura			1.5
6	Corrente nominal de interrupção de curto-circuito Ik		ka	40/31,5
7	Corrente nominal de curto-circuito (valor de pico)		ka	100/80
8	Corrente nominal suportável de curto-circuito		ka	40/31,5
9	Corrente suportável de pico nominal		ka	100/80
10	Duração nominal de curto-circuito		S	4
11	Corrente de interrupção nominal fora de sincronismo		ka	10/8
12	Corrente de interrupção de falta de zona próxima		ka	90% EU, 75% EU
13	Corrente nominal de comutação de carga de linha		A	31.5
14	Sequência Nominal de Operação			0-0,3S-C0-180S-C0
15	Resistência do circuito principal		μΩ	≤65
16	Vida mecânica		Segunda categoria	6.000 ou 10.000
17	nível de interferência de rádio		μV	≤500
18	Distância de fuga	entre fraturas	milímetros	3906/3150
18	Distância de fuga	para o chão	kg	3906/3150

Estrutura e dimensões de montagem

Possíveis causas de falha no circuito elétrico

Divisão de isolamento:

A deterioração dos materiais de isolamento devido ao tempo, umidade ou contaminação pode causar arcos elétricos ou curtos-circuitos.

Falhas Mecânicas:

Problemas com o mecanismo operacional (por exemplo, molas ou ligações) podem impedir o funcionamento correto do disjuntor.

Vazamento de gás:

A perda de gás SF6 devido a vazamentos pode reduzir a capacidade de extinção do arco e levar à falha do circuito.

Sobrecargas elétricas:

Corrente excessiva pode causar superaquecimento e danos aos componentes do circuito.

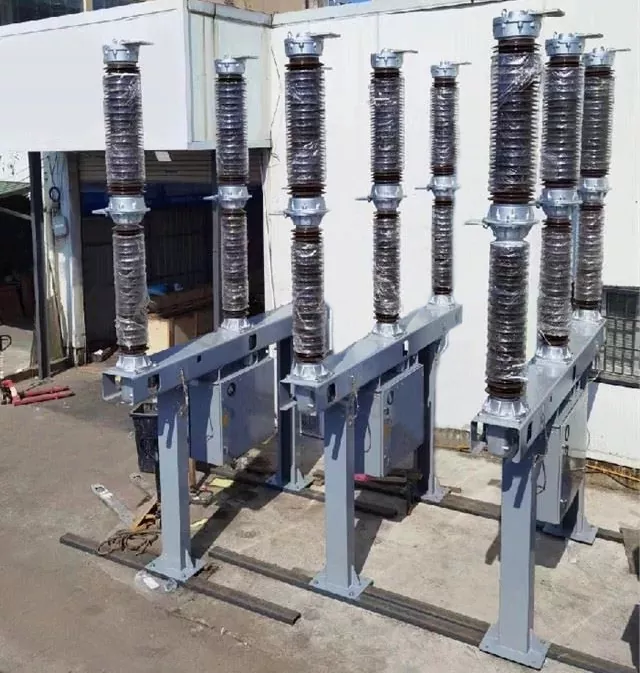

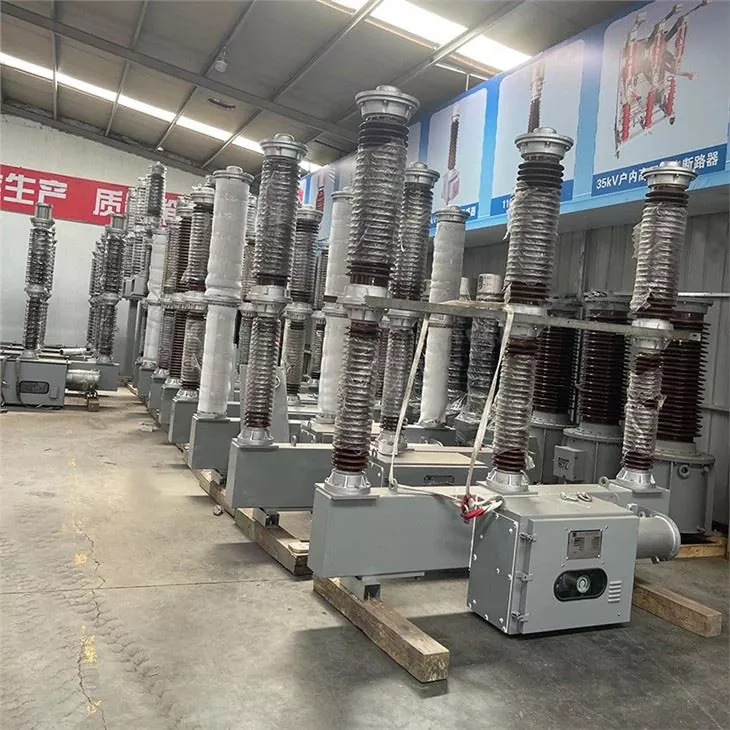

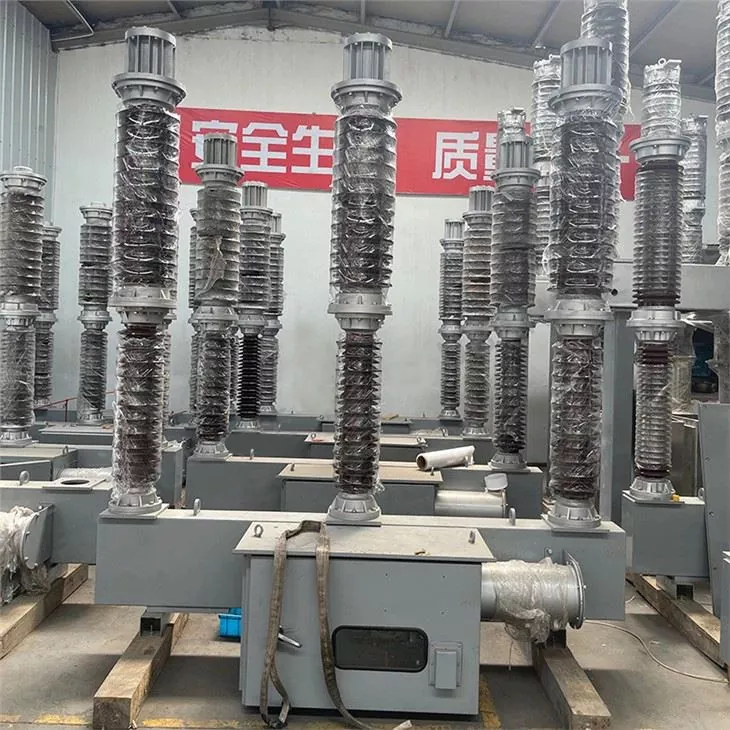

Foto real do produto

Perguntas frequentes

Q1:Qual é a função de um disjuntor SF6?

A1: A função principal é proteger os sistemas elétricos, interrompendo as correntes de falha e isolando seções do circuito durante as falhas.

2º trimestre：Como funciona o princípio de extinção do arco de autoenergia?
A2：Este princípio utiliza a energia do próprio arco elétrico para ajudar a extingui-lo, reduzindo a necessidade de grandes mecanismos externos e permitindo projetos mais compactos.

3º trimestre：Quais práticas de manutenção são essenciais para disjuntores SF6?
A3：As principais práticas incluem inspeções regulares de pressão de gás, verificação de vazamentos, manutenção de componentes mecânicos e testes do sistema de controle elétrico.

4º trimestre：Os disjuntores SF6 podem ser operados remotamente?
A4Y：Sim, podem ser equipados com sistemas de controle remoto para operação e monitoramento, aumentando a flexibilidade operacional.
