XGN -12 (Z) T630-20 Série 10KV Branco de limite do registro de interruptor interno do registro interno

1. XGN -12 (Z) T630-20 Série 10KV Branco do circuito da unidade principal do anel interno II e III é uma nova geração de unidade principal do anel com interruptor de carga de hexafluoreto de enxofre como o interruptor principal. Ele adota isolamento de ar, estrutura compacta e simples, operação flexível, instalação fácil e tem várias funções de intertravamento. Ele pode ser amplamente utilizado no sistema de automação de rede de distribuição com mecanismo elétrico, PT, CT, UPS, RTU, etc. Com a tecnologia moderna de sensores e relé de proteção, pode atender totalmente às necessidades de mudança do mercado com seu desempenho técnico avançado e esquema de luz e montagem flexível.

Timétrica Electric XGN -12 (Z) / T630-20 Série 10KV O interruptor do disjuntor de Branco de Braver de 10kV unidades de chave básica incluem o gabinete da chave de carga, gabinete elétrico combinado, gabinete do disjuntor. O gabinete da chave de carga está equipado com interruptor de carga combinado de três posições; Gabinete elétrico combinado é equipado com gabinete elétrico combinado de combinação de comutador de carga; O gabinete do disjuntor está equipado com o disjuntor especial de vácuo XGN-12/T630-20 e desconexão de três posições; O gabinete da unidade multifuncional é uma combinação das unidades funcionais acima.

Timétrica Electric XGN -12 (Z) / T630-20 Série 10KV Branco de disjuntor do disjuntor interno consiste em compartimentos funcionais, como unidade de inflação, sala de mecanismo, sala de cabo, sala de canal de alívio de pressão, sala de instrumentos, etc., entre a qual a unidade de inflação é o componente do núcleo.

A chave de carga de três posições tem três posições: "Fechando", "Abertura" e "Fundamento". As três posições estão entrelaçadas entre si. De acordo com a função, ela pode ser decomposta no interruptor de carga e na troca de aterramento, compartilhando um eixo rotativo. Uma chave de carga de três posições está equipada com um mecanismo de operação de três posições. O lado da função da chave de carga pode ser operado por armazenamento elétrico ou manual de energia da mola, e a mola pode ser aberta e fechada rapidamente após a passagem do meio; O lado da função do interruptor de aterramento é operado manualmente e a mola pode ser aberta e fechada rapidamente após passar o meio.

O circuito principal do Timétrico XGN -12 (Z) / T630-20 Série 10KV Limite do disjuntor interno do margem interno (cada chave, barramento de conexão interno, a parte externa do tubo de fusível, etc.) é encerrada em uma caixa selada preenchida com gás SF6.

Quando uma falha interna do arco ocorre devido a condições de trabalho anormais ou miooperação, o gás de alta pressão gerado é descarregado através do canal formado pela destruição do disco de ruptura.

Os armários formam uma conexão primária eficaz através do acoplador da mãe, que é totalmente isolado e totalmente selado.

As linhas de entrada e saída, Pt e Relâmpago formam uma conexão eficaz através de acessórios de cabo, que são totalmente isolados e totalmente selados.

O CT adota o tipo de núcleo de cabo para garantir o isolamento completo e a vedação total.

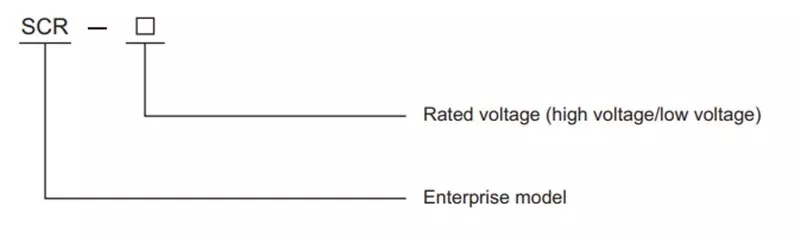

Descrição do modelo

Principais parâmetros técnicos

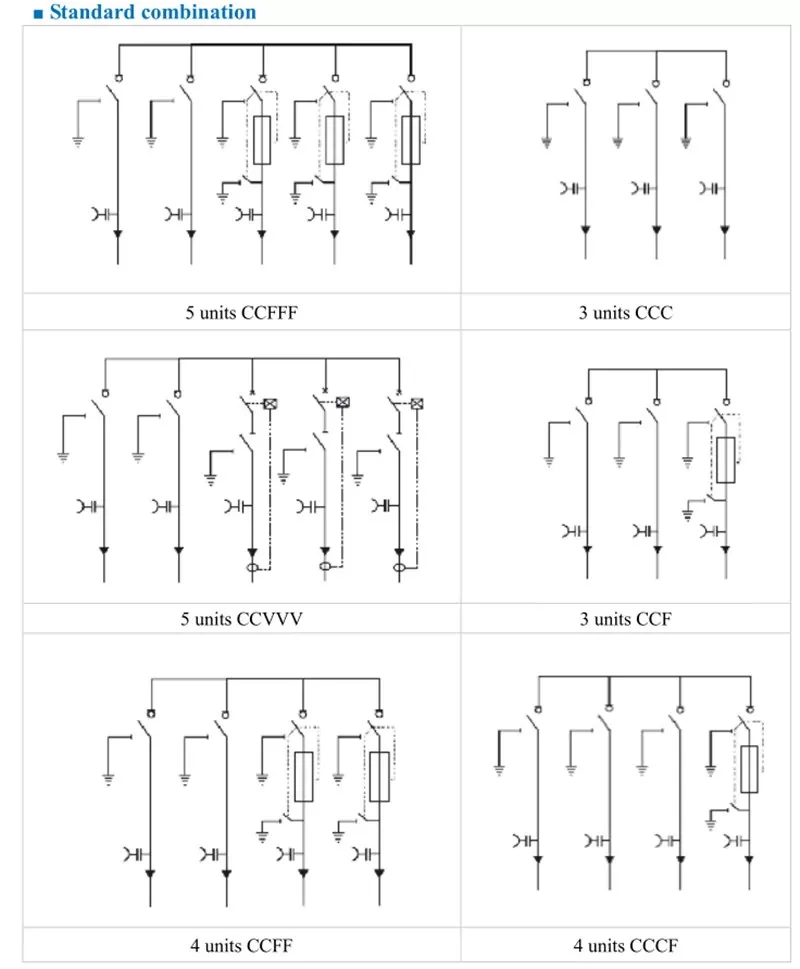

Dimensões de estrutura e montagem

Ambiente de trabalho:

Timétrica ElectricXGN -12 (z) / T630-20 Série 10kV Braverador de interruptor do circuito de interruptor Ambiente de uso interno:

◆ Temperatura do ar ambiente: limite superior + 40 ℃, limite inferior -40 ℃

◆ Umidade: a umidade relativa média diária não é superior a 95%; A média mensal não é superior a 90%.

◆ Pressão do vapor da água: a média diária não é superior a 2,2kpa; A média mensal não é superior a 1,8kpa;

◆ A altitude não é superior a 2000m.

◆ O ar circundante não está obviamente poluído por poeira, fumaça, gases corrosivos e inflamáveis, vapor ou névoa de sal.

◆ A amplitude da interferência eletromagnética induzida no sistema secundário não excede 1,6kv.6. Não há incêndio, risco de explosão, poluição grave, corrosão química e vibração grave.

7. As condições de trabalho especiais, quando usadas nas condições ambientais normais que excedem as condições especificadas, devem ser negociadas pelo usuário e pelo fabricante.

Vantagens e características do switchgear

Timétrica elétrica Timétrica Electricxgn -12 (z) / T630-20 Série 10KV Branco de disjuntor de disjuntor Indoorinclude Os seguintes aspectos:

1. Design modular, fácil de expandir.

2. Câmara de gás laser de solda a laser em aço inoxidável.

3. O acoplador de barramento isolado de plug-in é usado entre os armários e a operação de gás SF6 não está envolvida quando o gabinete do comutador é expandido.

4. Cone interno ou plug-in de cabo de cone externo, instalação simples e rápida.

5. Todos os eletrodos na unidade de enchimento de gás são eletrodos de arco.

6. Relé de densidade de gás Monitoramento on -line.

7. Possui um dispositivo de liberação de pressão confiável e canal de liberação.

8. Gabinete de combinação de gabinete único ou unidade comum pode ser fornecida.

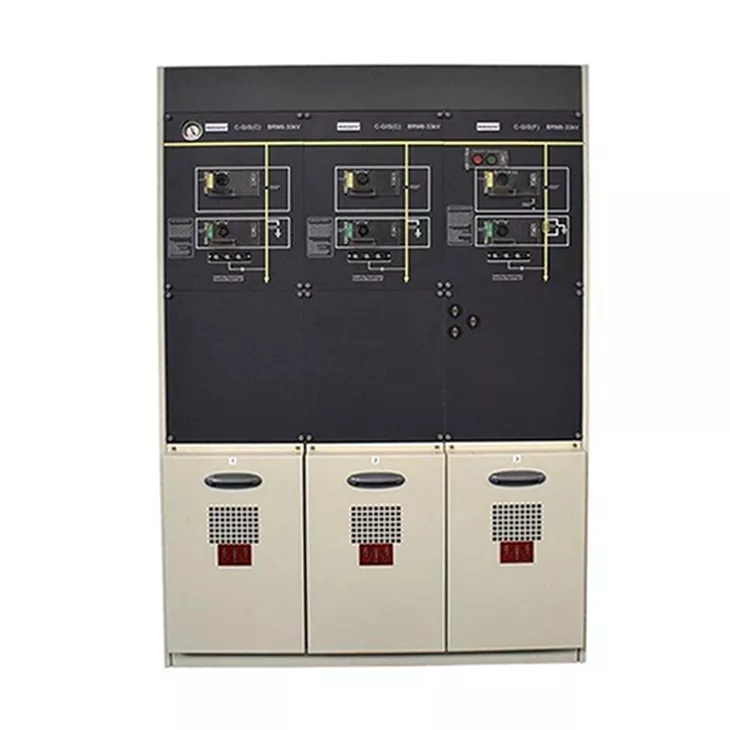

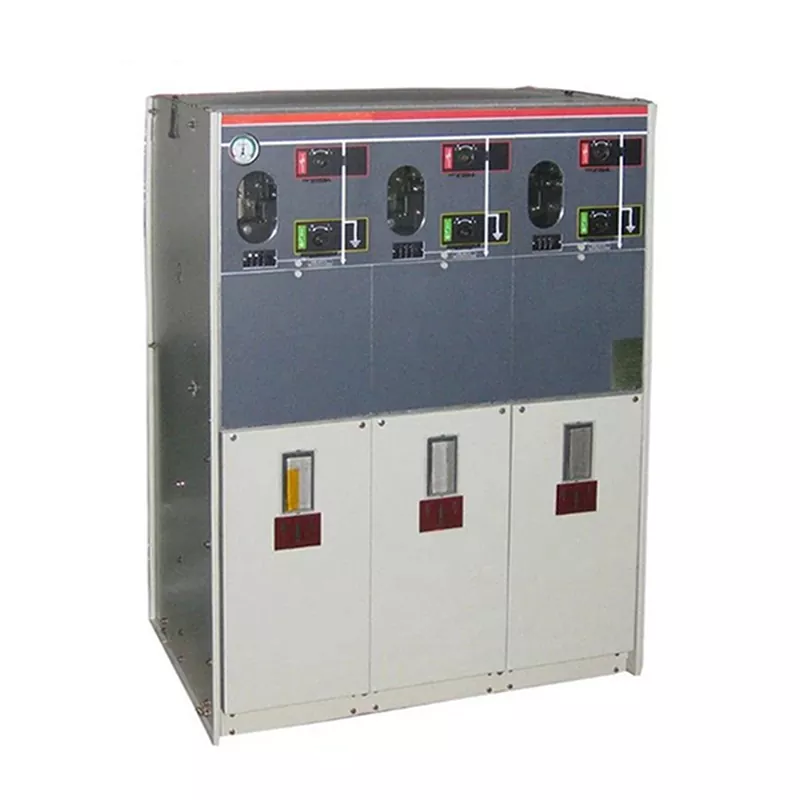

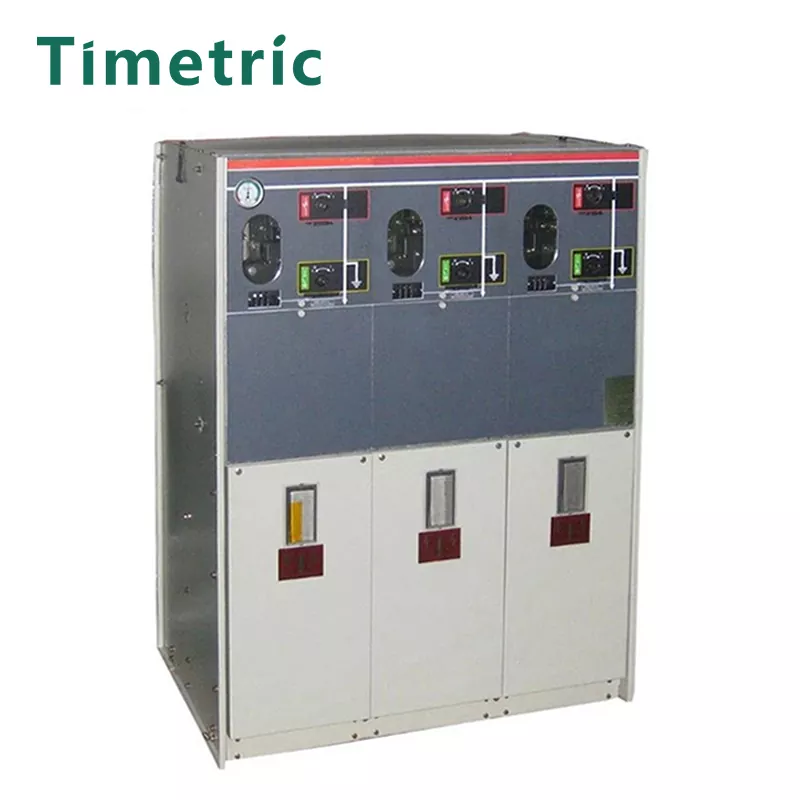

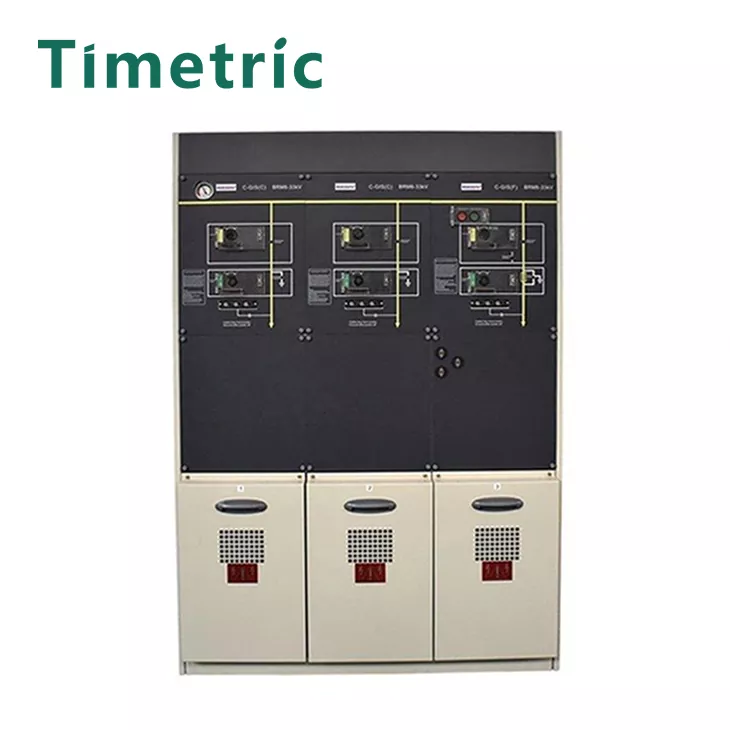

Tiro real do produto

Perguntas frequentes

Sua empresa pode personalizar produtos de acordo com meus requisitos?

Sim, podemos personalizar produtos de acordo com os requisitos do cliente. De um modo geral, os clientes precisam apenas fornecer: layout de circuito, tensão, corrente etc.

Qual é o seu tempo de entrega mais rápido?

Normalmente, aceitamos consultas de clientes. Depois que o gabinete do switch parâmetros técnicos estiver conectado, leva de 1 a 2 dias para emitir uma lista de preços e se comunicar com os clientes sobre o tempo de produção e entrega com base na situação real.

Como está o seu serviço pós-venda?

Apoiamos uma garantia de 1 ano. A cotação normal não inclui o serviço pós-venda no local. Comunicação e orientação on -line gratuitas estão disponíveis.
